Limitatore di tensione

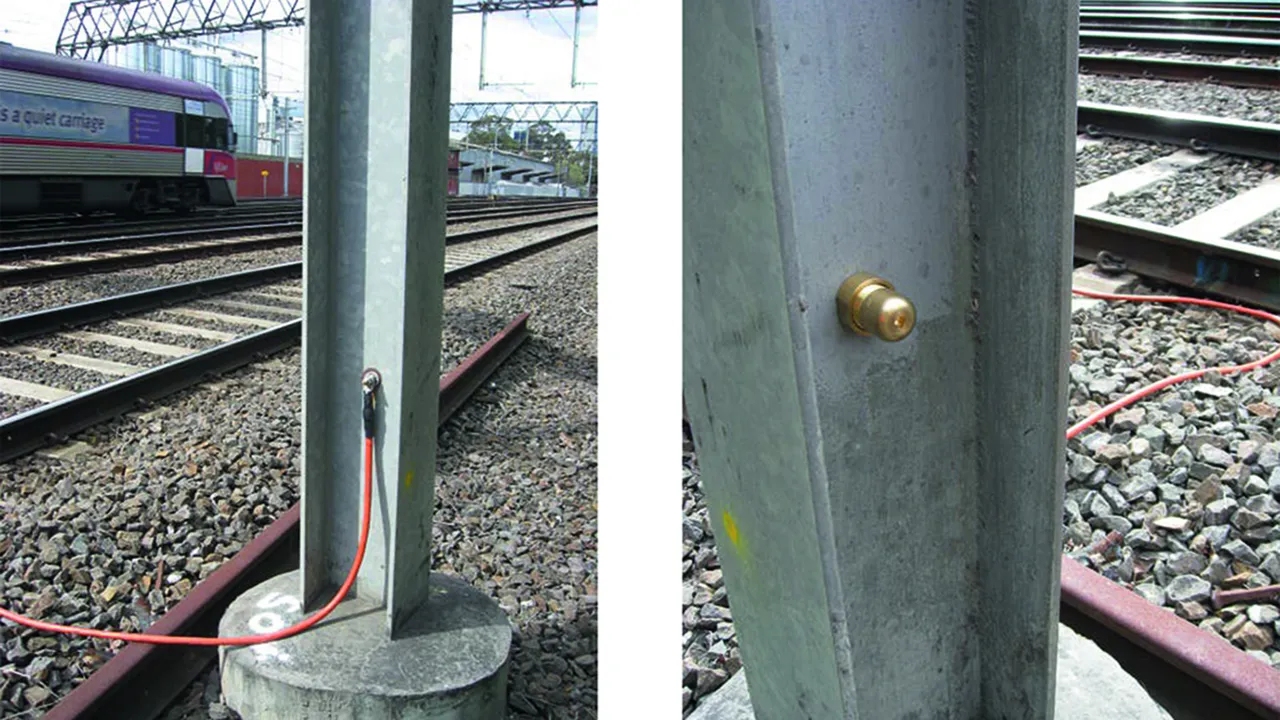

Separazione galvanica tra sezioni di binari isolati e parti d’impianto connessi a terra
Equipotenzialità sicura in caso di corto circuito/ corto verso terra della linea di trazione, tramite la saldatura degli elettrodi ad elevata corrente
Permette di scaricare sovratensioni da fulmini senza la formazione di un corto circuito
Tenuta alla corrente di corto circuito fino a 25 kA_eff / 100 ms; 36 kA_eff / 75 ms

Dettagli

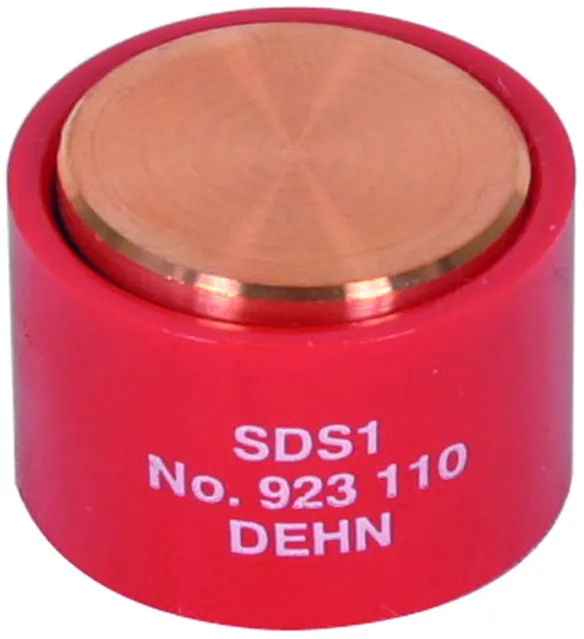

SDS 1

Limitatore di tensione per tensione alternata di innesco ≤ 940 V.

1 Prodotto

Art. 923110 SDS 1

GTIN (EAN) 4013364092426, Codice doganale (EU): 85369095, Peso lordo: 47.80 g, UM: 10.00 pz.

Immagini

Maggior informazioni

File CAD

Caratteristiche tecniche

Tipo VLD (EN 50122-1)	VLD-F
Tensione alternata di innesco (U_aw )	≤ 940 V
Tensione continua di innesco (U_ag )	700 V -14% ... +28%
Tensione impulsiva di innesco	≤ 1400 V (1 kV/µs)
Capacità di estinzione	300 A / 65 V
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	5 kA
Tenuta alla corrente di fulmine (10/350 µs)	100 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti AC	≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC	≥ 750 A / 250 ms
Tenuta al corto circuito	25 kA_eff / 100 ms; 36 kA_eff / 75 ms
Corrente di lunga durata	1 kA_eff per t ≤ 120 s
Corrente susseguente (I_lc )	< 1 µA con 100 V dc
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C

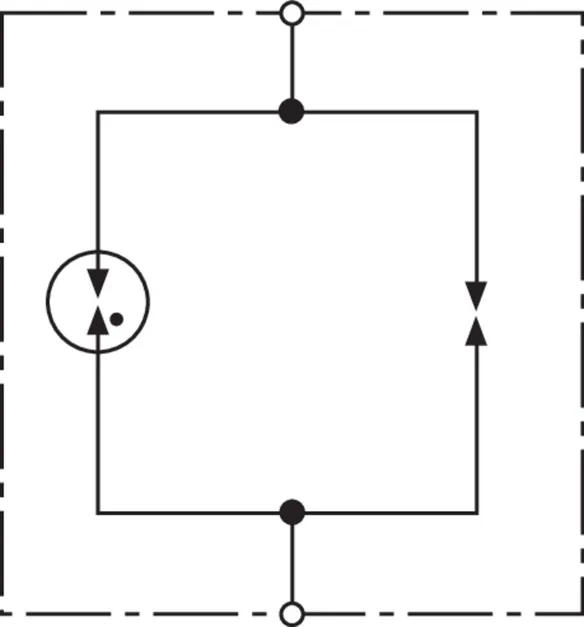

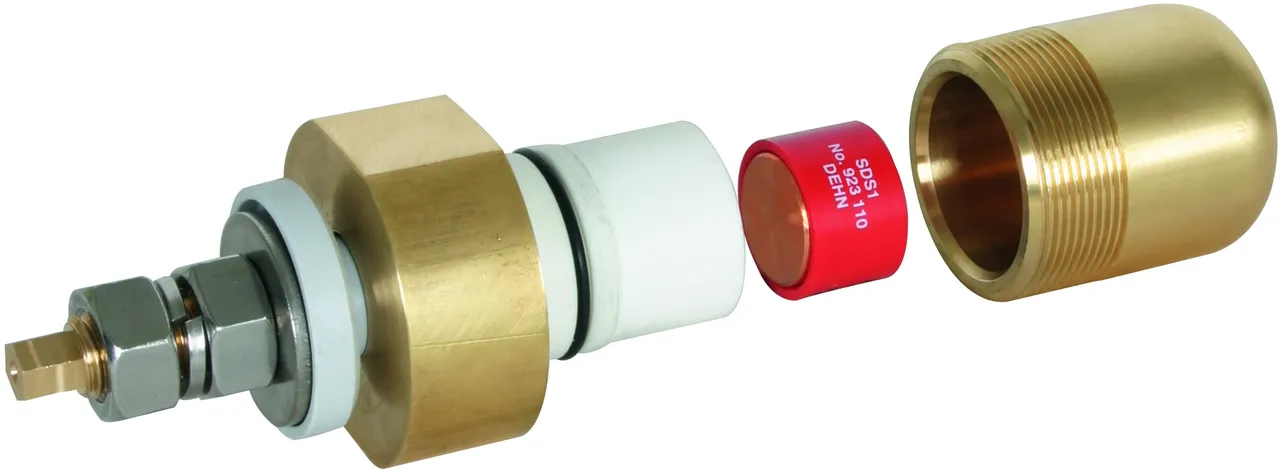

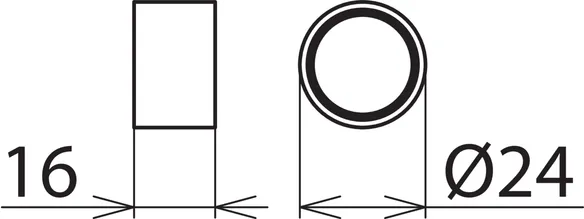

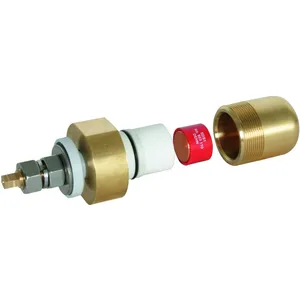

Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx
Omologazioni	EBA
Disegno DB (Ferrovie Tedesche) n.	4 Ebs 15.13.20 foglio 2

Tipo VLD (EN 50122-1)	VLD-F
Tensione alternata di innesco (U_aw )	≤ 940 V
Tensione continua di innesco (U_ag )	700 V -14% ... +28%
Tensione impulsiva di innesco	≤ 1400 V (1 kV/µs)
Capacità di estinzione	300 A / 65 V
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	5 kA
Tenuta alla corrente di fulmine (10/350 µs)	100 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti AC	≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC	≥ 750 A / 250 ms
Tenuta al corto circuito	25 kA_eff / 100 ms; 36 kA_eff / 75 ms
Corrente di lunga durata	1 kA_eff per t ≤ 120 s
Corrente susseguente (I_lc )	< 1 µA con 100 V dc
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx
Omologazioni	EBA
Disegno DB (Ferrovie Tedesche) n.	4 Ebs 15.13.20 foglio 2

Prodotto 923110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 923110 è stato aggiunto al carrello.

Apri Web-Shop

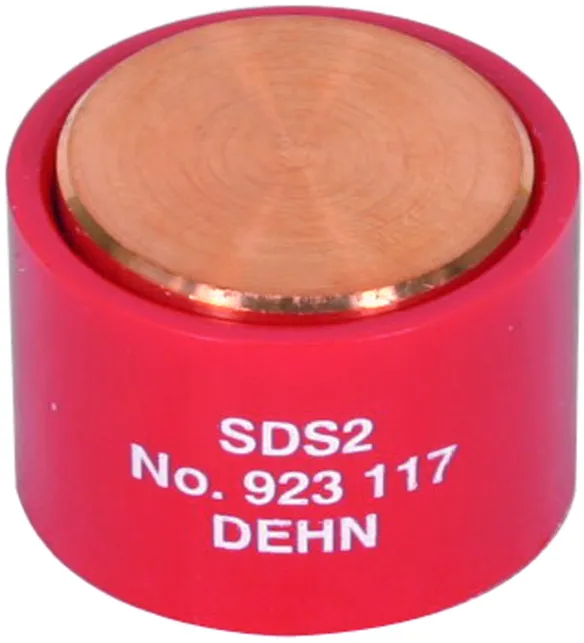

SDS 2

Limitatore di tensione per tensione continua di innesco 350 V.

1 Prodotto

Art. 923117 SDS 2

GTIN (EAN) 4013364093478, Codice doganale (EU): 85369095, Peso lordo: 43.40 g, UM: 10.00 pz.

Immagini

Maggior informazioni

File CAD

Caratteristiche tecniche

Tipo VLD (EN 50122-1)	VLD-F
Tensione continua di innesco (U_ag )	350 V +/- 20 %
Tensione impulsiva di innesco	≤ 900 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	2 kA
Tenuta alla corrente di fulmine (10/350 µs)	25 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC	≥ 600 A / 250 ms
Tenuta al corto circuito	25 kA_eff / 100 ms; 36 kA_eff / 75 ms
Corrente di lunga durata	1 kA_eff per t ≤ 120 s
Corrente susseguente (I_lc )	< 1 µA con 100 V dc
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Tipo VLD (EN 50122-1)	VLD-F
Tensione continua di innesco (U_ag )	350 V +/- 20 %
Tensione impulsiva di innesco	≤ 900 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	2 kA
Tenuta alla corrente di fulmine (10/350 µs)	25 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC	≥ 600 A / 250 ms
Tenuta al corto circuito	25 kA_eff / 100 ms; 36 kA_eff / 75 ms
Corrente di lunga durata	1 kA_eff per t ≤ 120 s
Corrente susseguente (I_lc )	< 1 µA con 100 V dc
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Prodotto 923117 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 923117 è stato aggiunto al carrello.

Apri Web-Shop

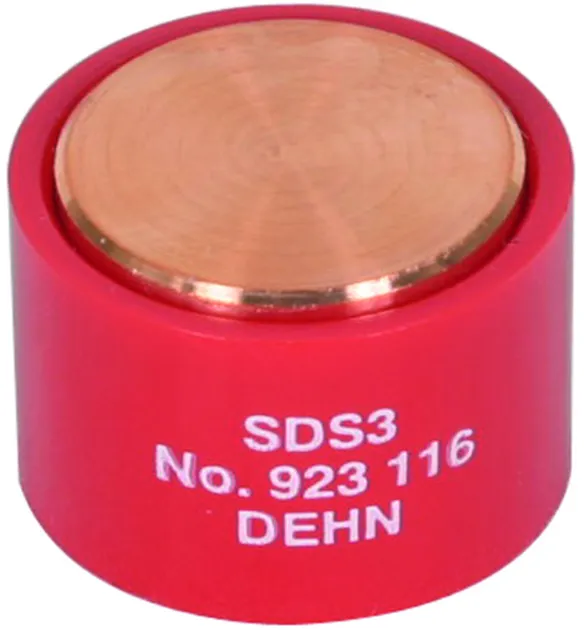

SDS 3

Limitatore di tensione per tensione continua di innesco 550 V.

1 Prodotto

Art. 923116 SDS 3

GTIN (EAN) 4013364085978, Codice doganale (EU): 85369095, Peso lordo: 43.40 g, UM: 10.00 pz.

Immagini

Maggior informazioni

File CAD

Caratteristiche tecniche

Tipo VLD (EN 50122-1)	VLD-F
Tensione continua di innesco (U_ag )	550 V +/- 20 %
Tensione impulsiva di innesco	≤ 1000 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	2,5 kA
Tenuta alla corrente di fulmine (10/350 µs)	25 kA
Tenuta al corto circuito	25 kA_eff / 100 ms
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Tipo VLD (EN 50122-1)	VLD-F
Tensione continua di innesco (U_ag )	550 V +/- 20 %
Tensione impulsiva di innesco	≤ 1000 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	2,5 kA
Tenuta alla corrente di fulmine (10/350 µs)	25 kA
Tenuta al corto circuito	25 kA_eff / 100 ms
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Prodotto 923116 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 923116 è stato aggiunto al carrello.

Apri Web-Shop

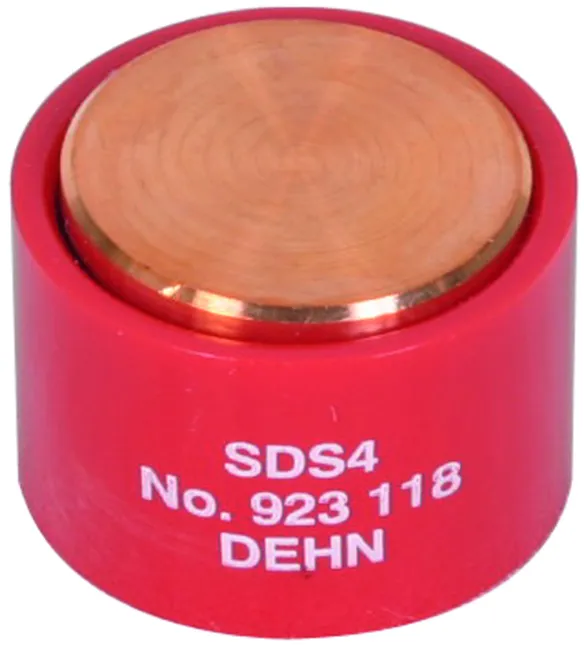

SDS 4

Limitatore di tensione per tensione continua di innesco 230 V.

1 Prodotto

Art. 923118 SDS 4

GTIN (EAN) 4013364104969, Codice doganale (EU): 85369095, Peso lordo: 39.70 g, UM: 10.00 pz.

Immagini

Maggior informazioni

File CAD

Caratteristiche tecniche

Tipo VLD (EN 50122-1)	VLD-F
Tensione continua di innesco (U_ag )	230 V +/- 20 %
Tensione impulsiva di innesco	≤ 650 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	2,5 kA
Tenuta alla corrente di fulmine (10/350 µs)	25 kA
Capacità di scarica di corrente impulsiva (8/20 µs) 0,1x / 0,5x / 1x	20 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC	≥ 600 A / 250 ms
Tenuta al corto circuito	25 kA_eff / 100 ms; 36 kA_eff / 75 ms
Corrente di lunga durata	1 kA_eff per t ≤ 120 s
Corrente susseguente (I_lc )	< 1 µA con 100 V dc
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Tipo VLD (EN 50122-1)	VLD-F
Tensione continua di innesco (U_ag )	230 V +/- 20 %
Tensione impulsiva di innesco	≤ 650 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	2,5 kA
Tenuta alla corrente di fulmine (10/350 µs)	25 kA
Capacità di scarica di corrente impulsiva (8/20 µs) 0,1x / 0,5x / 1x	20 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC	≥ 600 A / 250 ms
Tenuta al corto circuito	25 kA_eff / 100 ms; 36 kA_eff / 75 ms
Corrente di lunga durata	1 kA_eff per t ≤ 120 s
Corrente susseguente (I_lc )	< 1 µA con 100 V dc
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Prodotto 923118 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 923118 è stato aggiunto al carrello.

Apri Web-Shop

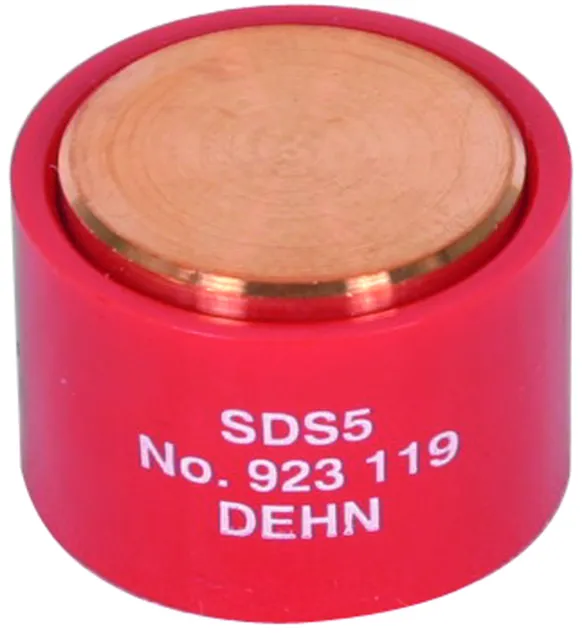

SDS 5

Limitatore di tensione per tensione continua di innesco 120 V.

1 Prodotto

Art. 923119 SDS 5

GTIN (EAN) 4013364104976, Codice doganale (EU): 85369095, Peso lordo: 39.70 g, UM: 10.00 pz.

Immagini

Maggior informazioni

File CAD

Caratteristiche tecniche

Tipo VLD (EN 50122-1)	VLD-F
Tensione continua di innesco (U_ag )	120 V +/- 20 %
Tensione impulsiva di innesco	≤ 600 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	2 kA
Tenuta alla corrente di fulmine (10/350 µs)	25 kA
Capacità di scarica di corrente impulsiva (8/20 µs) 0,1x / 0,5x / 1x	20 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC	≥ 600 A / 250 ms
Tenuta al corto circuito	25 kA_eff / 100 ms; 36 kA_eff / 75 ms
Corrente di lunga durata	1 kA_eff per t ≤ 120 s
Corrente susseguente (I_lc )	< 1 µA con 100 V dc
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Tipo VLD (EN 50122-1)	VLD-F
Tensione continua di innesco (U_ag )	120 V +/- 20 %
Tensione impulsiva di innesco	≤ 600 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x	2 kA
Tenuta alla corrente di fulmine (10/350 µs)	25 kA
Capacità di scarica di corrente impulsiva (8/20 µs) 0,1x / 0,5x / 1x	20 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC	≥ 600 A / 250 ms
Tenuta al corto circuito	25 kA_eff / 100 ms; 36 kA_eff / 75 ms
Corrente di lunga durata	1 kA_eff per t ≤ 120 s
Corrente susseguente (I_lc )	< 1 µA con 100 V dc
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Montaggio con	adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx
