DEHNflex

Protezione da sovratensioni bipolare con dispositivo di controllo e di sezionamento

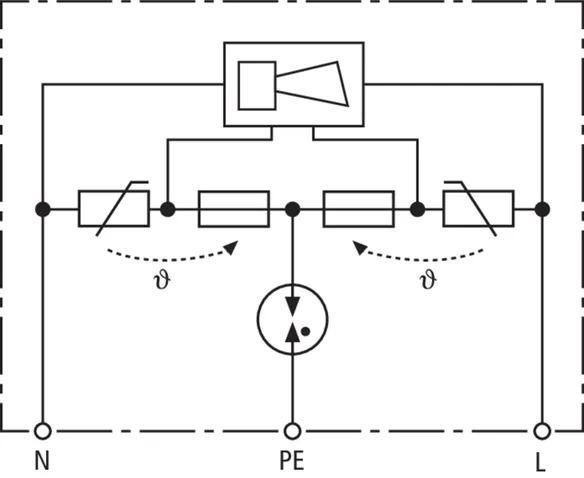

Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito di protezione a Y
Segnalazione acustica dei guasti
Esecuzione compatta

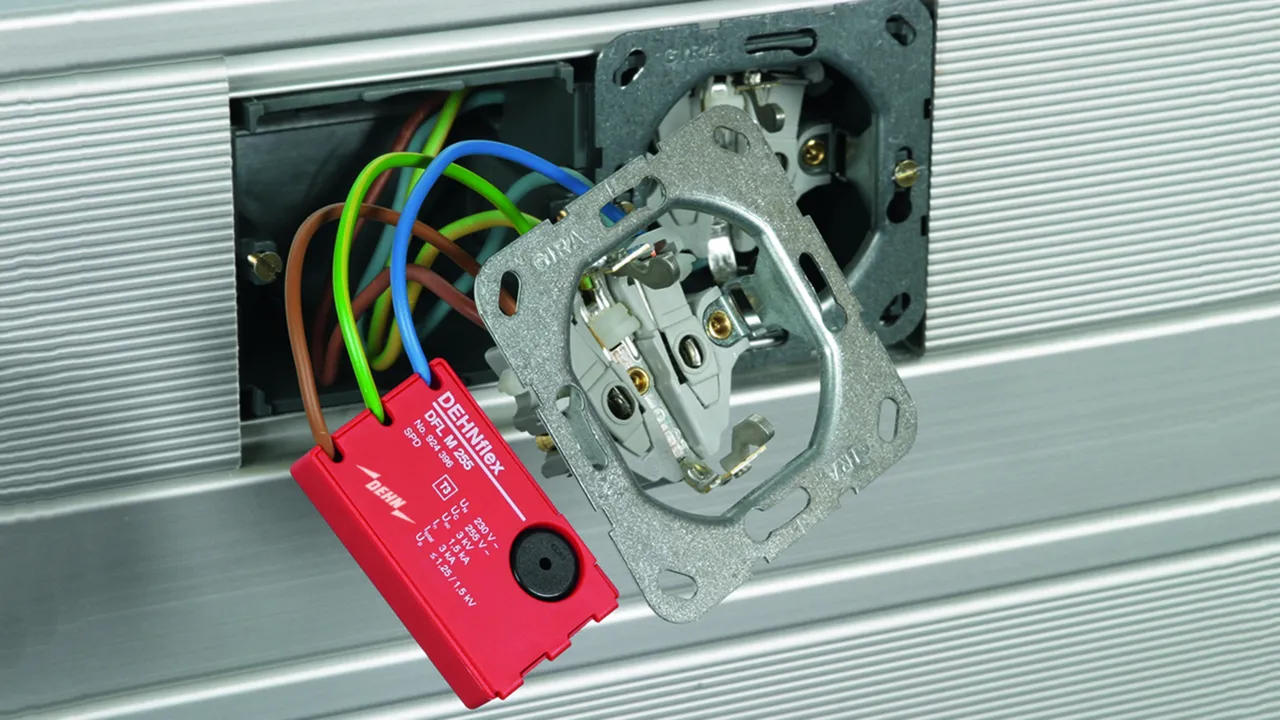

Per l’impiego in sistemi sotto pavimentazione, canaline portacavi e scatole da incasso

Dettagli

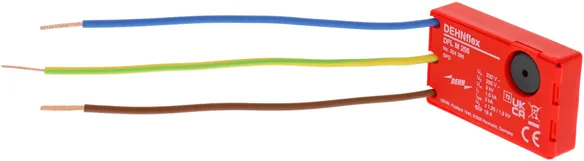

DEHNflex M

Limitatore di sovratensione per reti monofase TN e TT 230 V per tutti i sistemi d’installazione a livello di apparecchiature finali; dimensioni compatte.

1 Prodotto

Art. 924396 DFL M 255

GTIN (EAN) 4013364091016, Codice doganale (EU): 85363010, Peso lordo: 34.51 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNflex M 255
Limitatore di sovratensione per reti monofase TN e TT 230 V per tutti i sistemi d’installazione a livello di apparecchiature finali; dimensioni compatte
SPD Tipo 3 secondo CEI EN 61643-11

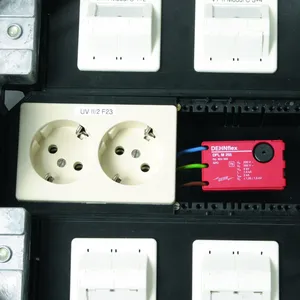

Per l’impiego in sistemi sotto pavimentazione, canaline portacavi e scatole da incasso
Segnalazione acustica dei guasti
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva totale di scarica (8/20 µs): 3 kA
Protezione di corrente max lato rete:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DFL M 255
Art.: 924396
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	1,5 kA
Corrente impulsiva totale di scarica (8/20 µs) [L+N-PE] (I_total )	3 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protezione di corrente max lato rete	B 16 A
Indicazione di difetto	cicalino attivato
Dimensioni	30 x 50 x 11 mm

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	1,5 kA
Corrente impulsiva totale di scarica (8/20 µs) [L+N-PE] (I_total )	3 kA
Impulso combinato (U_OC )	3 kV
Impulso combinato [L+N-PE] (U_OC_total )	6 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente max lato rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente max. in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – guasto in sicurezza
Indicazione di difetto	cicalino attivato
Numero delle porte	1
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Fili di collegamento [L, N]	1 mm²,Lunghezza 114 mm
Fili di collegamento [PE]	1 mm²,Lunghezza 124 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione installato	IP 20
Dimensioni	30 x 50 x 11 mm

Prodotto 924396 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 924396 è stato aggiunto al carrello.

Apri Web-Shop

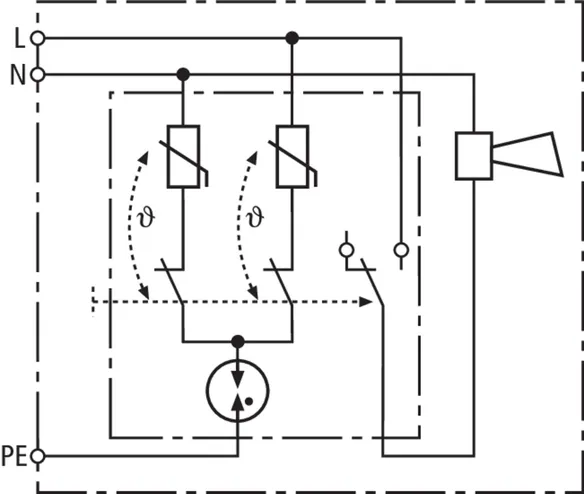

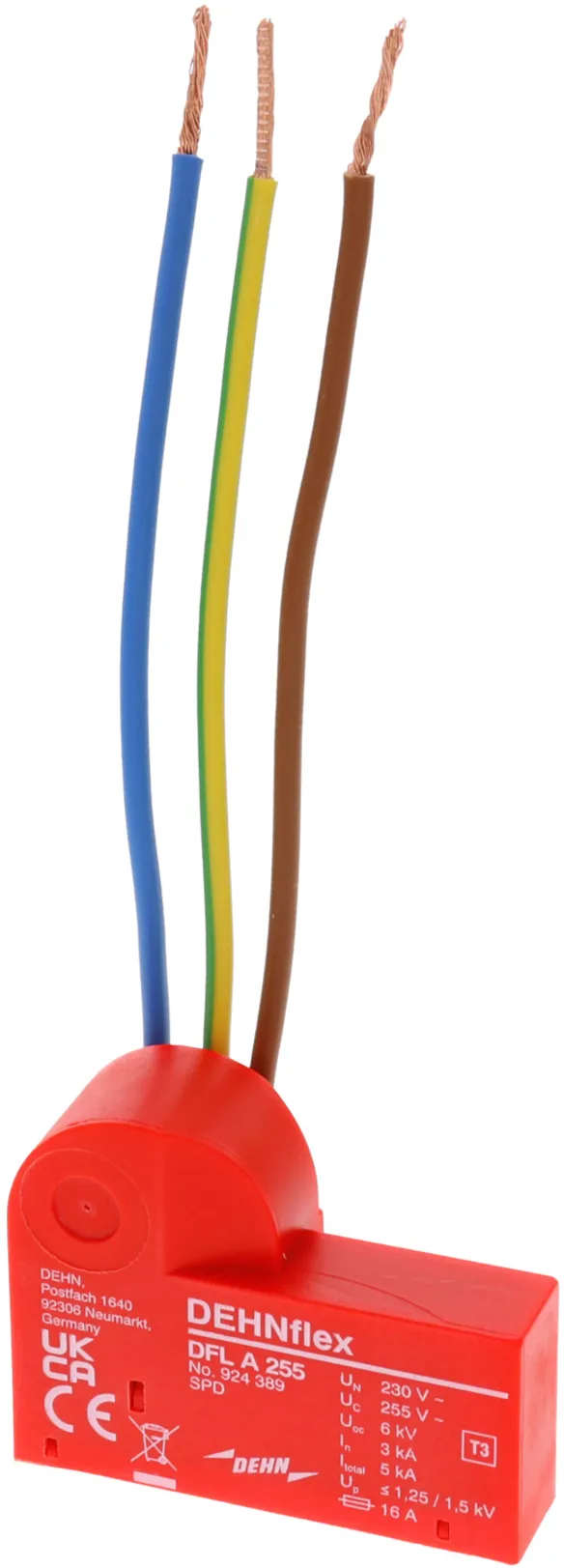

DEHNflex A

Limitatore di sovratensione per reti monofase TN e TT 230 V per tutte le installazioni elettriche nel campo degli apparecchi terminali; con funzione di prova; dimensioni compatte.

1 Prodotto

Art. 924389 DFL A 255

GTIN (EAN) 4013364073692, Codice doganale (EU): 85363010, Peso lordo: 39.87 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNflex A 255
Limitatore di sovratensione bipolare per tutti
i sistemi di installazione di apparecchi terminali a 230 V
SPD di tipo 3 secondo la norma EN 61643-11
per impiego in scatole a incasso e in canaline per cavi
Forma costruttiva compatta
Segnalazione acustica di guasto
con funzione di prova
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
Corrente impulsiva complessiva di scarica: 5 kA
Max. protezione da sovracorrente in rete: 16 A gG o B 16 A
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DFL A 255
Art.: 924389
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva totale di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protezione di corrente max lato rete	B 16 A
Indicazione di difetto	cicalino attivato
Dimensioni	36 x 46 x 19 mm

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva totale di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente max lato rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente max. in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – guasto in sicurezza
Indicazione di difetto	cicalino attivato
Numero delle porte	1
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Cavetti di collegamento	1 mm²,Lunghezza 117 mm
Materiale involucro	termoplastico, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione installato	IP 20

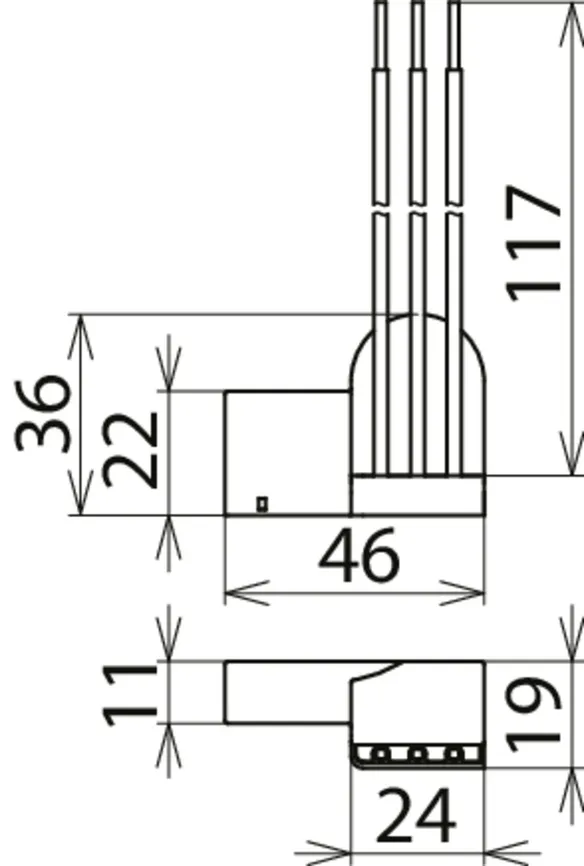

Dimensioni	36 x 46 x 19 mm

Prodotto 924389 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 924389 è stato aggiunto al carrello.

Apri Web-Shop

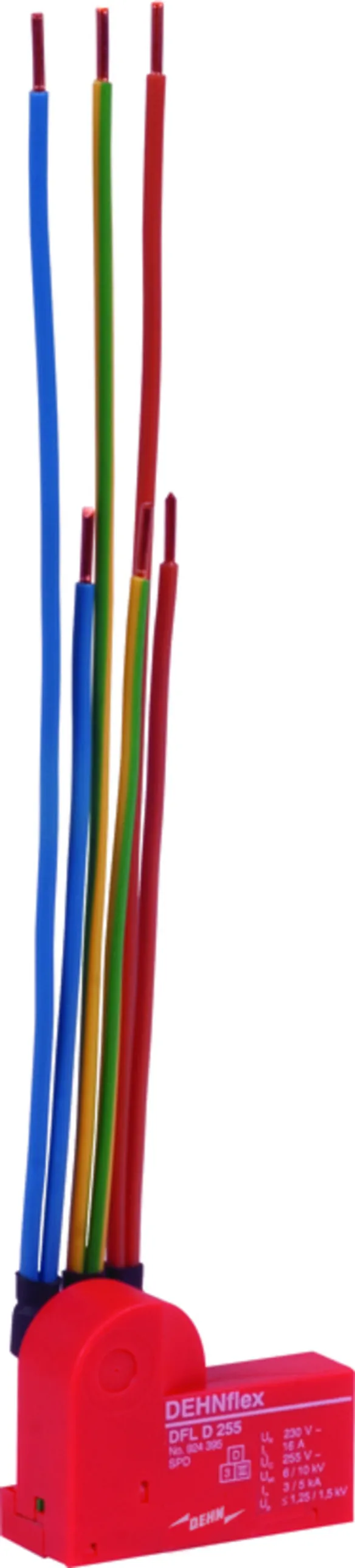

DEHNflex D

Limitatori di sovratensione per reti monofase TN e TT per tutti i tipi di installazioni elettriche a livello apparecchi terminali; con la possibilità di cablaggio passante e funzione di prova, dimensioni compatte.

1 Prodotto

Art. 924395 DFL D 255

GTIN (EAN) 4013364076334, Codice doganale (EU): 85363010, Peso lordo: 79.30 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

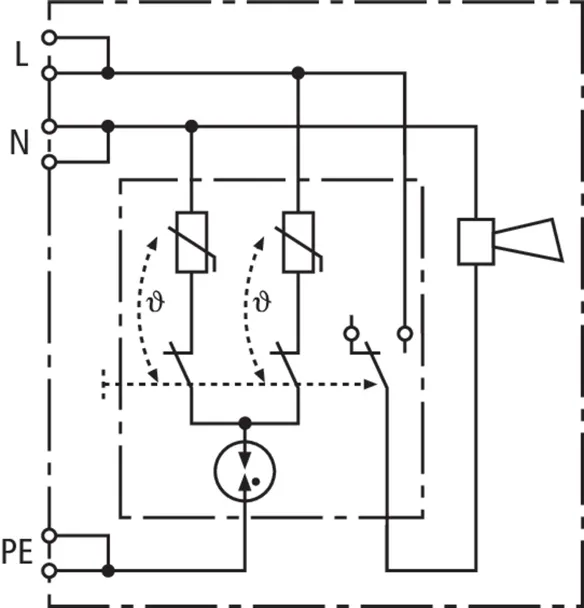

Limitatore di sovratensione DEHNflex D 255
Limitatore di sovratensione per reti monofase TN e TT per tutti i tipi di installazioni elettriche a livello apparecchi terminali; con la possibilità di cablaggio passante e funzione di prova
SPD Tipo 3 secondo CEI EN 61643-11
Per l’impiego in sistemi sotto pavimentazione, canaline portacavi e scatole da incasso
Segnalazione acustica dei guasti
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva totale di scarica (8/20 µs): 5 kA
Protezione di corrente max lato rete:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DFL D 255
Art.: 924395
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva totale di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protezione di corrente max lato rete	B 16 A
Indicazione di difetto	cicalino attivato
Dimensioni	36 x 46 x 19 mm

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente nominale di carico AC (I_L )	16 A
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva totale di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente max lato rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente max. in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – arresto sicuro
Indicazione di difetto	cicalino attivato
Numero delle porte	1
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Cavetti di collegamento	1 mm², lunghezza 130 / 200 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione installato	IP 20
Dimensioni	36 x 46 x 19 mm

Prodotto 924395 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 924395 è stato aggiunto al carrello.

Apri Web-Shop
