DEHNrail modular, multipolare

Limitatore di sovratensione tetrapolare composto da elemento base e modulo di protezione innestabile
Elevata capacità di scarica tramite combinazione di potenti varistori all'ossido di zinco / spinterometri
Coordinamento energetico nella famiglia di prodotto Red/Line
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella
Sostituzione semplice, senza attrezzi, del modulo di protezione tramite sistema di blocco e tasto di sblocco modulo
Corrente di carico nominale 25 A
Provato contro vibrazioni e shock secondo EN 60068-2

Dettagli

DEHNrail M 4P ... (FM)

Limitatore di sovratensione tetrapolare, composto da elemento base e modulo di protezione innestabile per sistemi 230 / 400 V, nell'esecuzione con contatto di scambio pulito per il telesegnalamento.

2 Prodotti

Art. 953400 DR M 4P 255

GTIN (EAN) 4013364115767, Codice doganale (EU): 85363030, Peso lordo: 168.20 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

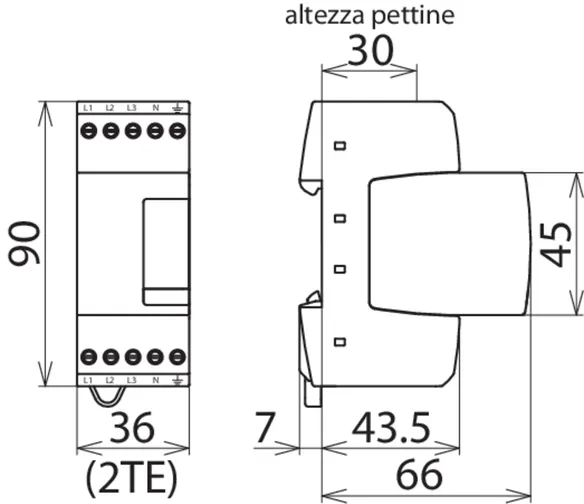

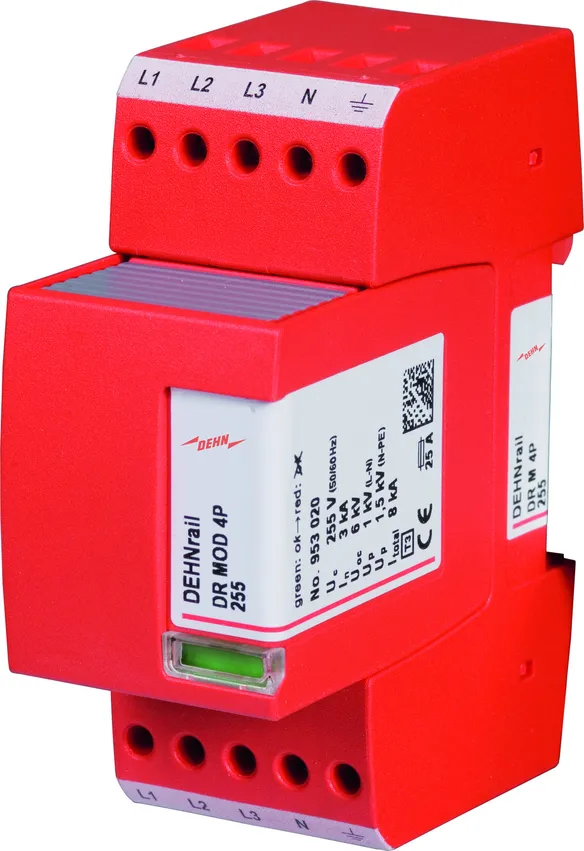

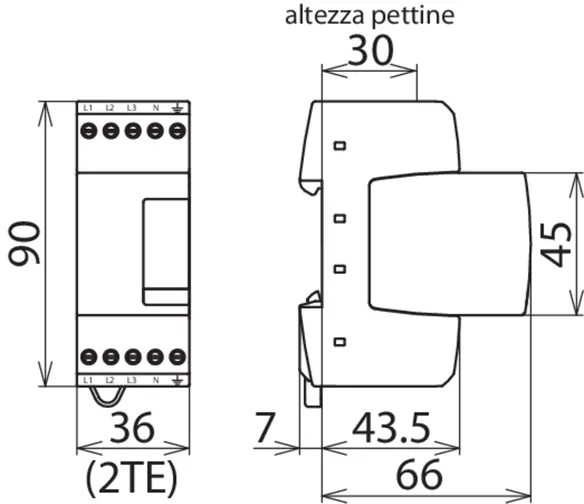

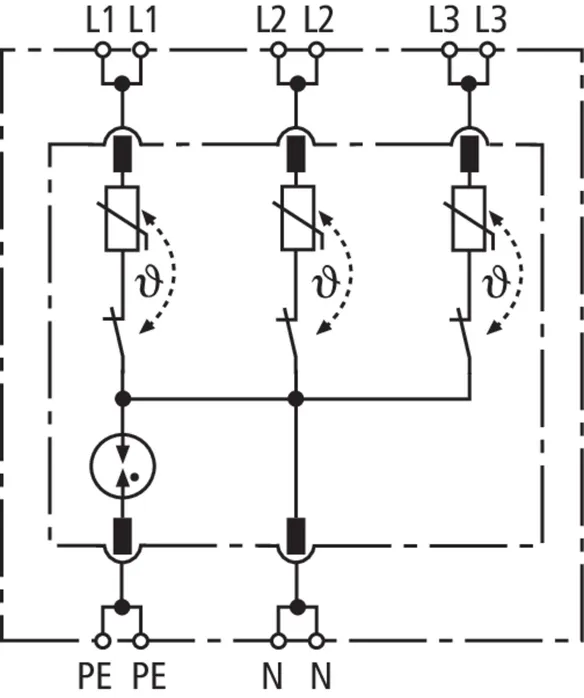

Limitatore di sovratensione tetrapolare DEHNrail M 4P 255
Limitatore di sovratensione tetrapolare, modulare, innestabile
per la protezione di utenze finale dell'elettronica industriale
Dimensioni: 2 unità, indicazione di guasto
SPD Tipo 3 secondo CEI EN 61643-11
Massima tensione continuativa: 255/440 V AC
Corrente max. complessiva di scarica: 8 kA
Livello di protezione [L-N]: <= 1 kV
Protezione di corrente max lato rete:
25 A gG o B 25 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DR M 4P 255
Art.: 953400
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 / 440 V (50 / 60 Hz)
Corrente impulsiva nominale di carica (8/20 µs) (I_n )	3 kA
Corrente max complessiva di scarica (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Protezione di corrente max lato rete	25 A gG o B 25 A
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 / 440 V (50 / 60 Hz)
Corrente nominale di carico AC (I_L )	25 A
Corrente impulsiva nominale di carica (8/20 µs) (I_n )	3 kA
Corrente max complessiva di scarica (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente max lato rete	25 A gG o B 25 A
Tenuta al corto circuito con limitatore di corrente lato rete di 25 A gL/gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [N-PE] (U_T) – caratteristica	1200 V / 200 ms – guasto in sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde/ rosso
Numero delle porte	1
Sezione di collegamento (min.)	0,5 mm²rigido / flessibile
Sezione di collegamento (max.)	4 mm²rigido / 2,5 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE

Prodotto 953400 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 953400 è stato aggiunto al carrello.

Apri Web-Shop

Art. 953405 DR M 4P 255 FM

GTIN (EAN) 4013364115774, Codice doganale (EU): 85363030, Peso lordo: 171.90 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

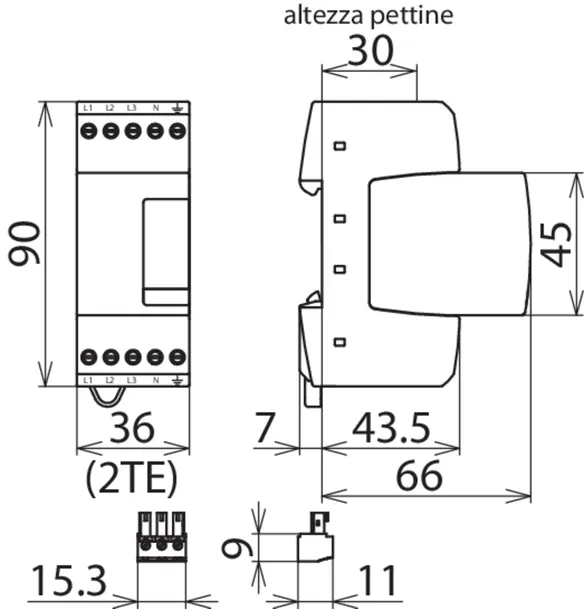

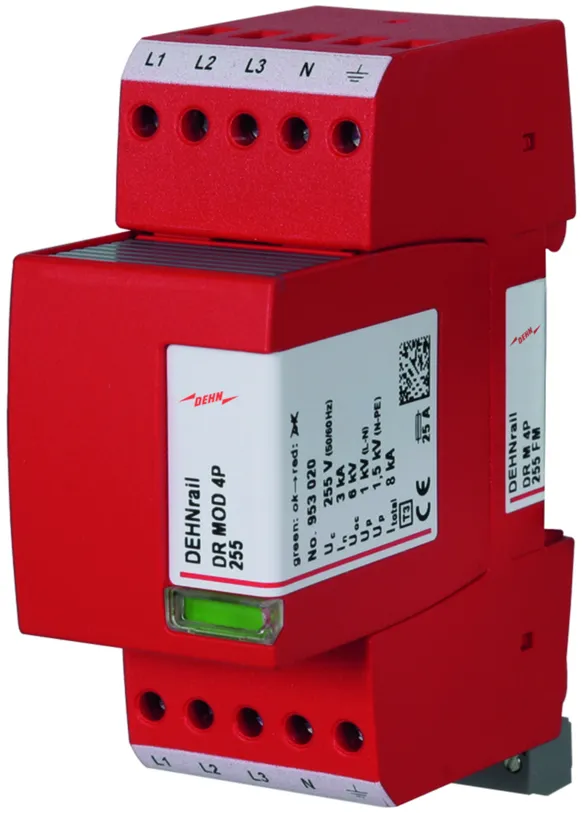

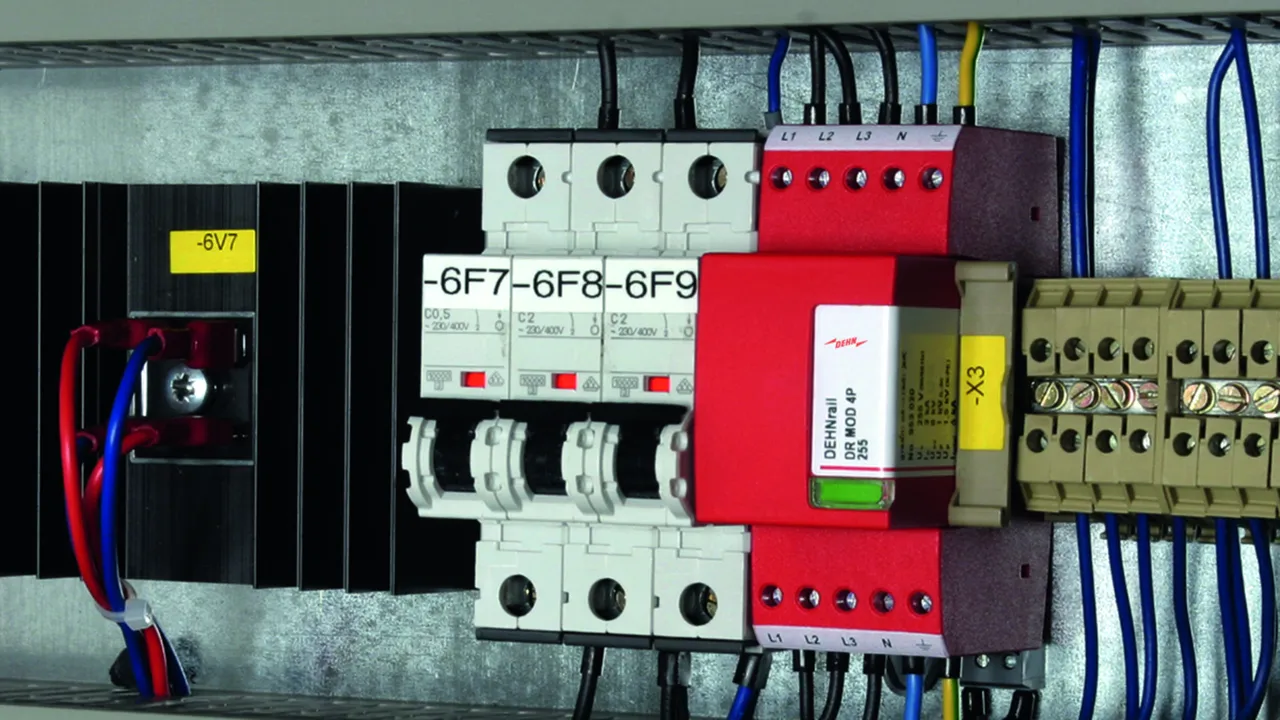

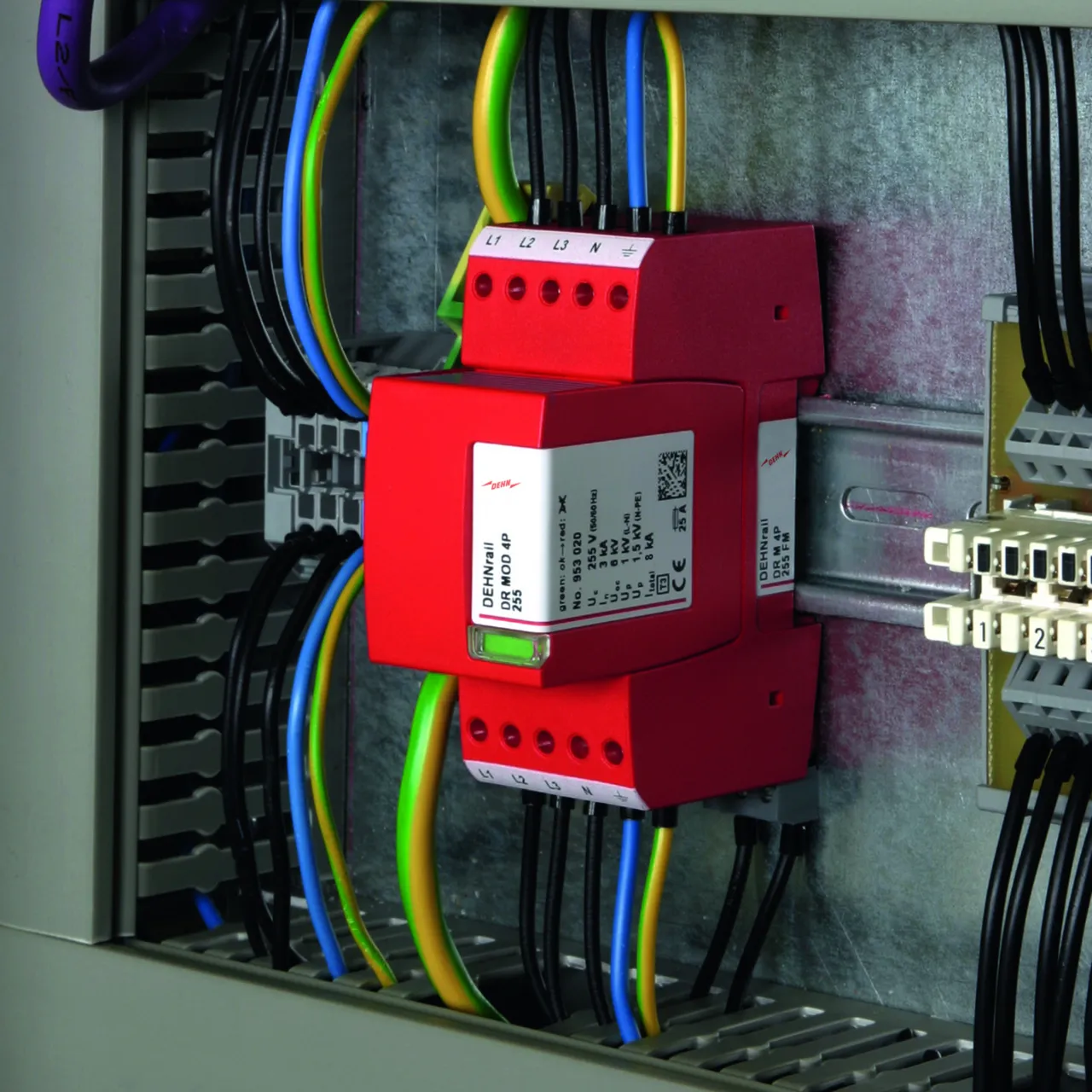

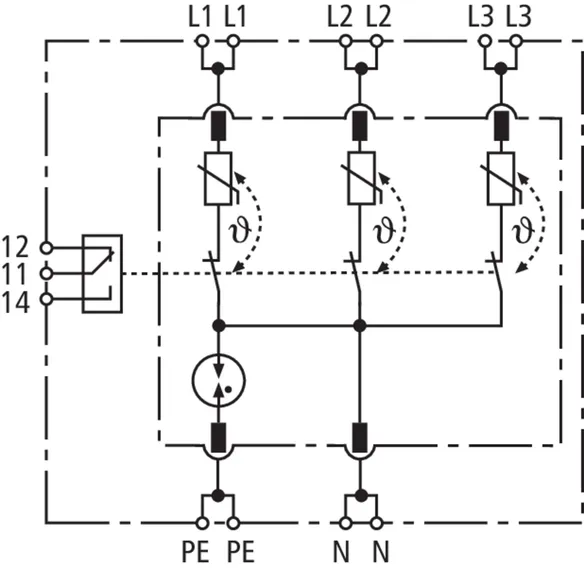

Limitatore di sovratensione tetrapolare DEHNrail M 4P 255 FM
Limitatore di sovratensione tetrapolare, modulare, innesatbile
per la protezione di utenze finali dell'elettronica industriale
Dimensioni: 2 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 3 secondo CEI EN 61643-11
Massima tensione continuativa: 255/440 V AC
Corrente max. complessiva di scarica: 8 kA
Livello di protezione (L-N): <= 1 kV
Protezione di corrente max lato rete:
25 A gG o B 25 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DR M 4P 255 FM
Art.: 953405
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 / 440 V (50 / 60 Hz)
Corrente impulsiva nominale di carica (8/20 µs) (I_n )	3 kA
Corrente max complessiva di scarica (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Protezione di corrente max lato rete	25 A gG o B 25 A
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 / 440 V (50 / 60 Hz)
Corrente nominale di carico AC (I_L )	25 A
Corrente impulsiva nominale di carica (8/20 µs) (I_n )	3 kA
Corrente max complessiva di scarica (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente max lato rete	25 A gG o B 25 A
Tenuta al corto circuito con limitatore di corrente lato rete di 25 A gL/gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [N-PE] (U_T) – caratteristica	1200 V / 200 ms. – arresto sicuro
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde/ rosso
Numero delle porte	1
Sezione di collegamento (min.)	0,5 mm²rigido / flessibile
Sezione di collegamento (max.)	4 mm²rigido / 2,5 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

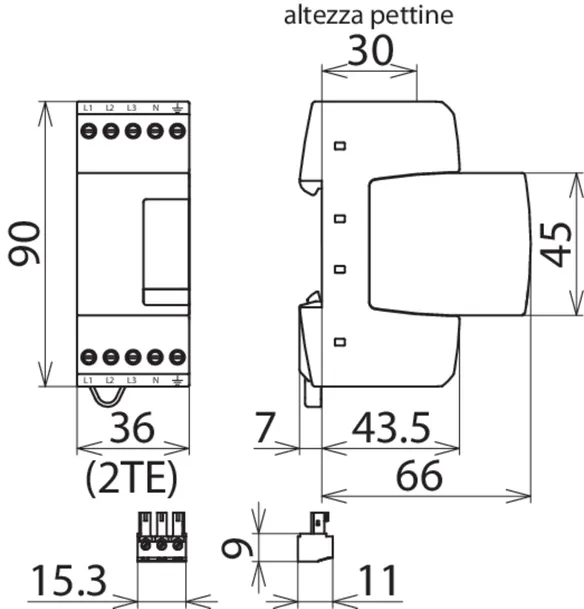

Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 953405 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 953405 è stato aggiunto al carrello.

Apri Web-Shop

DEHNrail M 4P SN1872 FM

Modulo di protezione da sovratensioni tetrapolare costituito da base e modulo di protezione innestato; con contatto di telesegnalamento a scambio pulito. Possibilità d’impiego in impianti con fusibile fino a 32 A.

1 Prodotto

Art. 953406 DR M 4P 255 SN1872 FM

GTIN (EAN) 4013364353060, Codice doganale (EU): 85363030, Peso lordo: 171.90 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

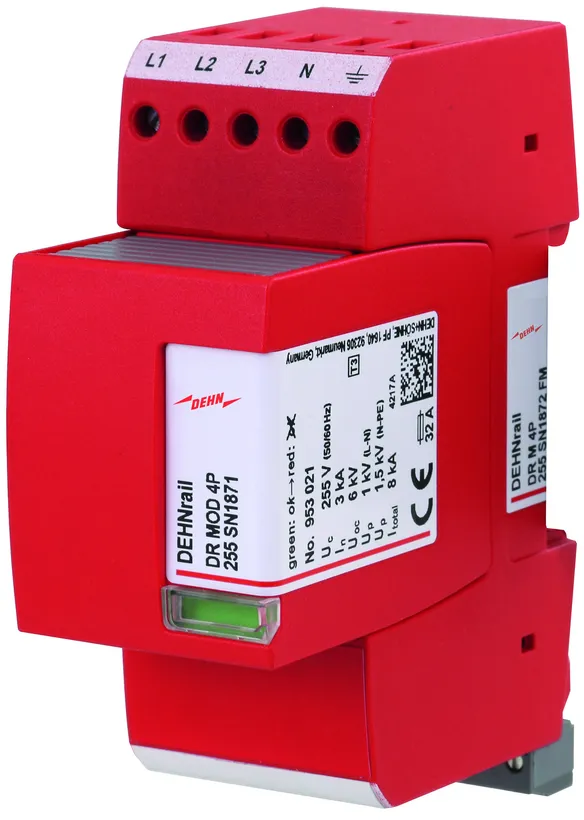

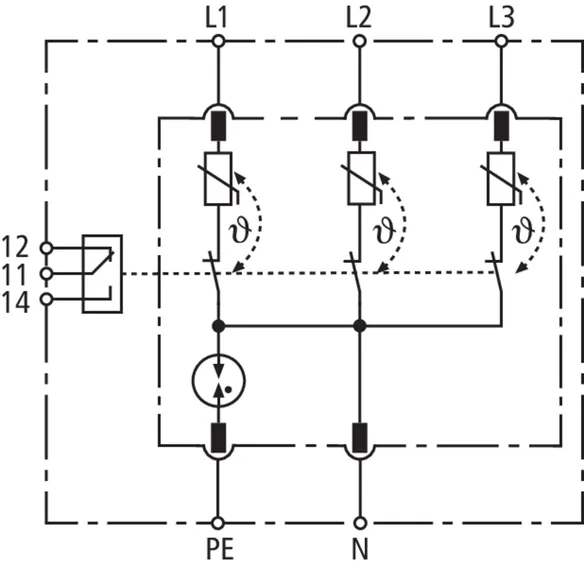

Limitatore di sovratensione tetrapolare DEHNrail DR M 4P 255 SN1872 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per la protezione di utenze finali dell'elettronica industriale
Dimensioni: 2 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 3 secondo CEI EN 61643-11
Massima tensione continuativa: 255/440 V AC
Corrente max. complessiva di scarica: 8 kA
Livello di protezione (L-N): <= 1 kV
Protezione di corrente max. lato rete:
32 A gG o B 32 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DR M 4P 255 SN1872 FM
Art.: 953406
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 / 440 V (50 / 60 Hz)
Corrente impulsiva nominale di carica (8/20 µs) (I_n )	3 kA
Corrente max complessiva di scarica (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Protezione di corrente max lato rete	32 A gG o B 32 A
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 / 440 V (50 / 60 Hz)
Corrente impulsiva nominale di carica (8/20 µs) (I_n )	3 kA
Corrente max complessiva di scarica (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente max lato rete	32 A gG o B 32 A
Tenuta al corto circuito con limitatore di corrente lato rete di 25 A gL/gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [N-PE] (U_T) – caratteristica	1200 V / 200 ms. – arresto sicuro
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde/ rosso
Numero delle porte	1
Sezione di collegamento (min.)	0,5 mm²rigido / flessibile
Sezione di collegamento (max.)	4 mm²rigido / 2,5 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

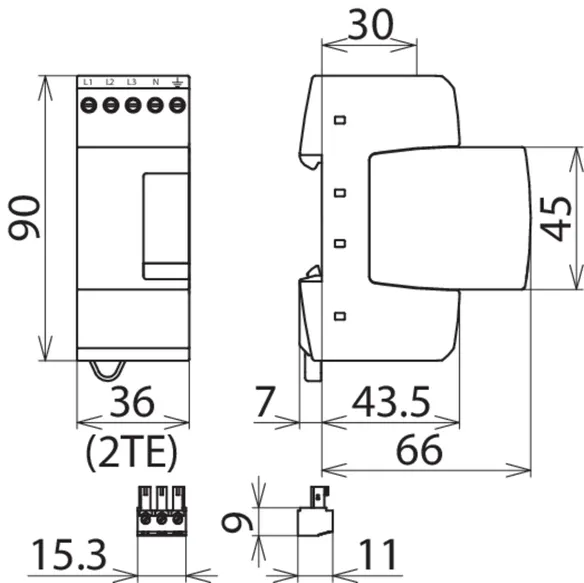

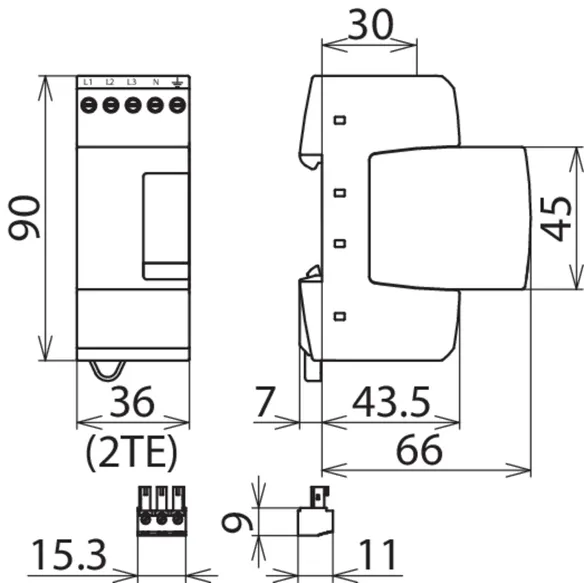

Dimensioni	2 unità, DIN 43880
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 953406 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 953406 è stato aggiunto al carrello.

Apri Web-Shop
