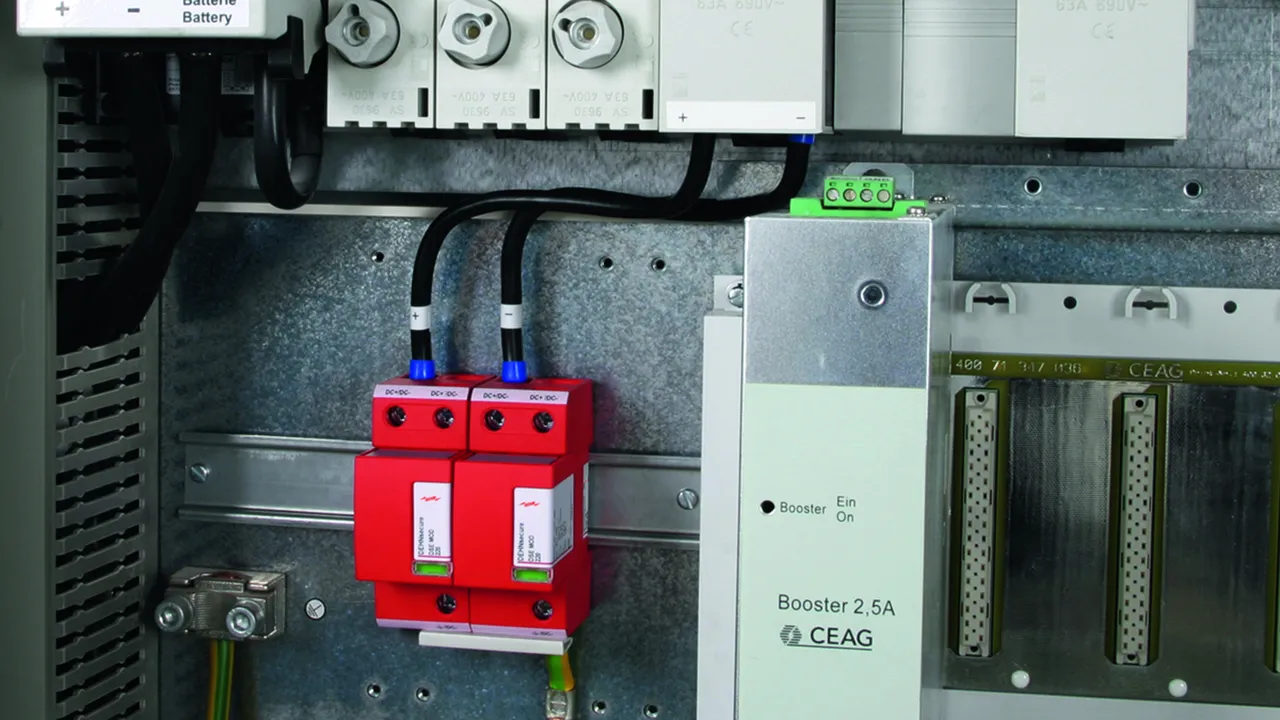

DEHNsecure modular

Scaricatore coordinato per corrente di fulmine, spinterometrico, composto da elemento base e modulo di protezione innestabile
Tecnologia spinterometrica specialmente adatta per l'impiego in circuiti elettrici DC
Elevata capacità di scarica di corrente di fulmine di 25 kA (10/350 µs)
Coordinato direttamente con limitatore di sovratensione DEHNguard SE DC ...
Basso livello di protezione
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella
Sostituzione semplice, senza attrezzi, del modulo di protezione tramite sistema di blocco e tasto di sblocco modulo

DEHNsecure M 1 ...

Scaricatore coordinato per corrente di fulmine, unipolare, modulare, per l'applicazione in corrente continua.

3 Prodotti

Art. 971121 DSE M 1 60

GTIN (EAN) 4013364138582, Codice doganale (EU): 85363090, Peso lordo: 300.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore coordinato per corrente di fulmine DEHNsecure M 1 60
Scaricatore coordinato per corrente di fulmine, unipolare, modulare,
per l'applicazione in corrente continua

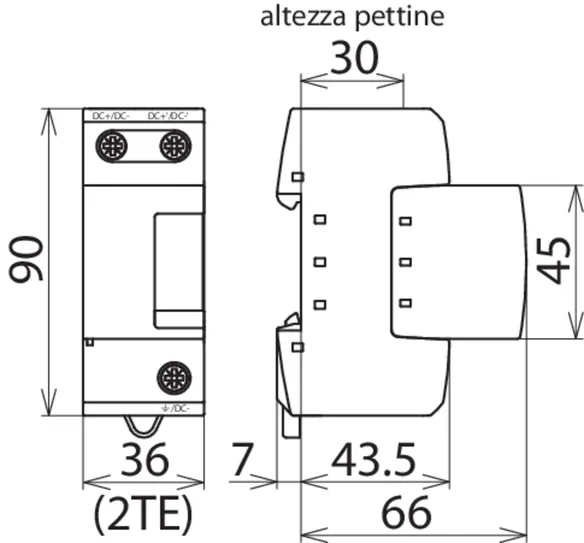

Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Specifico per l'impiego nei dispositivi progettati
con circuiti di corrente in DC
Tecnologia spinterometrica
Indicazione di guasto
Massima tensione continuativa: 60 V DC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Tenuta al corto circuito DC: 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSE M 1 60
Art.: 971121
o similare.

Certificati

Caratteristiche tecniche

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione da sovraccorrente max. in rete	250 A gG
Omologazioni	UL
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Direttamente coordinato su DEHNguard	DG SE DC 60 (art. n. 972 110)
Tempo d'intervento (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	250 A gG
Fusibile di protezione max. (DC+/DC- -> DC+'/DC-')	125 A gG
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (DC+/DC-, 9/DC-) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (DC+'/DC-') (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Prodotto 971121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971121 è stato aggiunto al carrello.

Apri Web-Shop

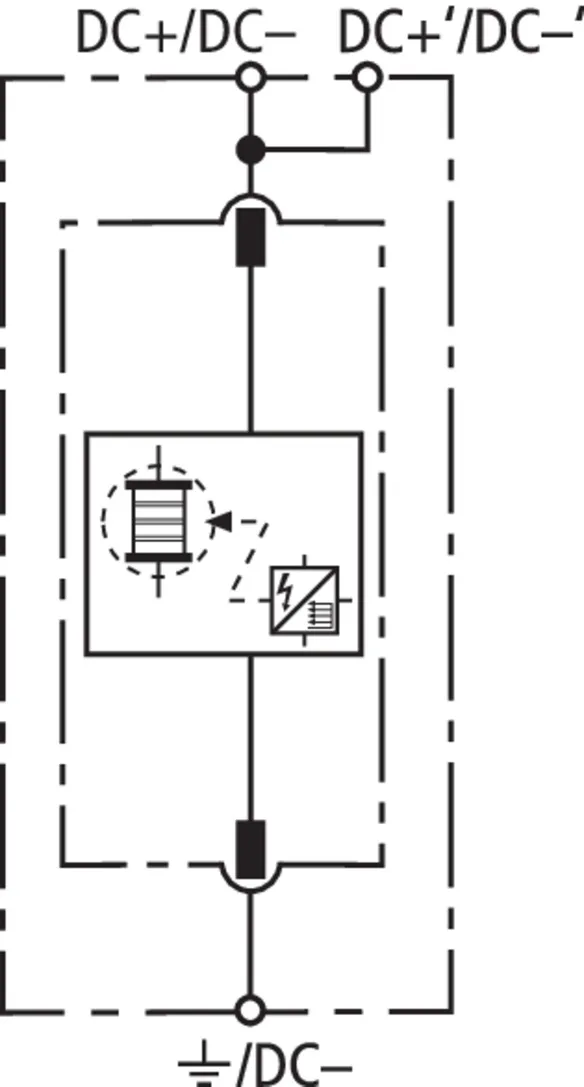

Art. 971120 DSE M 1 220

GTIN (EAN) 4013364133631, Codice doganale (EU): 85363090, Peso lordo: 268.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

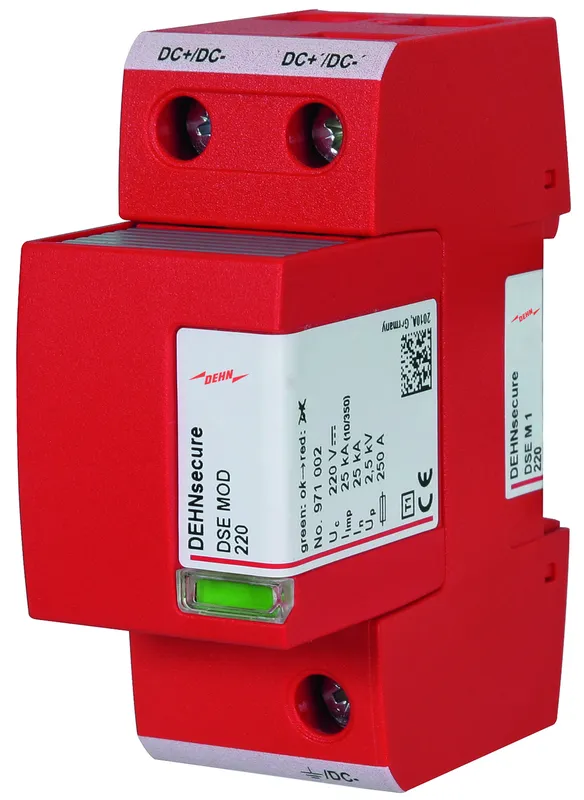

Scaricatore coordinato per corrente di fulmine DEHNsecure M 1 220
Scaricatore coordinato per corrente di fulmine, unipolare,
modulare, per l'applicazione in corrente continua
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Specifico per l'impiego nei dispositivi progettati
con circuiti di corrente in DC
Tecnologia spinterometrica
Indicazione di guasto
Massima tensione continuativa: 220 V DC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Tenuta al corto circuito DC: 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSE M 1 220
Art.: 971120
o similare.

Certificati

Caratteristiche tecniche

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	220 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 2,5 kV
Protezione da sovraccorrente max. in rete	250 A gG
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	220 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Coordinato su DEHNguard (lunghezza conduttore ≥ 1 m)	DG SE DC 550 (art. n. 972 130)
Tempo d'intervento (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	250 A gG
Fusibile di protezione max. (DC+/DC- -> DC+'/DC-')	125 A gG
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (DC+/DC-, 9/DC-) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (DC+'/DC-') (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Prodotto 971120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971120 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971122 DSE M 1 242

GTIN (EAN) 4013364144477, Codice doganale (EU): 85363090, Peso lordo: 273.70 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

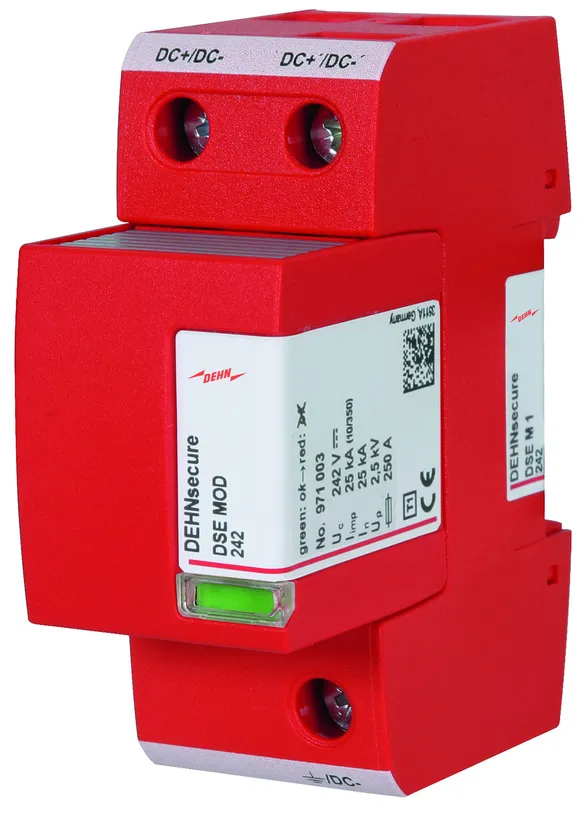

Scaricatore coordinato per corrente di fulmine DEHNsecure M 1 242
Scaricatore coordinato per corrente di fulmine, unipolare,
modulare, per l'applicazione in corrente continua
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Specifico per l'impiego nei dispositivi progettati
con circuiti di corrente in DC
Tecnologia spinterometrica
Indicazione di guasto
Massima tensione continuativa: 242 V DC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Tenuta al corto circuito DC: 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSE M 1 242
Art.: 971122
o similare.

Certificati

Caratteristiche tecniche

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	242 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 2,5 kV
Protezione da sovraccorrente max. in rete	250 A gG
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza
– Tensione massima continuativa AC (U_C )	255 V

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	242 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Coordinato su DEHNguard (lunghezza conduttore ≥ 1 m)	DG SE DC 550 (art. n. 972 130)
Tempo d'intervento (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	250 A gG
Fusibile di protezione max. (DC+/DC- -> DC+'/DC-')	125 A gG
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (DC+/DC-, 9/DC-) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (DC+'/DC-') (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	sì
– Tensione massima continuativa AC (U_C )	255 V

Prodotto 971122 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971122 è stato aggiunto al carrello.

Apri Web-Shop

DEHNsecure M 1 ... FM

Scaricatore coordinato per corrente di fulmine, unipolare, modulare, per l'applicazione in corrente continua, con ulteriore contatto di telesegnalamento per il controllo a distanza (contatto di scambio pulito).

3 Prodotti

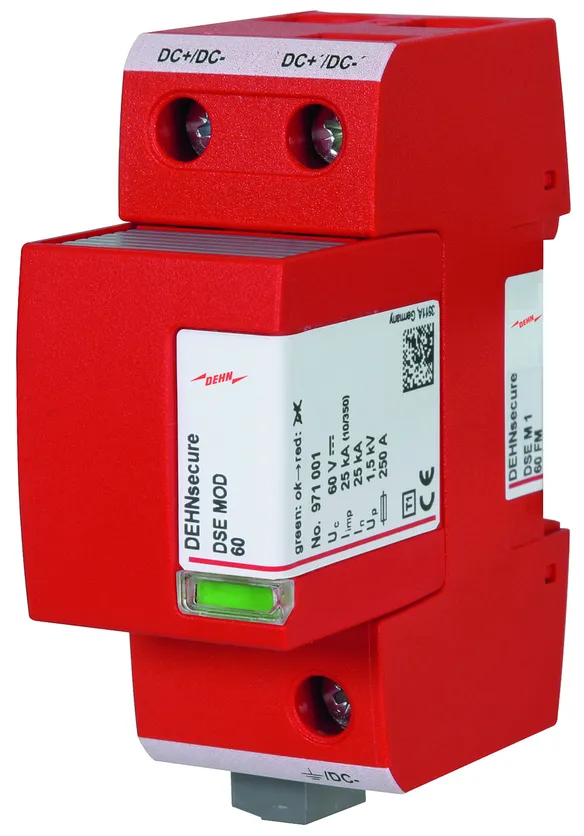

Art. 971126 DSE M 1 60 FM

GTIN (EAN) 4013364138599, Codice doganale (EU): 85363090, Peso lordo: 304.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore coordinato per corrente di fulmine DEHNsecure M 1 60 FM
Scaricatore coordinato per corrente di fulmine, unipolare,
modulare, per l'applicazione in corrente continua
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Specifico per l'impiego nei dispositivi progettati
con circuiti di corrente in DC
Tecnologia spinterometrica
Indicazione di guasto
Massima tensione continuativa: 60 V DC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Tenuta al corto circuito DC: 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSE M 1 60 FM
Art.: 971126
o similare.

Certificati

Caratteristiche tecniche

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione da sovraccorrente max. in rete	250 A gG
Omologazioni	UL
Contatti FM / forma del contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Direttamente coordinato su DEHNguard	DG SE DC 60 FM (art. n. 972 115)
Tempo d'intervento (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	250 A gG
Fusibile di protezione max. (DC+/DC- -> DC+'/DC-')	125 A gG
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm²rigido/flessibile
Sezione di collegamento (DC+/DC-, 9/DC-) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (DC+'/DC-') (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL
Contatti FM / forma del contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido/flessibile
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Prodotto 971126 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971126 è stato aggiunto al carrello.

Apri Web-Shop

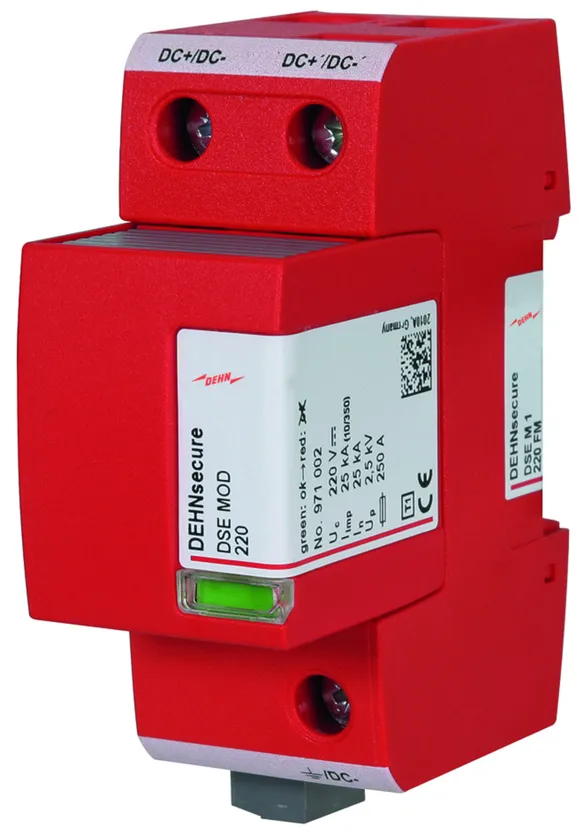

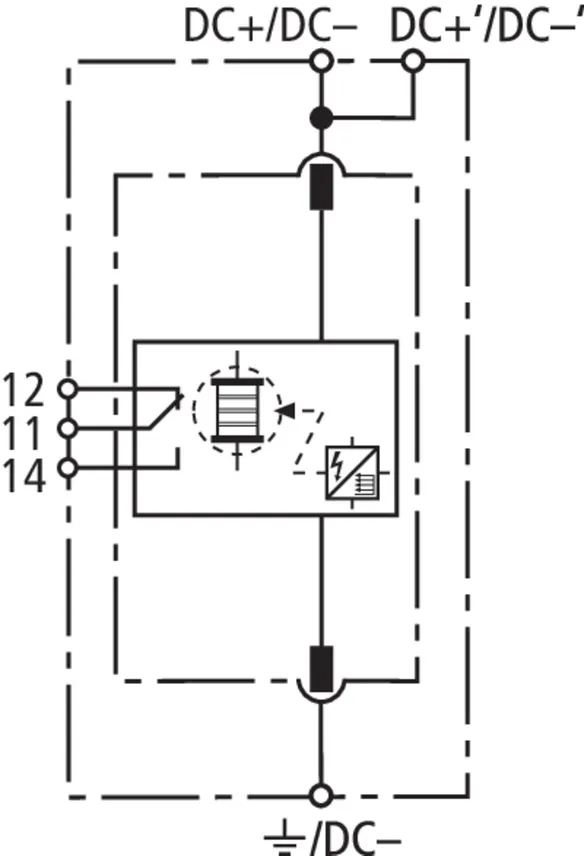

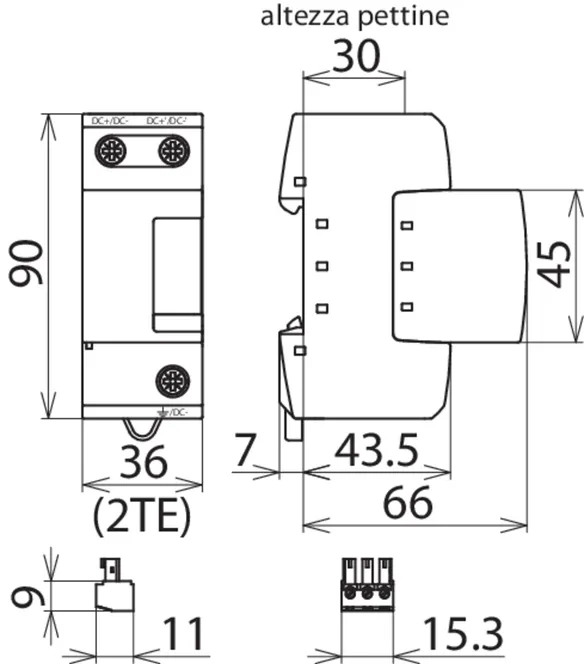

Art. 971125 DSE M 1 220 FM

GTIN (EAN) 4013364133648, Codice doganale (EU): 85363090, Peso lordo: 241.90 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore coordinato per corrente di fulmine DEHNsecure M 1 220 FM
Scaricatore coordinato per corrente di fulmine, unipolare, modulare,
per l'applicazione in corrente continua
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Specifico per l'impiego nei dispositivi progettati
con circuiti di corrente in DC
Tecnologia spinterometrica
Indicazione di guasto
Massima tensione continuativa: 220 V DC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Tenuta al corto circuito DC: 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSE M 1 220 FM
Art.: 971125
o similare.

Certificati

Caratteristiche tecniche

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	220 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 2,5 kV
Protezione da sovraccorrente max. in rete	250 A gG
Contatti FM / forma del contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	220 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Coordinato su DEHNguard (lunghezza conduttore ≥ 1 m)	DG SE DC 500 FM (art. n. 972 135)
Tempo d'intervento (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	250 A gG
Fusibile di protezione max. (DC+/DC- -> DC+'/DC-')	125 A gG
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm²rigido/flessibile
Sezione di collegamento (DC+/DC-, 9/DC-) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (DC+'/DC-') (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Contatti FM / forma del contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido/flessibile
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	no

Prodotto 971125 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971125 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971127 DSE M 1 242 FM

GTIN (EAN) 4013364144484, Codice doganale (EU): 85363090, Peso lordo: 269.50 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore coordinato per corrente di fulmine DEHNsecure M 1 242 FM
Scaricatore coordinato per corrente di fulmine, unipolare, modulare,
per l'applicazione in corrente continua
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Specifico per l'impiego nei dispositivi progettati
con circuiti di corrente in DC
Tecnologia spinterometrica
Indicazione di guasto
Massima tensione continuativa: 242 V DC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Tenuta al corto circuito DC: 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSE M 1 242 FM
Art.: 971127
o similare.

Certificati

Caratteristiche tecniche

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	242 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 2,5 kV
Protezione da sovraccorrente max. in rete	250 A gG
Contatti FM / forma del contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza
– Tensione massima continuativa AC (U_C )	255 V

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	242 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Coordinato su DEHNguard (lunghezza conduttore ≥ 1 m)	DG SE DC 500 FM (art. n. 972 135)
Tempo d'intervento (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	250 A gG
Fusibile di protezione max. (DC+/DC- -> DC+'/DC-')	125 A gG
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm²rigido/flessibile
Sezione di collegamento (DC+/DC-, 9/DC-) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (DC+'/DC-') (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Contatti FM / forma del contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido/flessibile
Dati tecnici aggiuntivi:	Utilizzo in illuminazioni di sicurezza
– Funzionamento possibile in DC e AC	sì
– Tensione massima continuativa AC (U_C )	255 V

Prodotto 971127 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971127 è stato aggiunto al carrello.

Apri Web-Shop

DEHNsecure M 2P ... (FM)

Scaricatore coordinato per corrente di fulmine, bipolare, modulare, per l'applicazione in corrente continua fino a 60 V (circuito 1+1), nell'esecuzione FM con ulteriore contatto di telesegnalamento (contatto di scambio pulito).

2 Prodotti

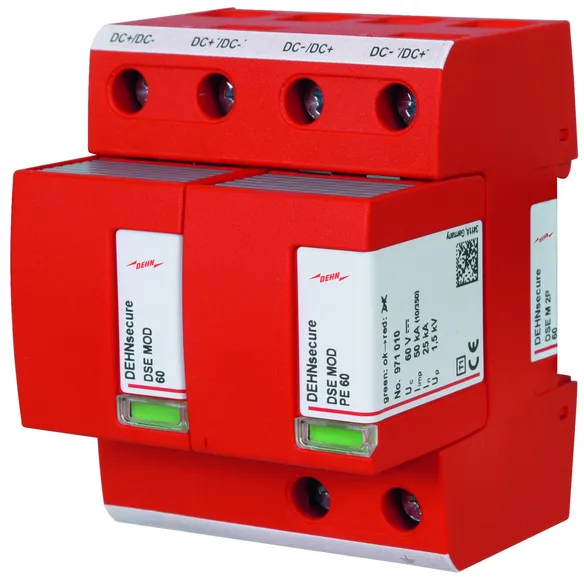

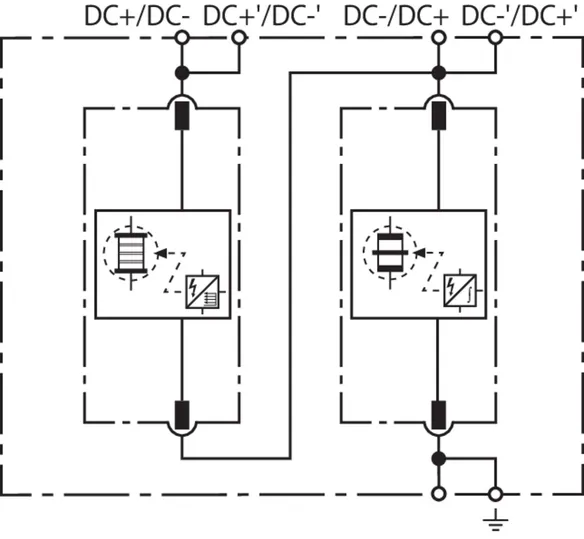

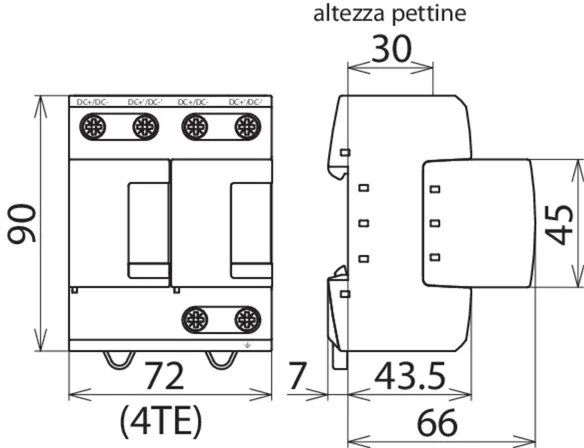

Art. 971221 DSE M 2P 60

GTIN (EAN) 4013364138612, Codice doganale (EU): 85363090, Peso lordo: 638.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore coordinato per corrente di fulmine DEHNsecure M 2P 60
Scaricatore coordinato per corrente di fulmine, bipolare,
modulare, per l'applicazione in corrente continua
Dimensioni: 4 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Specifico per l'impiego nei dispositivi progettati
con circuiti di corrente in DC
Tecnologia spinterometrica
Indicazione di guasto
Massima tensione continuativa: 60 V DC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Tenuta al corto circuito con protezione da sovraccorrente DC
max. in rete: 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSE M 2P 60
Art.: 971221
o similare.

Certificati

Caratteristiche tecniche

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Livello di protezione (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione da sovraccorrente max. in rete	250 A gG
Omologazioni	UL

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energia specifica (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direttamente coordinato su DEHNguard	DG SE DC 60 (art. n. 972 110)
Livello di protezione (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	250 A gG
Fusibile di protezione max. (DC+/DC- -> DC+'/DC-')	125 A gG
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	10 mm²rigido/flessibile
Sezione di collegamento (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL

Prodotto 971221 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971221 è stato aggiunto al carrello.

Apri Web-Shop

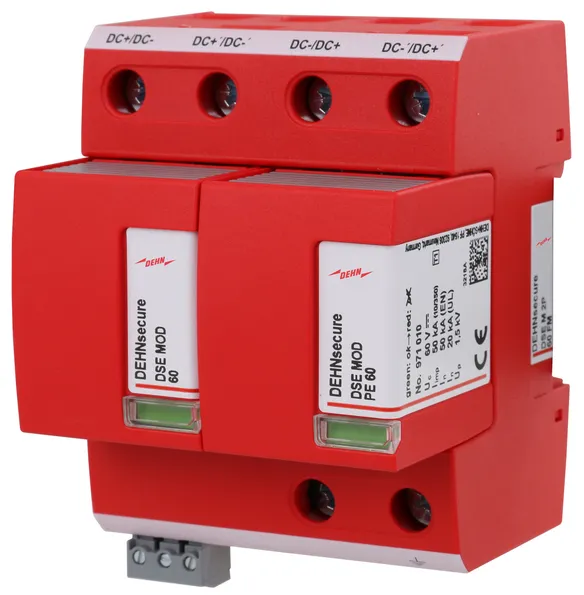

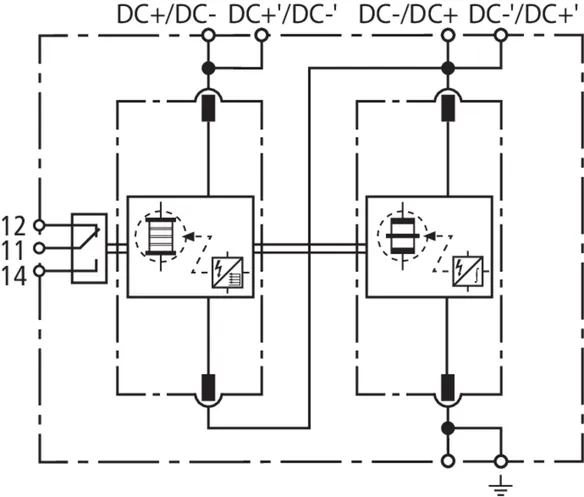

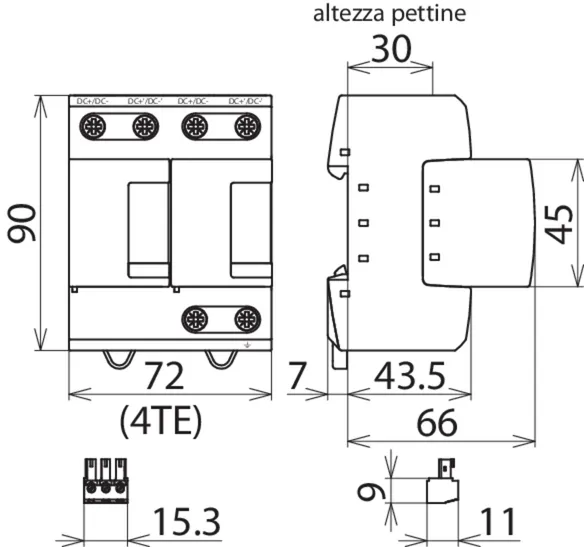

Art. 971226 DSE M 2P 60 FM

GTIN (EAN) 4013364138629, Codice doganale (EU): 85363090, Peso lordo: 675.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore coordinato per corrente di fulmine DEHNsecure M 2P 60 FM
Scaricatore coordinato per corrente di fulmine, bipolare, modulare,
per l'applicazione in corrente continua
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Specifico per l'impiego nei dispositivi progettati
con circuiti di corrente in DC
Tecnologia spinterometrica
Indicazione di guasto
Massima tensione continuativa: 60 V DC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Tenuta al corto circuito DC: 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSE M 2P 60 FM
Art.: 971226
o similare.

Certificati

Caratteristiche tecniche

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Livello di protezione (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione da sovraccorrente max. in rete	250 A gG
Omologazioni	UL
Contatti FM / forma del contatto	scambio pulito

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energia specifica (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direttamente coordinato su DEHNguard	DG SE DC 60 FM (art. n. 972 115)
Livello di protezione (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	250 A gG
Fusibile di protezione max. (DC+/DC- -> DC+'/DC-')	125 A gG
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	10 mm²rigido/flessibile
Sezione di collegamento (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL
Contatti FM / forma del contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido/ flessibile

Prodotto 971226 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971226 è stato aggiunto al carrello.

Apri Web-Shop

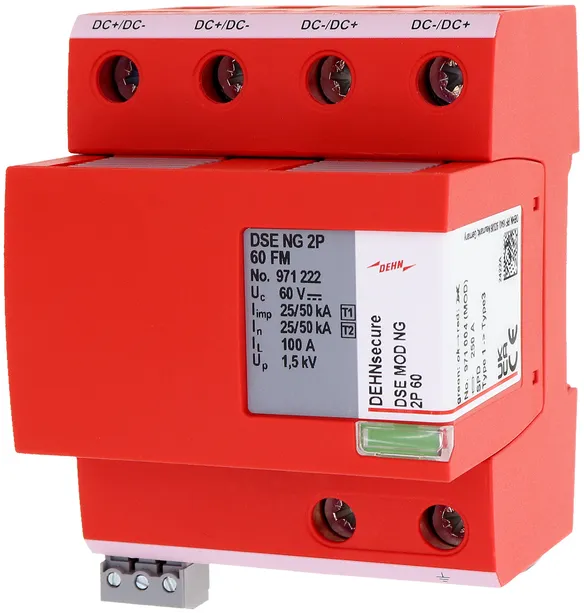

DEHNsecure NG 2P 60 FM

Scaricatore coordinato per corrente di fulmine, bipolare, modulare, per applicazioni in corrente continua fino a 60 V (circuito 1+1), nella versione con contatto di scambio pulito per il telesegnalamento.

1 Prodotto

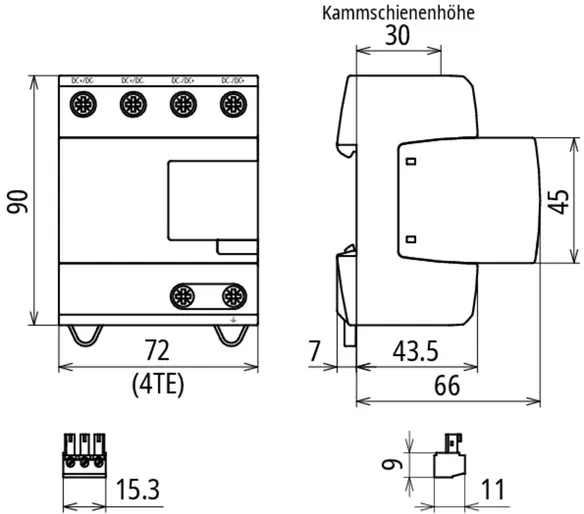

Art. 971222 DSE NG 2P 60 FM

GTIN (EAN) 4013364489523, Codice doganale (EU): 85363090, Peso lordo: 507.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Scaricatore coordinato per corrente di fulmine DEHNsecure NG 2P 60 FM
Scaricatore coordinato per corrente di fulmine
bipolare, modulare, innestabile,
per applicazioni in corrente continua, larghezza 4 unità
con contatto di telesegnalamento
SPD tipo 1 a norma EN 61643-11
Tecnologia spinterometrica specificamente adatta
all’impiego in circuiti elettrici a corrente continua.
Indicazione di difetto
Tensione massima continuativa: 60 V DC
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 50 kA
Tenuta al cortocircuito DC: 10 kA
Coordinamento energetico secondo la norma CEI EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DSE NG 2P 60 FM
Art.: 971222
o similare.

Certificati

Caratteristiche tecniche

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Livello di protezione (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione da sovraccorrente max. in rete	250 A gG
Contatti FM / forma del contatto	scambio pulito

SPD classificazione secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva di fulmine (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energia specifica (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Livello di protezione (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA
Protezione da sovraccorrente max. in rete	250 A gG
Fusibile di protezione max. (DC+/DC- -> DC+'/DC-')	100 A gG
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	10 mm²rigido/flessibile
Sezione di collegamento (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Contatti FM / forma del contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido/ flessibile

Prodotto 971222 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971222 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNsecure modular

DEHNsecure M 1 ...

Art. 971121 DSE M 1 60

Prodotto 971121 è stato aggiunto al blocco note.

Prodotto 971121 è stato aggiunto al carrello.

Art. 971120 DSE M 1 220

Prodotto 971120 è stato aggiunto al blocco note.

Prodotto 971120 è stato aggiunto al carrello.

Art. 971122 DSE M 1 242

Prodotto 971122 è stato aggiunto al blocco note.

Prodotto 971122 è stato aggiunto al carrello.

DEHNsecure M 1 ... FM

Art. 971126 DSE M 1 60 FM

Prodotto 971126 è stato aggiunto al blocco note.

Prodotto 971126 è stato aggiunto al carrello.

Art. 971125 DSE M 1 220 FM

Prodotto 971125 è stato aggiunto al blocco note.

Prodotto 971125 è stato aggiunto al carrello.

Art. 971127 DSE M 1 242 FM

Prodotto 971127 è stato aggiunto al blocco note.

Prodotto 971127 è stato aggiunto al carrello.

DEHNsecure M 2P ... (FM)

Art. 971221 DSE M 2P 60

Prodotto 971221 è stato aggiunto al blocco note.

Prodotto 971221 è stato aggiunto al carrello.

Art. 971226 DSE M 2P 60 FM

Prodotto 971226 è stato aggiunto al blocco note.

Prodotto 971226 è stato aggiunto al carrello.

DEHNsecure NG 2P 60 FM

Art. 971222 DSE NG 2P 60 FM

Prodotto 971222 è stato aggiunto al blocco note.

Prodotto 971222 è stato aggiunto al carrello.

DEHNsecure modular

DEHNsecure M 1 ...

Art. 971121 DSE M 1 60

Non siete autorizzati per eseguire un download 961110.stp

Non siete autorizzati per eseguire un download 961110.igs

Non siete autorizzati per eseguire un download 961110.jt

Non siete autorizzati per eseguire un download 961110.dwg

Non siete autorizzati per eseguire un download 971120m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971121.wspak

Non siete autorizzati per eseguire un download DEHN.971121.edz

Prodotto 971121 è stato aggiunto al blocco note.

Prodotto 971121 è stato aggiunto al carrello.

Art. 971120 DSE M 1 220

Non siete autorizzati per eseguire un download 961110.stp

Non siete autorizzati per eseguire un download 961110.igs

Non siete autorizzati per eseguire un download 961110.jt

Non siete autorizzati per eseguire un download 961110.dwg

Non siete autorizzati per eseguire un download 971120m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971120.wspak

Non siete autorizzati per eseguire un download DEHN.971120.edz

Prodotto 971120 è stato aggiunto al blocco note.

Prodotto 971120 è stato aggiunto al carrello.

Art. 971122 DSE M 1 242

Non siete autorizzati per eseguire un download 961110.stp

Non siete autorizzati per eseguire un download 961110.igs

Non siete autorizzati per eseguire un download 961110.jt

Non siete autorizzati per eseguire un download 961110.dwg

Non siete autorizzati per eseguire un download 971120m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971122.wspak

Non siete autorizzati per eseguire un download DEHN.971122.edz

Prodotto 971122 è stato aggiunto al blocco note.

Prodotto 971122 è stato aggiunto al carrello.

DEHNsecure M 1 ... FM

Art. 971126 DSE M 1 60 FM

Non siete autorizzati per eseguire un download 961115.stp

Non siete autorizzati per eseguire un download 961115.igs

Non siete autorizzati per eseguire un download 961115.jt

Non siete autorizzati per eseguire un download 961115.dwg

Non siete autorizzati per eseguire un download 971125m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971126.wspak

Non siete autorizzati per eseguire un download DEHN.971126.edz

Prodotto 971126 è stato aggiunto al blocco note.

Prodotto 971126 è stato aggiunto al carrello.

Art. 971125 DSE M 1 220 FM

Non siete autorizzati per eseguire un download 961115.stp

Non siete autorizzati per eseguire un download 961115.igs

Non siete autorizzati per eseguire un download 961115.jt

Non siete autorizzati per eseguire un download 961115.dwg

Non siete autorizzati per eseguire un download 971125m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971125.wspak

Non siete autorizzati per eseguire un download DEHN.971125.edz

Prodotto 971125 è stato aggiunto al blocco note.

Prodotto 971125 è stato aggiunto al carrello.

Art. 971127 DSE M 1 242 FM

Non siete autorizzati per eseguire un download 961115.stp

Non siete autorizzati per eseguire un download 961115.igs

Non siete autorizzati per eseguire un download 961115.jt

Non siete autorizzati per eseguire un download 961115.dwg

Non siete autorizzati per eseguire un download 971125m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971127.wspak

Non siete autorizzati per eseguire un download DEHN.971127.edz

Prodotto 971127 è stato aggiunto al blocco note.

Prodotto 971127 è stato aggiunto al carrello.

DEHNsecure M 2P ... (FM)

Art. 971221 DSE M 2P 60

Non siete autorizzati per eseguire un download 951200.stp

Non siete autorizzati per eseguire un download 951200.igs

Non siete autorizzati per eseguire un download 951200.jt

Non siete autorizzati per eseguire un download 951200.dwg

Non siete autorizzati per eseguire un download 971221m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971221.wspak

Non siete autorizzati per eseguire un download DEHN.971221.edz

Prodotto 971221 è stato aggiunto al blocco note.

Prodotto 971221 è stato aggiunto al carrello.

Art. 971226 DSE M 2P 60 FM

Non siete autorizzati per eseguire un download 951205.stp

Non siete autorizzati per eseguire un download 951205.igs

Non siete autorizzati per eseguire un download 951205.jt

Non siete autorizzati per eseguire un download 951205.dwg

Non siete autorizzati per eseguire un download 971226m_E.dxf
