DEHNbloc modular

Scaricatore coordinato per corrente di fulmine, spinterometrico, composto da elemento base e modulo di protezione innestabile
Elevatissima continuità di servizio per la limitazione di corrente susseguente RADAX-Flow
Selettività verso fusibili 35 A gG fino a 50 kA_eff di corrente di corto circuito
Capacità di scarica fino a 50 kA (10/350 µs)
Coordinato direttamente con limitatore di sovratensione DEHNguard senza ulteriori lunghezze di conduttori
Basso livello di protezione
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella
Sostituzione semplice, senza attrezzi, del modulo di protezione tramite sistema di blocco e tasto di sblocco modulo

Dettagli

DEHNbloc M 1 ...

Scaricatore coordinato per corrente di fulmine, unipolare, modulare, con elevata capacità di scarica.

3 Prodotti

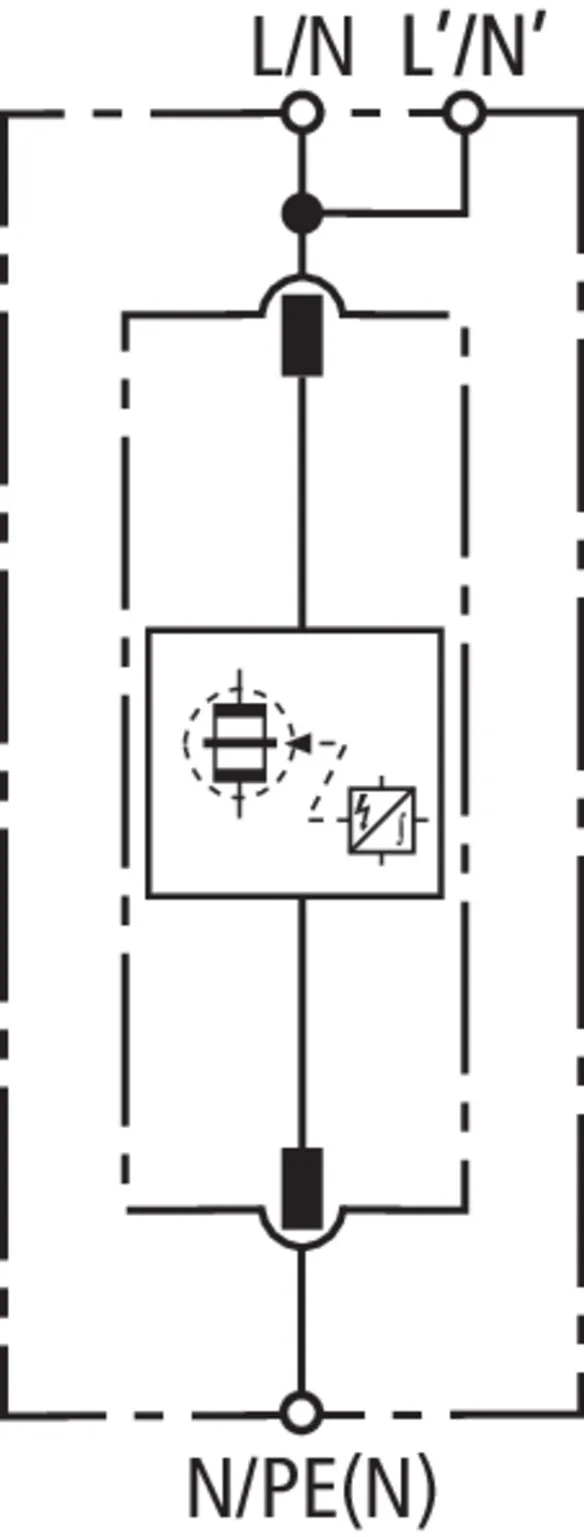

Art. 961110 DB M 1 150

GTIN (EAN) 4013364118560, Codice doganale (EU): 85363090, Peso lordo: 333.40 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

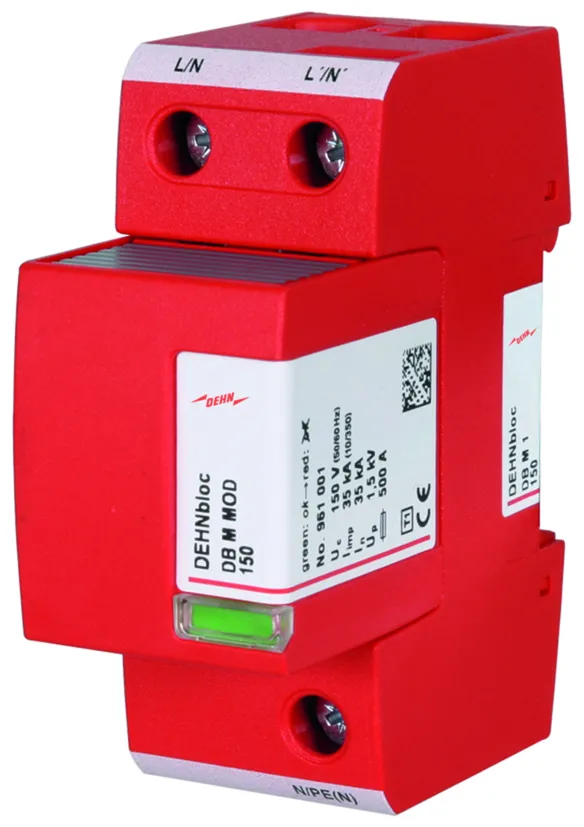

Scaricatore coordinato per corrente di fulmine DEHNbloc M 1 150
Scaricatore coordinato per corrente di fulmine,
unipolare, modulare, con elevata capacità di scarica

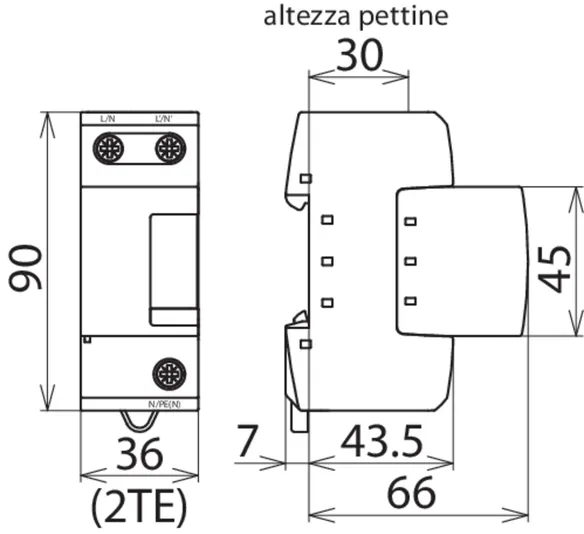

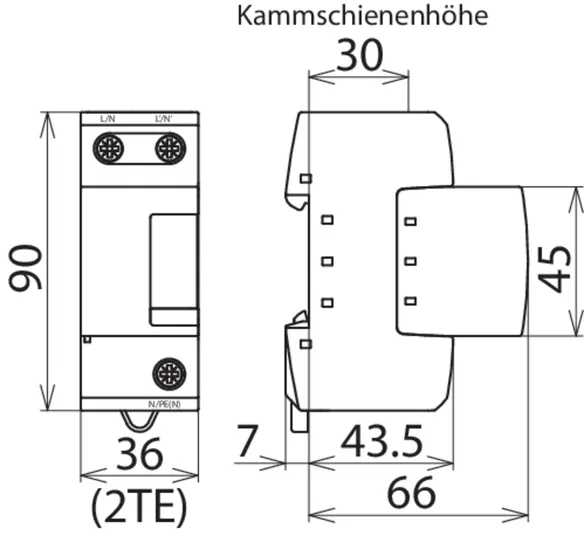

Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la
limitazione della corrente susseguente
Massima tensione continuativa: 150 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 35 kA
Estinzione di correnti susseguenti di rete: fino a 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DB M 1 150
Art.: 961110
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	35 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 35 kA_eff (t_a ≤ 0,2 s)	500 A gG
Fusibile di protezione max. (L) fino I_CC = 35 kA_eff (t_a ≤ 5 s)	315 A gG
Omologazioni	UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	35 kA
Energia specifica (W/R)	306,25 kJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	35 kA_eff
Limitazione corrente susseguente / selettività	un fusibile da 35 A gG non interviene fino a 35 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 35 kA_eff (t_a ≤ 0,2 s)	500 A gG
Fusibile di protezione max. (L) fino I_CC = 35 kA_eff (t_a ≤ 5 s)	315 A gG
Fusibile di protezione max. (L) con I_CC > 35 kA_eff	200 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L/N, L'/N', N/PE(N)) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L/N, N/PE(N)) (max.)	35 mm²semirigido / 25 mm²flessibile
Sezione di collegamento (L'/N') (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA

Prodotto 961110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961110 è stato aggiunto al carrello.

Apri Web-Shop

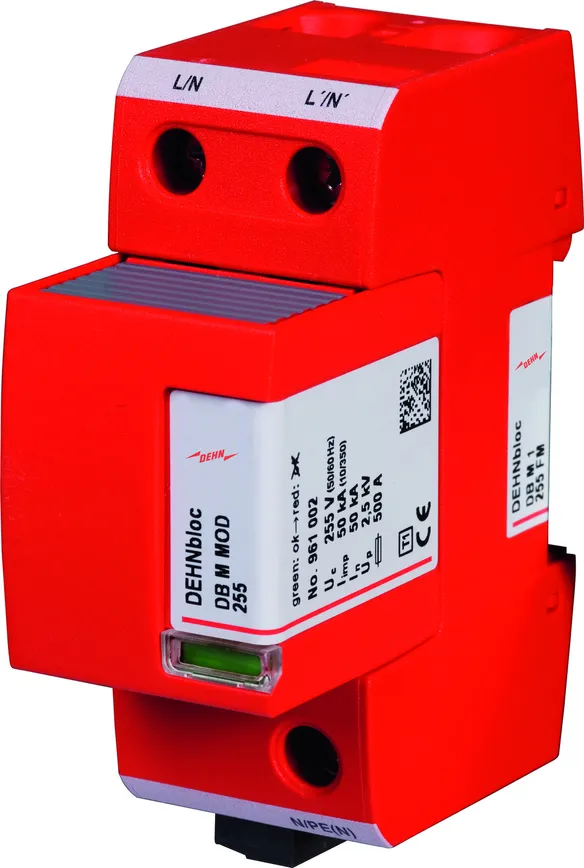

Art. 961120 DB M 1 255

GTIN (EAN) 4013364118614, Codice doganale (EU): 85363090, Peso lordo: 355.80 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

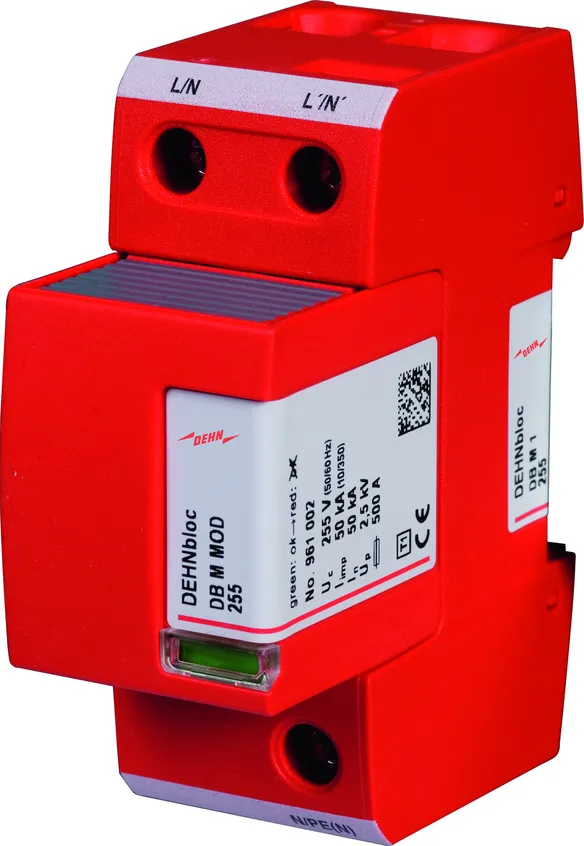

Scaricatore coordinato per corrente di fulmine DEHNbloc M 1 255
Scaricatore coordinato per corrente di fulmine,
unipolare, modulare, con elevata capacità di scarica
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la
limitazione della corrente susseguente
Massima tensione continuativa: 255 V AC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Estinzione di correnti susseguenti di rete: fino a 100 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DB M 1 255
Art.: 961120
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Livello di protezione (U_P )	≤ 2,5 kV
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	315 A gG
Omologazioni	VDE, KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Energia specifica (W/R)	625,00 kJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente susseguente / selettività	un fusibile da 35 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L/N, L'/N', N/PE(N)) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L/N, N/PE(N)) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L'/N') (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Dati tecnici aggiuntivi	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)
– Limitazione / eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile di protezione max. (L) fino I_CC = 100 kA_eff (t_a ≤ 0,2 s)	500 A gG
– Fusibile di protezione max. (L) fino I_CC= 100 kA_eff(t_a≤ 5 s)	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	50 kA

Prodotto 961120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961120 è stato aggiunto al carrello.

Apri Web-Shop

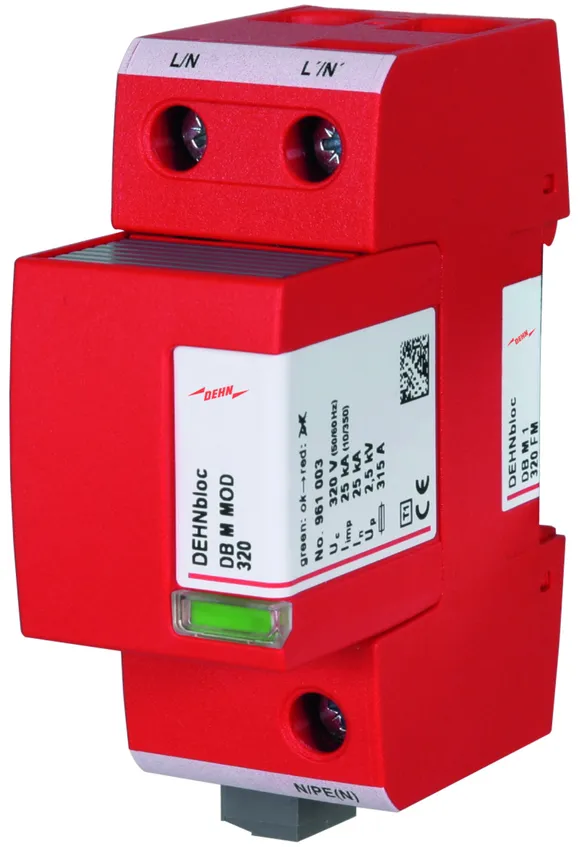

Art. 961130 DB M 1 320

GTIN (EAN) 4013364118638, Codice doganale (EU): 85363090, Peso lordo: 341.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

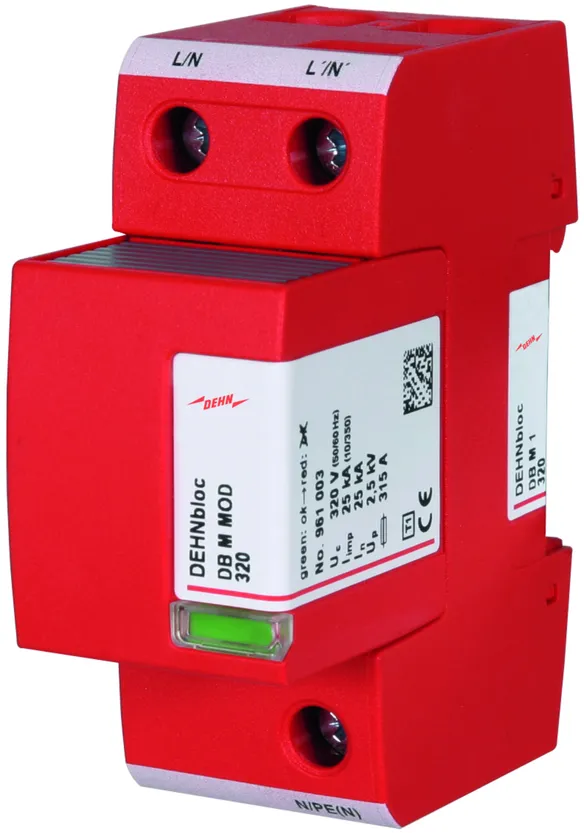

Scaricatore coordinato per corrente di fulmine DEHNbloc M 1 320
Scaricatore coordinato per corrente di fulmine, unipolare,
modulare, con elevata capacità di scarica
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la
limitazione della corrente susseguente
Massima tensione continuativa: 320 V AC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Estinzione di correnti susseguenti di rete: fino a 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DB M 1 320
Art.: 961130
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 2,5 kV
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	315 A gG
Omologazioni	UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione nominale AC (U_N )	277 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente susseguente / selettività	un fusibile da 35 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	315 A gG
Fusibile di protezione max. (L) fino I_CC> 50 kA_eff	200 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (U_T) - Caratteristica	530 V / 120 min. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L/N, L'/N', N/PE(N)) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L/N, N/PE(N)) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L'/N') (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL

Prodotto 961130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961130 è stato aggiunto al carrello.

Apri Web-Shop

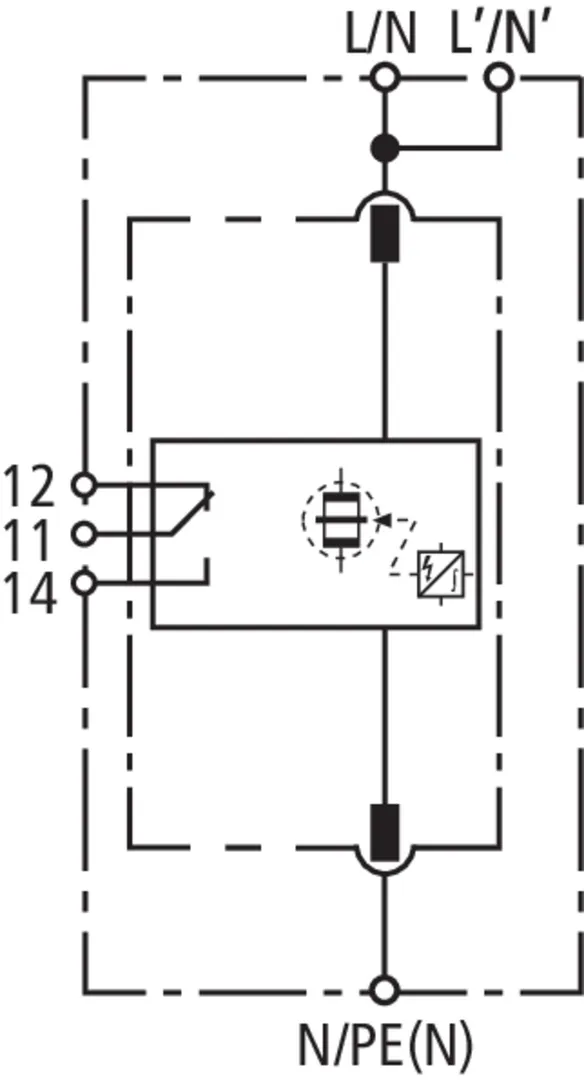

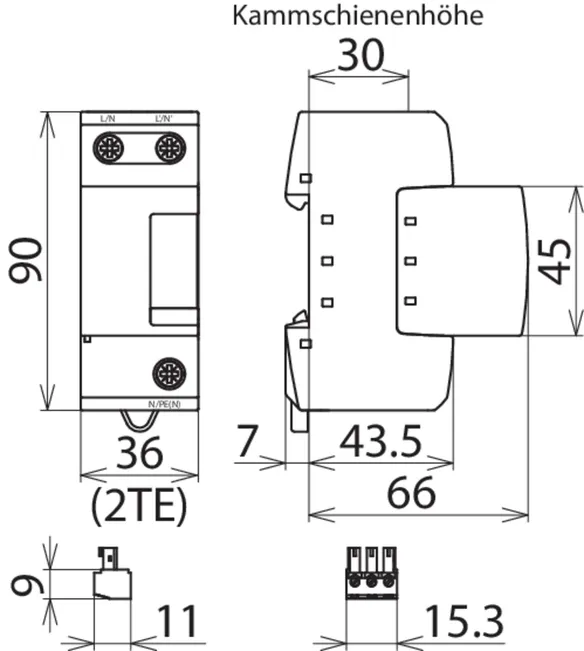

DEHNbloc M 1 ... FM

Scaricatore coordinato per corrente di fulmine, unipolare, modulare, con elevata capacità di scarica; con contatto di telesegnalamento per il controllo a distanza (contatto di scambio pulito).

3 Prodotti

Art. 961115 DB M 1 150 FM

GTIN (EAN) 4013364118577, Codice doganale (EU): 85363090, Peso lordo: 337.30 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

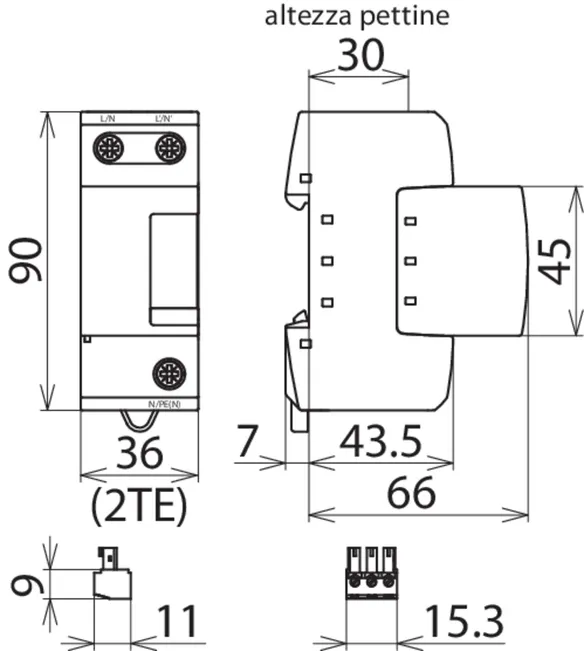

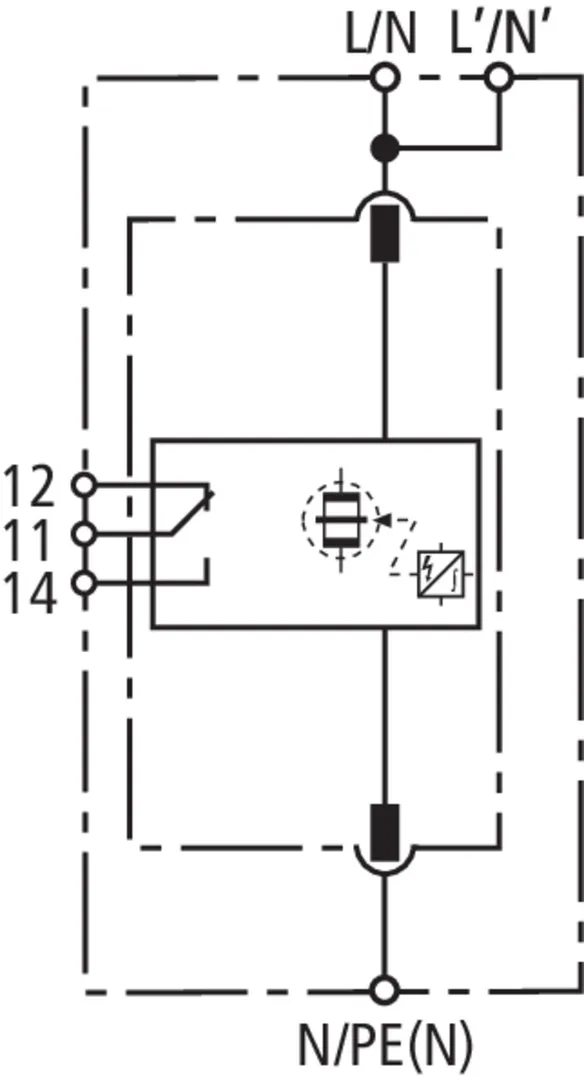

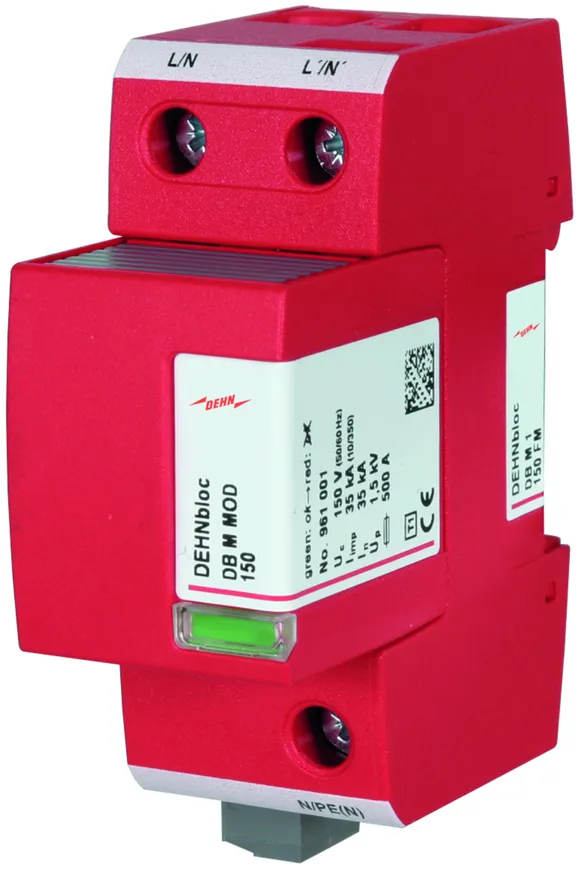

Scaricatore coordinato per corrente di fulmine DEHNbloc M 1 150 FM
Scaricatore coordinato per corrente di fulmine,
unipolare, modulare, con elevata capacità di scarica
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la
limitazione della corrente susseguente
Massima tensione continuativa: 150 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 35 kA
Estinzione di correnti susseguenti di rete: fino a 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DB M 1 150 FM
Art.: 961115
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	35 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 35 kA_eff (t_a ≤ 0,2 s)	500 A gG
Fusibile di protezione max. (L) fino I_CC = 35 kA_eff (t_a ≤ 5 s)	315 A gG
Omologazioni	UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	35 kA
Energia specifica (W/R)	306,25 kJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	35 kA_eff
Limitazione corrente susseguente / selettività	un fusibile da 35 A gG non interviene fino a 35 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 35 kA_eff (t_a ≤ 0,2 s)	500 A gG
Fusibile di protezione max. (L) fino I_CC = 35 kA_eff (t_a ≤ 5 s)	315 A gG
Fusibile di protezione max. (L) con I_CC > 35 kA_eff	200 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L/N, L'/N', N/PE(N)) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L/N, N/PE(N)) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L'/N') (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma del contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 961115 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961115 è stato aggiunto al carrello.

Apri Web-Shop

Art. 961125 DB M 1 255 FM

GTIN (EAN) 4013364118621, Codice doganale (EU): 85363090, Peso lordo: 359.30 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

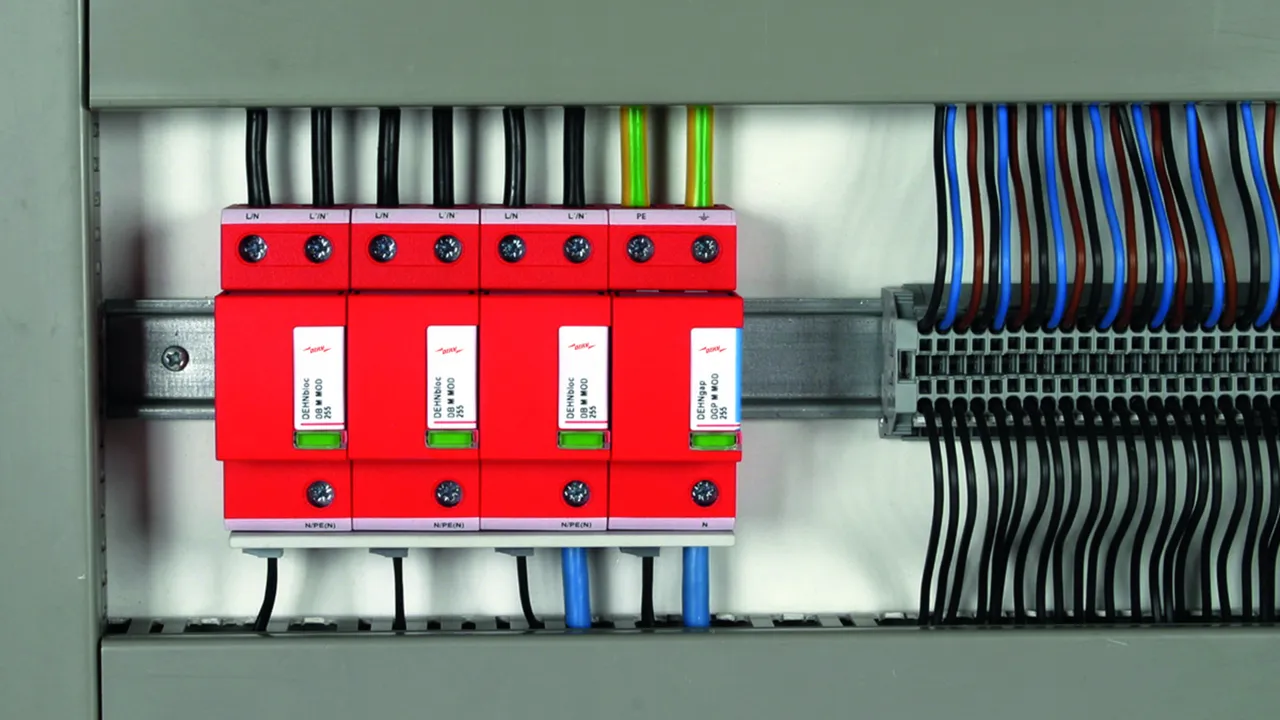

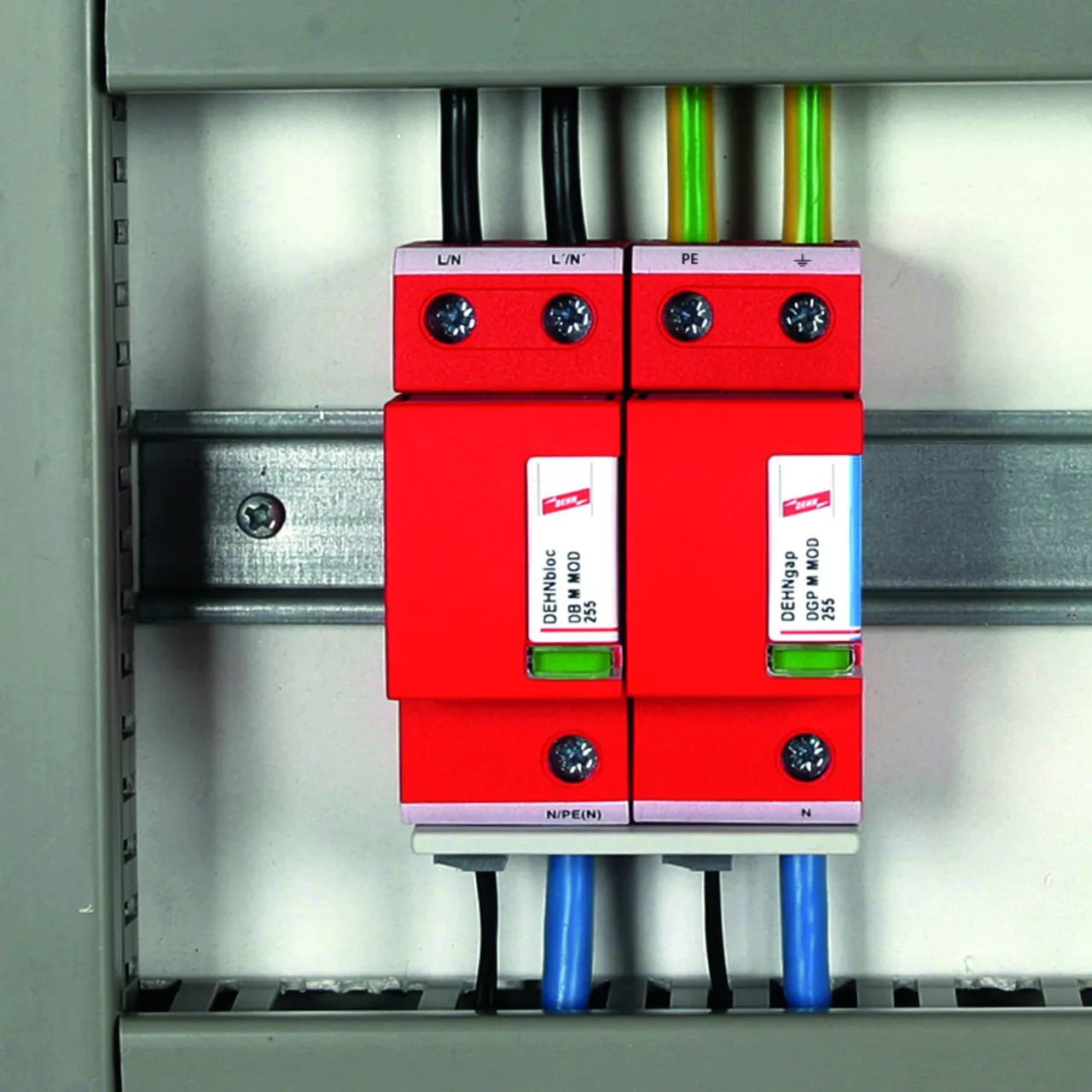

Scaricatore coordinato per corrente di fulmine DEHNbloc M 1 255 FM
Scaricatore coordinato per corrente di fulmine,
unipolare, modulare, con elevata capacità di scarica
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione della corrente susseguente
Massima tensione continuativa: 255 V AC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Estinzione di correnti susseguenti di rete: fino a 100 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DB M 1 255 FM
Art.: 961125
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Livello di protezione (U_P )	≤ 2,5 kV
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	315 A gG
Omologazioni	VDE, KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Energia specifica (W/R)	625,00 kJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente susseguente / selettività	un fusibile da 35 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L/N, L'/N', N/PE(N)) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L/N, N/PE(N)) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L'/N') (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / forma del contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)
– Limitazione / eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile di protezione max. (L) fino I_CC = 100 kA_eff (t_a ≤ 0,2 s)	500 A gG
– Fusibile di protezione max. (L) fino I_CC= 100 kA_eff(t_a≤ 5 s)	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	50 kA

Prodotto 961125 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961125 è stato aggiunto al carrello.

Apri Web-Shop

Art. 961135 DB M 1 320 FM

GTIN (EAN) 4013364118645, Codice doganale (EU): 85363090, Peso lordo: 346.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Scaricatore coordinato per corrente di fulmine DEHNbloc M 1 320 FM
Scaricatore coordinato per corrente di fulmine,
unipolare, modulare, con elevata capacità di scarica
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la
limitazione della corrente susseguente
Massima tensione continuativa: 440 V AC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 35 kA
Estinzione di correnti susseguenti di rete: fino a 100 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DB M 1 320 FM
Art.: 961135
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 2,5 kV
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	315 A gG
Omologazioni	UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione nominale AC (U_N )	277 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente susseguente / selettività	un fusibile da 35 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Fusibile di protezione max. (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	315 A gG
Fusibile di protezione max. (L) fino I_CC> 50 kA_eff	200 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (U_T) - Caratteristica	530 V / 120 min. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L/N, L'/N', N/PE(N)) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L/N, N/PE(N)) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L'/N') (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma del contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 961135 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961135 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNbloc modular

Dettagli

DEHNbloc M 1 ...

Art. 961110 DB M 1 150

Prodotto 961110 è stato aggiunto al blocco note.

Prodotto 961110 è stato aggiunto al carrello.

Art. 961120 DB M 1 255

Prodotto 961120 è stato aggiunto al blocco note.

Prodotto 961120 è stato aggiunto al carrello.

Art. 961130 DB M 1 320

Prodotto 961130 è stato aggiunto al blocco note.

Prodotto 961130 è stato aggiunto al carrello.

DEHNbloc M 1 ... FM

Art. 961115 DB M 1 150 FM

Prodotto 961115 è stato aggiunto al blocco note.

Prodotto 961115 è stato aggiunto al carrello.

Art. 961125 DB M 1 255 FM

Prodotto 961125 è stato aggiunto al blocco note.

Prodotto 961125 è stato aggiunto al carrello.

Art. 961135 DB M 1 320 FM

Prodotto 961135 è stato aggiunto al blocco note.

Prodotto 961135 è stato aggiunto al carrello.

DEHNbloc modular

Dettagli

DEHNbloc M 1 ...

Art. 961110 DB M 1 150

Non siete autorizzati per eseguire un download 961110.stp

Non siete autorizzati per eseguire un download 961110.igs

Non siete autorizzati per eseguire un download 961110.jt

Non siete autorizzati per eseguire un download 961110.dwg

Non siete autorizzati per eseguire un download 961110m_E.dxf

Non siete autorizzati per eseguire un download DEHN.961110.wspak

Non siete autorizzati per eseguire un download DEHN.961110.edz

Prodotto 961110 è stato aggiunto al blocco note.

Prodotto 961110 è stato aggiunto al carrello.

Art. 961120 DB M 1 255

Non siete autorizzati per eseguire un download 961110.stp

Non siete autorizzati per eseguire un download 961110.igs

Non siete autorizzati per eseguire un download 961110.jt

Non siete autorizzati per eseguire un download 961110.dwg

Non siete autorizzati per eseguire un download 961110m_E.dxf

Non siete autorizzati per eseguire un download DEHN.961120.wspak

Non siete autorizzati per eseguire un download DEHN.961120.edz

Prodotto 961120 è stato aggiunto al blocco note.

Prodotto 961120 è stato aggiunto al carrello.

Art. 961130 DB M 1 320

Non siete autorizzati per eseguire un download 961110.stp

Non siete autorizzati per eseguire un download 961110.igs

Non siete autorizzati per eseguire un download 961110.jt

Non siete autorizzati per eseguire un download 961110.dwg

Non siete autorizzati per eseguire un download 961110m_E.dxf

Non siete autorizzati per eseguire un download DEHN.961130.wspak

Non siete autorizzati per eseguire un download DEHN.961130.edz

Prodotto 961130 è stato aggiunto al blocco note.

Prodotto 961130 è stato aggiunto al carrello.

DEHNbloc M 1 ... FM

Art. 961115 DB M 1 150 FM

Non siete autorizzati per eseguire un download 961115.stp

Non siete autorizzati per eseguire un download 961115.igs

Non siete autorizzati per eseguire un download 961115.jt

Non siete autorizzati per eseguire un download 961115.dwg

Non siete autorizzati per eseguire un download 961115m_E.dxf

Non siete autorizzati per eseguire un download DEHN.961115.wspak

Non siete autorizzati per eseguire un download 961115_eplan.zip

Prodotto 961115 è stato aggiunto al blocco note.

Prodotto 961115 è stato aggiunto al carrello.

Art. 961125 DB M 1 255 FM

Non siete autorizzati per eseguire un download 961115.stp

Non siete autorizzati per eseguire un download 961115.igs

Non siete autorizzati per eseguire un download 961115.jt

Non siete autorizzati per eseguire un download 961115.dwg

Non siete autorizzati per eseguire un download 961115m_E.dxf

Non siete autorizzati per eseguire un download DEHN.961125.wspak

Non siete autorizzati per eseguire un download 961115_eplan.zip

Prodotto 961125 è stato aggiunto al blocco note.

Prodotto 961125 è stato aggiunto al carrello.

Art. 961135 DB M 1 320 FM

Non siete autorizzati per eseguire un download 961115.stp

Non siete autorizzati per eseguire un download 961115.igs

Non siete autorizzati per eseguire un download 961115.jt

Non siete autorizzati per eseguire un download 961115.dwg

Non siete autorizzati per eseguire un download 961115m_E.dxf

Non siete autorizzati per eseguire un download DEHN.961135.wspak

Non siete autorizzati per eseguire un download 961115_eplan.zip

Prodotto 961135 è stato aggiunto al blocco note.

Prodotto 961135 è stato aggiunto al carrello.
