Modulo di protezione per DEHNventil modular

Elevata capacità di scarica tramite potente spinterometro autoestinguente
Elevatissima continuità di servizio dell’impianto collegato a valle tramite limitazione della corrente susseguente RADAX-Flow

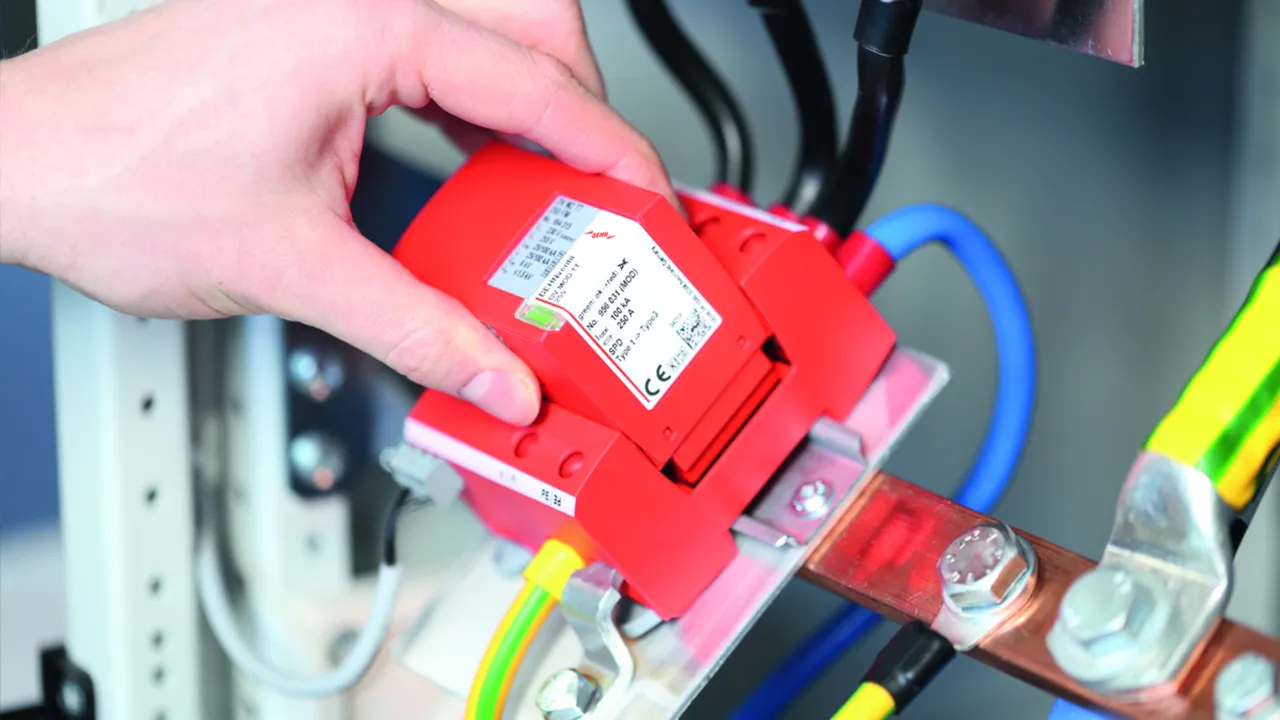

Facile sostituzione, senza attrezzi, del modulo di protezione tramite il sistema di blocco e tasto di sblocco modulo
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella
La sostituzione del modulo di protezione innestabile può essere eseguita senza il disinserimento della tensione di rete e senza la rimozione del frontale del quadro di distribuzione

In supporti protettivi multipolari raccomandiamo in caso di guasto di un modulo di sostituire tutta la serie di moduli di protezione.

Dettagli

Modulo di protezione a spinterometro RAC

5 Prodotti

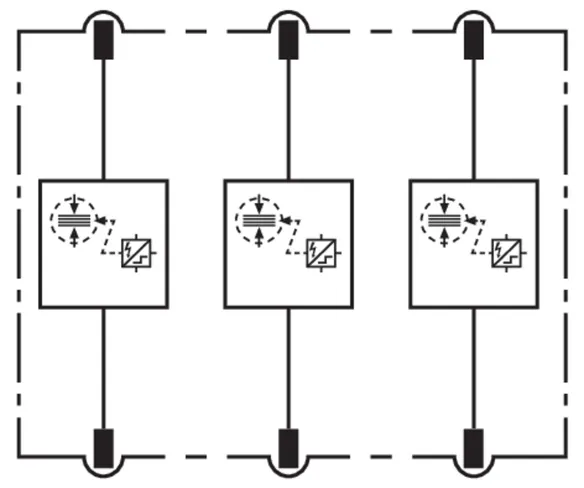

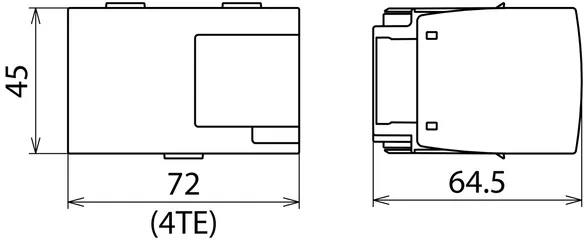

Art. 956030 DV MOD TNC 255

GTIN (EAN) 4013364510609, Codice doganale (EU): 85363090, Peso lordo: 269.21 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

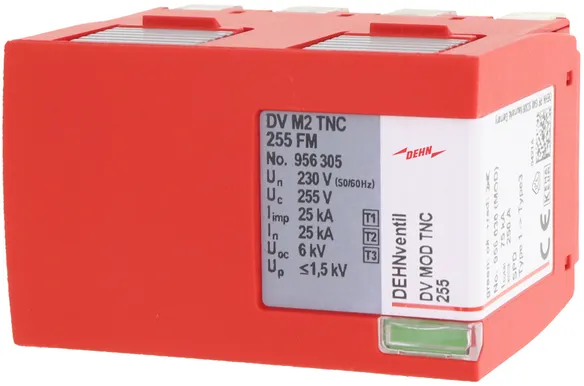

Modulo di protezione a spinterometro DV MOD TNC 255
Modulo di protezione di rete a spinterometro per tipo 1 + tipo 2 + tipo 3
scaricatore della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Tecnologia spinterometrica RAC ad alta efficienza
Indicazione di guasto mediante la marcatura
verde/rossa nella finestra di controllo
Tensione massima continuativa: AC 255 V
Corrente impulsiva di fulmine: 75 kA
Certificato VDE, KEMA

Fabbricato: DEHN
Tipo: DV MOD TNC 255
Art.: 956030
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	75 kA

Prodotto 956030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 956030 è stato aggiunto al carrello.

Apri Web-Shop

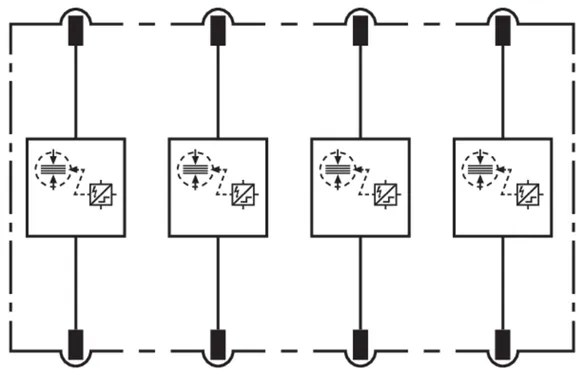

Art. 956040 DV MOD TNS 255

GTIN (EAN) 4013364510593, Codice doganale (EU): 85363090, Peso lordo: 333.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

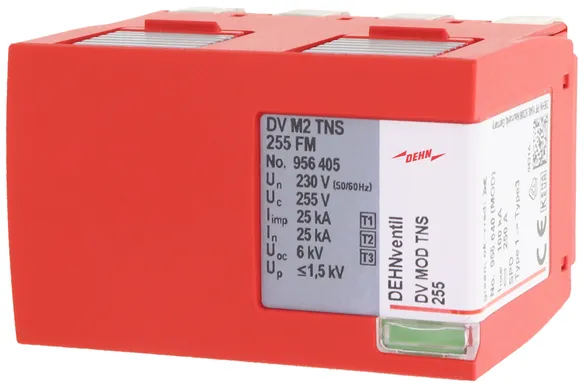

Modulo di protezione a spinterometro DV MOD TNS 255
Modulo di protezione di rete a spinterometro per tipo 1 + tipo 2 + tipo 3
scaricatore della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Tecnologia spinterometrica RAC ad alta efficienza
Indicazione di guasto mediante la marcatura
verde/rossa nella finestra di controllo
Tensione massima continuativa: AC 255 V
Corrente impulsiva di fulmine: 100 kA
Certificato VDE, KEMA

Fabbricato: DEHN
Tipo: DV MOD TNS 255
Art.: 956040
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA

Prodotto 956040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 956040 è stato aggiunto al carrello.

Apri Web-Shop

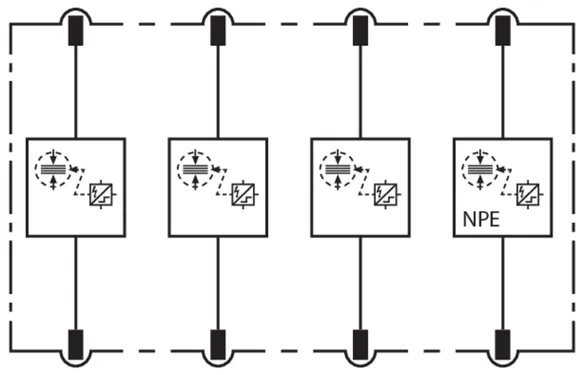

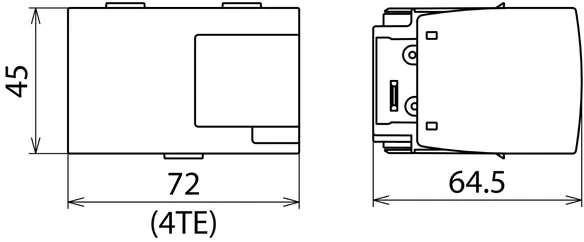

Art. 956031 DV MOD TT 255

GTIN (EAN) 4013364410275, Codice doganale (EU): 85363090, Peso lordo: 346.83 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

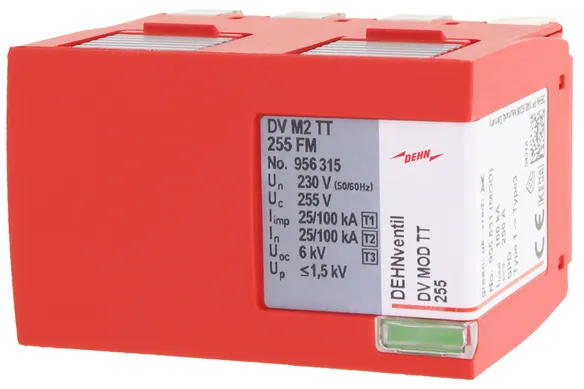

Modulo di protezione a spinterometro DV MOD TT 255
Modulo di protezione di rete a spinterometro per tipo 1 + tipo 2 + tipo 3
scaricatore della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Tecnologia spinterometrica RAC ad alta efficienza
Indicazione di guasto mediante la marcatura
verde/rossa nella finestra di controllo
Tensione massima continuativa: AC 255 V
Corrente impulsiva di fulmine: 100 kA
Certificato VDE, KEMA

Fabbricato: DEHN
Tipo: DV MOD TT 255
Art.: 956031
o similare.

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA

Prodotto 956031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 956031 è stato aggiunto al carrello.

Apri Web-Shop

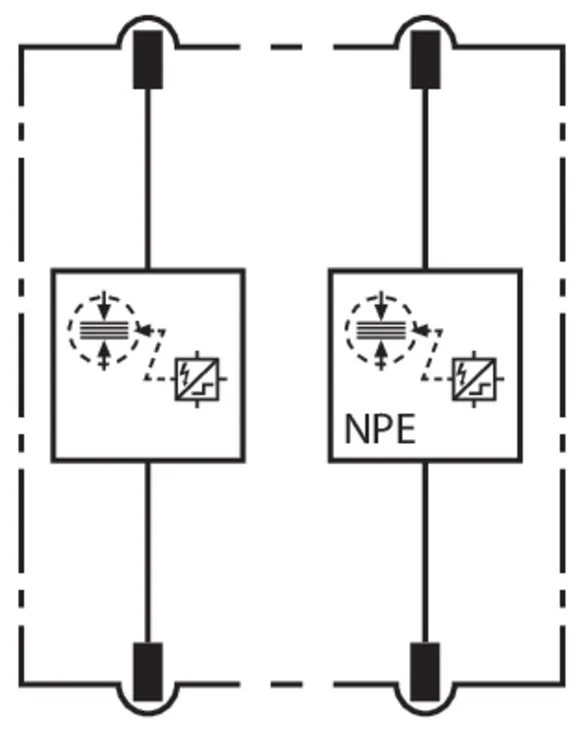

Art. 956020 DV MOD TN 255

GTIN (EAN) 4013364510616, Codice doganale (EU): 85363090, Peso lordo: 173.30 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

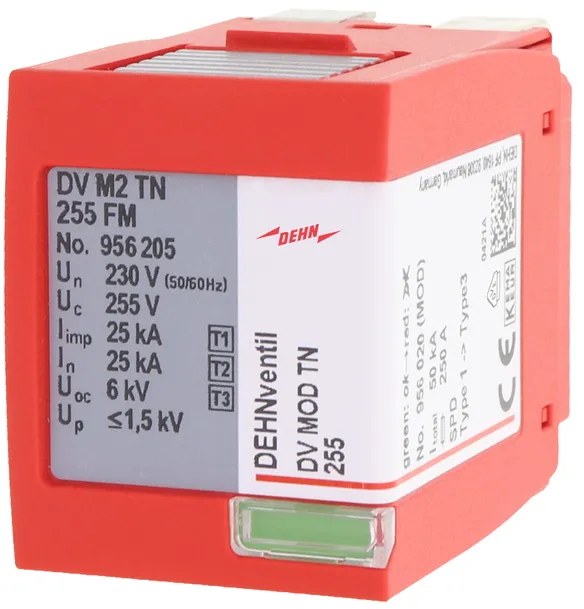

Modulo di protezione a spinterometro DV MOD TN 255
Modulo di protezione di rete a spinterometro per tipo 1 + tipo 2 + tipo 3
scaricatore della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Tecnologia spinterometrica RAC ad alta efficienza
Indicazione di guasto mediante la marcatura
verde/rossa nella finestra di controllo
Tensione massima continuativa: AC 255 V
Corrente impulsiva di fulmine: 50 kA
Certificato VDE, KEMA

Fabbricato: DEHN
Tipo: DV MOD TN 255
Art.: 956020
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA

Prodotto 956020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 956020 è stato aggiunto al carrello.

Apri Web-Shop

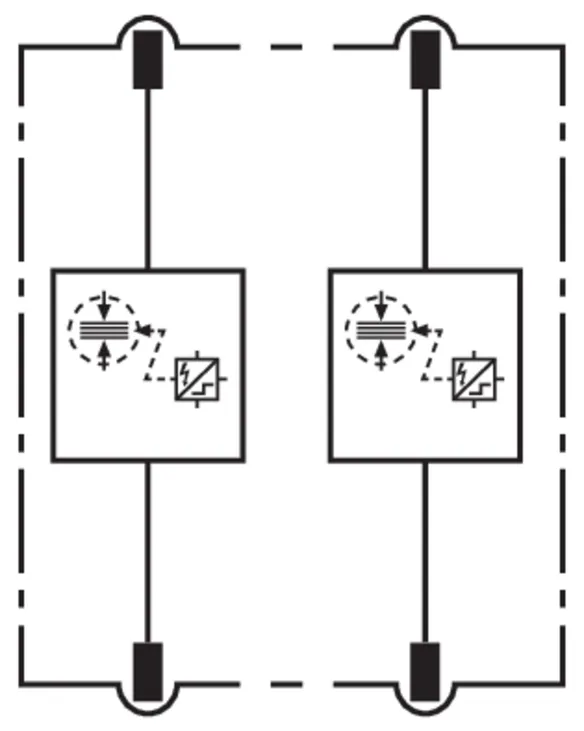

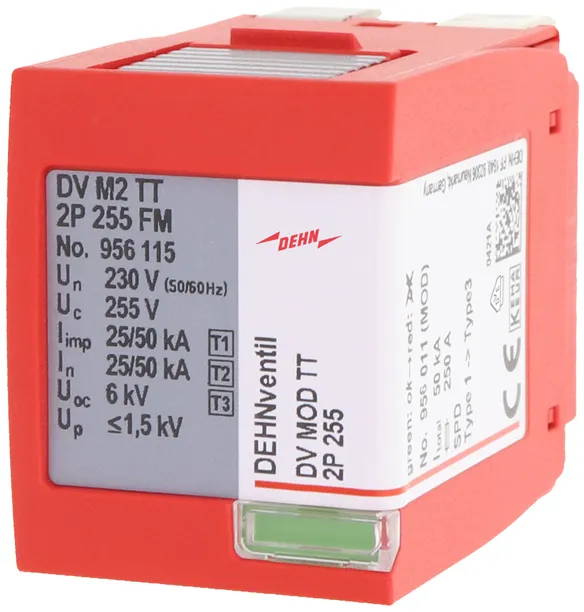

Art. 956011 DV MOD TT 2P 255

GTIN (EAN) 4013364400887, Codice doganale (EU): 85363090, Peso lordo: 191.83 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Modulo di protezione a spinterometro DV MOD TT 2P 255
Modulo di protezione di rete a spinterometro per tipo 1 + tipo 2 + tipo 3
scaricatore della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Tecnologia spinterometrica RAC ad alta efficienza
Indicazione di guasto mediante la marcatura
verde/rossa nella finestra di controllo
Tensione massima continuativa: AC 255 V
Corrente impulsiva di fulmine: 50 kAeff (prosp.)
Certificato VDE, KEMA

Fabbricato: DEHN
Tipo: DV MOD TT 2P 255
Art.: 956011
o similare.

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA

Prodotto 956011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 956011 è stato aggiunto al carrello.

Apri Web-Shop

Modulo di protezione a spinterometro

Modulo di protezione a spinterometro per le fasi, per DEHNventil M ...

1 Prodotto

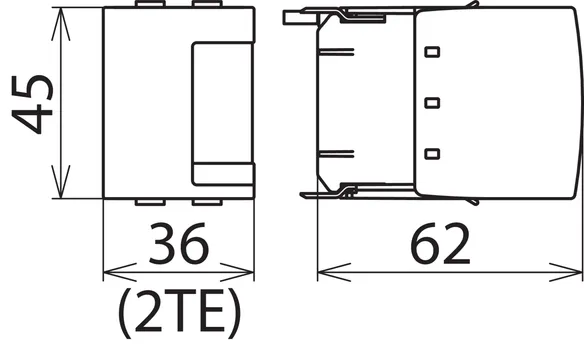

Art. 951001 DV MOD 255

GTIN (EAN) 4013364108066, Codice doganale (EU): 85363090, Peso lordo: 204.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

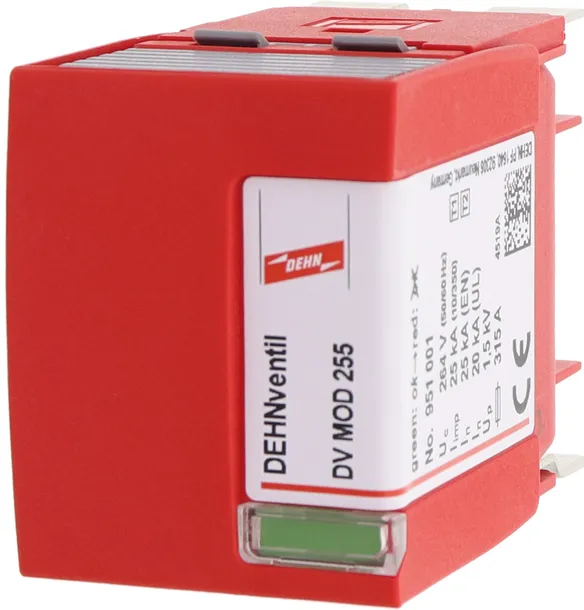

Modulo di protezione a spinterometro DV MOD 255
Modulo di protezione di rete a spinterometro per scaricatore di tipo 1 + tipo 2
della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Spinterometro autoestinguente ad alta efficienza
Indicazione di guasto mediante la marcatura
verde/rossa nella finestra di controllo
Tensione massima continuativa: 264 V AC
Corrente impulsiva di fulmine: 25 kA

Fabbricato: DEHN
Tipo: DV MOD 255
Art.: 951001
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	264 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA

Prodotto 951001 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 951001 è stato aggiunto al carrello.

Apri Web-Shop

Modulo di protezione a spinterometro N-PE

Modulo di protezione a spinterometro N-PE per DEHNventil M ... con circuito ... + 1

2 Prodotti

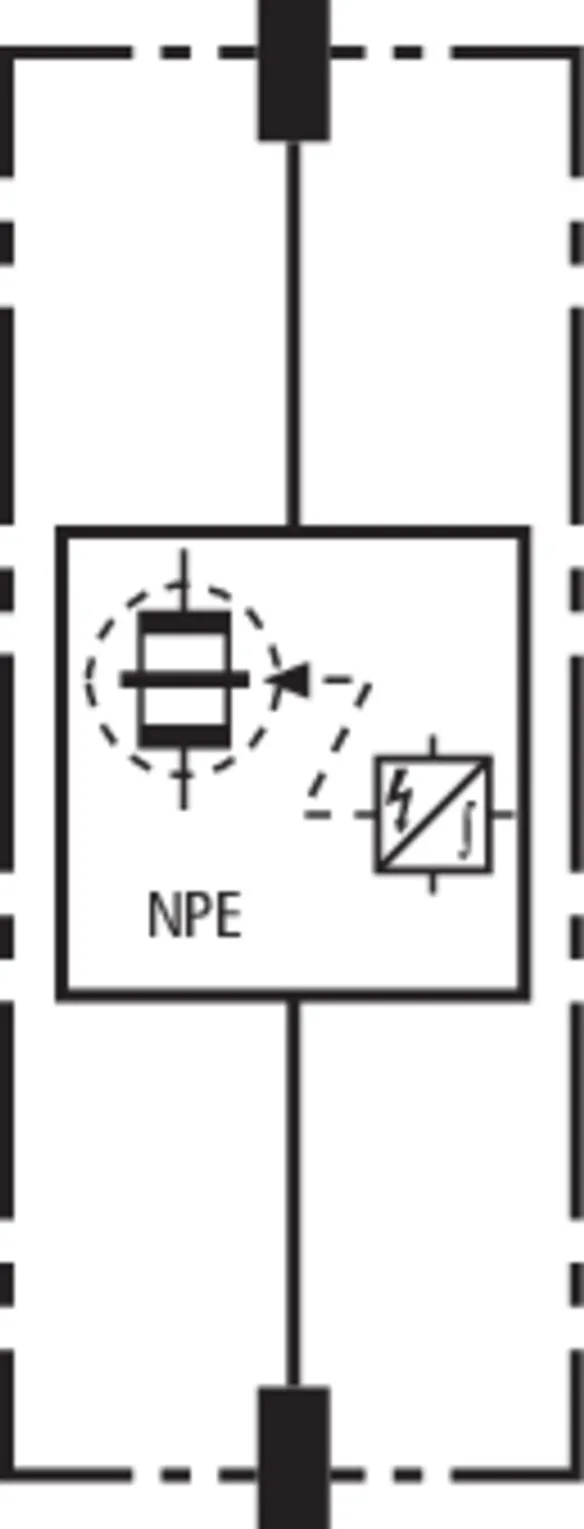

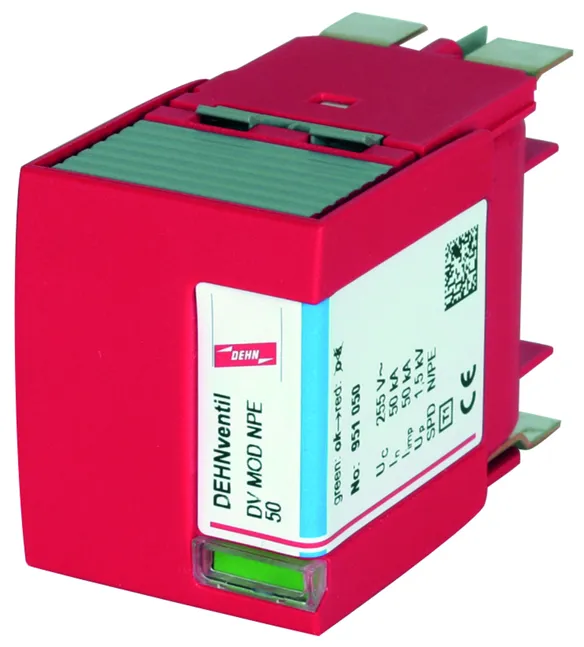

Art. 951050 DV MOD NPE 50

GTIN (EAN) 4013364108073, Codice doganale (EU): 85363030, Peso lordo: 182.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Modulo di protezione a spinterometro NPE DV MOD NPE 50
Modulo di protezione a spinterometro N-PE per DEHNventil M ...
SPD Tipo 1 secondo CEI EN 61643-11
SPD della famiglia di prodotti Red/Line
Tensione massima continuativa: 255 V AC
Corrente impulsiva di fulmine (10/350 µs): 50 kA

Fabbricato: DEHN
Tipo: DV MOD NPE 50
Art.: 951050
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA

Prodotto 951050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 951050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 951100 DV MOD NPE 100

GTIN (EAN) 4013364108080, Codice doganale (EU): 85363030, Peso lordo: 183.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

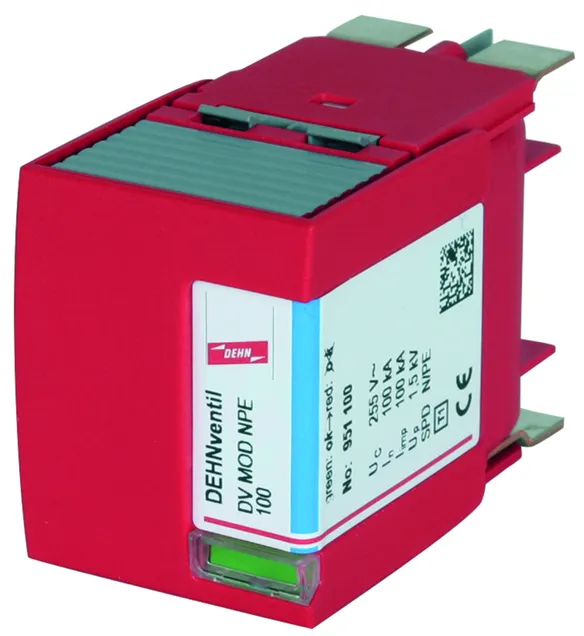

Modulo di protezione a spinterometro NPE DV MOD NPE 100
Modulo di protezione a spinterometro N-PE per DEHNventil M ...
SPD Tipo 1 secondo CEI EN 61643-11
SPD della famiglia di prodotti Red/Line
Tensione massima continuativa: 255 V AC
Corrente impulsiva di fulmine (10/350 µs): 100 kA

Fabbricato: DEHN
Tipo: DV MOD NPE 100
Art.: 951100
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA

Prodotto 951100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 951100 è stato aggiunto al carrello.

Apri Web-Shop

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	75 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Estinzione corrente susseguente di rete [L-N] AC (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 32 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Estinzione corrente susseguente di rete [L-N] AC (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 32 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Estinzione corrente susseguente di rete [L-N] AC (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 32 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Estinzione corrente susseguente di rete [L-N] AC (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 32 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Estinzione corrente susseguente di rete [L-N] AC (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 32 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff

Results for products (0)

Results for content (0)

Modulo di protezione per DEHNventil modular

Dettagli

Modulo di protezione a spinterometro RAC

Art. 956030 DV MOD TNC 255

Prodotto 956030 è stato aggiunto al blocco note.

Prodotto 956030 è stato aggiunto al carrello.

Art. 956040 DV MOD TNS 255

Prodotto 956040 è stato aggiunto al blocco note.

Prodotto 956040 è stato aggiunto al carrello.

Art. 956031 DV MOD TT 255

Prodotto 956031 è stato aggiunto al blocco note.

Prodotto 956031 è stato aggiunto al carrello.

Art. 956020 DV MOD TN 255

Prodotto 956020 è stato aggiunto al blocco note.

Prodotto 956020 è stato aggiunto al carrello.

Art. 956011 DV MOD TT 2P 255

Prodotto 956011 è stato aggiunto al blocco note.

Prodotto 956011 è stato aggiunto al carrello.

Modulo di protezione a spinterometro

Art. 951001 DV MOD 255

Prodotto 951001 è stato aggiunto al blocco note.

Prodotto 951001 è stato aggiunto al carrello.

Modulo di protezione a spinterometro N-PE

Art. 951050 DV MOD NPE 50

Prodotto 951050 è stato aggiunto al blocco note.

Prodotto 951050 è stato aggiunto al carrello.

Art. 951100 DV MOD NPE 100

Prodotto 951100 è stato aggiunto al blocco note.

Prodotto 951100 è stato aggiunto al carrello.

Modulo di protezione per DEHNventil modular

Dettagli

Modulo di protezione a spinterometro RAC

Art. 956030 DV MOD TNC 255

Non siete autorizzati per eseguire un download 954030.stp

Non siete autorizzati per eseguire un download 954030.iges

Non siete autorizzati per eseguire un download 954030.jt

Non siete autorizzati per eseguire un download 954030.dwg

Non siete autorizzati per eseguire un download 954030m_D.dxf

Prodotto 956030 è stato aggiunto al blocco note.

Prodotto 956030 è stato aggiunto al carrello.

Art. 956040 DV MOD TNS 255

Non siete autorizzati per eseguire un download 954031_954040.stp

Non siete autorizzati per eseguire un download 954031_954040.iges

Non siete autorizzati per eseguire un download 954031_954040.jt

Non siete autorizzati per eseguire un download 954031_954040.dwg

Non siete autorizzati per eseguire un download 954031+040m_D.dxf

Prodotto 956040 è stato aggiunto al blocco note.

Prodotto 956040 è stato aggiunto al carrello.

Art. 956031 DV MOD TT 255

Non siete autorizzati per eseguire un download 954031_954040.stp

Non siete autorizzati per eseguire un download 954031_954040.iges

Non siete autorizzati per eseguire un download 954031_954040.jt

Non siete autorizzati per eseguire un download 954031_954040.dwg

Non siete autorizzati per eseguire un download 954031+040m_D.dxf

Prodotto 956031 è stato aggiunto al blocco note.

Prodotto 956031 è stato aggiunto al carrello.

Art. 956020 DV MOD TN 255

Non siete autorizzati per eseguire un download 954011_954020.stp

Non siete autorizzati per eseguire un download 954011_954020.iges

Non siete autorizzati per eseguire un download 954011_954020.jt

Non siete autorizzati per eseguire un download 954011_954020.dwg

Non siete autorizzati per eseguire un download 954011_954020m_D.dxf

Prodotto 956020 è stato aggiunto al blocco note.

Prodotto 956020 è stato aggiunto al carrello.

Art. 956011 DV MOD TT 2P 255

Non siete autorizzati per eseguire un download 954011_954020.stp

Non siete autorizzati per eseguire un download 954011_954020.iges

Non siete autorizzati per eseguire un download 954011_954020.jt

Non siete autorizzati per eseguire un download 954011_954020.dwg

Non siete autorizzati per eseguire un download 954011_954020m_D.dxf

Prodotto 956011 è stato aggiunto al blocco note.

Prodotto 956011 è stato aggiunto al carrello.

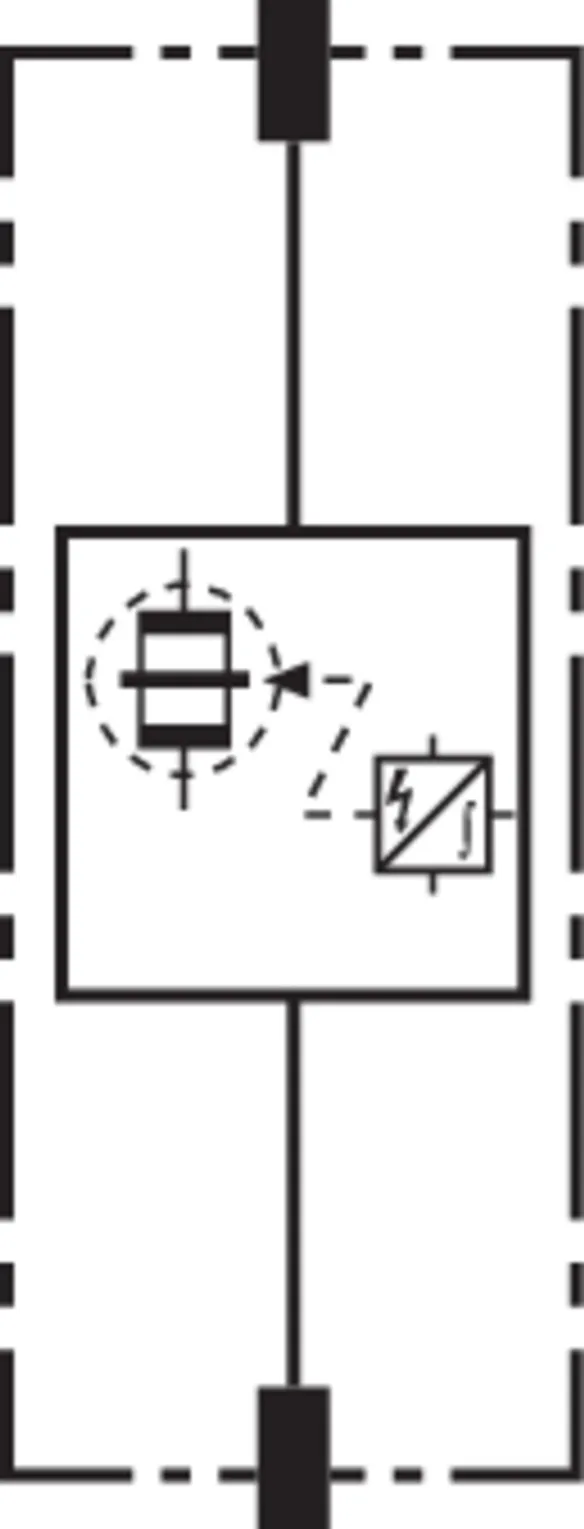

Modulo di protezione a spinterometro

Art. 951001 DV MOD 255

Non siete autorizzati per eseguire un download 951001m_E.dxf

Prodotto 951001 è stato aggiunto al blocco note.

Prodotto 951001 è stato aggiunto al carrello.

Modulo di protezione a spinterometro N-PE

Art. 951050 DV MOD NPE 50

Non siete autorizzati per eseguire un download 951001m_E.dxf

Prodotto 951050 è stato aggiunto al blocco note.

Prodotto 951050 è stato aggiunto al carrello.

Art. 951100 DV MOD NPE 100

Non siete autorizzati per eseguire un download 951001m_E.dxf

Prodotto 951100 è stato aggiunto al blocco note.

Prodotto 951100 è stato aggiunto al carrello.
