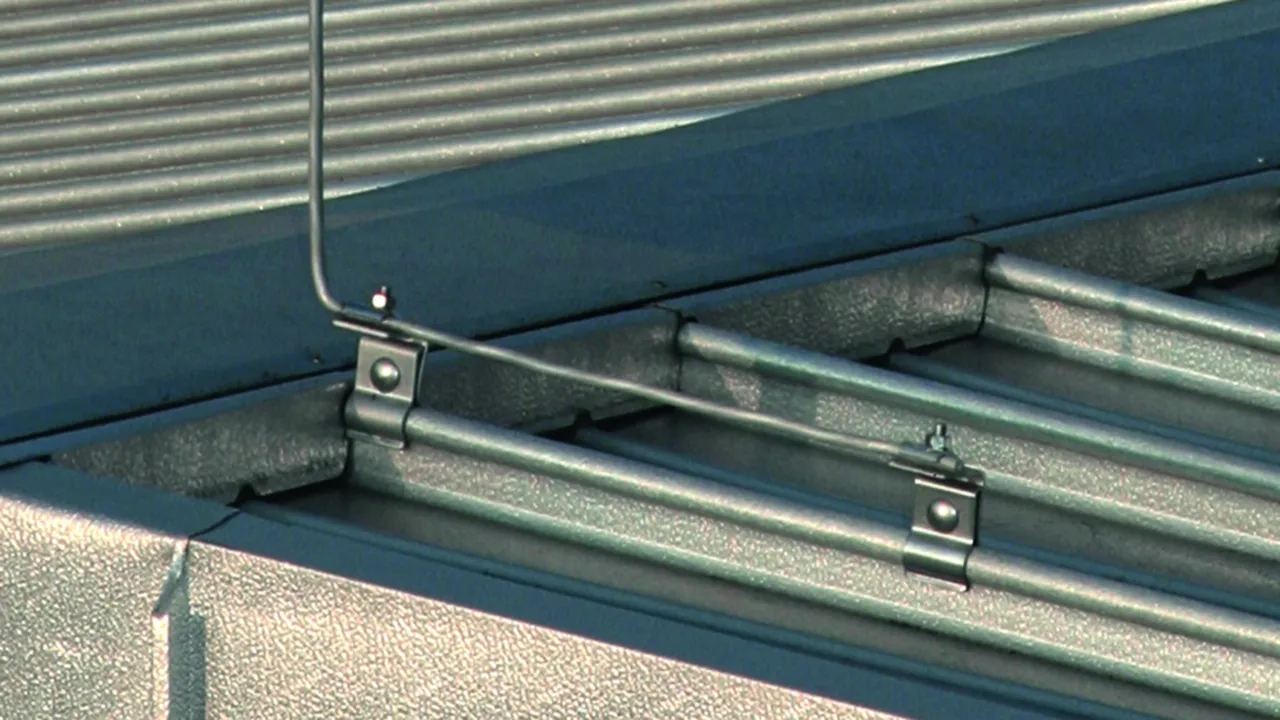

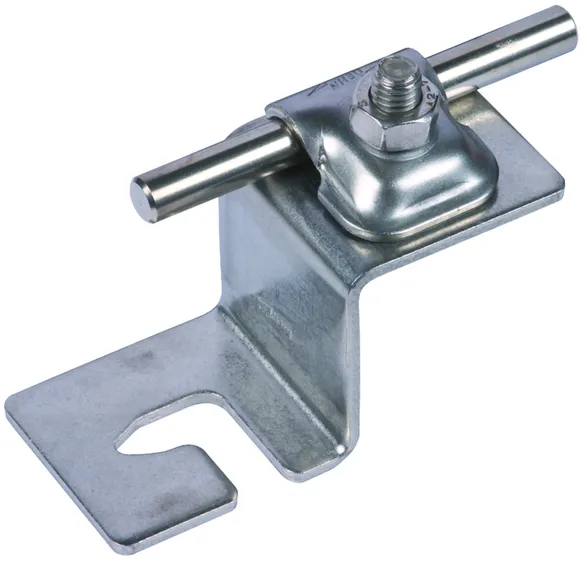

Staffa portafilo per tetti metallici

Per il fissaggio di ulteriori dispositivi di captatazione su coperture metalliche.
Con l'utilizzo di 2 pezzi delle staffe provate per il corrispondente tipo di profilo della copertura metallica (morsetti/ cavallotto di fisaggio) è garantita la portata con corrente di fulmine di 100 kA (10/350 µs).

Per tetti con scanalatura verticale arrotondata, con cavallotto di fissaggio

2 Prodotti

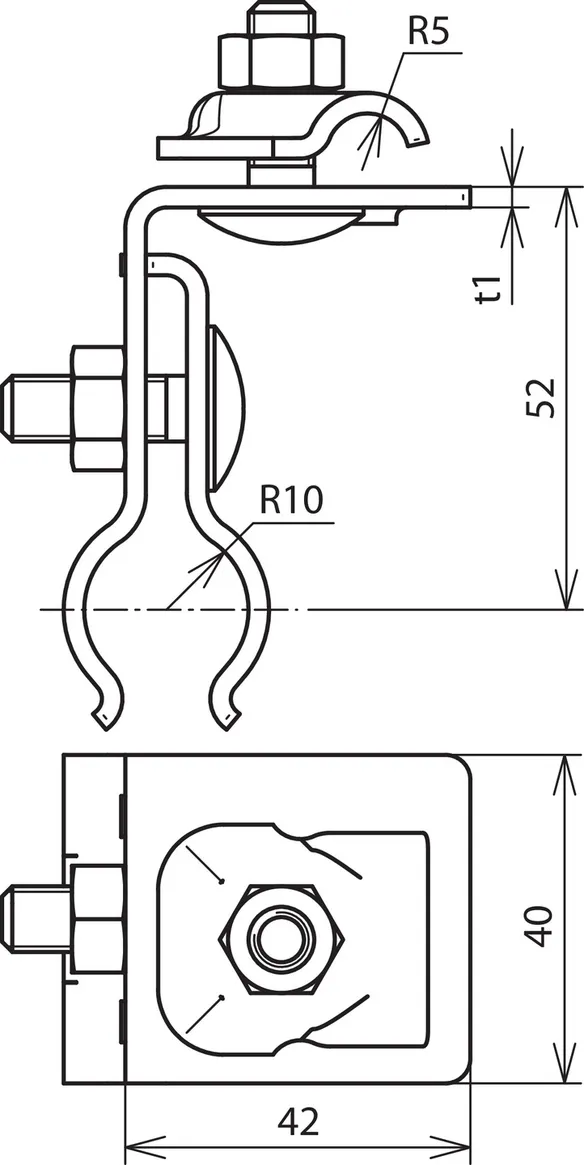

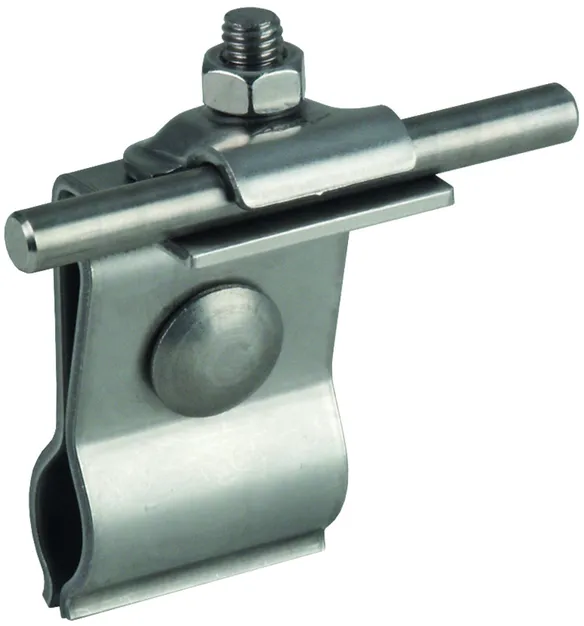

Art. 223010 DLH KB 6.10 RSF20.25 V2A

GTIN (EAN) 4013364092778, Codice doganale (EU): 85389099, Peso lordo: 186.30 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 223010.stp

      Non siete autorizzati per eseguire un download 223010.stp

      Login
    • 223010.igs

      Non siete autorizzati per eseguire un download 223010.igs

      Login
    • 223010.jt

      Non siete autorizzati per eseguire un download 223010.jt

      Login
    • 223010.dwg

      Non siete autorizzati per eseguire un download 223010.dwg

      Login
    • 223010m_D.dxf

      Non siete autorizzati per eseguire un download 223010m_D.dxf

      Login
Staffa portafilo per tetti con scanalatura verticale arrotondata, con cavallotto di fissaggio
Staffa portafilo per tetti metallici per il fissaggio di ulteriori dispositivi di captatazione su coperture metalliche.
Con l'utilizzo di 2 pezzi delle staffe provate per il corrispondente tipo di profilo della copertura metallica (morsetti/ cavallotto di fisaggio) è garantita la portata con corrente di fulmine di 100 kA (10/350 µs)
Materiale staffa portafilo per tetti: INOX
Campo di serraggio: Ø20-25 mm
Modello staffa portafilo: cavallotto di fissaggio
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DLH KB 6.10 RSF20.25 V2A
Art.: 223010
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Campo di serraggio Ø20-25 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 223010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 223040 DLH KB 6.10 RSF20.25 AL

GTIN (EAN) 4013364096752, Codice doganale (EU): 85389099, Peso lordo: 102.30 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 223010.stp

      Non siete autorizzati per eseguire un download 223010.stp

      Login
    • 223010.igs

      Non siete autorizzati per eseguire un download 223010.igs

      Login
    • 223010.jt

      Non siete autorizzati per eseguire un download 223010.jt

      Login
    • 223010.dwg

      Non siete autorizzati per eseguire un download 223010.dwg

      Login
    • 223010m_D.dxf

      Non siete autorizzati per eseguire un download 223010m_D.dxf

      Login
Staffa portafilo per tetti con scanalatura verticale arrotondata, con cavallotto di fissaggio
Staffa portafilo per tetti metallici per il fissaggio di ulteriori dispositivi di captatazione su coperture metalliche.
Con l'utilizzo di 2 pezzi delle staffe provate per il corrispondente tipo di profilo della copertura metallica (morsetti/ cavallotto di fisaggio) è garantita la portata con corrente di fulmine di 100 kA (10/350 µs)
Materiale staffa portafilo per tetti: Al
Campo di serraggio: Ø20-25 mm
Modello staffa portafilo: cavallotto di fisssaggio
Materiale staffa portafilo: Al
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DLH KB 6.10 RSF20.25 AL
Art.: 223040
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti Al
Campo di serraggio Ø20-25 mm
Materiale staffa portafilo Al
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 223040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223040 è stato aggiunto al carrello.

Apri Web-Shop

Per tetti con scanalatura verticale arrotondata, con DEHNgrip

2 Prodotti

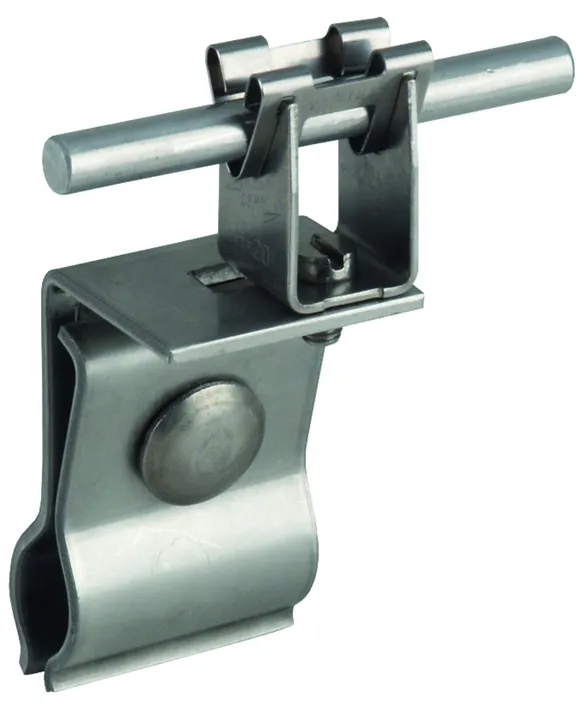

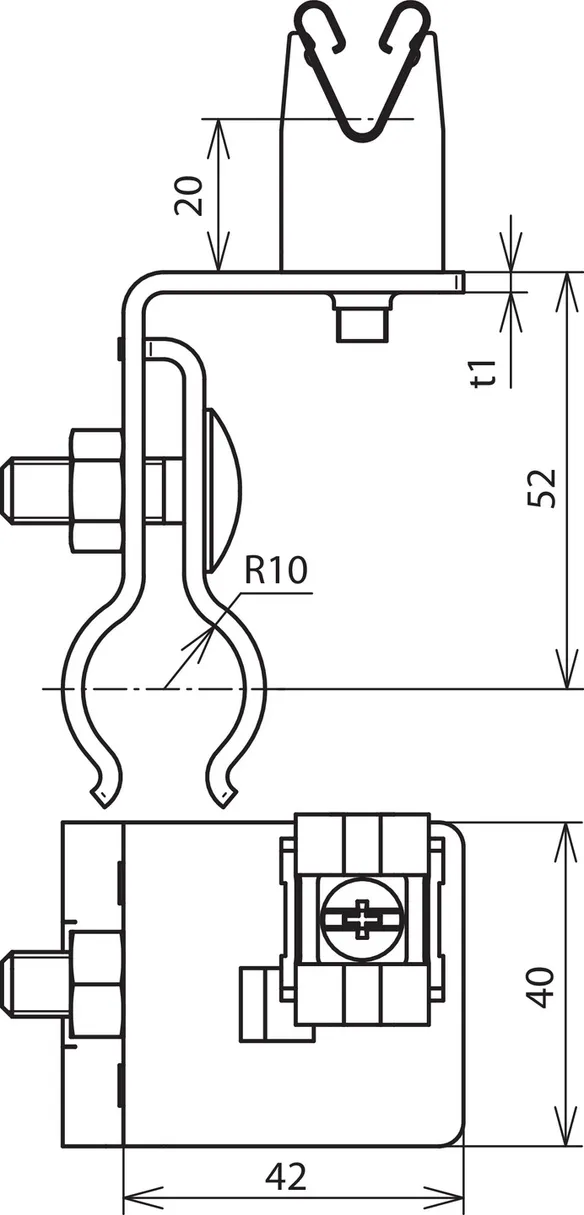

Art. 223011 DLH DG 8 RSF20.25 V2A

GTIN (EAN) 4013364092785, Codice doganale (EU): 85389099, Peso lordo: 170.02 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 223011.stp

      Non siete autorizzati per eseguire un download 223011.stp

      Login
    • 223011.igs

      Non siete autorizzati per eseguire un download 223011.igs

      Login
    • 223011.jt

      Non siete autorizzati per eseguire un download 223011.jt

      Login
    • 223011.dwg

      Non siete autorizzati per eseguire un download 223011.dwg

      Login
    • 223011m_D.dxf

      Non siete autorizzati per eseguire un download 223011m_D.dxf

      Login
Staffa portafilo per tetti metallici con DEHNgrip in INOX (scanalatura verticale arrotondata)
Staffa portafilo per tetti metallici per il fissaggio di ulteriori dispositivi di captazione
Materiale staffa portafilo per tetti: INOX
Campo di serraggio: Ø20-25 mm
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-4

Fabbricato: DEHN
Tipo: DLH DG 8 RSF20.25 V2A
Art.: 223011
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Campo di serraggio Ø20-25 mm
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-4

Prodotto 223011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 223041 DLH DG 8 RSF20.25 AL

GTIN (EAN) 4013364096769, Codice doganale (EU): 85389099, Peso lordo: 99.02 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 223011.stp

      Non siete autorizzati per eseguire un download 223011.stp

      Login
    • 223011.igs

      Non siete autorizzati per eseguire un download 223011.igs

      Login
    • 223011.igs

      Non siete autorizzati per eseguire un download 223011.igs

      Login
    • 223011.dwg

      Non siete autorizzati per eseguire un download 223011.dwg

      Login
    • 223011m_D.dxf

      Non siete autorizzati per eseguire un download 223011m_D.dxf

      Login
Staffa portafilo per tetti metallici per tetti con scanalatura verticale arrotondata, con DEHNgrip Al
Staffa portafilo per tetti metallici per il fissaggio di dispositivi di captatazione supplementari su coperture metalliche
Materiale staffa portafilo per tetti: Al
Campo di serraggio: Ø20-25 mm
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-4

Fabbricato: DEHN
Tipo: DLH DG 8 RSF20.25 AL
Art.: 223041
o similare.



Caratteristiche tecniche

Materiale staffa portafilo per tetti Al
Campo di serraggio Ø20-25 mm
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-4

Prodotto 223041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223041 è stato aggiunto al carrello.

Apri Web-Shop

Per tetti con scanalatura a serraggio, con cavallotto di fissaggio (p.es. RIB-ROOF SPEED 500 ditta Zambelli)

1 Prodotto

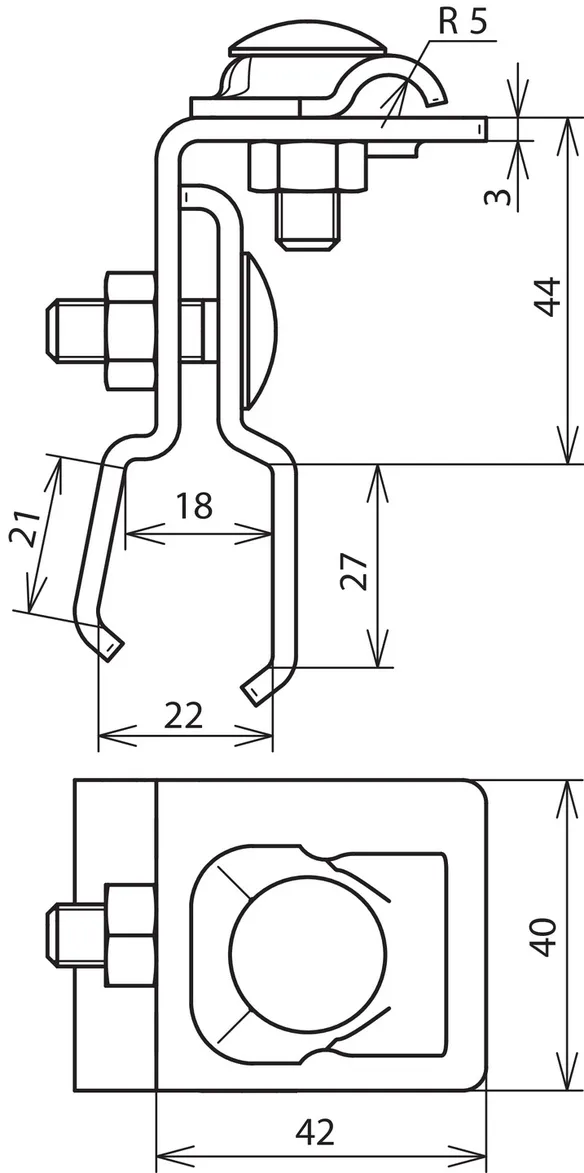

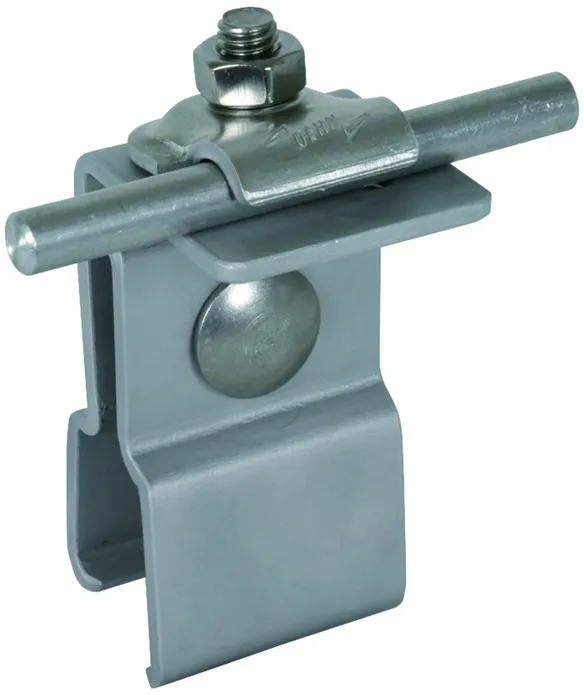

Art. 223070 DLH KB 6.10 KF18.22 AL

GTIN (EAN) 4013364108738, Codice doganale (EU): 85389099, Peso lordo: 105.62 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 223070.stp

      Non siete autorizzati per eseguire un download 223070.stp

      Login
    • 223070.igs

      Non siete autorizzati per eseguire un download 223070.igs

      Login
    • 223070.jt

      Non siete autorizzati per eseguire un download 223070.jt

      Login
    • 223070.dwg

      Non siete autorizzati per eseguire un download 223070.dwg

      Login
    • 223070m_D.dxf

      Non siete autorizzati per eseguire un download 223070m_D.dxf

      Login
Staffa portafilo per tetti metallici per tetti con scanalatura a serraggio, con cavallotto di fissaggio
Staffa portafilo per tetti metallici per il fissaggio di ulteriori dispositivi di captatazione su coperture metalliche.
Con l'utilizzo di 2 pezzi delle staffe provate per il corrispondente tipo di profilo della copertura metallica (morsetti/ cavallotto di fisaggio) è garantita la portata con corrente di fulmine di 100 kA (10/350 µs)
Materiale staffa portafilo per tetti: Al
Campo di serraggio: ca. 18 / 22 mm
Modello staffa portafilo: cavallotto di fissaggio
Materiale staffa portafilo: Al
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DLH KB 6.10 KF18.22 AL
Art.: 223070
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti Al
Campo di serraggio ca. 18 / 22 mm
Materiale staffa portafilo Al
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 223070 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223070 è stato aggiunto al carrello.

Apri Web-Shop

Per tetti con scanalatura a serraggio, con DEHNgrip (ad es. RIB-ROOF Speed 500 ditta Zambelli)

1 Prodotto

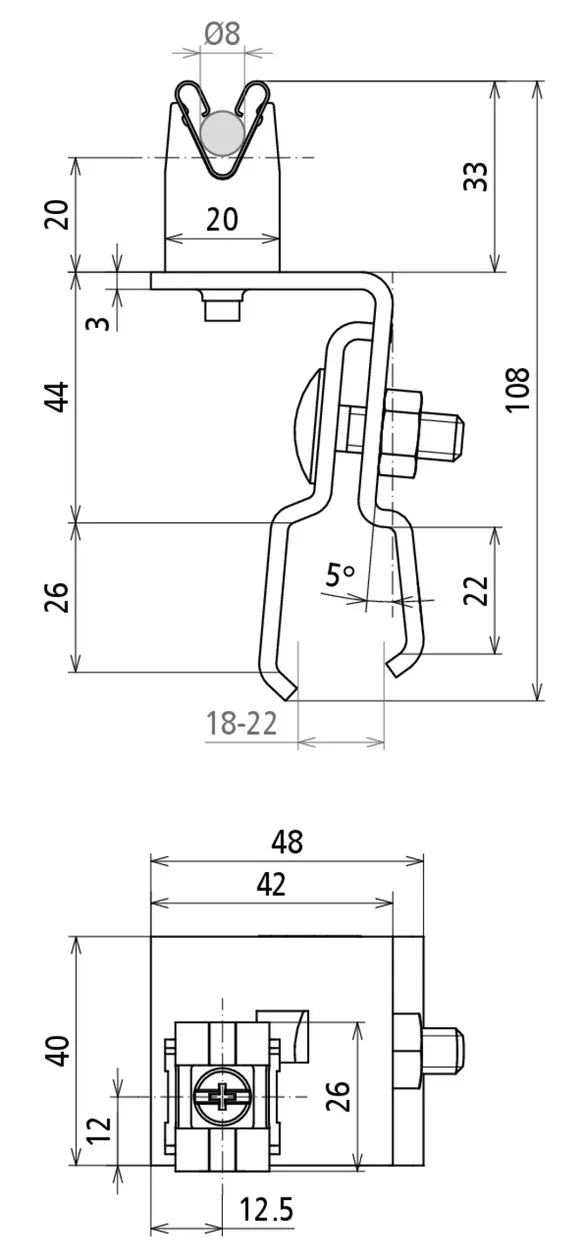

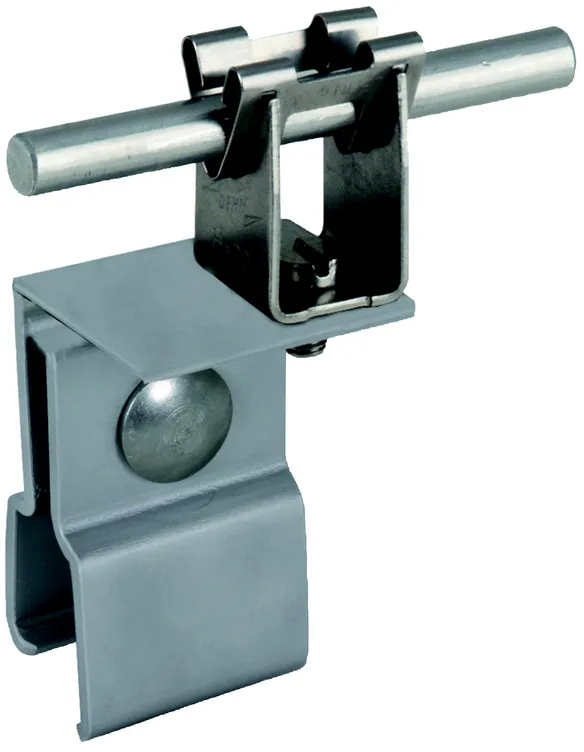

Art. 223071 DLH DG 8 KF18.22 AL

GTIN (EAN) 4013364108745, Codice doganale (EU): 85389099, Peso lordo: 96.80 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 223071.stp

      Non siete autorizzati per eseguire un download 223071.stp

      Login
    • 223071.igs

      Non siete autorizzati per eseguire un download 223071.igs

      Login
    • 223071.jt

      Non siete autorizzati per eseguire un download 223071.jt

      Login
    • 223071.dwg

      Non siete autorizzati per eseguire un download 223071.dwg

      Login
    • 223071m_D.dxf

      Non siete autorizzati per eseguire un download 223071m_D.dxf

      Login
Staffa portafilo per tetto metallico con staffa portafilo DEHNgrip Al (scanalatura a serraggio)
Staffa portafilo per tetti, per tetti metallici, per il fissaggio
di dispositivi di captazione aggiuntivi,
Materiale staffa portafilo per tetti: Al
Campo di serraggio: ca. 18 / 22 mm
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DLH DG 8 KF18.22 AL
Art.: 223071
o similare.



Caratteristiche tecniche

Materiale staffa portafilo per tetti Al
Campo di serraggio ca. 18 / 22 mm
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-1

Prodotto 223071 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223071 è stato aggiunto al carrello.

Apri Web-Shop

Per tetti con scanalatura verticale, con cavallotto di fissaggio

1 Prodotto

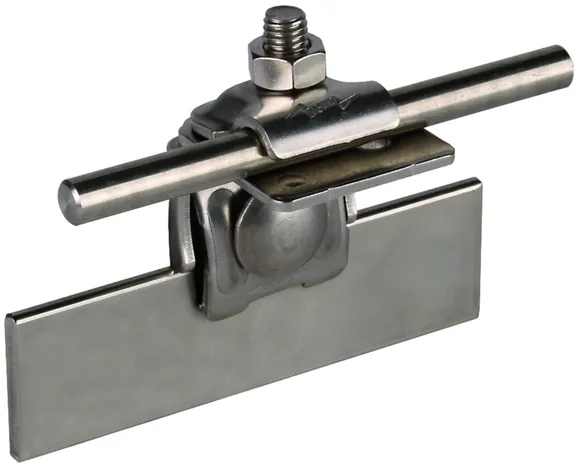

Art. 365059 FK KB 6.10 KBF0.7 8 W V2A

GTIN (EAN) 4013364091856, Codice doganale (EU): 85359000, Peso lordo: 136.30 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 365059.stp

      Non siete autorizzati per eseguire un download 365059.stp

      Login
    • 365059.igs

      Non siete autorizzati per eseguire un download 365059.igs

      Login
    • 365059.jt

      Non siete autorizzati per eseguire un download 365059.jt

      Login
    • 365059.dwg

      Non siete autorizzati per eseguire un download 365059.dwg

      Login
    • 365059m_D.dxf

      Non siete autorizzati per eseguire un download 365059m_D.dxf

      Login

Materiale staffa portafilo per tetti: INOX
Campo di serraggio: 0,7-8 mm
Modello staffa portafilo: cavallotto di fissaggio
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK KB 6.10 KBF0.7 8 W V2A
Art.: 365059
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Campo di serraggio 0,7-8 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa
Riferimento norma CEI EN 62561-1

Prodotto 365059 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365059 è stato aggiunto al carrello.

Apri Web-Shop

Per tetti con scanalatura verticale, con DEHNgrip

1 Prodotto

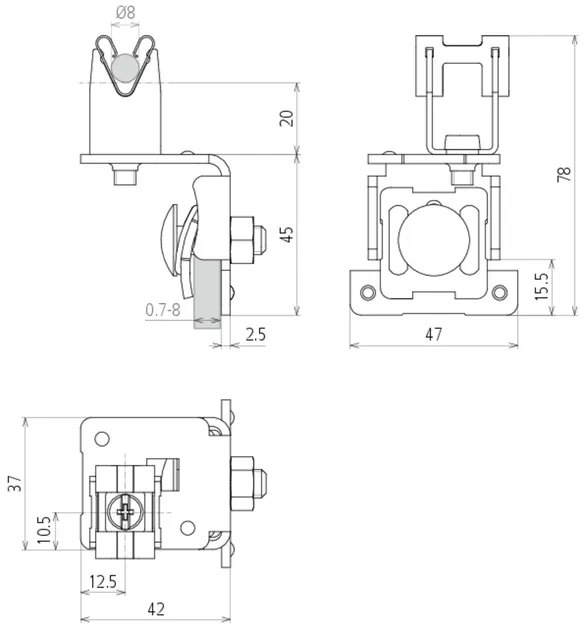

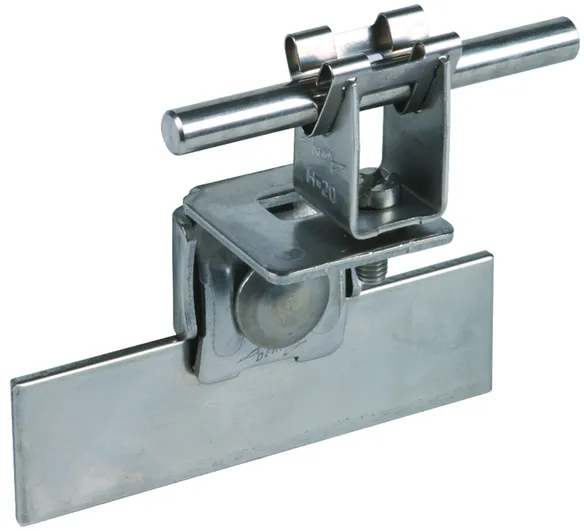

Art. 223031 DLH DG 8 SF0.7 8 V2A

GTIN (EAN) 4013364092815, Codice doganale (EU): 85389099, Peso lordo: 119.30 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 223031.stp

      Non siete autorizzati per eseguire un download 223031.stp

      Login
    • 223031.igs

      Non siete autorizzati per eseguire un download 223031.igs

      Login
    • 223031.jt

      Non siete autorizzati per eseguire un download 223031.jt

      Login
    • 223031.dwg

      Non siete autorizzati per eseguire un download 223031.dwg

      Login
    • 223031m_D.dxf

      Non siete autorizzati per eseguire un download 223031m_D.dxf

      Login
Staffa portafilo per tetti con scanalatura verticale, con DEHNgrip in INOX
Staffa portafilo per tetti metallici per il fissaggio di dispositivi di captazione supplementari su coperture metalliche
Materiale staffa portafilo per tetti: INOX
Campo di serraggio: 0,7-8 mm
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-4

Fabbricato: DEHN
Tipo: DLH DG 8 SF0.7 8 V2A
Art.: 223031
o similare.



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Campo di serraggio 0,7-8 mm
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-4

Prodotto 223031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223031 è stato aggiunto al carrello.

Apri Web-Shop

Per tetti trapezoidali, con cavallotto di fissaggio

Da agganciare alle viti di fissaggio del tetto.

1 Prodotto

Art. 223020 DLH KB 6.10 TD B8.5 V2A

GTIN (EAN) 4013364092792, Codice doganale (EU): 85389099, Peso lordo: 123.30 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 223020.stp

      Non siete autorizzati per eseguire un download 223020.stp

      Login
    • 223020.igs

      Non siete autorizzati per eseguire un download 223020.igs

      Login
    • 223020.jt

      Non siete autorizzati per eseguire un download 223020.jt

      Login
    • 223020.dwg

      Non siete autorizzati per eseguire un download 223020.dwg

      Login
    • 223020m_D.dxf

      Non siete autorizzati per eseguire un download 223020m_D.dxf

      Login

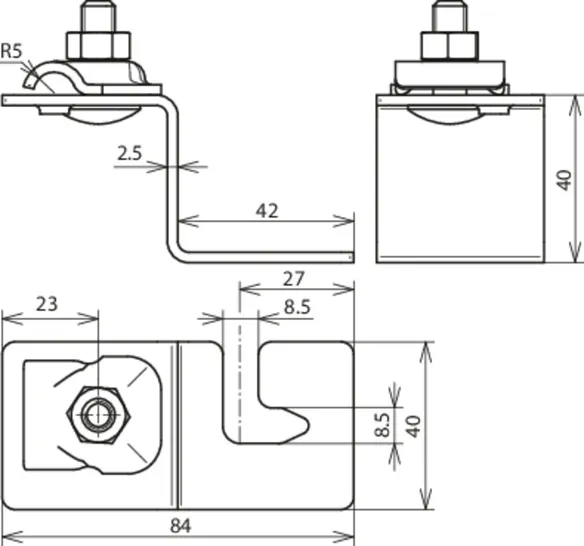

Staffa portafilo per tetti trapezoidali, con cavallotto di fissaggio in INOX
Staffa portafilo per tetti metallici per il fissaggio di dispositivi di captazione supplementari su
coperture metalliche
Materiale staffa portafilo per tetti: INOX
Modello staffa portafilo: cavallotto di fissaggio
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa

Fabbricato: DEHN
Tipo: DLH KB 6.10 TD B8.5 V2A
Art.: 223020
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa

Prodotto 223020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223020 è stato aggiunto al carrello.

Apri Web-Shop

Per tetti trapezoidali, con DEHNgrip

Da agganciare alle viti di fissaggio del tetto.

1 Prodotto

Art. 223021 DLH DG 8 TD B8.5 V2A

GTIN (EAN) 4013364092808, Codice doganale (EU): 85389099, Peso lordo: 105.30 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 223021.stp

      Non siete autorizzati per eseguire un download 223021.stp

      Login
    • 223021.igs

      Non siete autorizzati per eseguire un download 223021.igs

      Login
    • 223021.jt

      Non siete autorizzati per eseguire un download 223021.jt

      Login
    • 223021.dwg

      Non siete autorizzati per eseguire un download 223021.dwg

      Login
    • 223021m_D.dxf

      Non siete autorizzati per eseguire un download 223021m_D.dxf

      Login

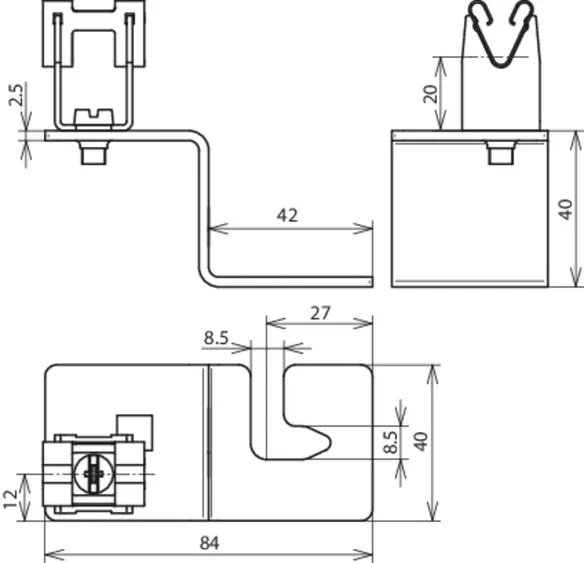

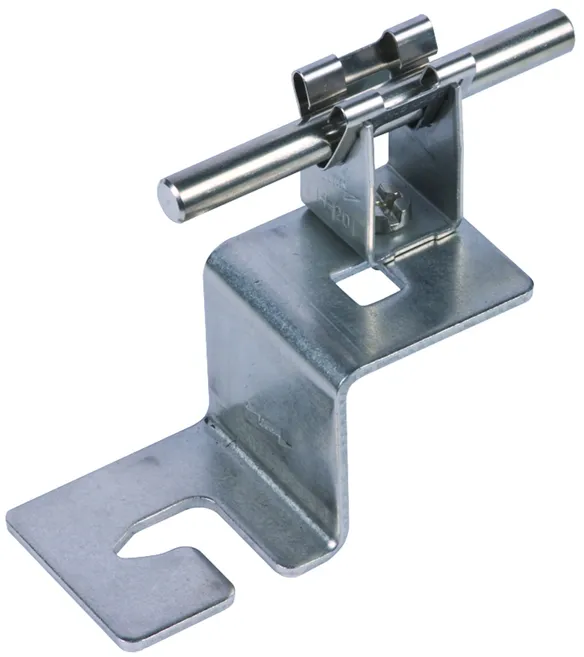

Staffa portafilo per tetti trapezoidali, con DEHNgrip in INOX
Staffa portafilo per tetti metallici per il fissaggio di dispositivi di captazione supplementari su coperture metalliche
Materiale staffa portafilo per tetti: INOX
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-4

Fabbricato: DEHN
Tipo: DLH DG 8 TD B8.5 V2A
Art.: 223021
o similare.



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-4

Prodotto 223021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223021 è stato aggiunto al carrello.

Apri Web-Shop
back to top
