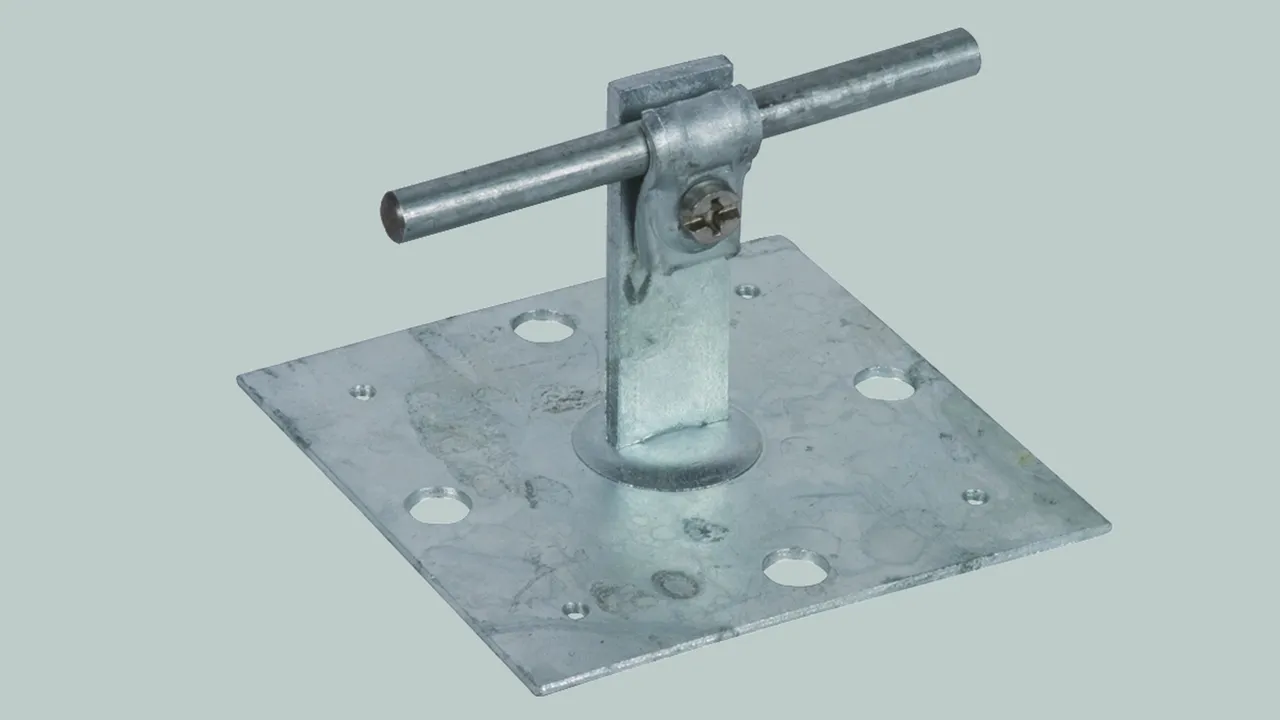

Staffa portafilo per tetti piani con fori di fissaggio

Per la posa di dispositivi di captazione su tetti piani e su pareti.

Esecuzione Fe/tZn, grande

Con staffa portafilo DEHNQUICK, posa fissa del conduttore, altezza fino al centro del conduttore 60 mm.

1 Prodotto

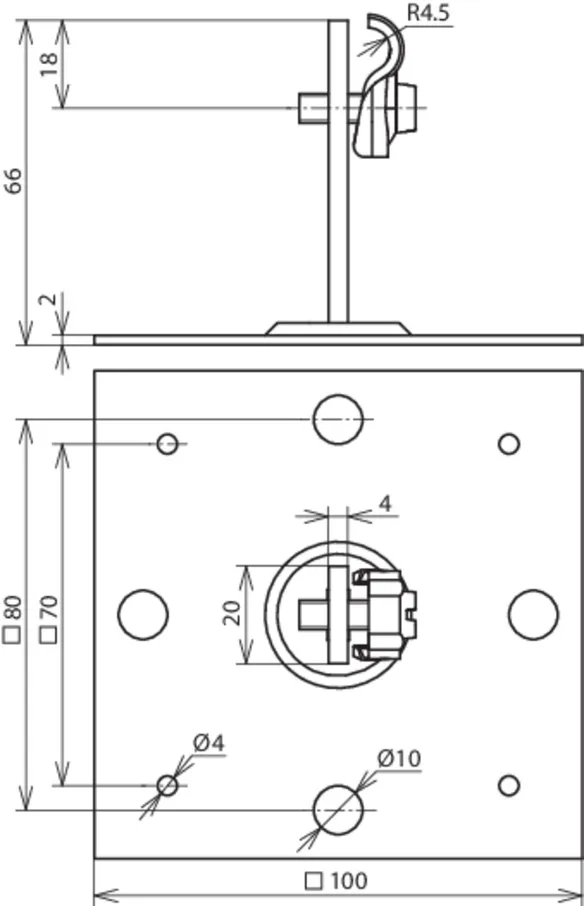

Art. 202060 DLH DQ 6.10 GP100X100 STTZN

GTIN (EAN) 4013364022263, Codice doganale (EU): 85389099, Peso lordo: 230.96 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Materiale staffa portafilo per tetti: Fe/tZn
Dimensioni: 100 x 100 mm
Materiale staffa portafilo: Fe/tZn

Fabbricato: DEHN
Tipo: DLH DQ 6.10 GP100X100 STTZN
Art.: 202060
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	Fe/tZn
Dimensioni	100 x 100 mm
Fissaggio	[4x] Ø4 / [4x] Ø10 mm
Materiale staffa portafilo	Fe/tZn
Staffa portafilo serraggio Td	6-10 mm

Avvertenza	per tetti piani e pareti
Materiale staffa portafilo per tetti	Fe/tZn
Dimensioni	100 x 100 mm
Fissaggio	[4x] Ø4 / [4x] Ø10 mm
Materiale staffa portafilo	Fe/tZn
Staffa portafilo serraggio Td	6-10 mm
Modello staffa portafilo	DEHNQUICK
Posa del conduttore	fissa
Altezza fino al centro conduttore	60 mm

Prodotto 202060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202060 è stato aggiunto al carrello.

Apri Web-Shop

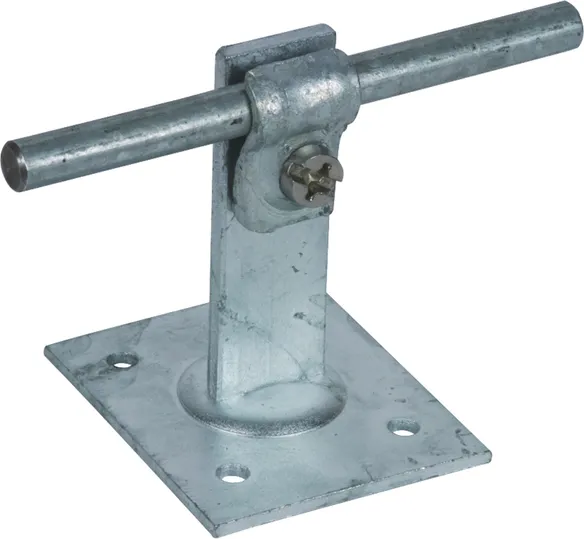

Esecuzione Fe/tZn, piccola

Con staffa portafilo DEHNQUICK, possa fissa del conduttore, altezza fino al centro conduttore 60 mm.

1 Prodotto

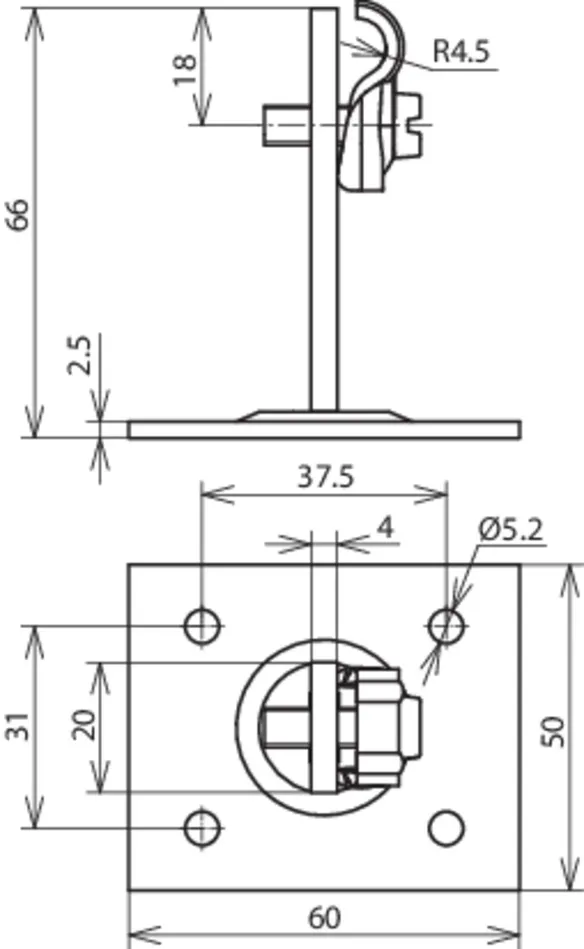

Art. 202030 DLH DQ 6.10 GP50X60 STTZN

GTIN (EAN) 4013364022362, Codice doganale (EU): 85389099, Peso lordo: 116.30 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti piani con fori di fissaggio
Esecuzione Fe/tZn, piccola
Staffa portafilo per tetti piani con fori di fissaggio per la posa di dispositivi di captazione su tetti piani e su pareti
Materiale staffa portafilo per tetti: Fe/tZn
Dimensioni: 50 x 60 mm
Materiale staffa portafilo: Fe/tZn

Fabbricato: DEHN
Tipo: DLH DQ 6.10 GP50X60 STTZN
Art.: 202030
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	Fe/tZn
Dimensioni	50 x 60 mm
Fissaggio	[4x] Ø5,2 mm
Materiale staffa portafilo	Fe/tZn
Staffa portafilo serraggio Td	6-10 mm

Avvertenza	per tetti piani e pareti
Materiale staffa portafilo per tetti	Fe/tZn
Dimensioni	50 x 60 mm
Fissaggio	[4x] Ø5,2 mm
Materiale staffa portafilo	Fe/tZn
Staffa portafilo serraggio Td	6-10 mm
Modello staffa portafilo	DEHNQUICK
Posa del conduttore	fissa
Altezza fino al centro conduttore	60 mm

Prodotto 202030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202030 è stato aggiunto al carrello.

Apri Web-Shop

Piastra di fissaggio tonda in Fe/tZn, grande

Piastra con perno filettato M8, p.es. per DEHNsnap oppure DEHNhold in caso di applicazione p. es. su cemento, acciaio, muratura, oppure tetti in ondulato.

1 Prodotto

Art. 297015 BP D100 GBM8 4XB10 4XB4 STTZN

GTIN (EAN) 4013364023383, Codice doganale (EU): 73269098, Peso lordo: 135.40 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti piani con fori di fissaggio
Staffa portafilo per tetti piani con fori di fissaggio per la posa di dispositivi di captazione su tetti piani e su pareti
Piastra con perno filettato M8, p.es. per DEHNsnap oppure DEHNhold in caso di applicazione p. es. su cemento, acciaio, muratura, oppure tetti in ondulato
Materiale staffa portafilo per tetti: Fe/tZn
Dimensioni: ca. Ø100 mm

Fabbricato: DEHN
Tipo: BP D100 GBM8 4XB10 4XB4 STTZN
Art.: 297015
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	Fe/tZn
Dimensioni	ca. Ø100 mm
Fissaggio	[4x] Ø4 / [4x] Ø10 mm

Prodotto 297015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 297015 è stato aggiunto al carrello.

Apri Web-Shop

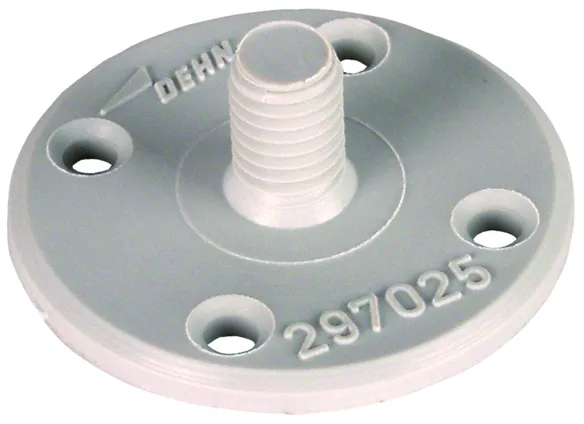

Piastra di fissaggio tonda in materiale plastico, piccola

Piastra con perno filettato M8, p.es. per DEHNsnap oppure DEHNhold in caso di applicazione p.es. su cemento, acciaio, muratura oppure tetti in ondulato.

1 Prodotto

Art. 297025 BP D40 GBM8 4XB4 K GR

GTIN (EAN) 4013364023390, Codice doganale (EU): 39269097, Peso lordo: 5.40 g, UM: 100.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti piani con fori di fissaggio
Staffa portafilo per tetti piani con fori di fissaggio per la posa di dispositivi di captazione su tetti piani e su pareti
Piastra con perno filettato M8, p.es. per DEHNsnap oppure DEHNhold in caso di applicazione p.es. su cemento, acciaio, muratura oppure tetti in ondulato
Materiale staffa portafilo per tetti: materiale plastica
Dimensioni: Ø40 mm

Fabbricato: DEHN
Tipo: BP D40 GBM8 4XB4 K GR
Art.: 297025
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	materiale plastica
Colore	grigio ●
Dimensioni	Ø40 mm
Fissaggio	[4x] Ø4 mm

Prodotto 297025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 297025 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Staffa portafilo per tetti piani con fori di fissaggio

Esecuzione Fe/tZn, grande

Art. 202060 DLH DQ 6.10 GP100X100 STTZN

Prodotto 202060 è stato aggiunto al blocco note.

Prodotto 202060 è stato aggiunto al carrello.

Esecuzione Fe/tZn, piccola

Art. 202030 DLH DQ 6.10 GP50X60 STTZN

Prodotto 202030 è stato aggiunto al blocco note.

Prodotto 202030 è stato aggiunto al carrello.

Piastra di fissaggio tonda in Fe/tZn, grande

Art. 297015 BP D100 GBM8 4XB10 4XB4 STTZN

Prodotto 297015 è stato aggiunto al blocco note.

Prodotto 297015 è stato aggiunto al carrello.

Piastra di fissaggio tonda in materiale plastico, piccola

Art. 297025 BP D40 GBM8 4XB4 K GR

Prodotto 297025 è stato aggiunto al blocco note.

Prodotto 297025 è stato aggiunto al carrello.

Avvertenza	per tetti in ondulato, cemento, acciaio, muratura con bullone filettato per staffa portafilo con filetto interno M8 (p.es. 204 002, 204 004, 275 088, 111 031)
Materiale staffa portafilo per tetti	Fe/tZn
Dimensioni	ca. Ø100 mm
Fissaggio	[4x] Ø4 / [4x] Ø10 mm
Riferimento norma	DIN 48829 K

Avvertenza	per tetti in ondulato, cemento, acciaio e muratura con bullone filettato per staffa portafilo con filetto interno M8 (p.es. 204 002, 204 004)
Materiale staffa portafilo per tetti	materiale plastica
Colore	grigio ●
Dimensioni	Ø40 mm
Fissaggio	[4x] Ø4 mm
Riferimento norma	DIN 48829 K
