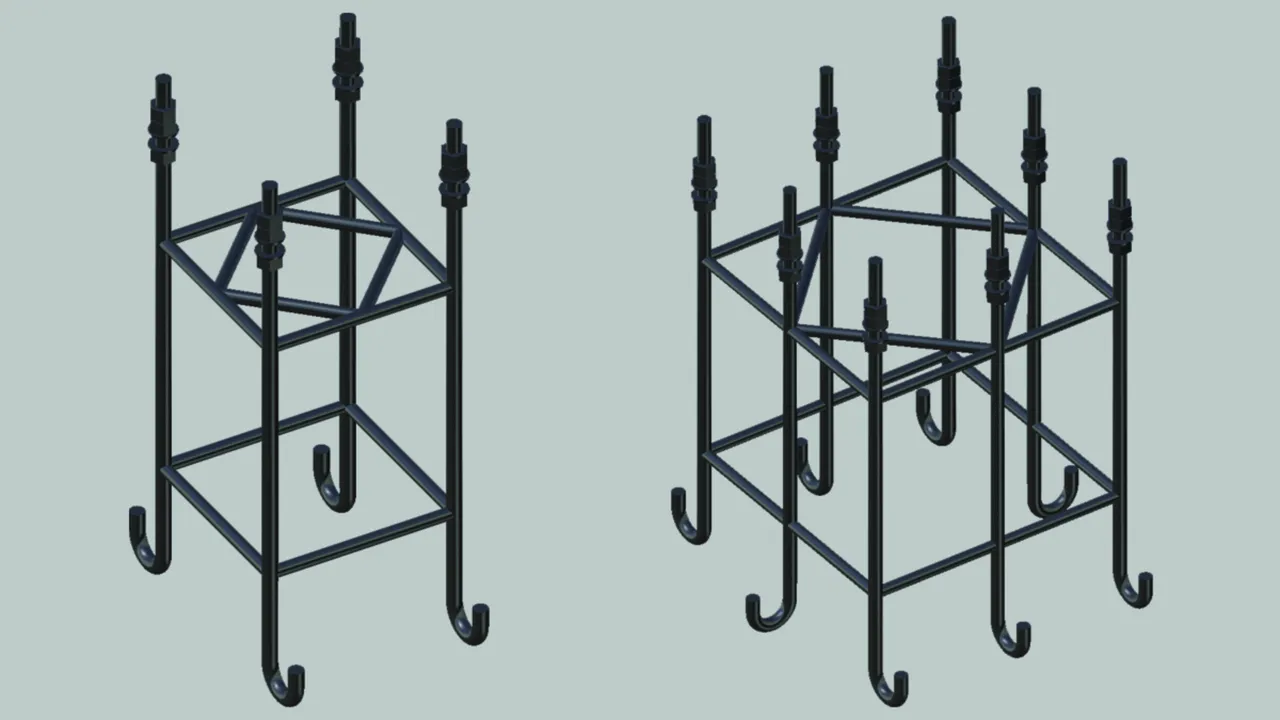

Gabbia di ancoraggio per fondazione in calcestruzzo in loco

Da cementare con perni filettati, adatti per la piastra di flangia del palo componibile.
Informazioni più precise sul sistema ad innesto, le fondazioni e il montaggio sono a disposizione nelle istruzioni per il montaggio.

Esecuzione piccola

Per pali con un'altezza sopra il livello del suolo da 13,35 fino a 19,35 m (Art. 103 013 / 103 016 / 103 019).
Flangia 400 x 400 mm.

1 Prodotto

Art. 103040 AKO TBM FP400

GTIN (EAN) 4013364129894, Codice doganale (EU): 73089098, Peso lordo: 22.90 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 103040.stp

      Non siete autorizzati per eseguire un download 103040.stp

      Login
    • 103040.igs

      Non siete autorizzati per eseguire un download 103040.igs

      Login
    • 103040.jt

      Non siete autorizzati per eseguire un download 103040.jt

      Login
    • 103040.dwg

      Non siete autorizzati per eseguire un download 103040.dwg

      Login
    • 103040m_D.dxf

      Non siete autorizzati per eseguire un download 103040m_D.dxf

      Login

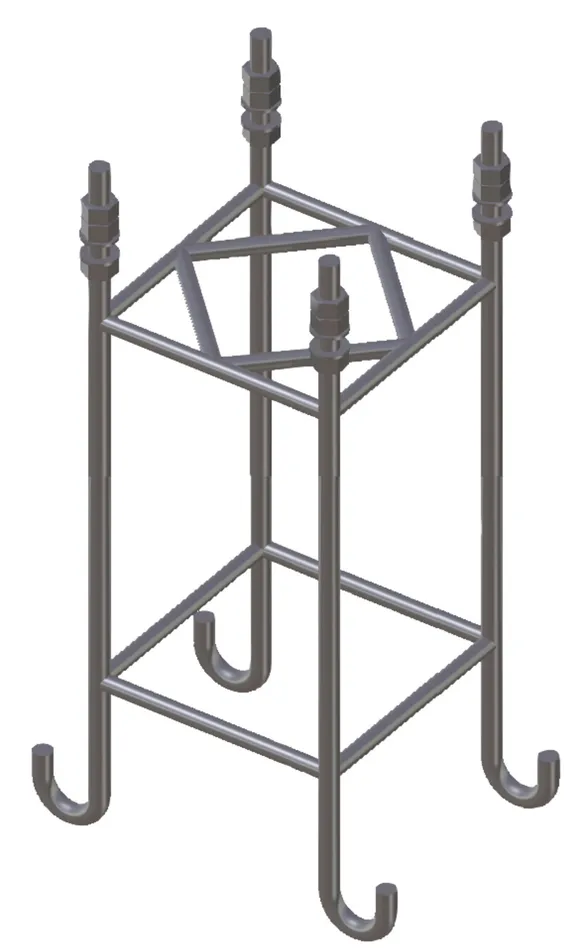

Gabbia di ancoraggio per fondazione in calcestruzzo in loco
Esecuzione piccola
Gabbia di ancoraggio per fondazione in calcestruzzo in loco da cementare con perni filettati, adatti per la piastra di flangia del palo componibile.
Esecuzione per altezza sopra terra da 13,35 fino a 19,35
(art. n. 103 013 / 103 016 / 103 019)
per flangia 400x400 mm
Materiale: acciaio

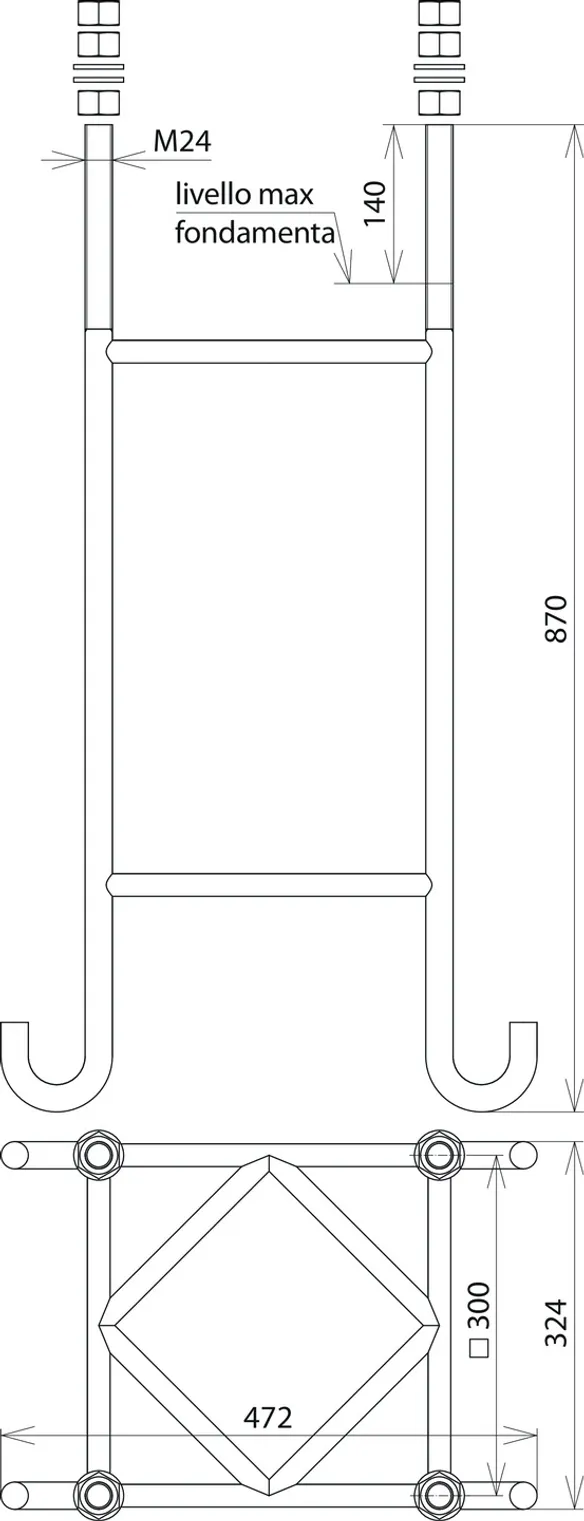

Dimensioni: 472 x 324 x 870 mm
Esecuzione bullone filettato: 4x M24 (300 x 300 mm)

Fabbricato: DEHN
Tipo: AKO TBM FP400
Art.: 103040
o similare.



Caratteristiche tecniche

Materiale acciaio
Dimensioni 472 x 324 x 870 mm
Esecuzione bullone filettato 4x M24 (300 x 300 mm)

Prodotto 103040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103040 è stato aggiunto al carrello.

Apri Web-Shop

Esecuzione grande

Per pali con un'altezza sopra il livello del suolo da 22,35 o 24,85 m
(Art. 103 022 o 103 025).
Flangia 565 x 565 mm.

1 Prodotto

Art. 103041 AKO TBM FP565

GTIN (EAN) 4013364129900, Codice doganale (EU): 73089098, Peso lordo: 38.00 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 103041.stp

      Non siete autorizzati per eseguire un download 103041.stp

      Login
    • 103041.igs

      Non siete autorizzati per eseguire un download 103041.igs

      Login
    • 103041.jt

      Non siete autorizzati per eseguire un download 103041.jt

      Login
    • 103041.dwg

      Non siete autorizzati per eseguire un download 103041.dwg

      Login
    • 103041m_D.dxf

      Non siete autorizzati per eseguire un download 103041m_D.dxf

      Login

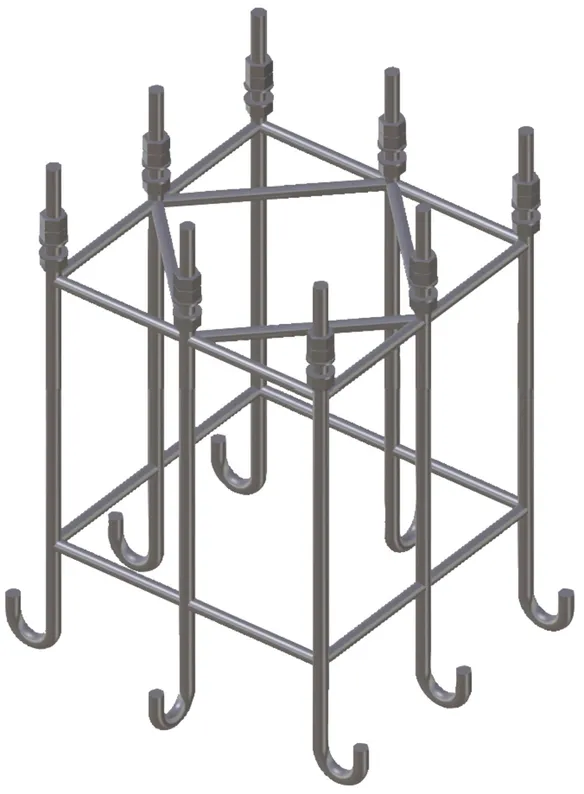

Gabbia di ancoraggio per fondazione in calcestruzzo in loco
Esecuzione grande
Gabbia di ancoraggio per fondazione in calcestruzzo in loco da cementare con perni filettati, adatti per la piastra di flangia del palo componibile.
Esecuzione per altezza sopra terra da 22,35 fino a 24,85
(art. n. 103 022 + 103 025)
per flangia 565x565 mm
Materiale: acciaio

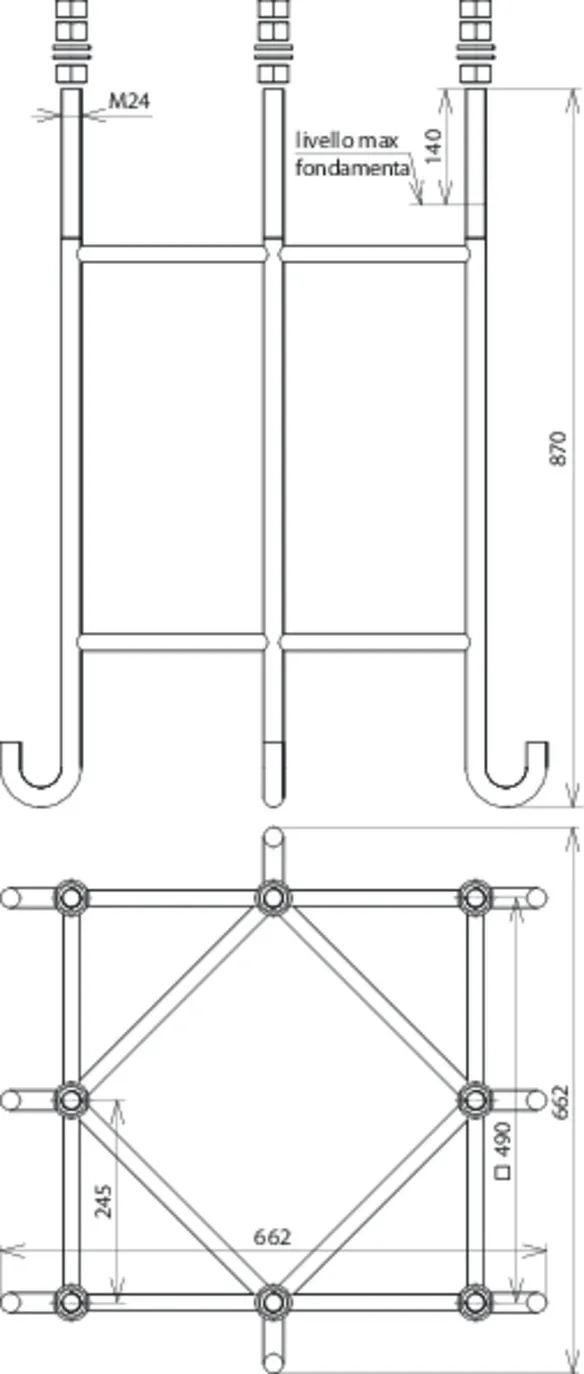

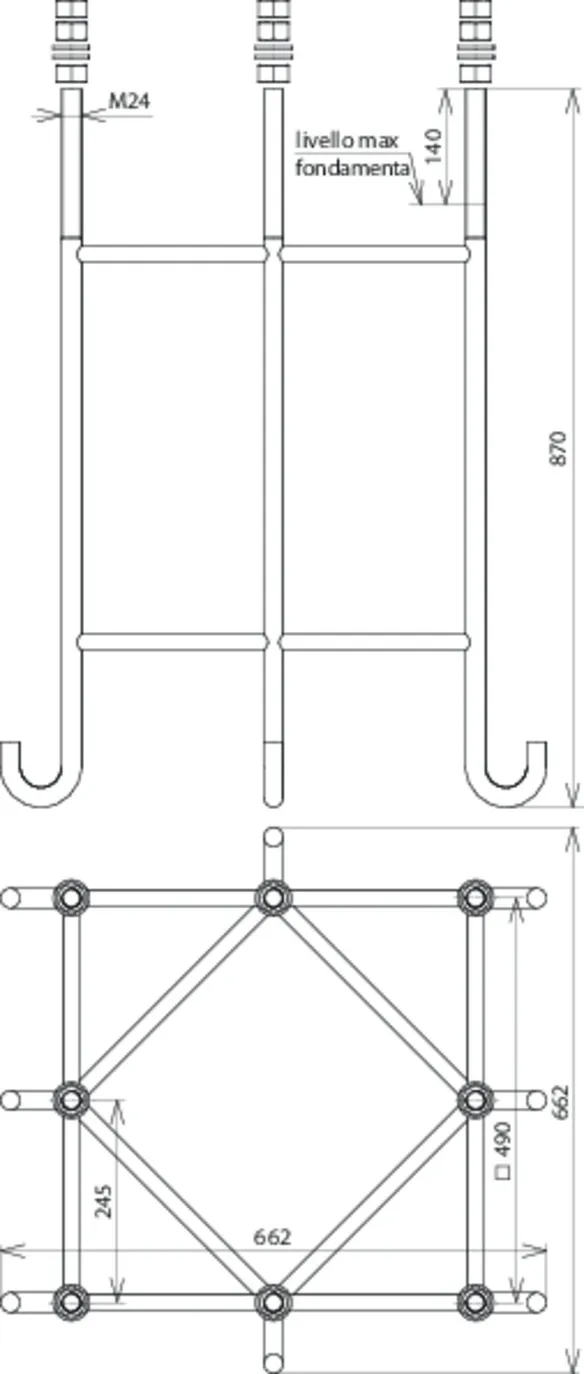

Dimensioni: 662 x 662 x 870 mm
Esecuzione bullone filettato: 8x M24 (490 x 490 mm)

Fabbricato: DEHN
Tipo: AKO TBM FP565
Art.: 103041
o similare.



Caratteristiche tecniche

Materiale acciaio
Dimensioni 662 x 662 x 870 mm
Esecuzione bullone filettato 8x M24 (490 x 490 mm)

Prodotto 103041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103041 è stato aggiunto al carrello.

Apri Web-Shop
