Palo componibile di captazione per fondazione a bicchiere oppure in calcestruzzo

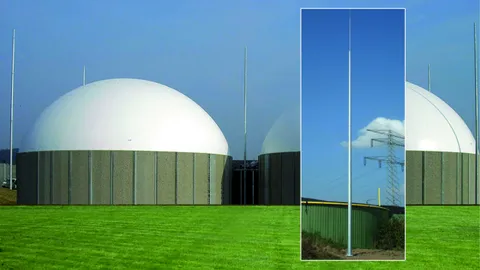

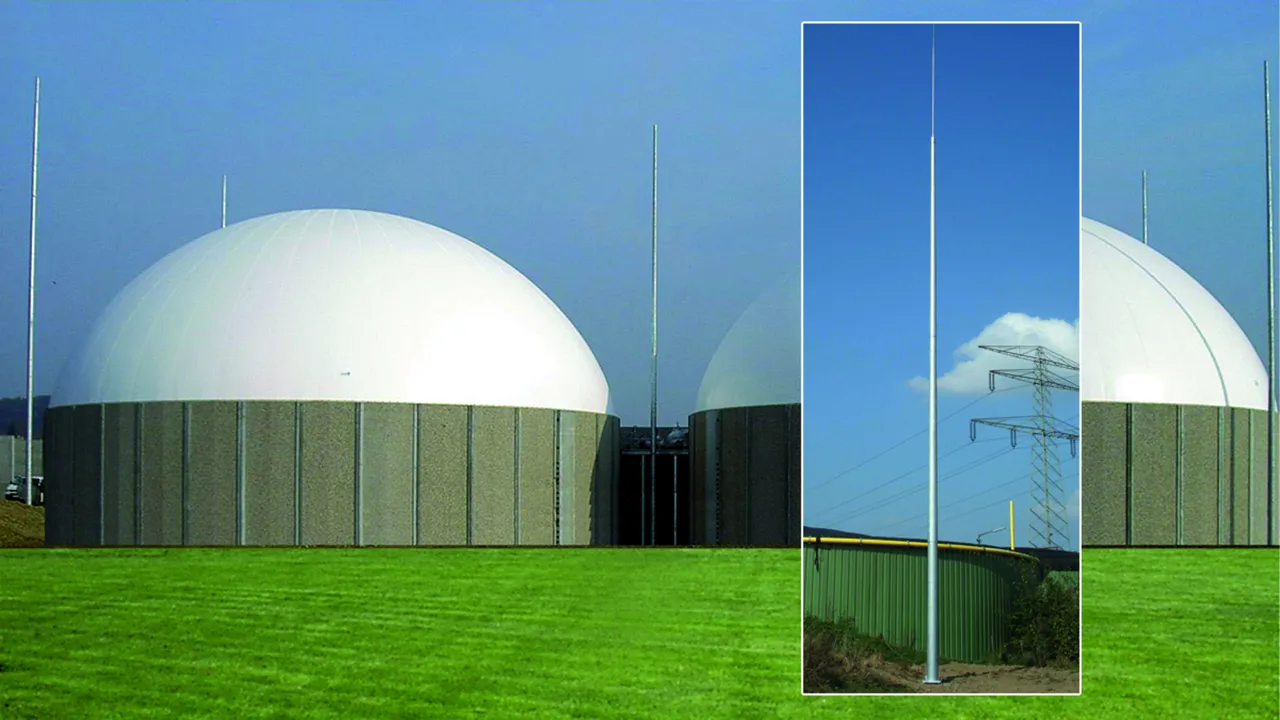

Palo di captazione per proteggere da scariche dirette impianti particolari, come ad es. impianti di biogas, campi fotovoltaici a terra, impianti a rischio di esplosione, depositi di munizioni.I pali vengono messi in opera con la fondazione a bicchiere (elemento prefabbricato) o nella fondazione in calcestruzzo sul posto con gabbia di ancoraggio (da ordinare separatamente).Indicazioni precise sul sistema di innesto, sulle fondazioni e sul montaggio sono reperibili nelle istruzioni di montaggio n. 1729.Con questo sistema di palo di captazione interi impianti / settori possono essere inclusi nella zona protetta dalle fulminazioni (zona di protezione da fulmini 0_B), senza dover installare dispositivi di captazione orizzontali (tesature). Deve essere rispettata la distanza di separazione "s" secondo la norma DIN EN 62305-3 tra il palo di captazione e l’oggetto da proteggere. I pali di captazione sono dimensionati secondo l’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).Vantaggi del sistema di captazione a palo:

i lavori di scavo possono essere completati anticipatamente
messa in opera nella fondazione a bicchiere (parte prefabbricata) sul posto con poco dispendio, oppure
in alternativa, messa in opera nelle fondazioni in calcestruzzo sul posto utilizzando la gabbia di ancoraggio (nella pianificazione dei lavori si deve tenere conto del tempo d’indurimento del calcestruzzo)
Versione con flangia per un montaggio veloce
Facile allineamento con i perni filettati M24
Dettagliate indicazioni di montaggio
Statica verificabile (su richiesta)

Componenti:

Asta di captazione in Fe/tZn Ø 42 / 25 / 15 mm, lunghezza 2400 o 5400 mm con filetto M20 e controdado
Elementi conici del palo
Flangia con linguetta per il collegamento all’impianto di terra, foro Ø 12 mm (per conduttore tondo Ø 10 mm, ad es. con connettori KS art. n. 301 019)

Lunghezza di trasporto max 6 m.

Palo componibile di captazione per fondazione a bicchiere oppure in calcestruzzo

5 Prodotti

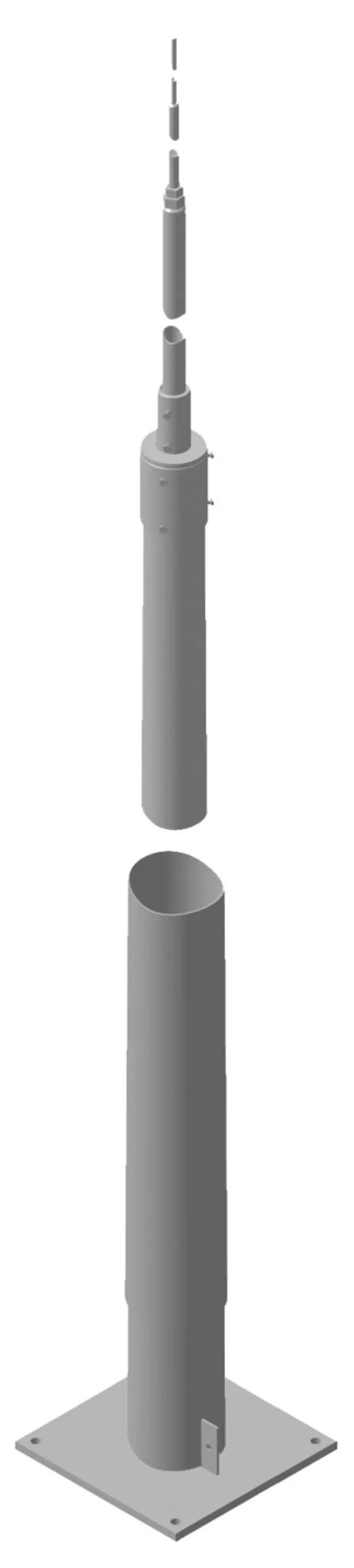

Art. 103013 TBM 13.35M FP400 STTZN

GTIN (EAN) 4013364129818, Codice doganale (EU): 85389099, Peso lordo: 228.00 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo, altezza 13,38 m
Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo
Palo di captazione per la protezione di impianti dalla fulminazione diretta
Il palo viene eretto con la fondazione a bicchiere (elemento prefabbricato)
o nella fondazione in calcestruzzo sul posto con gabbia di ancoraggio
Il palo è dimensionato secondo l’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 194 km/h con
fondamenta in cemento e a 143 km/h con fondazione a bicchiere.
Sistema a innesto con elementi del palo conici
Incl. flangia con linguetta per il collegamento all’impianto di messa a terra
Foro Ø 12 mm (per conduttore tondo Ø 10 mm, ad es. con connettori KS art. n. 301 019)
Materiale: Fe/tZn
Altezza sopra terra: 13380 mm
Componenti palo: 2
Dimensioni flangia: 400 x 400 mm
Esecuzione flangia: 4 x Ø 27 mm per 4 x M24 (300 x 300 mm)
Dimensione fondazione in cemento in loco: 1400 x 1400 x 900 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 13.35M FP400 STTZN
Art.: 103013
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Altezza sopra terra (l1)	13380 mm
Componenti palo	2
Velocità max delle raffiche di vento con fondamenta in cemento	194 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	143 km/h
Dimensioni flangia	400 x 400 mm
Esecuzione flangia	4 x Ø 27 mm per 4 x M24 (300 x 300 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	1400 x 1400 x 900 mm
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn
Altezza sopra terra (l1)	13380 mm
Componenti palo	2
Velocità max delle raffiche di vento con fondamenta in cemento	194 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	143 km/h
Lunghezza asta di captazione (l2)	2380 mm
Dimensioni flangia	400 x 400 mm
Esecuzione flangia	4 x Ø 27 mm per 4 x M24 (300 x 300 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	1400 x 1400 x 900 mm
Rivestimento in zinco secondo DIN EN 1461	ca. 100 µm
Riferimento norma	CEI EN 62561-(1+2)

Prodotto 103013 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103013 è stato aggiunto al carrello.

Apri Web-Shop

Art. 103016 TBM 16.35M FP400 STTZN

GTIN (EAN) 4013364129825, Codice doganale (EU): 85389099, Peso lordo: 230.00 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo, altezza 16,38 m
Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo
Palo di captazione per la protezione di impianti dalla fulminazione diretta
Il palo viene eretto con la fondazione a bicchiere (elemento prefabbricato)
o nella fondazione in calcestruzzo sul posto con gabbia di ancoraggio
Il palo è dimensionato secondo l’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 135 km/h con
fondamenta in cemento e a 135 km/h con fondazione a bicchiere.
Sistema a innesto con elementi del palo conici
Incl. flangia con linguetta per il collegamento all’impianto di messa a terra
Foro Ø 12 mm (per conduttore tondo Ø 10 mm, ad es. con connettori KS art. n. 301 019)
Materiale: Fe/tZn
Altezza sopra terra: 16380 mm
Componenti palo: 2
Dimensioni flangia: 400 x 400 mm
Esecuzione flangia: 4 x Ø 27 mm per 4 x M24 (300 x 300 mm)
Dimensione fondazione in cemento in loco: 1400 x 1400 x 900 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 16.35M FP400 STTZN
Art.: 103016
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Altezza sopra terra (l1)	16380 mm
Componenti palo	2
Velocità max delle raffiche di vento con fondamenta in cemento	135 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	135 km/h
Dimensioni flangia	400 x 400 mm
Esecuzione flangia	4 x Ø 27 mm per 4 x M24 (300 x 300 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	1400 x 1400 x 900 mm
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn
Altezza sopra terra (l1)	16380 mm
Componenti palo	2
Velocità max delle raffiche di vento con fondamenta in cemento	135 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	135 km/h
Lunghezza asta di captazione (l2)	5380 mm
Dimensioni flangia	400 x 400 mm
Esecuzione flangia	4 x Ø 27 mm per 4 x M24 (300 x 300 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	1400 x 1400 x 900 mm
Rivestimento in zinco secondo DIN EN 1461	ca. 100 µm
Riferimento norma	CEI EN 62561-(1+2)

Prodotto 103016 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103016 è stato aggiunto al carrello.

Apri Web-Shop

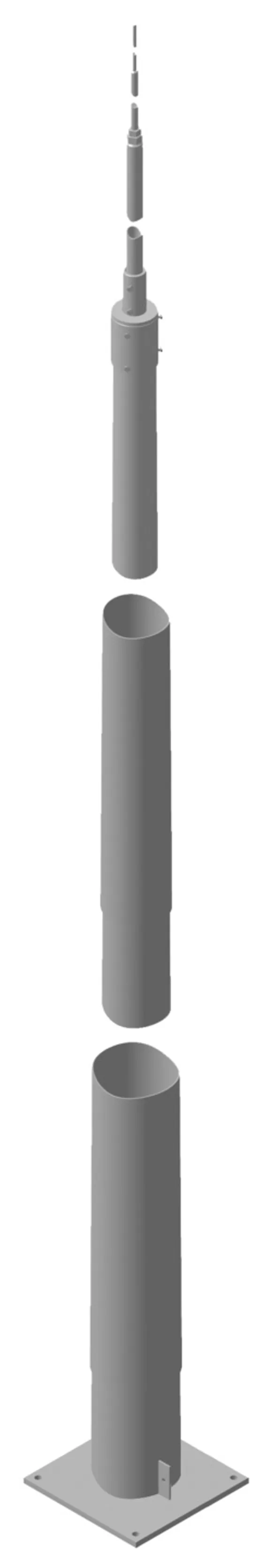

Art. 103019 TBM 19.35M FP565 STTZN

GTIN (EAN) 4013364129832, Codice doganale (EU): 85389099, Peso lordo: 310.00 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo, altezza 19,38 m
Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo
Palo di captazione per la protezione di impianti dalla fulminazione diretta
Il palo viene eretto con la fondazione a bicchiere (elemento prefabbricato)
o nella fondazione in calcestruzzo sul posto con gabbia di ancoraggio
Il palo è dimensionato secondo l’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 131 km/h con
fondamenta in cemento e a 107 km/h con fondazione a bicchiere.
Sistema a innesto con elementi del palo conici
Incl. flangia con linguetta per il collegamento all’impianto di messa a terra
Foro Ø 12 mm (per conduttore tondo Ø 10 mm, ad es. con connettori KS art. n. 301 019)
Materiale: Fe/tZn
Altezza sopra terra: 19380 mm
Componenti palo: 3
Dimensioni flangia: 400 x 400 mm
Esecuzione flangia: 4 x Ø 27 mm per 4 x M24 (300 x 300 mm)
Dimensione fondazione in cemento in loco: 1600 x 1600 x 900 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 19.35M FP565 STTZN
Art.: 103019
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Altezza sopra terra (l1)	19380 mm
Componenti palo	3
Velocità max delle raffiche di vento con fondamenta in cemento	131 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	107 km/h
Dimensioni flangia	400 x 400 mm
Esecuzione flangia	4 x Ø 27 mm per 4 x M24 (300 x 300 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	1600 x 1600 x 900 mm
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn
Altezza sopra terra (l1)	19380 mm
Componenti palo	3
Velocità max delle raffiche di vento con fondamenta in cemento	131 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	107 km/h
Lunghezza asta di captazione (l2)	5380 mm
Dimensioni flangia	400 x 400 mm
Esecuzione flangia	4 x Ø 27 mm per 4 x M24 (300 x 300 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	1600 x 1600 x 900 mm
Rivestimento in zinco secondo DIN EN 1461	ca. 100 µm
Riferimento norma	CEI EN 62561-(1+2)

Prodotto 103019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103019 è stato aggiunto al carrello.

Apri Web-Shop

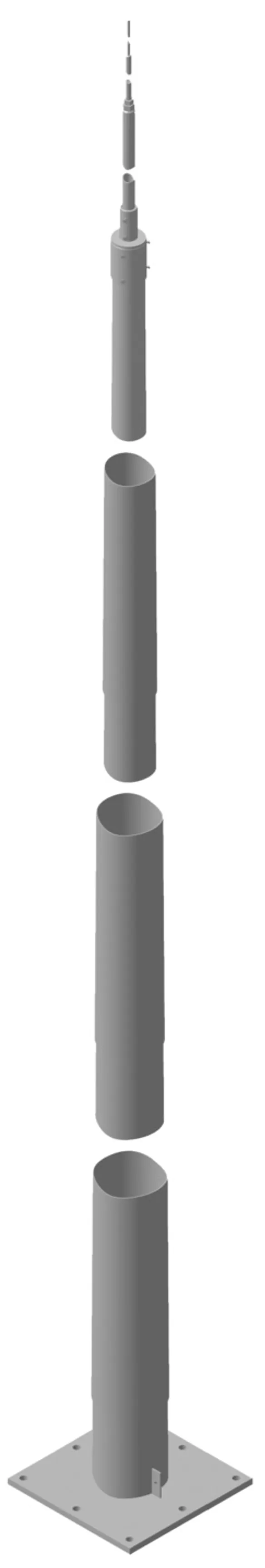

Art. 103022 TBM 22.35M FP565 STTZN

GTIN (EAN) 4013364129849, Codice doganale (EU): 85389099, Peso lordo: 452.00 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo, altezza 22,38 m
Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo
Palo di captazione per la protezione di impianti dalla fulminazione diretta
Il palo viene eretto con la fondazione a bicchiere (elemento prefabbricato)
o nella fondazione in calcestruzzo sul posto con gabbia di ancoraggio
Il palo è dimensionato secondo l’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 129 km/h con
fondamenta in cemento e a 129 km/h con fondazione a bicchiere.
Sistema a innesto con elementi del palo conici
Incl. flangia con linguetta per il collegamento all’impianto di messa a terra
Foro Ø 12 mm (per conduttore tondo Ø 10 mm, ad es. con connettori KS art. n. 301 019)
Materiale: Fe/tZn
Altezza sopra terra: 22380 mm
Componenti palo: 4
Dimensioni flangia: 565 x 565 mm
Esecuzione flangia: 8 x Ø 27 mm per 8 x M24 (490 x 490 mm)
Dimensione fondazione in cemento in loco: 1800 x 1800 x 900 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 22.35M FP565 STTZN
Art.: 103022
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Altezza sopra terra (l1)	22380 mm
Componenti palo	4
Velocità max delle raffiche di vento con fondamenta in cemento	129 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	129 km/h
Dimensioni flangia	565 x 565 mm
Esecuzione flangia	8 x Ø 27 mm per 8 x M24 (490 x 490 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	1800 x 1800 x 900 mm
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn
Altezza sopra terra (l1)	22380 mm
Componenti palo	4
Velocità max delle raffiche di vento con fondamenta in cemento	129 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	129 km/h
Lunghezza asta di captazione (l2)	5380 mm
Dimensioni flangia	565 x 565 mm
Esecuzione flangia	8 x Ø 27 mm per 8 x M24 (490 x 490 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	1800 x 1800 x 900 mm
Rivestimento in zinco secondo DIN EN 1461	ca. 100 µm
Riferimento norma	CEI EN 62561-(1+2)

Prodotto 103022 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103022 è stato aggiunto al carrello.

Apri Web-Shop

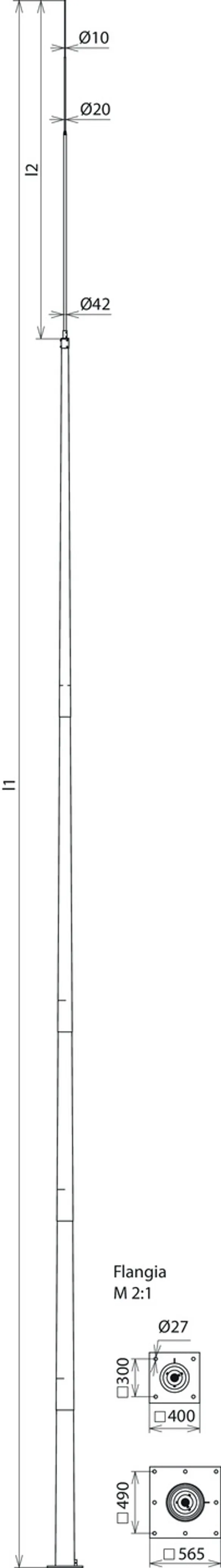

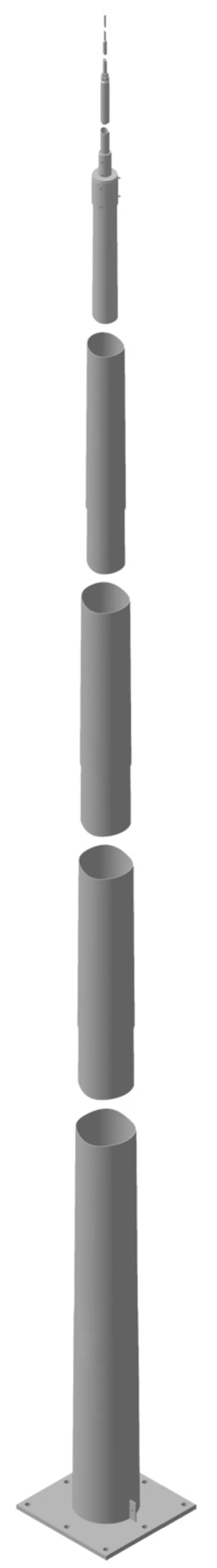

Art. 103025 TBM 24.85M FP565 STTZN

GTIN (EAN) 4013364129856, Codice doganale (EU): 85389099, Peso lordo: 550.00 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo, altezza 24,88 m
Palo componibile di protezione dai fulmini in fondazione a bicchiere o in calcestruzzo
Palo di captazione per la protezione di impianti dalla fulminazione diretta
Il palo viene eretto con la fondazione a bicchiere (elemento prefabbricato)
o nella fondazione in calcestruzzo sul posto con gabbia di ancoraggio
Il palo è dimensionato secondo l’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 127 km/h con
fondamenta in cemento e a 127 km/h con fondazione a bicchiere.
Sistema a innesto con elementi del palo conici
Incl. flangia con linguetta per il collegamento all’impianto di messa a terra
Foro Ø 12 mm (per conduttore tondo Ø 10 mm, ad es. con connettori KS art. n. 301 019)
Materiale: Fe/tZn
Altezza sopra terra: 24880 mm
Componenti palo: 5
Dimensioni flangia: 565 x 565 mm
Esecuzione flangia: 8 x Ø 27 mm per 8 x M24 (490 x 490 mm)
Dimensione fondazione in cemento in loco: 2000 x 2000 x 900 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 24.85M FP565 STTZN
Art.: 103025
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Altezza sopra terra (l1)	24880 mm
Componenti palo	5
Velocità max delle raffiche di vento con fondamenta in cemento	127 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	127 km/h
Dimensioni flangia	565 x 565 mm
Esecuzione flangia	8 x Ø 27 mm per 8 x M24 (490 x 490 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	2000 x 2000 x 900 mm
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn
Altezza sopra terra (l1)	24880 mm
Componenti palo	5
Velocità max delle raffiche di vento con fondamenta in cemento	127 km/h
Velocità max delle raffiche di vento con fondazione a bicchiere	127 km/h
Lunghezza asta di captazione (l2)	5380 mm
Dimensioni flangia	565 x 565 mm
Esecuzione flangia	8 x Ø 27 mm per 8 x M24 (490 x 490 mm)
Dimensione fondazione in cemento in loco (lu x la x h)	2000 x 2000 x 900 mm
Rivestimento in zinco secondo DIN EN 1461	ca. 100 µm
Riferimento norma	CEI EN 62561-(1+2)

Prodotto 103025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103025 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Palo componibile di captazione per fondazione a bicchiere oppure in calcestruzzo
