Staffa per aste di captazione D40 e DEHNcon-H

Angolare per il fissaggio orizzontale piatto a parete

1 Prodotto

Art. 105140 WB D40 WA V2A

GTIN (EAN) 4013364112650, Codice doganale (EU): 85389099, Peso lordo: 653.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

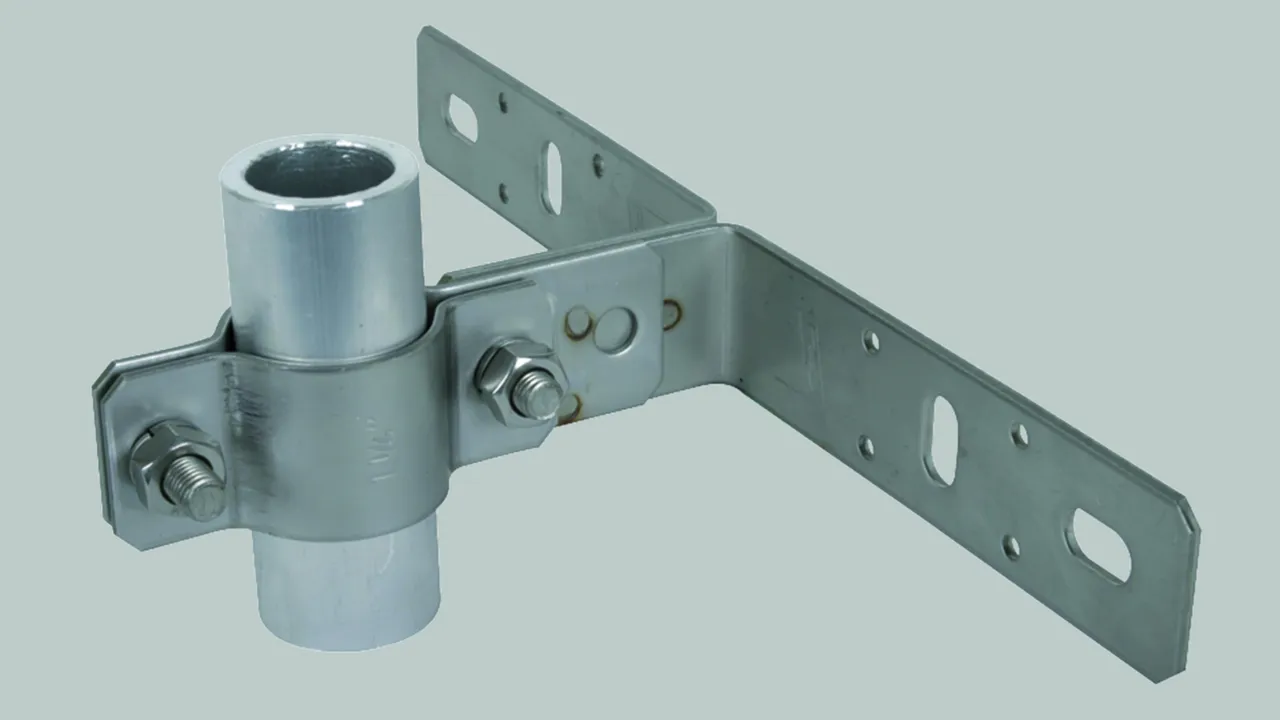

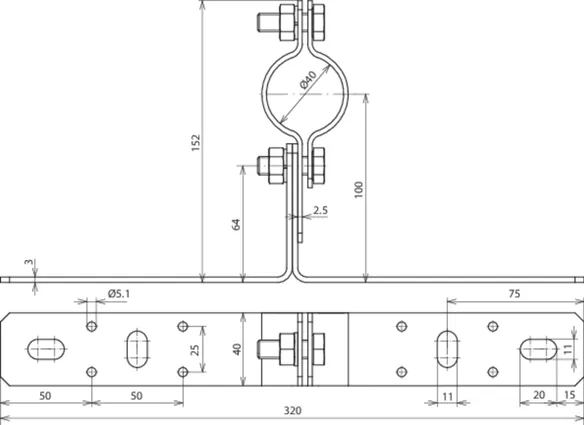

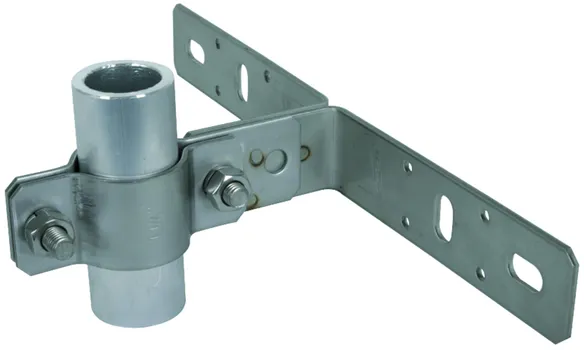

Staffa per aste di captazione D40 e DEHNcon-H INOX montaggio orizzontale
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
Materiale: INOX
Fori di fissaggio: [8x] Ø5,1 / [4x] 11 x 20 mm
Distanza da parete: 80 mm
Campo serraggio asta di captazione: 40 mm

Fabbricato: DEHN
Tipo: WB D40 WA V2A
Art.: 105140
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Fori di fissaggio	[8x] Ø5,1 / [4x] 11 x 20 mm
Distanza da parete	80 mm
Campo serraggio asta di captazione	40 mm

Prodotto 105140 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105140 è stato aggiunto al carrello.

Apri Web-Shop

Angolare per il fissaggio verticale a parete

2 Prodotti

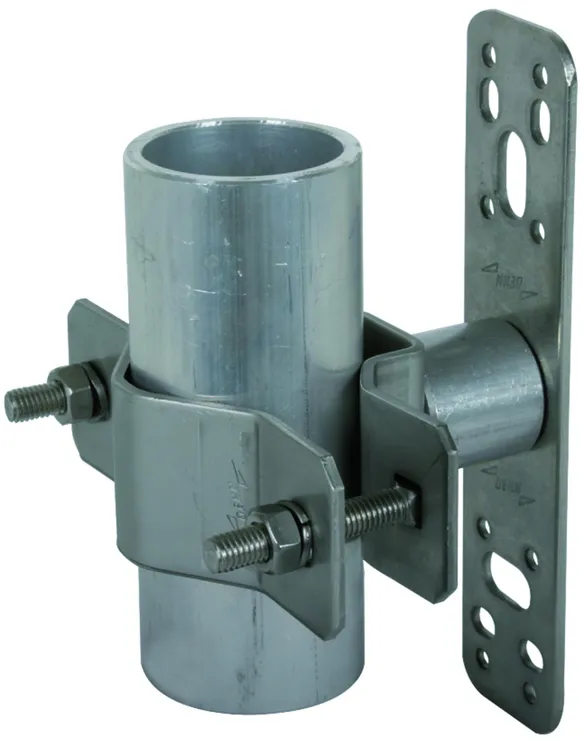

Art. 105342 WB D40.50 SE WA46 V2A

GTIN (EAN) 4013364111141, Codice doganale (EU): 85389099, Peso lordo: 514.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

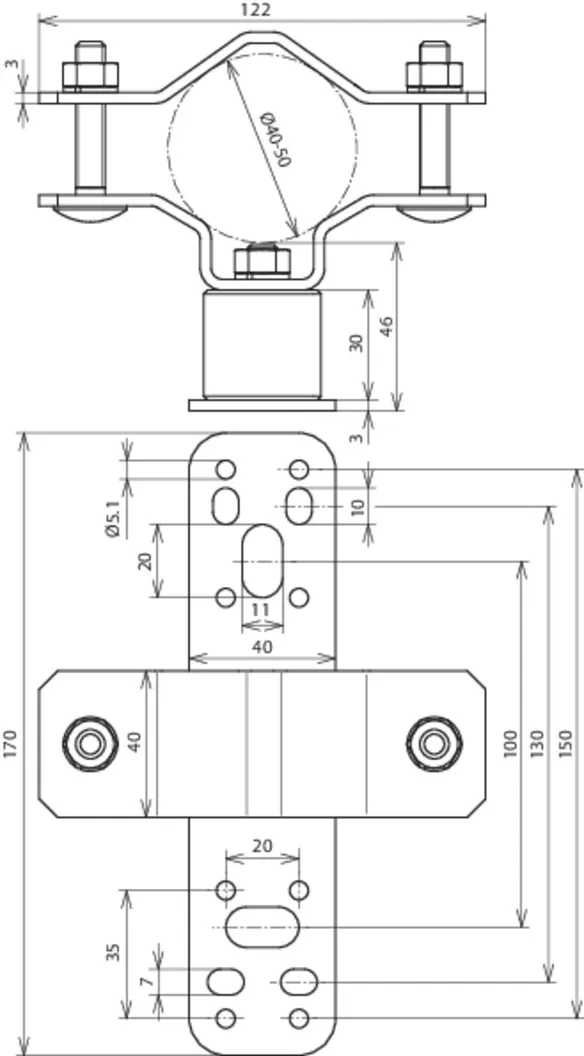

Staffa per aste di captazione D40 e DEHNcon-H INOX montaggio verticale
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
Materiale: INOX
Fori di fissaggio: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distanza da parete: 46 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 SE WA46 V2A
Art.: 105342
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Fori di fissaggio	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distanza da parete	46 mm
Campo serraggio asta di captazione	40-50 mm

Prodotto 105342 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105342 è stato aggiunto al carrello.

Apri Web-Shop

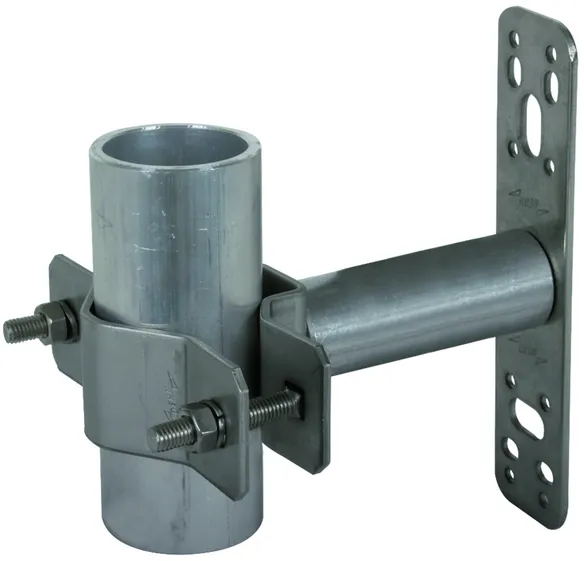

Art. 105348 WB D40.50 SE WA110 V2A

GTIN (EAN) 4013364287013, Codice doganale (EU): 85389099, Peso lordo: 540.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

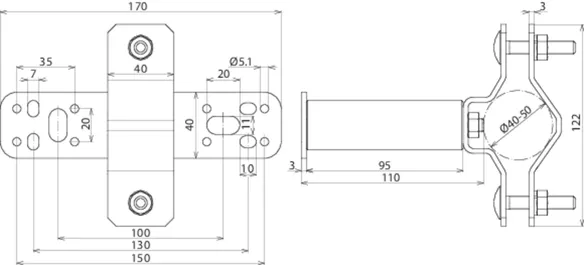

Staffa per aste di captazione D40 e DEHNcon-H INOX montaggio verticale
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
Materiale: INOX
Fori di fissaggio: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distanza da parete: 110 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 SE WA110 V2A
Art.: 105348
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Fori di fissaggio	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distanza da parete	110 mm
Campo serraggio asta di captazione	40-50 mm

Prodotto 105348 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105348 è stato aggiunto al carrello.

Apri Web-Shop

Angolare per il fissaggio a parete, regolabile da 150-200 mm

Per il fissaggio dei tubi portanti o delle aste di captazione D40 / D50 con cavallotto doppio di fissaggio per la connessione di 2x Td 8-10 mm.

1 Prodotto

Art. 105344 WB D40.50 V150.200 V2A

GTIN (EAN) 4013364147300, Codice doganale (EU): 85389099, Peso lordo: 1.52 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

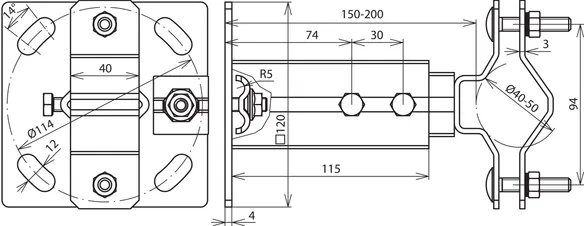

Staffa regolabile per aste di captazione D40 e DEHNcon-H INOX
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
regolabile da 150-200 mm
Materiale: INOX
Fori di fissaggio: [4x] 12 x 26 mm
Distanza da parete: 150-200 mm
Campo di serraggio Td: 8-10 mm
Campo serraggio asta di captazione: 40-50 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: WB D40.50 V150.200 V2A
Art.: 105344
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Fori di fissaggio	[4x] 12 x 26 mm
Distanza da parete	150-200 mm
Campo di serraggio Td	8-10 mm
Campo serraggio asta di captazione	40-50 mm
Riferimento norma	CEI EN 62561-1

Prodotto 105344 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105344 è stato aggiunto al carrello.

Apri Web-Shop

Angolare per il fissaggio a parete, regolabile da 230-1300 mm

3 Prodotti

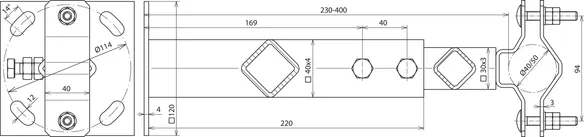

Art. 105347 WB D40.50 V230.400 STTZN V2A

GTIN (EAN) 4013364278554, Codice doganale (EU): 85389099, Peso lordo: 2.42 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

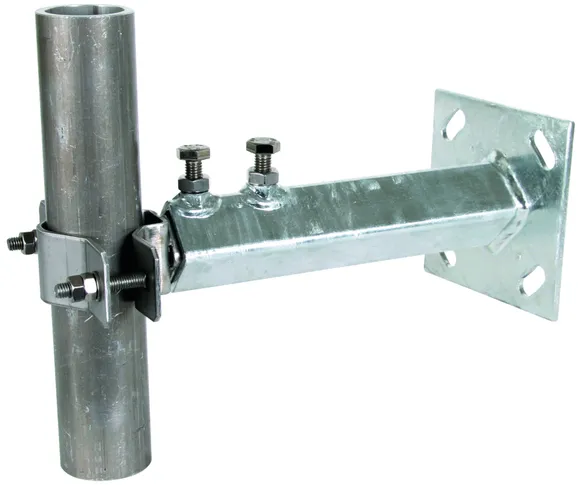

Staffa regolabile per aste di captazione D40 e DEHNcon-H INOX
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
regolabile da 230-400 mm
Materiale: Fe/tZn / INOX
Fori di fissaggio: [4x] 12 x 26 mm
Distanza da parete: 230-400 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 V230.400 STTZN V2A
Art.: 105347
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn / INOX
Fori di fissaggio	[4x] 12 x 26 mm
Distanza da parete	230-400 mm
Campo serraggio asta di captazione	40-50 mm

Prodotto 105347 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105347 è stato aggiunto al carrello.

Apri Web-Shop

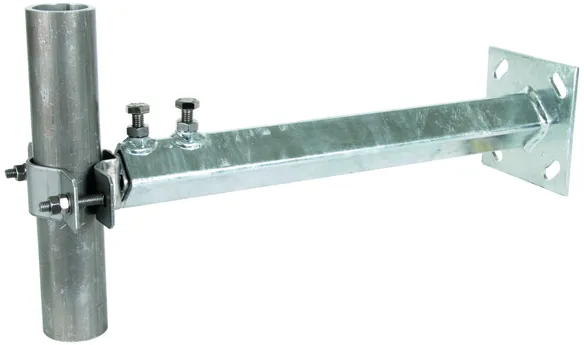

Art. 105343 WB D40.50 V400.700 STTZN V2A

GTIN (EAN) 4013364118515, Codice doganale (EU): 85389099, Peso lordo: 3.60 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa regolabile per aste di captazione D40 e DEHNcon-H INOX
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
regolabile da 400-700 mm
Materiale: Fe/tZn / INOX
Fori di fissaggio: [4x] 12 x 26 mm
Distanza da parete: 400-700 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 V400.700 STTZN V2A
Art.: 105343
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn / INOX
Fori di fissaggio	[4x] 12 x 26 mm
Distanza da parete	400-700 mm
Campo serraggio asta di captazione	40-50 mm

Prodotto 105343 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105343 è stato aggiunto al carrello.

Apri Web-Shop

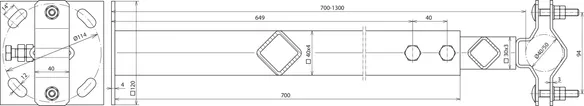

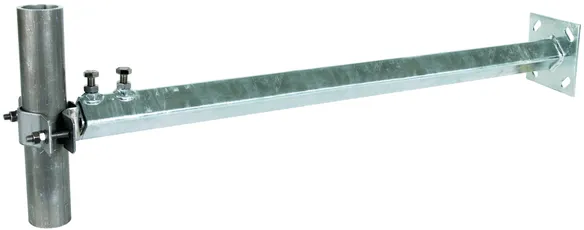

Art. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN (EAN) 4013364288614, Codice doganale (EU): 85389099, Peso lordo: 5.80 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa regolabile per aste di captazione D40 e DEHNcon-H INOX
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
regolabile da 700-1300 mm
Materiale: Fe/tZn / INOX
Fori di fissaggio: [4x] 12 x 26 mm
Distanza da parete: 700-1300 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 V700.1300 STTZN V2A
Art.: 105349
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn / INOX
Fori di fissaggio	[4x] 12 x 26 mm
Distanza da parete	700-1300 mm
Campo serraggio asta di captazione	40-50 mm

Prodotto 105349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105349 è stato aggiunto al carrello.

Apri Web-Shop

Fissaggio per ringhiere

1 Prodotto

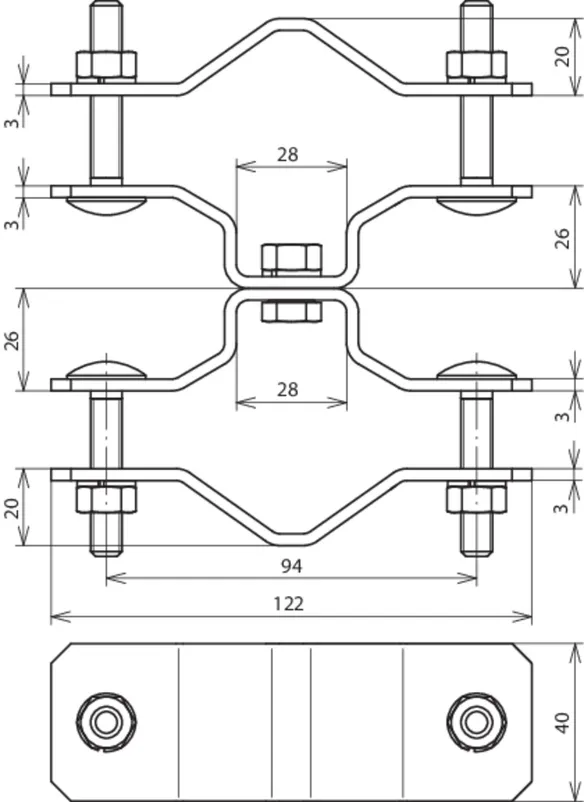

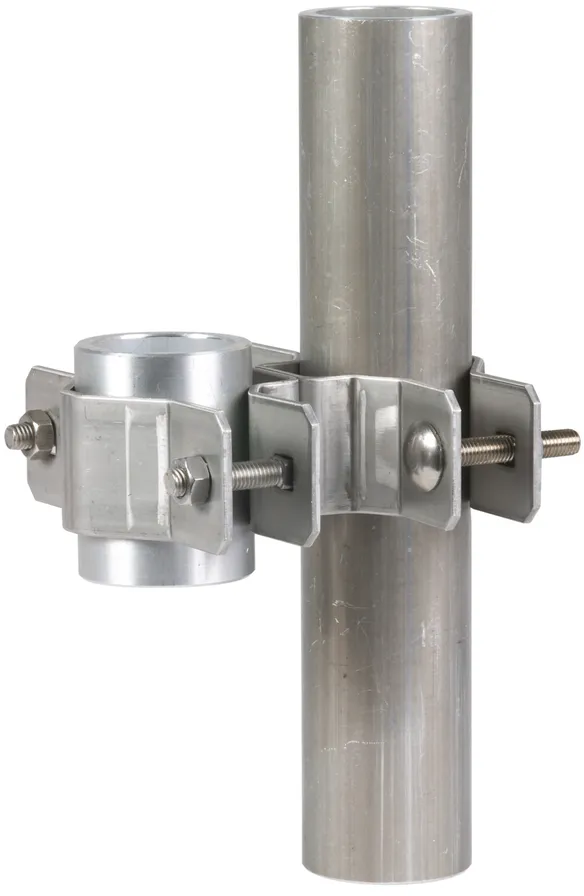

Art. 105354 BS D40.50 D48.60 V2A

GTIN (EAN) 4013364098725, Codice doganale (EU): 85389099, Peso lordo: 637.00 g, UM: 5.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa per aste di captazione D40 e DEHNcon-H per fissaggio per ringhiere INOX
Fissaggi per ringhiere
per il fissaggio dei tubi portanti
o delle aste di captazione D40 su
elementi di costruzione
ad es. tubi di ringhiere
Materiale: INOX
Campo serraggio tubo: 48-60 mm (1 1/2 -2")
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: BS D40.50 D48.60 V2A
Art.: 105354
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo serraggio tubo	48-60 mm (1 ¹/₂-2")
Campo serraggio asta di captazione	40-50 mm

Prodotto 105354 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105354 è stato aggiunto al carrello.

Apri Web-Shop

Fissaggio per ringhiere con elemento distanziatore

Con elemento distanziatore per bilanciare ad es. le staffe delle antenne.

1 Prodotto

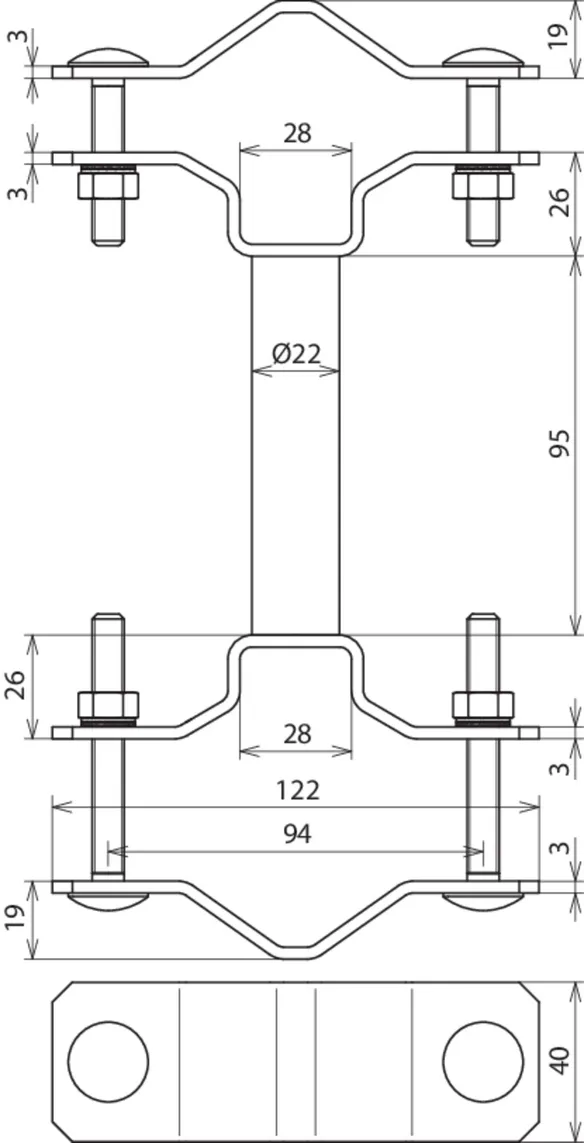

Art. 105162 BSC D40 DS95 D45.65 V2A

GTIN (EAN) 4013364146433, Codice doganale (EU): 85389099, Peso lordo: 600.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

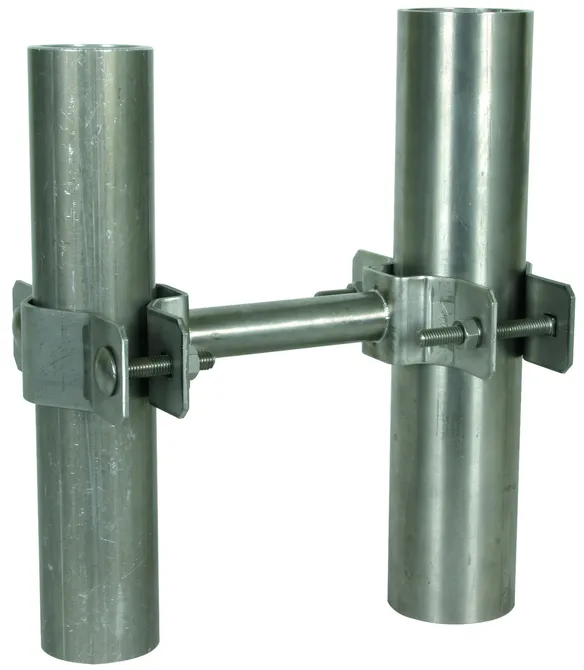

Fissaggio per ringhiere per fissare i tubi portanti
Fissaggi per ringhiere per fissare i tubi portanti
o le aste di captazione D40 su elementi di costruzione
ad es. tubi di ringhiere
Materiale: INOX
Campo serraggio tubo: 45-65 mm (11/2-2'')
Campo serraggio asta di captazione: 40-50 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BSC D40 DS95 D45.65 V2A
Art.: 105162
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo serraggio tubo	45-65 mm (1¹/₂-2'')
Campo serraggio asta di captazione	40-50 mm
Lunghezza elemento distanziatore	95 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 105162 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105162 è stato aggiunto al carrello.

Apri Web-Shop

Collare di fissaggio a fascetta

Utilizzando due fascette di fissaggio la tenuta meccanica e la tenuta di corrente di fulmine sono di 100 kA (10/350 µs).

1 Prodotto

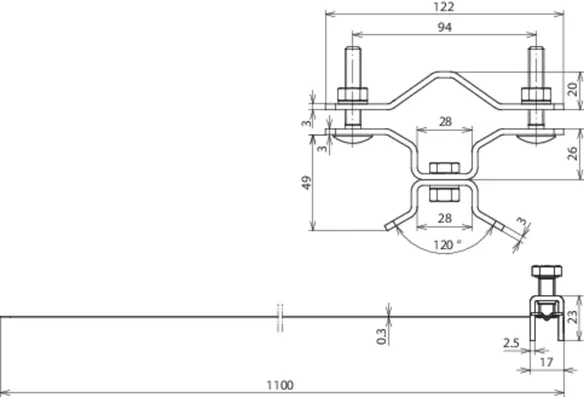

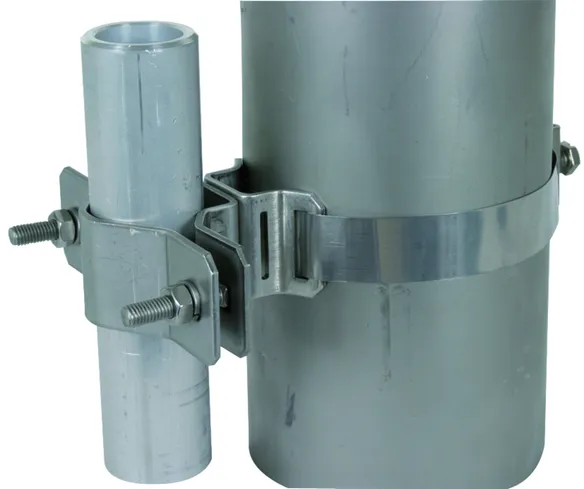

Art. 105160 BSC D40.50 SB50.300 V2A

GTIN (EAN) 4013364113022, Codice doganale (EU): 85389099, Peso lordo: 506.20 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa per aste di captazione D40 e DEHNcon-H INOX collare di fissaggio
Staffa per aste di captazione D40 e DEHNcon-H
Collare di fissaggio a fascetta
per tubi

Materiale: INOX
Campo serraggio tubo: 50-300 mm
Campo serraggio asta di captazione: 40-50 mm
Dimensioni bandella: 25 x 0,3 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BSC D40.50 SB50.300 V2A
Art.: 105160
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo serraggio tubo	50-300 mm
Campo serraggio asta di captazione	40-50 mm
Dimensioni bandella (lungh. x spess.)	25 x 0,3 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 105160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105160 è stato aggiunto al carrello.

Apri Web-Shop

Collare di fissaggio a fascetta ed elemento distanziatore

Con elemento distanziatore lungo aggiuntivo per bilanciare le staffe di antenne settoriali sul palo.

1 Prodotto

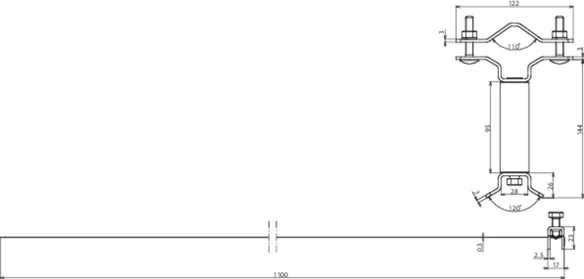

Art. 105163 BS D40.50 DS95 SB50.300 V2A

GTIN (EAN) 4013364248281, Codice doganale (EU): 85389099, Peso lordo: 601.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

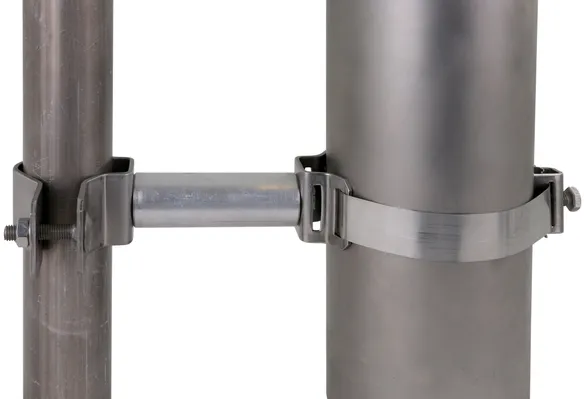

Collare di fissaggio a fascetta con elemento distanziatore lungo INOX
Collare di fissaggio a fascetta per il fissaggio di tubi portanti
su elementi di costruzione
ad es. di pali d'antenna
con elemento distanziatore aggiuntivo 95 mm
per compensare ad es. le antenne settoriali
sul palo
Materiale: INOX
Campo serraggio tubo: 50-300 mm
Campo serraggio asta di captazione: 40-50 mm
Dimensioni bandella: 25 x 3,0 mm

Fabbricato: DEHN
Tipo: BS D40.50 DS95 SB50.300 V2A
Art.: 105163
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo serraggio tubo	50-300 mm
Campo serraggio asta di captazione	40-50 mm
Dimensioni bandella (lungh. x spess.)	25 x 3,0 mm
Lunghezza elemento distanziatore	95 mm

Prodotto 105163 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105163 è stato aggiunto al carrello.

Apri Web-Shop

Staffa per aste di captazione D40 e DEHNcon-H

Angolare per il fissaggio orizzontale piatto a parete

Art. 105140 WB D40 WA V2A

Non siete autorizzati per eseguire un download 105140.stp

Non siete autorizzati per eseguire un download 105140.igs

Non siete autorizzati per eseguire un download 105140.jt

Non siete autorizzati per eseguire un download 105140.dwg

Non siete autorizzati per eseguire un download 105140m_D.dxf

Prodotto 105140 è stato aggiunto al blocco note.

Prodotto 105140 è stato aggiunto al carrello.

Angolare per il fissaggio verticale a parete

Art. 105342 WB D40.50 SE WA46 V2A

Non siete autorizzati per eseguire un download 105342.stp

Non siete autorizzati per eseguire un download 105342.igs

Non siete autorizzati per eseguire un download 105342.jt

Non siete autorizzati per eseguire un download 105342.dwg

Non siete autorizzati per eseguire un download 105342m_D.dxf

Prodotto 105342 è stato aggiunto al blocco note.

Prodotto 105342 è stato aggiunto al carrello.

Art. 105348 WB D40.50 SE WA110 V2A

Non siete autorizzati per eseguire un download 105348.stp

Non siete autorizzati per eseguire un download 105348.igs

Non siete autorizzati per eseguire un download 105348.jt

Non siete autorizzati per eseguire un download 105348.dwg

Non siete autorizzati per eseguire un download 105348m_D.dxf

Prodotto 105348 è stato aggiunto al blocco note.

Prodotto 105348 è stato aggiunto al carrello.

Angolare per il fissaggio a parete, regolabile da 150-200 mm

Art. 105344 WB D40.50 V150.200 V2A

Non siete autorizzati per eseguire un download 105344.stp

Non siete autorizzati per eseguire un download 105344.igs

Non siete autorizzati per eseguire un download 105344.jt

Non siete autorizzati per eseguire un download 105344.dwg

Non siete autorizzati per eseguire un download 105344m_D.dxf

Prodotto 105344 è stato aggiunto al blocco note.

Prodotto 105344 è stato aggiunto al carrello.

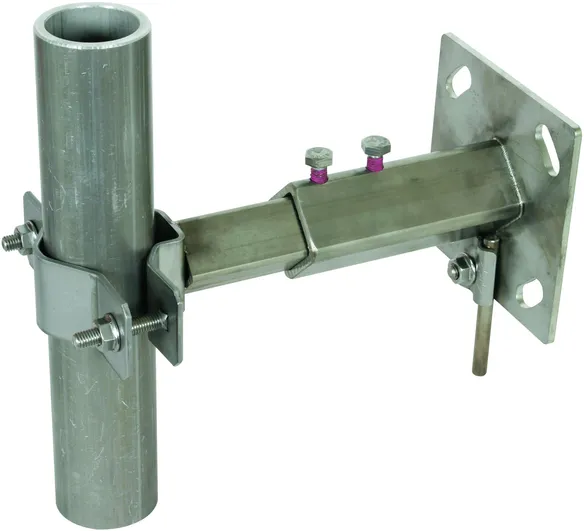

Angolare per il fissaggio a parete, regolabile da 230-1300 mm

Art. 105347 WB D40.50 V230.400 STTZN V2A

Non siete autorizzati per eseguire un download 105347.stp

Non siete autorizzati per eseguire un download 105347.igs

Non siete autorizzati per eseguire un download 105347.jt

Non siete autorizzati per eseguire un download 105347.dwg

Non siete autorizzati per eseguire un download 105347m_D.dxf

Prodotto 105347 è stato aggiunto al blocco note.

Prodotto 105347 è stato aggiunto al carrello.

Art. 105343 WB D40.50 V400.700 STTZN V2A

Non siete autorizzati per eseguire un download 105343.stp

Non siete autorizzati per eseguire un download 105343.igs

Non siete autorizzati per eseguire un download 105343.jt

Non siete autorizzati per eseguire un download 105343.dwg

Non siete autorizzati per eseguire un download 105343m_D.dxf

Prodotto 105343 è stato aggiunto al blocco note.

Prodotto 105343 è stato aggiunto al carrello.

Art. 105349 WB D40.50 V700.1300 STTZN V2A

Non siete autorizzati per eseguire un download 105349.stp

Non siete autorizzati per eseguire un download 105349.igs

Non siete autorizzati per eseguire un download 105349.jt

Non siete autorizzati per eseguire un download 105349.dwg

Non siete autorizzati per eseguire un download 105349m_D.dxf

Prodotto 105349 è stato aggiunto al blocco note.

Prodotto 105349 è stato aggiunto al carrello.

Fissaggio per ringhiere

Art. 105354 BS D40.50 D48.60 V2A

Non siete autorizzati per eseguire un download 105354.stp

Non siete autorizzati per eseguire un download 105354.igs

Non siete autorizzati per eseguire un download 105354.jt

Non siete autorizzati per eseguire un download 105354.dwg

Non siete autorizzati per eseguire un download 105354m_D.dxf

Prodotto 105354 è stato aggiunto al blocco note.

Prodotto 105354 è stato aggiunto al carrello.

Fissaggio per ringhiere con elemento distanziatore

Art. 105162 BSC D40 DS95 D45.65 V2A

Non siete autorizzati per eseguire un download 105162.stp

Non siete autorizzati per eseguire un download 105162.igs

Non siete autorizzati per eseguire un download 105162.jt

Non siete autorizzati per eseguire un download 105162.dwg

Non siete autorizzati per eseguire un download 105162m_D.dxf

Prodotto 105162 è stato aggiunto al blocco note.

Prodotto 105162 è stato aggiunto al carrello.

Collare di fissaggio a fascetta
