Asta di captazione D40

Per il fissaggio p.es. su pareti oppure altre costruzioni.

Le aste di captazione sono dimensionate conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Componenti:
– asta di captazione 2000 mm o asta di captazione tubulare 2500 mm
– tubo Ø 40 x 5 mm attacco Ø 22 / 16 mm
– collegamento a terra INOX con connettore KS in acciaio INOX per Td 6-10 mm [portata di corrente di fulmine 100 kA (10/350 µs)]

Il fissaggio avviene p.es. ad una parete tramite l’Art. 105 140 ed a tubi tramite l’Art. 105 354.

Con lunghezza libera massima si intende quella dalla punta dell’asta di captazione fino al supporto superiore (punto di fissaggio).
Per motivi di stabilità, il supporto centrale (3 fissaggi) va montato il più direttamente possibile al di sotto del supporto superiore. La distanza non deve essere maggiore di 15 cm. Il supporto inferiore (punto di fissaggio) va installato a una distanza ≤ 15 cm, all’estremità dell’asta di captazione.

Dettagli

lorem ipsum
lorem ipsum

Esecuzione Al

10 Prodotti

Art. 105170 FS D40 16 10 4000 KSV AL

GTIN (EAN) 4013364151192, Codice doganale (EU): 85389099, Peso lordo: 4.17 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105170.stp

      Non siete autorizzati per eseguire un download 105170.stp

      Login
    • 105170.igs

      Non siete autorizzati per eseguire un download 105170.igs

      Login
    • 105170.jt

      Non siete autorizzati per eseguire un download 105170.jt

      Login
    • 105170.dwg

      Non siete autorizzati per eseguire un download 105170.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 4000 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 3,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 185 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 4000 mm
Lunghezza libera max con asta di captazione: 3500 mm
Lunghezza fissaggio: 500 mm
Numero fissaggio: 2
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 4000 KSV AL
Art.: 105170
o similare.

Certificati



Caratteristiche tecniche

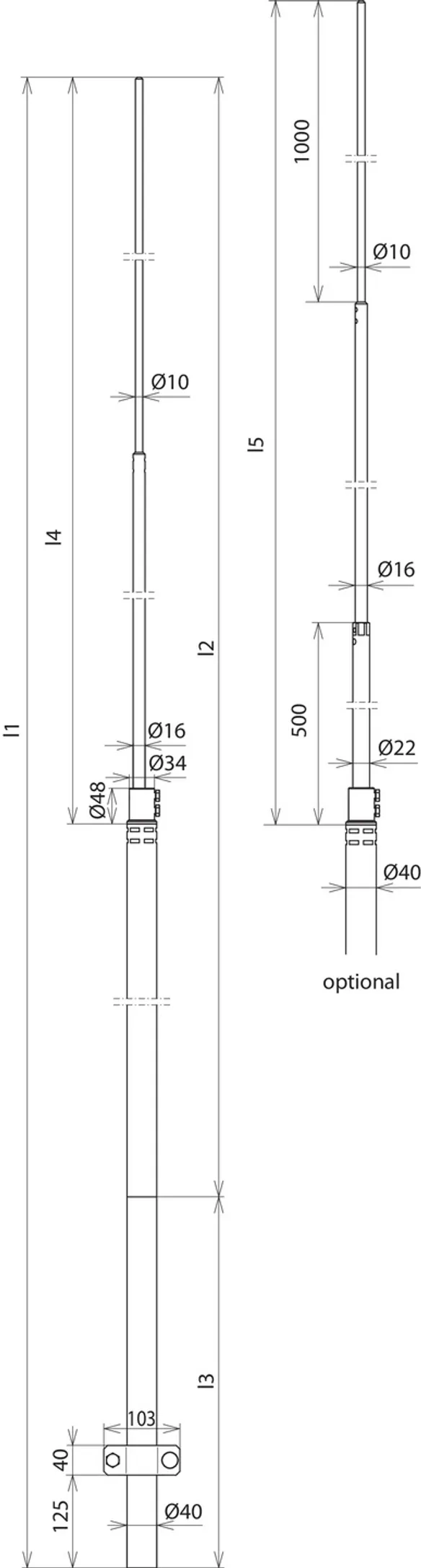

Lunghezza totale (l1) 4000 mm
Lunghezza libera max con asta di captazione (l2) 3500 mm
Lunghezza fissaggio (l3) 500 mm
Numero fissaggio 2

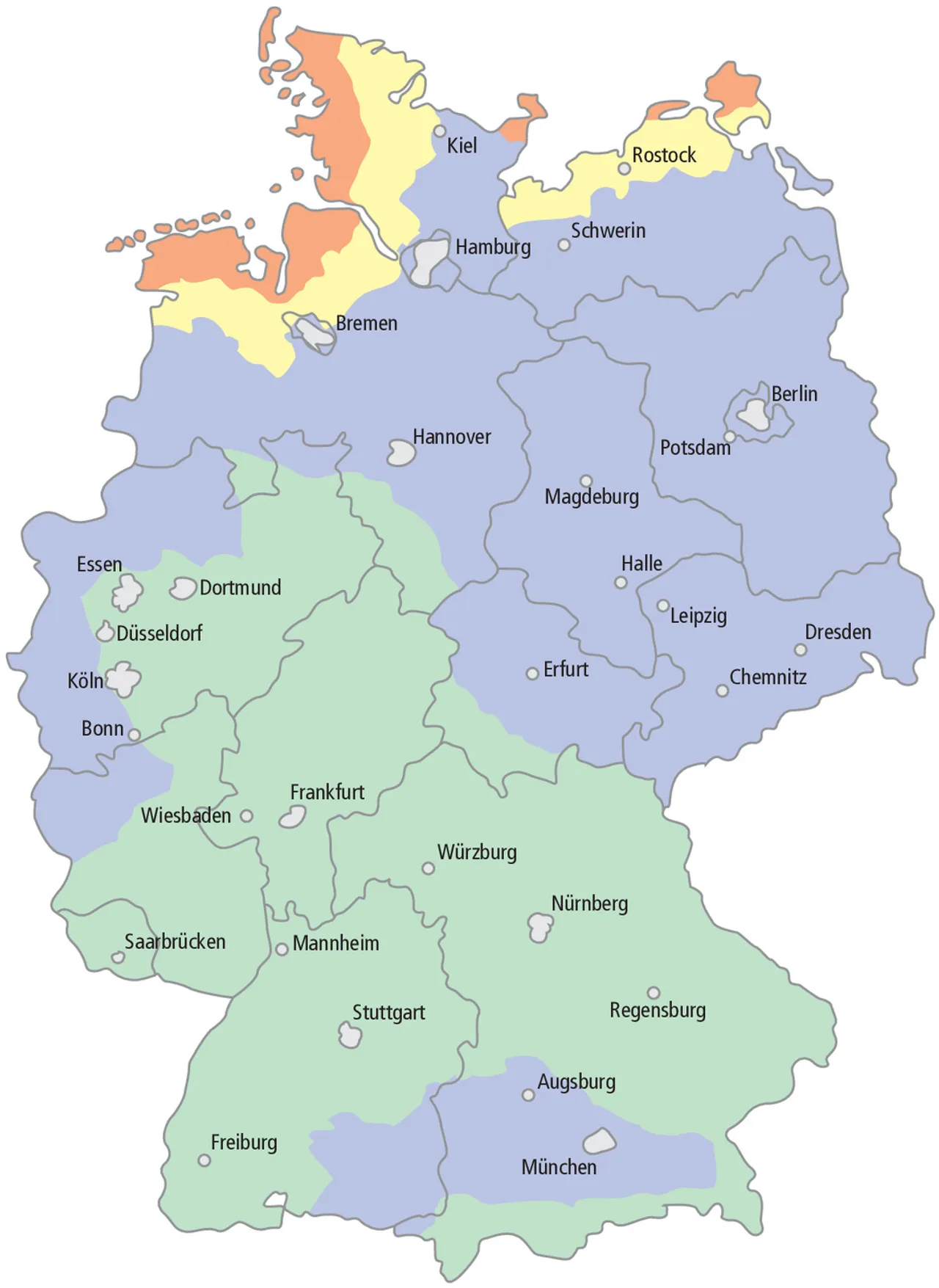

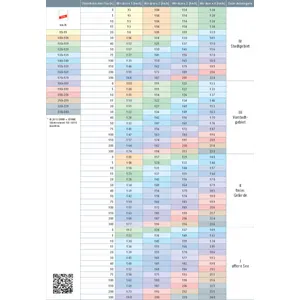

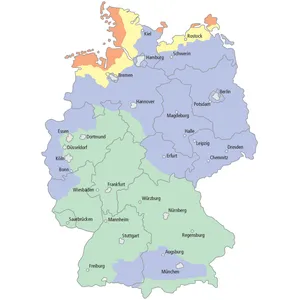

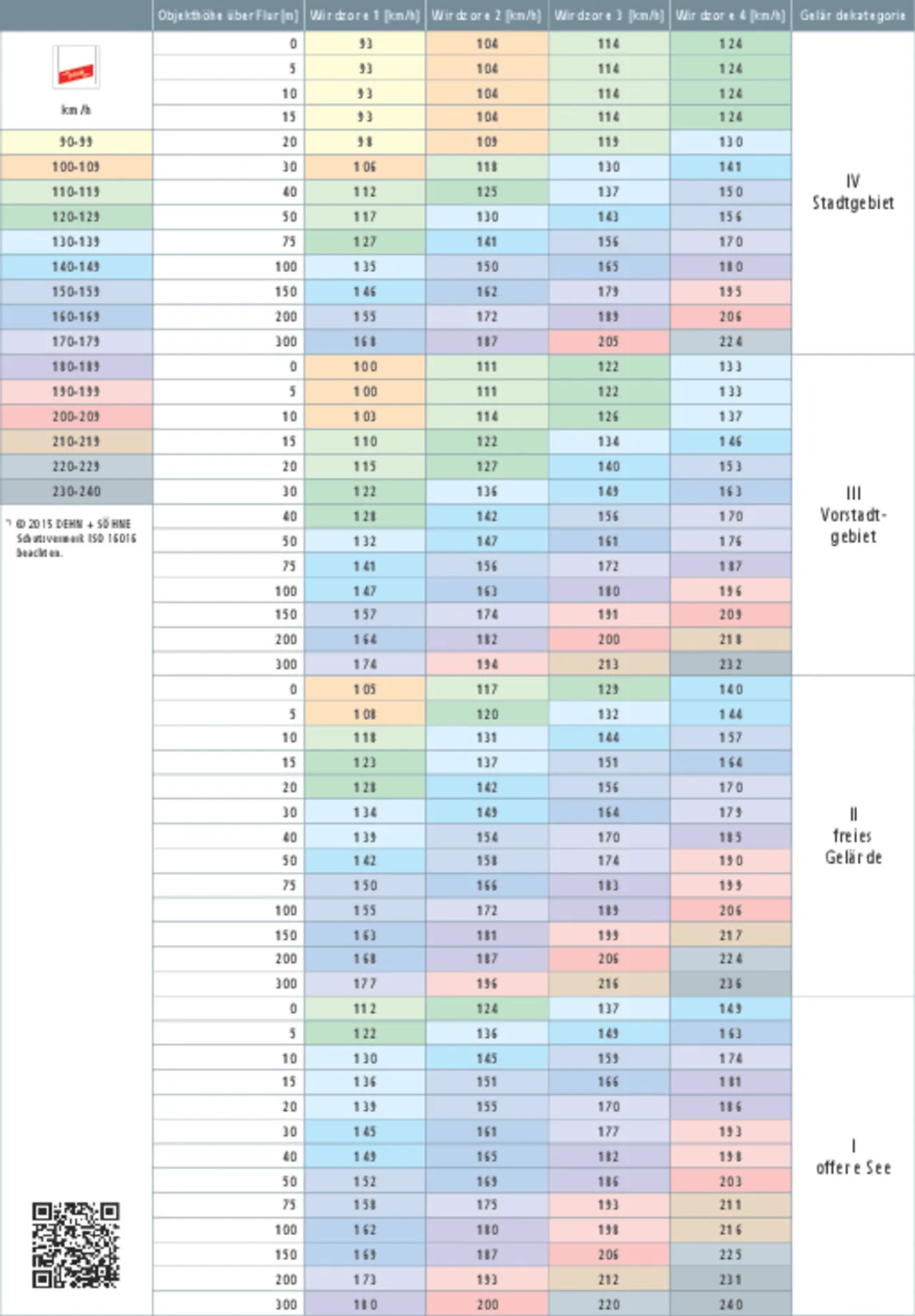

Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 3500 mm) 185 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105170 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105170 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105175 FS D40 22 16 10 4500 KSV AL

GTIN (EAN) 4013364151208, Codice doganale (EU): 85389099, Peso lordo: 4.40 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105175.stp

      Non siete autorizzati per eseguire un download 105175.stp

      Login
    • 105175.igs

      Non siete autorizzati per eseguire un download 105175.igs

      Login
    • 105175.jt

      Non siete autorizzati per eseguire un download 105175.jt

      Login
    • 105175.dwg

      Non siete autorizzati per eseguire un download 105175.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 4500 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 4,0 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per
una velocità delle raffiche di vento non superiore a 186 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 4500 mm
Lunghezza libera max con asta di captazione: 4000 mm
Lunghezza fissaggio: 500 mm
Numero fissaggio: 2
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 4500 KSV AL
Art.: 105175
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 4500 mm
Lunghezza libera max con asta di captazione (l2) 4000 mm
Lunghezza fissaggio (l3) 500 mm
Numero fissaggio 2
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 4000 mm) 186 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105175 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105175 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105171 FS D40 16 10 5000 KSV AL

GTIN (EAN) 4013364151215, Codice doganale (EU): 85389099, Peso lordo: 5.60 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105171.stp

      Non siete autorizzati per eseguire un download 105171.stp

      Login
    • 105171.igs

      Non siete autorizzati per eseguire un download 105171.igs

      Login
    • 105171.jt

      Non siete autorizzati per eseguire un download 105171.jt

      Login
    • 105171.dwg

      Non siete autorizzati per eseguire un download 105171.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 5000 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 4,0 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 185 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 5000 mm
Lunghezza libera max con asta di captazione: 4000 mm
Lunghezza fissaggio: 1000 mm
Numero fissaggio: 2
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 5000 KSV AL
Art.: 105171
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 5000 mm
Lunghezza libera max con asta di captazione (l2) 4000 mm
Lunghezza fissaggio (l3) 1000 mm
Numero fissaggio 2
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 4000 mm) 185 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105171 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105171 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105176 FS D40 22 16 10 5500 KSV AL

GTIN (EAN) 4013364151222, Codice doganale (EU): 85389099, Peso lordo: 6.00 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105176.stp

      Non siete autorizzati per eseguire un download 105176.stp

      Login
    • 105176.igs

      Non siete autorizzati per eseguire un download 105176.igs

      Login
    • 105176.jt

      Non siete autorizzati per eseguire un download 105176.jt

      Login
    • 105176.dwg

      Non siete autorizzati per eseguire un download 105176.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 5500 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 4,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 186 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 5500 mm
Lunghezza libera max con asta di captazione: 4500 mm
Lunghezza fissaggio: 1000 mm
Numero fissaggio: 2
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 5500 KSV AL
Art.: 105176
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 5500 mm
Lunghezza libera max con asta di captazione (l2) 4500 mm
Lunghezza fissaggio (l3) 1000 mm
Numero fissaggio 2
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 4500 mm) 186 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105176 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105176 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105172 FS D40 16 10 6000 KSV AL

GTIN (EAN) 4013364151239, Codice doganale (EU): 85389099, Peso lordo: 7.20 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105172.stp

      Non siete autorizzati per eseguire un download 105172.stp

      Login
    • 105172.igs

      Non siete autorizzati per eseguire un download 105172.igs

      Login
    • 105172.jt

      Non siete autorizzati per eseguire un download 105172.jt

      Login
    • 105172.dwg

      Non siete autorizzati per eseguire un download 105172.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 6000 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 4,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 186 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 6000 mm
Lunghezza libera max con asta di captazione: 4500 mm
Lunghezza fissaggio: 1500 mm
Numero fissaggio: 3
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 6000 KSV AL
Art.: 105172
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 6000 mm
Lunghezza libera max con asta di captazione (l2) 4500 mm
Lunghezza fissaggio (l3) 1500 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 4500 mm) 186 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105172 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105172 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105177 FS D40 22 16 10 6500 KSV AL

GTIN (EAN) 4013364151246, Codice doganale (EU): 85389099, Peso lordo: 7.45 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105177.stp

      Non siete autorizzati per eseguire un download 105177.stp

      Login
    • 105177.igs

      Non siete autorizzati per eseguire un download 105177.igs

      Login
    • 105177.jt

      Non siete autorizzati per eseguire un download 105177.jt

      Login
    • 105177.dwg

      Non siete autorizzati per eseguire un download 105177.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 6500 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,0 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 183 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 6500 mm
Lunghezza libera max con asta di captazione: 5000 mm
Lunghezza fissaggio: 1500 mm
Numero fissaggio: 3
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 6500 KSV AL
Art.: 105177
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 6500 mm
Lunghezza libera max con asta di captazione (l2) 5000 mm
Lunghezza fissaggio (l3) 1500 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5000 mm) 183 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105177 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105177 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105173 FS D40 16 10 7000 KSV AL

GTIN (EAN) 4013364151253, Codice doganale (EU): 85389099, Peso lordo: 8.60 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105173.stp

      Non siete autorizzati per eseguire un download 105173.stp

      Login
    • 105173.igs

      Non siete autorizzati per eseguire un download 105173.igs

      Login
    • 105173.jt

      Non siete autorizzati per eseguire un download 105173.jt

      Login
    • 105173.dwg

      Non siete autorizzati per eseguire un download 105173.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login

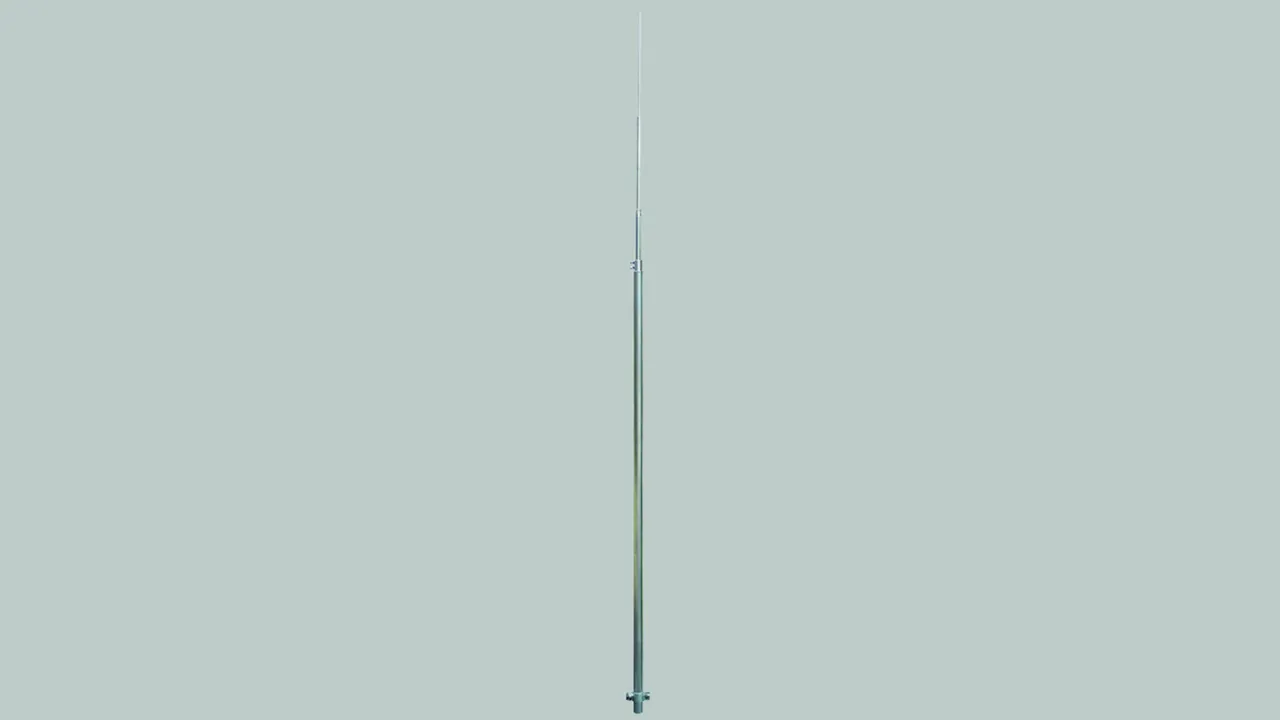

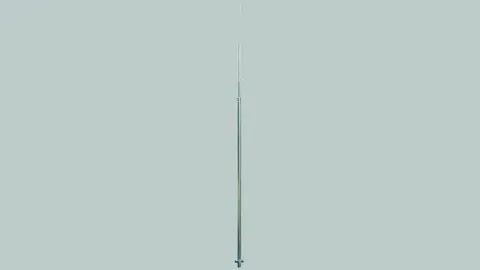

Asta di captazione D40 lunghezza totale 7000 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 146 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 7000 mm
Lunghezza libera max con asta di captazione: 5500 mm
Lunghezza fissaggio: 1500 mm
Numero fissaggio: 3
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 7000 KSV AL
Art.: 105173
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 7000 mm
Lunghezza libera max con asta di captazione (l2) 5500 mm
Lunghezza fissaggio (l3) 1500 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5500 mm) 146 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105173 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105173 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105178 FS D40 22 16 10 7500 KSV AL

GTIN (EAN) 4013364151260, Codice doganale (EU): 85389099, Peso lordo: 9.00 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105178.stp

      Non siete autorizzati per eseguire un download 105178.stp

      Login
    • 105178.igs

      Non siete autorizzati per eseguire un download 105178.igs

      Login
    • 105178.jt

      Non siete autorizzati per eseguire un download 105178.jt

      Login
    • 105178.dwg

      Non siete autorizzati per eseguire un download 105178.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 7500 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 149 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 7500 mm
Lunghezza libera max con asta di captazione: 5500 mm
Lunghezza fissaggio: 2000 mm
Numero fissaggio: 3
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 7500 KSV AL
Art.: 105178
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 7500 mm
Lunghezza libera max con asta di captazione (l2) 5500 mm
Lunghezza fissaggio (l3) 2000 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5500 mm) 149 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105178 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105178 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105174 FS D40 16 10 8000 KSV AL

GTIN (EAN) 4013364151277, Codice doganale (EU): 85389099, Peso lordo: 10.14 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105174.stp

      Non siete autorizzati per eseguire un download 105174.stp

      Login
    • 105174.igs

      Non siete autorizzati per eseguire un download 105174.igs

      Login
    • 105174.jt

      Non siete autorizzati per eseguire un download 105174.jt

      Login
    • 105174.dwg

      Non siete autorizzati per eseguire un download 105174.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 8000 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 142 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 8000 mm
Lunghezza libera max con asta di captazione: 5500 mm
Lunghezza fissaggio: 2500 mm
Numero fissaggio: 3
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 8000 KSV AL
Art.: 105174
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 8000 mm
Lunghezza libera max con asta di captazione (l2) 5500 mm
Lunghezza fissaggio (l3) 2500 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5500 mm) 142 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105174 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105174 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105179 FS D40 22 16 10 8500 KSV AL

GTIN (EAN) 4013364151284, Codice doganale (EU): 85389099, Peso lordo: 10.40 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105179.stp

      Non siete autorizzati per eseguire un download 105179.stp

      Login
    • 105179.igs

      Non siete autorizzati per eseguire un download 105179.igs

      Login
    • 105179.jt

      Non siete autorizzati per eseguire un download 105179.jt

      Login
    • 105179.dwg

      Non siete autorizzati per eseguire un download 105179.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 8500 mm Al
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 152 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 8500 mm
Lunghezza libera max con asta di captazione: 5500 mm
Lunghezza fissaggio: 3000 mm
Numero fissaggio: 3
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 8500 KSV AL
Art.: 105179
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 8500 mm
Lunghezza libera max con asta di captazione (l2) 5500 mm
Lunghezza fissaggio (l3) 3000 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5500 mm) 152 km/h
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105179 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105179 è stato aggiunto al carrello.

Apri Web-Shop

Esecuzione INOX

10 Prodotti

Art. 105190 FS D40 16 10 4000 KSV V2A

GTIN (EAN) 4013364152045, Codice doganale (EU): 85389099, Peso lordo: 9.20 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105190.stp

      Non siete autorizzati per eseguire un download 105190.stp

      Login
    • 105190.igs

      Non siete autorizzati per eseguire un download 105190.igs

      Login
    • 105190.jt

      Non siete autorizzati per eseguire un download 105190.jt

      Login
    • 105190.dwg

      Non siete autorizzati per eseguire un download 105190.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 4000 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 3,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 191 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 4000 mm
Lunghezza libera max con asta di captazione: 3500 mm
Lunghezza fissaggio: 500 mm
Numero fissaggio: 2
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 4000 KSV V2A
Art.: 105190
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 4000 mm
Lunghezza libera max con asta di captazione (l2) 3500 mm
Lunghezza fissaggio (l3) 500 mm
Numero fissaggio 2
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 3500 mm) 191 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105190 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105190 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105195 FS D40 22 16 10 4500 KSV V2A

GTIN (EAN) 4013364152090, Codice doganale (EU): 85389099, Peso lordo: 10.00 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105175.stp

      Non siete autorizzati per eseguire un download 105175.stp

      Login
    • 105175.igs

      Non siete autorizzati per eseguire un download 105175.igs

      Login
    • 105175.jt

      Non siete autorizzati per eseguire un download 105175.jt

      Login
    • 105175.dwg

      Non siete autorizzati per eseguire un download 105175.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 4500 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 4,0 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 192 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 4500 mm
Lunghezza libera max con asta di captazione: 4000 mm
Lunghezza fissaggio: 500 mm
Numero fissaggio: 2
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 4500 KSV V2A
Art.: 105195
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 4500 mm
Lunghezza libera max con asta di captazione (l2) 4000 mm
Lunghezza fissaggio (l3) 500 mm
Numero fissaggio 2
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 4000 mm) 192 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105195 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105195 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105191 FS D40 16 10 5000 KSV V2A

GTIN (EAN) 4013364152052, Codice doganale (EU): 85389099, Peso lordo: 12.60 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105191.stp

      Non siete autorizzati per eseguire un download 105191.stp

      Login
    • 105191.igs

      Non siete autorizzati per eseguire un download 105191.igs

      Login
    • 105191.jt

      Non siete autorizzati per eseguire un download 105191.jt

      Login
    • 105191.dwg

      Non siete autorizzati per eseguire un download 105191.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 5000 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 4,0 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 191 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 5000 mm
Lunghezza libera max con asta di captazione: 4000 mm
Lunghezza fissaggio: 1000 mm
Numero fissaggio: 2
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 5000 KSV V2A
Art.: 105191
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 5000 mm
Lunghezza libera max con asta di captazione (l2) 4000 mm
Lunghezza fissaggio (l3) 1000 mm
Numero fissaggio 2
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 4000 mm) 191 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105191 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105191 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105196 FS D40 22 16 10 5500 KSV V2A

GTIN (EAN) 4013364152106, Codice doganale (EU): 85389099, Peso lordo: 14.30 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105176.stp

      Non siete autorizzati per eseguire un download 105176.stp

      Login
    • 105176.igs

      Non siete autorizzati per eseguire un download 105176.igs

      Login
    • 105176.jt

      Non siete autorizzati per eseguire un download 105176.jt

      Login
    • 105176.dwg

      Non siete autorizzati per eseguire un download 105176.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 5500 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 4,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 192 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 5500 mm
Lunghezza libera max con asta di captazione: 4500 mm
Lunghezza fissaggio: 1000 mm
Numero fissaggio: 2
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 5500 KSV V2A
Art.: 105196
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 5500 mm
Lunghezza libera max con asta di captazione (l2) 4500 mm
Lunghezza fissaggio (l3) 1000 mm
Numero fissaggio 2
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 4500 mm) 192 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105196 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105196 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105192 FS D40 16 10 6000 KSV V2A

GTIN (EAN) 4013364152069, Codice doganale (EU): 85389099, Peso lordo: 16.20 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105172.stp

      Non siete autorizzati per eseguire un download 105172.stp

      Login
    • 105172.igs

      Non siete autorizzati per eseguire un download 105172.igs

      Login
    • 105172.jt

      Non siete autorizzati per eseguire un download 105172.jt

      Login
    • 105172.dwg

      Non siete autorizzati per eseguire un download 105172.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 6000 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 4,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 192 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 6000 mm
Lunghezza libera max con asta di captazione: 4500 mm
Lunghezza fissaggio: 1500 mm
Numero fissaggio: 3
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 6000 KSV V2A
Art.: 105192
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 6000 mm
Lunghezza libera max con asta di captazione (l2) 4500 mm
Lunghezza fissaggio (l3) 1500 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 4500 mm) 192 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105192 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105192 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105197 FS D40 22 16 10 6500 KSV V2A

GTIN (EAN) 4013364152113, Codice doganale (EU): 85389099, Peso lordo: 16.80 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105177.stp

      Non siete autorizzati per eseguire un download 105177.stp

      Login
    • 105177.igs

      Non siete autorizzati per eseguire un download 105177.igs

      Login
    • 105177.jt

      Non siete autorizzati per eseguire un download 105177.jt

      Login
    • 105177.dwg

      Non siete autorizzati per eseguire un download 105177.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 6500 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,0 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 190 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 6500 mm
Lunghezza libera max con asta di captazione: 5000 mm
Lunghezza fissaggio: 1500 mm
Numero fissaggio: 3
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 6500 KSV V2A
Art.: 105197
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 6500 mm
Lunghezza libera max con asta di captazione (l2) 5000 mm
Lunghezza fissaggio (l3) 1500 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5000 mm) 190 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105197 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105197 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105193 FS D40 16 10 7000 KSV V2A

GTIN (EAN) 4013364152076, Codice doganale (EU): 85389099, Peso lordo: 19.40 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105173.stp

      Non siete autorizzati per eseguire un download 105173.stp

      Login
    • 105173.igs

      Non siete autorizzati per eseguire un download 105173.igs

      Login
    • 105173.jt

      Non siete autorizzati per eseguire un download 105173.jt

      Login
    • 105173.dwg

      Non siete autorizzati per eseguire un download 105173.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 7000 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 149 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 7000 mm
Lunghezza libera max con asta di captazione: 5500 mm
Lunghezza fissaggio: 1500 mm
Numero fissaggio: 3
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 7000 KSV V2A
Art.: 105193
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 7000 mm
Lunghezza libera max con asta di captazione (l2) 5500 mm
Lunghezza fissaggio (l3) 1500 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5500 mm) 149 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105193 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105193 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105198 FS D40 22 16 10 7500 KSV V2A

GTIN (EAN) 4013364152120, Codice doganale (EU): 85389099, Peso lordo: 20.00 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105178.stp

      Non siete autorizzati per eseguire un download 105178.stp

      Login
    • 105178.igs

      Non siete autorizzati per eseguire un download 105178.igs

      Login
    • 105178.jt

      Non siete autorizzati per eseguire un download 105178.jt

      Login
    • 105178.dwg

      Non siete autorizzati per eseguire un download 105178.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 7500 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 159 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 7500 mm
Lunghezza libera max con asta di captazione: 5500 mm
Lunghezza fissaggio: 2000 mm
Numero fissaggio: 3
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 7500 KSV V2A
Art.: 105198
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 7500 mm
Lunghezza libera max con asta di captazione (l2) 5500 mm
Lunghezza fissaggio (l3) 2000 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5500 mm) 159 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105198 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105198 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105194 FS D40 16 10 8000 KSV V2A

GTIN (EAN) 4013364152083, Codice doganale (EU): 85389099, Peso lordo: 22.40 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105174.stp

      Non siete autorizzati per eseguire un download 105174.stp

      Login
    • 105174.igs

      Non siete autorizzati per eseguire un download 105174.igs

      Login
    • 105174.jt

      Non siete autorizzati per eseguire un download 105174.jt

      Login
    • 105174.dwg

      Non siete autorizzati per eseguire un download 105174.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 8000 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 149 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 8000 mm
Lunghezza libera max con asta di captazione: 5500 mm
Lunghezza fissaggio: 2500 mm
Numero fissaggio: 3
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 8000 KSV V2A
Art.: 105194
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 8000 mm
Lunghezza libera max con asta di captazione (l2) 5500 mm
Lunghezza fissaggio (l3) 2500 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5500 mm) 149 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105194 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105194 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105199 FS D40 22 16 10 8500 KSV V2A

GTIN (EAN) 4013364152137, Codice doganale (EU): 85389099, Peso lordo: 23.60 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105179.stp

      Non siete autorizzati per eseguire un download 105179.stp

      Login
    • 105179.igs

      Non siete autorizzati per eseguire un download 105179.igs

      Login
    • 105179.jt

      Non siete autorizzati per eseguire un download 105179.jt

      Login
    • 105179.dwg

      Non siete autorizzati per eseguire un download 105179.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Asta di captazione D40 lunghezza totale 9000 mm INOX
Aste di captazione D40 per lunghezze libere max, con asta di captazione,
fino a 5,5 m in caso di fissaggio, ad es., a muri o ad
altre strutture.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 155 km/h.
Per il fissaggio, ad es., a una parete con
l’art. n. 105 140 e a tubi con l’art. n. 105 354
incl. morsetto di collegamento
Lunghezza totale: 8500 mm
Lunghezza libera max con asta di captazione: 5500 mm
Lunghezza fissaggio: 3000 mm
Numero fissaggio: 3
Materiale asta di captazione: INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 22 16 10 8500 KSV V2A
Art.: 105199
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (l1) 8500 mm
Lunghezza libera max con asta di captazione (l2) 5500 mm
Lunghezza fissaggio (l3) 3000 mm
Numero fissaggio 3
Max. velocità delle raffiche di vento (montaggio a parete con lunghezza libera 5500 mm) 155 km/h
Materiale asta di captazione INOX
Riferimento norma CEI EN 62561-(1+2)

Prodotto 105199 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105199 è stato aggiunto al carrello.

Apri Web-Shop
back to top
