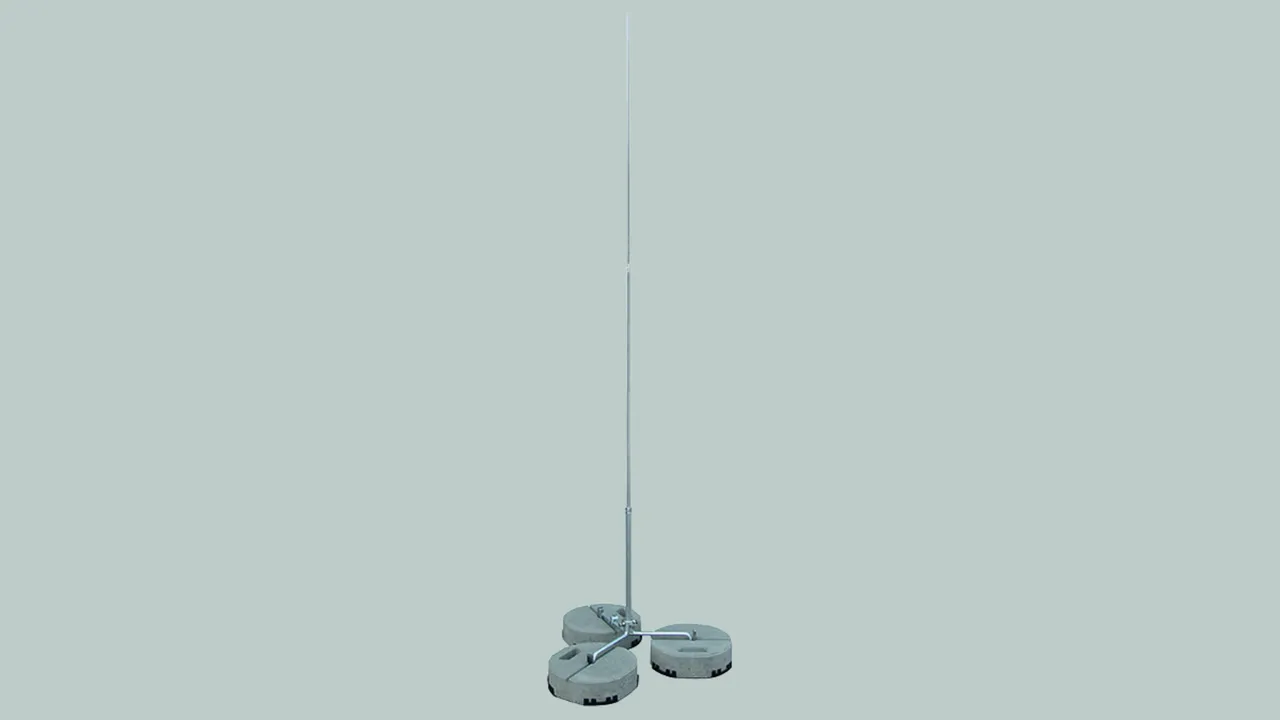

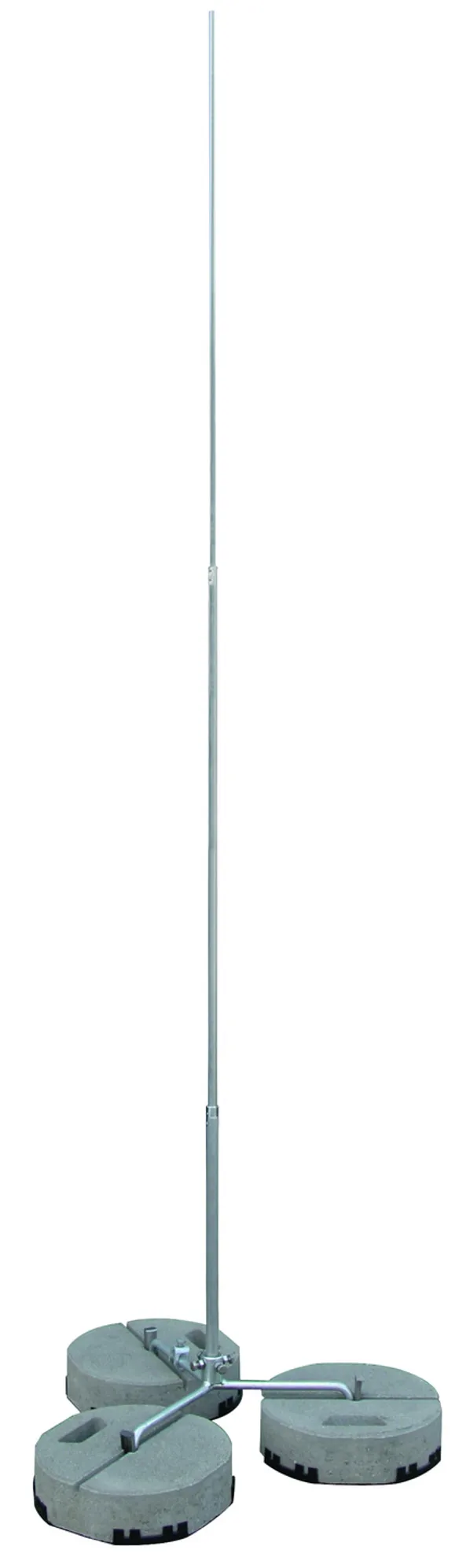

Asta di captazione indipendente da 2,5 a 3,5 m

Asta di captazione indipendente, con tripode per la protezione di costruzioni sul tetto, con la possibilità di adattamento all'inclinazione del tetto fino a max 10°.

Lo zoccolo in cemento (Art. 102 075 oppure 102 010) e la base di supporto (Art. 102 060 oppure 102 050) sono da ordinare separatamente.

Componenti:
– asta di captazione tubulare con riduzione di diametro Ø 22 / 16 / 10 mm
– morsetto di collegamento (morsetto per asta) per Td 8-10 mm
– tripode per zoccolo in cemento con cuneo

Indicazione: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

Per aste di captazione Ø22 mm

3 Prodotti

Art. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN (EAN) 4013364241985, Codice doganale (EU): 85389099, Peso lordo: 3.40 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Asta di captazione indipendente, altezza 2500 mm
Asta di captazione indipendente con tripode
per la protezione di sovrastrutture su tetto,
con adattamento all'inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate secondo
Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 185 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 075 o 102 010) e
la piastra di base (art. n. 102 060 o 102 050) sono da ordinare separatamente.
Altezza: 2500 mm
Raggio: 320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg: 137 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg: 730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg: 185 km/h
Ingombro supporto con 3 zoccoli da 17 Kg: 850 x 930 mm
Materiale asta captazione: Al
Materiale tripode: Fe/tZn
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 22 16 10 2500 AL DBS R320 STTZN
Art.: 105525
o similare.

Certificati

Caratteristiche tecniche

Altezza	2500 mm
Raggio	320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg	137 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg (lu x la)	730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg	185 km/h
Ingombro supporto con 3 zoccoli da 17 Kg (lu x la)	850 x 930 mm
Materiale asta captazione	Al
Materiale tripode	Fe/tZn
Riferimento norma	CEI EN 62561-(1+2)

Altezza	2500 mm
Lunghezza (Ø 22 x 4) (l1)	500 mm
Lunghezza (Ø 16 / 10) (l2)	2000 mm
Raggio	320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg	137 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg (lu x la)	730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg	185 km/h
Ingombro supporto con 3 zoccoli da 17 Kg (lu x la)	850 x 930 mm
Materiale asta captazione	Al
Materiale tripode	Fe/tZn
Riferimento norma	CEI EN 62561-(1+2)

Prodotto 105525 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105525 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN (EAN) 4013364242029, Codice doganale (EU): 85389099, Peso lordo: 3.80 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Asta di captazione indipendente, altezza 3000 mm
Asta di captazione indipendente con tripode
per la protezione di sovrastrutture su tetto,
con adattamento all'inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate secondo
Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 168 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 075 o 102 010) e la
piastra di base (art. n. 102 060 o 102 050) sono da ordinare separatamente.
Altezza: 3000 mm
Raggio: 320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg: 112 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg: 730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg: 168 km/h
Ingombro supporto con 3 zoccoli da 17 Kg: 850 x 930 mm
Materiale asta captazione: Al
Materiale tripode: Fe/tZn
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 22 16 10 3000 AL DBS R320 STTZN
Art.: 105530
o similare.

Certificati

Caratteristiche tecniche

Altezza	3000 mm
Raggio	320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg	112 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg (lu x la)	730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg	168 km/h
Ingombro supporto con 3 zoccoli da 17 Kg (lu x la)	850 x 930 mm
Materiale asta captazione	Al
Materiale tripode	Fe/tZn
Riferimento norma	CEI EN 62561-(1+2)

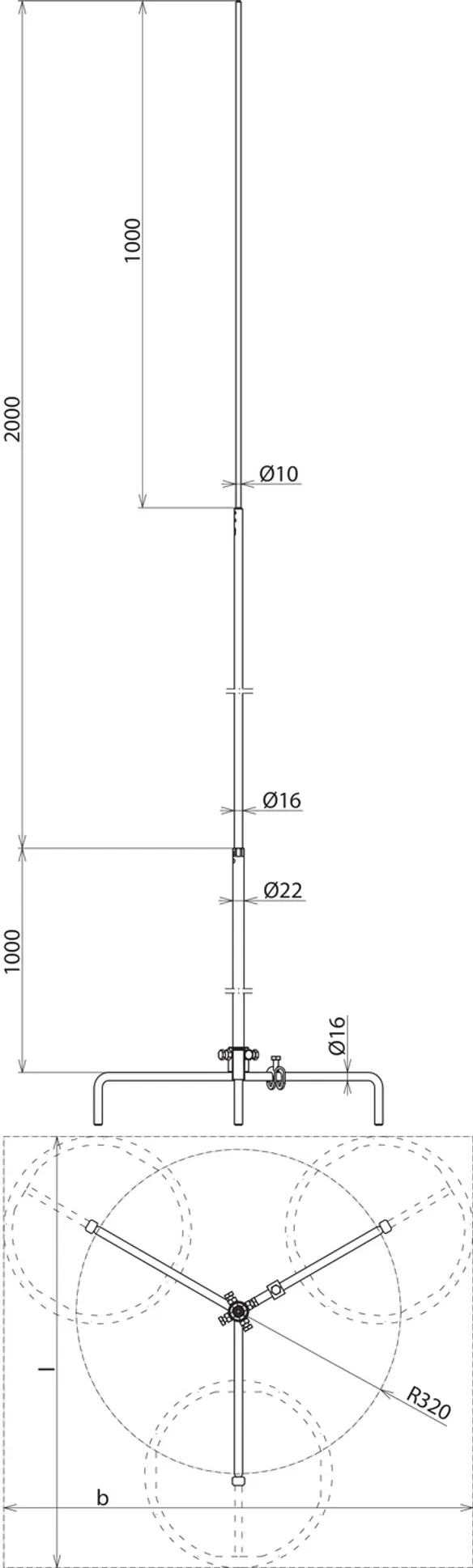

Altezza	3000 mm
Lunghezza (Ø 22 x 4) (l1)	1000 mm
Lunghezza (Ø 16 / 10) (l2)	2000 mm
Raggio	320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg	112 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg (lu x la)	730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg	168 km/h
Ingombro supporto con 3 zoccoli da 17 Kg (lu x la)	850 x 930 mm
Materiale asta captazione	Al
Materiale tripode	Fe/tZn
Riferimento norma	CEI EN 62561-(1+2)

Prodotto 105530 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105530 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN (EAN) 4013364242043, Codice doganale (EU): 85389099, Peso lordo: 4.30 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Asta di captazione indipendente, altezza 3500 mm
Asta di captazione indipendente con tripode
per la protezione di sovrastrutture su tetto,
con adattamento all'inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate secondo
Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 135 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 075 o 102 010) e la
piastra di base (art. n. 102 060 o 102 050) sono da ordinare separatamente.
Altezza: 3500 mm
Raggio: 320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg: 95 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg: 730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg: 135 km/h
Ingombro supporto con 3 zoccoli da 17 Kg: 850 x 930 mm
Materiale asta captazione: Al
Materiale tripode: Fe/tZn
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 22 16 10 3500 AL DBS R320 STTZN
Art.: 105535
o similare.

Certificati

Caratteristiche tecniche

Altezza	3500 mm
Raggio	320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg	95 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg (lu x la)	730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg	135 km/h
Ingombro supporto con 3 zoccoli da 17 Kg (lu x la)	850 x 930 mm
Materiale asta captazione	Al
Materiale tripode	Fe/tZn
Riferimento norma	CEI EN 62561-(1+2)

Altezza	3500 mm
Lunghezza (Ø 22 x 4) (l1)	1500 mm
Lunghezza (Ø 16 / 10) (l2)	2000 mm
Raggio	320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg	95 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg (lu x la)	730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg	135 km/h
Ingombro supporto con 3 zoccoli da 17 Kg (lu x la)	850 x 930 mm
Materiale asta captazione	Al
Materiale tripode	Fe/tZn
Riferimento norma	CEI EN 62561-(1+2)
