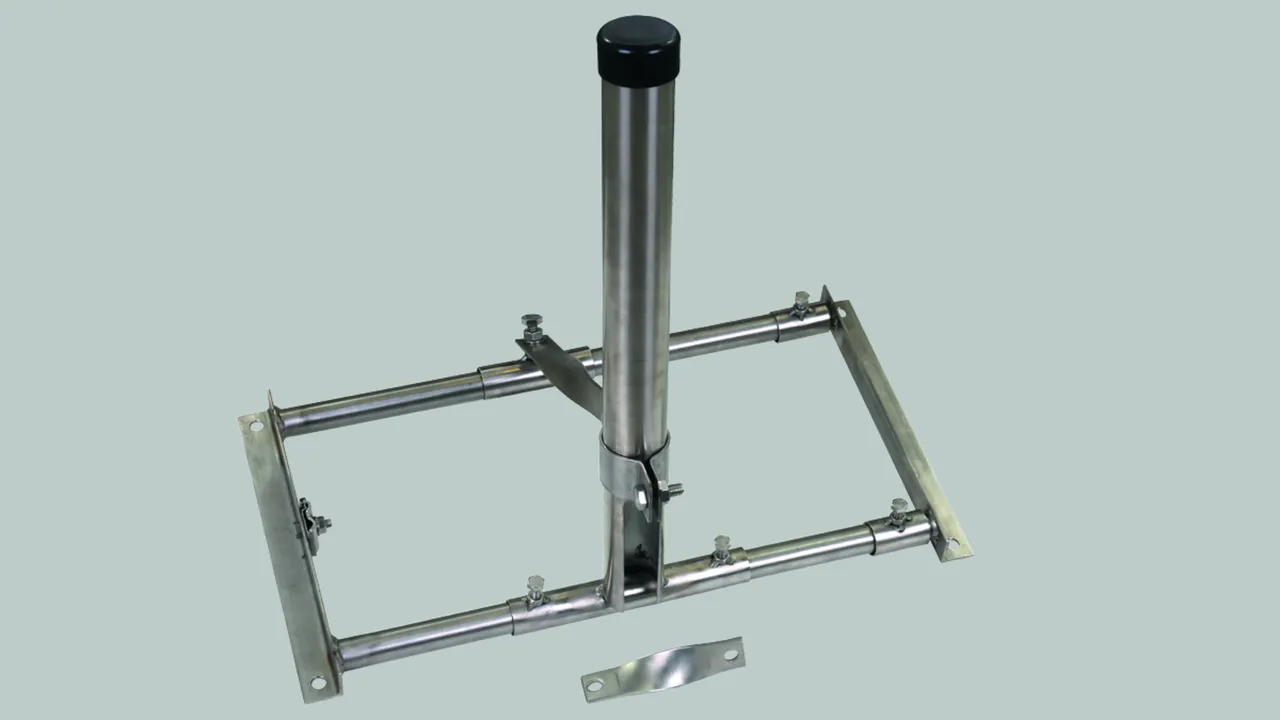

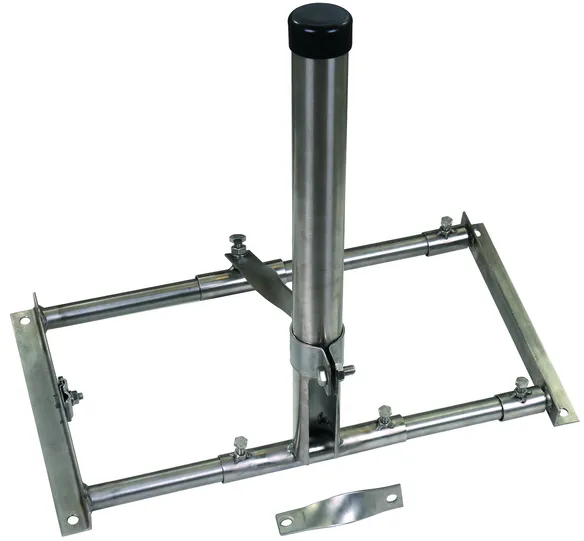

Puntone per tetti metallici

Supporto in acciaio inossidabile per tetti metallici per dispositivi di captazione HVI o aste di captazione:

supporto adatto al montaggio verticale di dispositivi di captazione su tetti metallici fino a un’inclinazione massima di 53°.

Il puntone per tetti metallici può essere montato su sottostrutture portanti idonee. Il puntone per tetti metallici è concepito per forze indotte fino a 320 Nm.

Per il fissaggio di aste di captazione D40 e per il montaggio con sopralzo di tubi portanti per HVI e HVI light plus con posa interna del cavo.

Avvertenza: è necessario chiarire sul posto la situazione di montaggio con il costruttore dell’edificio.

1 Prodotto

Art. 105241 MDH D48 VB550.900 V2A

GTIN (EAN) 4013364361225, Codice doganale (EU): 73089098, Peso lordo: 5.26 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

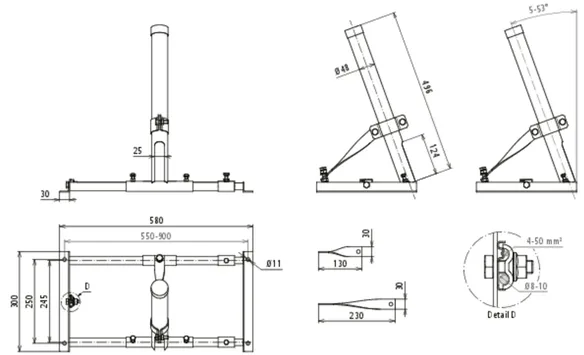

  • File CAD
    • 105241.stp

      Non siete autorizzati per eseguire un download 105241.stp

      Login
    • 105241.igs

      Non siete autorizzati per eseguire un download 105241.igs

      Login
    • 105241.jt

      Non siete autorizzati per eseguire un download 105241.jt

      Login
    • 105241.dwg

      Non siete autorizzati per eseguire un download 105241.dwg

      Login
    • 105241m_D.dxf

      Non siete autorizzati per eseguire un download 105241m_D.dxf

      Login
Supporto per tetti in metallo INOX
Supporto per tetti in metallo per montaggio verticale
per dispositivi di captazione HVI o aste di captazione
Materiale: INOX
Campo di regolazione: 550-900 mm
Inclinazione del tetto: 5-53°

Fabbricato: DEHN
Tipo: MDH D48 VB550.900 V2A
Art.: 105241
o similare.



Caratteristiche tecniche

Materiale INOX
Campo di regolazione 550-900 mm
Inclinazione del tetto 5-53°
Riferimento norma CEI EN 62561-1
