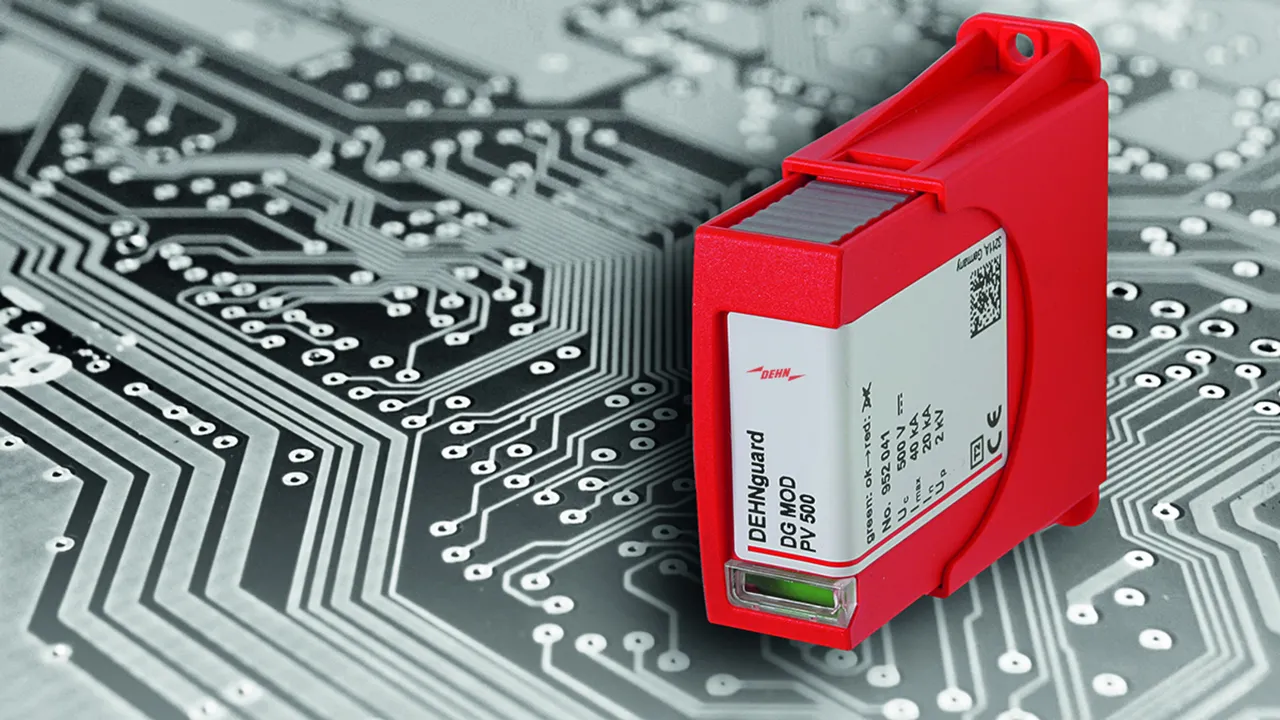

DEHNguard PCB

  • Zoccolo per moduli di protezione DEHNguard, per il montaggio e l'integrazione su schede di circuito stampato
  • Integrazione ideale di un SPD Tipo 2 all'interno di apparecchi
  • Impiego facile e flessibile per tutti i circuiti
  • Altamente efficiente tramite l'utilizzo dei moduli di protezione DEHNguard provati
  • Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
  • Disponibile in esecuzione con e senza contatto di telesegnalamento per il controllo a distanza
  • Disponibili versioni per il rispetto di esigenze elevate per distanze di scarica e vie di fuga
  • Su richiesta realizzabile anche per altri moduli di protezione DEHNguard

DEHNguard PCB PV SCI ...

Zoccolo unipolare per il montaggio su schede di circuito stampato di dispositivi per moduli DEHNguard.

3 Prodotti

Art. 952653 DG PCB PV SCI 300

GTIN (EAN) 4013364150713, Codice doganale (EU): 85366930, Peso lordo: 19.89 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV SCI 300
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV SCI 300 (Art. 952 053)
Tensione continua massima DC (modulo): 500 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV SCI 300
Art.: 952653
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV SCI 300 (Art. 952 053)
Tensione continua massima DC (modulo) 300 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)

Prodotto 952653 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952653 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952651 DG PCB PV SCI 500

GTIN (EAN) 4013364146310, Codice doganale (EU): 85366930, Peso lordo: 19.89 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV SCI 500
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV SCI 500 (Art. 952 051)
Tensione continua massima DC (modulo): 500 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV SCI 500
Art.: 952651
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV SCI 500 (Art. 952 051)
Tensione continua massima DC (modulo) 500 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)

Prodotto 952651 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952651 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952654 DG PCB PV SCI 600

GTIN (EAN) 4013364149878, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV SCI 600
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV SCI 600 (Art. 952 054)
Tensione continua massima DC (modulo): 600 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV SCI 600
Art.: 952654
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV SCI 600 (Art. 952 054)
Tensione continua massima DC (modulo) 600 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)

Prodotto 952654 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952654 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard PCB PV SCI ... FM

Zoccolo unipolare per il montaggio su schede di circuiti stampati di dispositivi per i moduli DEHNguard, con contatto di telesegnalamento per il controllo a distanza (contatto di scambio pulito).

3 Prodotti

Art. 952753 DG PCB PV SCI 300 FM

GTIN (EAN) 4013364150720, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV SCI 300 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV SCI 300 (Art. 952 053)
Tensione continua massima DC (modulo): 300 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV SCI 300 FM
Art.: 952753
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV SCI 300 (Art. 952 053)
Tensione continua massima DC (modulo) 300 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952753 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952753 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952751 DG PCB PV SCI 500 FM

GTIN (EAN) 4013364146327, Codice doganale (EU): 85366930, Peso lordo: 20.49 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV SCI 500 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
con contatto di telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV SCI 500 (Art. 952 051)
Tensione continua massima DC (modulo): 500 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV SCI 500 FM
Art.: 952751
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV SCI 500 (Art. 952 051)
Tensione continua massima DC (modulo) 500 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952751 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952751 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952754 DG PCB PV SCI 600 FM

GTIN (EAN) 4013364149885, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV SCI 600 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
con contatto di telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV SCI 600 (Art. 952 054)
Tensione continua massima DC (modulo): 600 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV SCI 600 FM
Art.: 952754
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV SCI 600 (Art. 952 054)
Tensione continua massima DC (modulo) 600 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952754 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952754 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard PCB PV ...

Zoccolo unipolare per il montaggio su schede di circuiti stampati di dispositivi per i moduli DEHNguard.

3 Prodotti

Art. 952643 DG PCB PV 300

GTIN (EAN) 4013364150737, Codice doganale (EU): 85366930, Peso lordo: 19.89 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV 300
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV 300 (Art. 952 043)
Tensione continua massima DC (modulo): 300 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV 300
Art.: 952643
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV 300 (Art. 952 043)
Tensione continua massima DC (modulo) 300 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)

Prodotto 952643 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952643 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952641 DG PCB PV 500

GTIN (EAN) 4013364146334, Codice doganale (EU): 85366930, Peso lordo: 19.89 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV 500
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV 500 (Art. 952 041)
Tensione continua massima DC (modulo): 500 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV 500
Art.: 952641
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV 500 (Art. 952 041)
Tensione continua massima DC (modulo) 500 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)

Prodotto 952641 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952641 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952644 DG PCB PV 600

GTIN (EAN) 4013364149892, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV 600
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV 600 (Art. 952 044)
Tensione continua massima DC (modulo): 600 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV 600
Art.: 952644
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV 600 (Art. 952 044)
Tensione continua massima DC (modulo) 600 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)

Prodotto 952644 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952644 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard PCB PV ... FM

Zoccolo unipolare per il montaggio su schede di circuiti stampati di dispositivi per i moduli DEHNguard, con contatto di telesegnalamento per il controllo a distanza (contatto di scambio pulito).

3 Prodotti

Art. 952743 DG PCB PV 300 FM

GTIN (EAN) 4013364150744, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV 300 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di scambio pulito per il telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV 300 (Art. 952 043)
Tensione continua massima DC (modulo): 300 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV 300 FM
Art.: 952743
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV 300 (Art. 952 043)
Tensione continua massima DC (modulo) 300 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952743 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952743 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952741 DG PCB PV 500 FM

GTIN (EAN) 4013364146341, Codice doganale (EU): 85366930, Peso lordo: 20.49 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV 500 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di scambio pulito per il telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV 500 (Art. 952 041)
Tensione continua massima DC (modulo): 500 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV 500 FM
Art.: 952741
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV 500 (Art. 952 041)
Tensione continua massima DC (modulo) 500 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952741 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952741 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952744 DG PCB PV 600 FM

GTIN (EAN) 4013364149908, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV 600 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di scambio pulito per il telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV 600 (Art. 952 050)
Tensione continua massima DC (modulo): 600 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV 600 FM
Art.: 952744
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV 600 (Art. 952 044)
Tensione continua massima DC (modulo) 600 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952744 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952744 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard PCB ...

Zoccolo unipolare per il montaggio su schede di circuiti stampati di dispositivi per i moduli DEHNguard.

2 Prodotti

Art. 952610 DG PCB 275

GTIN (EAN) 4013364149816, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

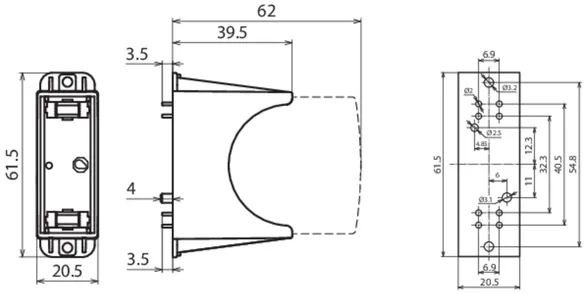

Zoccolo unipolare DEHNguard PCB 275
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD 275 (Art. 952 014)
Tensione continua massima DC (modulo): 275 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB 275
Art.: 952610
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD 275 (Art. 952 010)
Tensione continua massima AC (modulo) 275 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)

Prodotto 952610 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952610 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952614 DG PCB 385

GTIN (EAN) 4013364149847, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB 385
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD 385 (Art. 952 014)
Tensione continua massima DC (modulo): 385 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB 385
Art.: 952614
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD 385 (Art. 952 014)
Tensione continua massima AC (modulo) 385 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)

Prodotto 952614 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952614 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard PCB ... FM

Zoccolo unipolare per il montaggio su schede di circuiti stampati di dispositivi per i moduli DEHNguard, con contatto di telesegnalamento per il controllo a distanza (contatto di scambio pulito).

2 Prodotti

Art. 952710 DG PCB 275 FM

GTIN (EAN) 4013364149830, Codice doganale (EU): 85366930, Peso lordo: 20.59 g, UM: 72.00 pz.

Immagini

Maggior informazioni

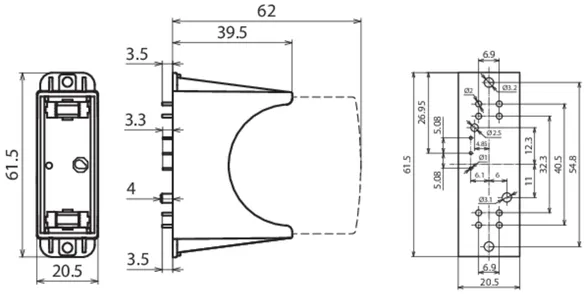

Zoccolo unipolare DEHNguard PCB 275 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD 275 (Art. 952 010)
Tensione continua massima DC (modulo): 275 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB 275 FM
Art.: 952710
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD 275 (Art. 952 010)
Tensione continua massima AC (modulo) 275 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952710 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952710 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952714 DG PCB 385 FM

GTIN (EAN) 4013364149854, Codice doganale (EU): 85366930, Peso lordo: 20.59 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB 385 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD 385 (Art. 952 014)
Tensione continua massima DC (modulo): 385 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB 385 FM
Art.: 952714
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD 385 (Art. 952 014)
Tensione continua massima AC (modulo) 385 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952714 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952714 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard PCB NPE (FM)

Zoccolo unipolare per il montaggio su schede di circuiti stampati di dispositivi per i moduli DEHNguard. Nell'esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Prodotti

Art. 952650 DG PCB NPE

GTIN (EAN) 4013364149823, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB NPE
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD NPE (Art. 952 050)
Tensione continua massima DC (modulo): 255 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB NPE
Art.: 952650
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD NPE (Art. 952 050)
Tensione continua massima AC (modulo) 255 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)

Prodotto 952650 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952650 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952750 DG PCB NPE FM

GTIN (EAN) 4013364149861, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB NPE FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD NPE (Art. 952 050)
Tensione continua massima DC (modulo): 255 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB NPE FM
Art.: 952750
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD NPE (Art. 952 050)
Tensione continua massima AC (modulo) 255 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952750 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952750 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard PCB PV I ... FM

Zoccolo unipolare con elevate esigenze di distanze di isolamento in aria e linee di fugatra collegamenti dei connettori e contatti di telesegnalamento. Per il montaggio su schede di circuiti stampati di dispositivi per i moduli DEHNguard, con contatto di telesegnalamento per dispositivo di controllo (contatto di scambio pulito).

3 Prodotti

Art. 952941 DG PCB PV I 500 FM

GTIN (EAN) 4013364228177, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV I 500 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV 500 (Art. 952 041)
Tensione continua massima DC (modulo): 500 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV I 500 FM
Art.: 952941
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV 500 (Art. 952 041)
Tensione continua massima DC (modulo) 500 V
Montaggio su fissato con saldatura direttamente nella scheda di circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952941 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952941 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952948 DG PCB PV I 600 FM

GTIN (EAN) 4013364323919, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PV I 600 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di scambio pulito per il telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD H PV 600 (Art. 952 048)
Tensione continua massima DC (modulo): 600 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV I 600 FM
Art.: 952948
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD H PV 600 (Art. 952 048)
Tensione continua massima DC (modulo) 600 V
Montaggio su fissato con saldatura direttamente nella scheda di circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952948 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952948 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952949 DG PCB PV I 750 FM

GTIN (EAN) 4013364323926, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

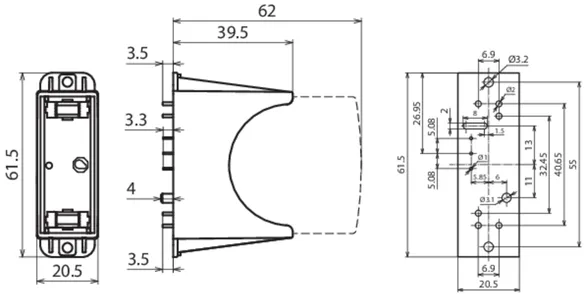

Zoccolo unipolare DEHNguard PCB PV I 750 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di scambio pulito per il telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD H PV 750 (Art. 952 049)
Tensione continua massima DC (modulo): 750 V
Montaggio fissato con saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PV I 750 FM
Art.: 952949
o similare.



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD H PV 750 (Art. 952 049)
Tensione continua massima DC (modulo) 750 V
Montaggio su fissato con saldatura direttamente nella scheda di circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952949 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952949 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard PCB PVSCI I ...FM

Zoccolo unipolare con elevate esigenze di distanze di isolamento in aria e linee di fugatra collegamenti dei connettori e contatti di telesegnalamento. Per il montaggio su schede di circuiti stampati di dispositivi per i moduli DEHNguard, con contatto di telesegnalamento per dispositivo di controllo (contatto di scambio pulito).

1 Prodotto

Art. 952951 DG PCB PVSCI I 500FM

GTIN (EAN) 4013364228184, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB PVSCI I 500FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di scambio pulito per il telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD PV SCI 500 (Art. 952 051)
Tensione continua massima DC (modulo): 500 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB PVSCI I 500FM
Art.: 952951
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD PV SCI 500 (Art. 952 051)
Tensione continua massima DC (modulo) 500 V
Montaggio su fissato con saldatura direttamente nella scheda di circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952951 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952951 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard PCB I ... FM

Zoccolo unipolare con elevate esigenze di distanze di scarica e vie di fuga tra collegamenti dei connettori e contatti di telesegnalamento. Per il montaggio su schede di circuiti stampati di dispositivi per i moduli DEHNgurad, con contatto di telesegnalamento per dispositivo di controllo (contatto di scambio pulito).

1 Prodotto

Art. 952910 DG PCB I 275 FM

GTIN (EAN) 4013364266865, Codice doganale (EU): 85366930, Peso lordo: 19.79 g, UM: 72.00 pz.

Immagini

Maggior informazioni

Zoccolo unipolare DEHNguard PCB I 275 FM
Zoccolo unipolare per moduli di protezione DEHNguard per il montaggio su schede di circuiti stampati
Con contatto di scambio pulito per il telesegnalamento
Impossibilità di inversione in fase di sostituzione tramite codifica nella parte inferiore e sul modulo di protezione
Modulo di protezione corrispondente: DG MOD 275 (Art. 952 010)
Tensione continua massima DC (modulo): 275 V
Montaggio con vite e saldatura direttamente nella scheda di circuito stampato

Fabbricato: DEHN
Tipo: DG PCB I 275 FM
Art.: 952910
o similare.

Certificati



Caratteristiche tecniche

Modulo di protezione corrispondente DG MOD 275 (Art. 952 010)
Tensione continua massima AC (modulo) 275 V
Montaggio su fissato con saldatura direttamente nella scheda di circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952910 è stato aggiunto al carrello.

Apri Web-Shop

DG PCB ... UL

2 Prodotti

Art. 952615 DG PCB 385 UL FM

GTIN (EAN) 4013364535794, Codice doganale (EU): 85366930, Peso lordo: 20.49 g, UM: 72.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 952653.stp

      Non siete autorizzati per eseguire un download 952653.stp

      Login
    • 952653.igs

      Non siete autorizzati per eseguire un download 952653.igs

      Login
    • 952653.jt

      Non siete autorizzati per eseguire un download 952653.jt

      Login
    • 952653.dwg

      Non siete autorizzati per eseguire un download 952653.dwg

      Login
    • 952710m_D.dxf

      Non siete autorizzati per eseguire un download 952710m_D.dxf

      Login
Zoccolo unipolare DEHNguard DG PCB 385 UL FM
Zoccolo unipolare per moduli di protezione DEHNguard
per il montaggio e l'integrazione su schede di circuito stampato
con contatto di telesegnalamento
Impossibilità di inversione per mezzo di una codifica sull'elemento base e sul modulo di protezione
Modulo di protezione corrispondente:
DG PLU 385 (art. n. 908 014)
Tensione massima continuativa AC (modulo): 385 V
Per il montaggio su circuiti stampati con collegamento saldato e a vite

Fabbricato: DEHN
Tipo: DG PCB 385 UL FM
Art.: 952615
o similare.



Caratteristiche tecniche

Modulo di protezione corrispondente DG PLU 385 (art. n. 908 014)
Tensione continua massima AC (modulo) 385 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952615 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952615 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952616 DG PCB 510 UL FM

GTIN (EAN) 4013364535800, Codice doganale (EU): 85366930, Peso lordo: 20.49 g, UM: 72.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 952653.stp

      Non siete autorizzati per eseguire un download 952653.stp

      Login
    • 952653.igs

      Non siete autorizzati per eseguire un download 952653.igs

      Login
    • 952653.jt

      Non siete autorizzati per eseguire un download 952653.jt

      Login
    • 952653.dwg

      Non siete autorizzati per eseguire un download 952653.dwg

      Login
    • 952710m_D.dxf

      Non siete autorizzati per eseguire un download 952710m_D.dxf

      Login
Zoccolo unipolare DEHNguard DG PCB 510 UL FM
Zoccolo unipolare per moduli di protezione DEHNguard
per il montaggio e l'integrazione su schede di circuito stampato
con contatto di telesegnalamento
Impossibilità di inversione per mezzo di una codifica sull'elemento base e sul modulo di protezione
Modulo di protezione corrispondente:
DG PLU 510 (art. n. 908 013)
Tensione massima continuativa AC (modulo): 510 V
Per il montaggio su circuiti stampati con collegamento saldato e a vite

Fabbricato: DEHN
Tipo: DG PCB 510 UL FM
Art.: 952616
o similare.



Caratteristiche tecniche

Modulo di protezione corrispondente DG PLU 510 (art. n. 908 013)
Tensione continua massima AC (modulo) 510 V
Montaggio su fissato con saldatura direttamente nel circuito stampato
Grado di protezione IP 20 (con modulo di protezione innestato)
Contatti FM / forma del contatto scambio

Prodotto 952616 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952616 è stato aggiunto al carrello.

Apri Web-Shop
back to top
