EXFS 100 / EXFS 100 KU

Per la connessione / messa a terra indiretta in caso di fulminazione, di parti d’impianto normalmente isolati
Esecuzione per l’impiego nell’equipotenzializzazione antifulmine, secondo CEI EN 62305, in ambiente Ex

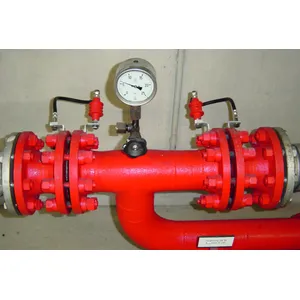

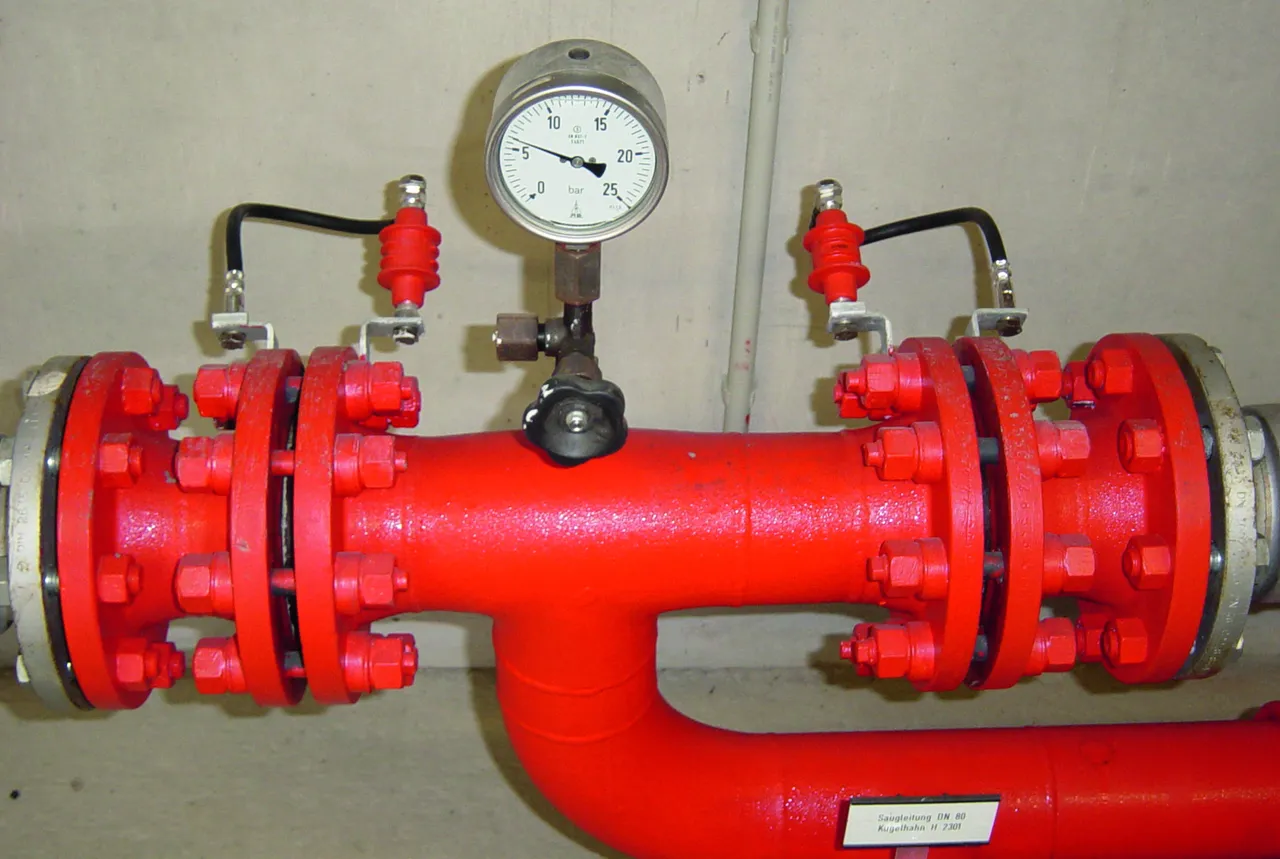

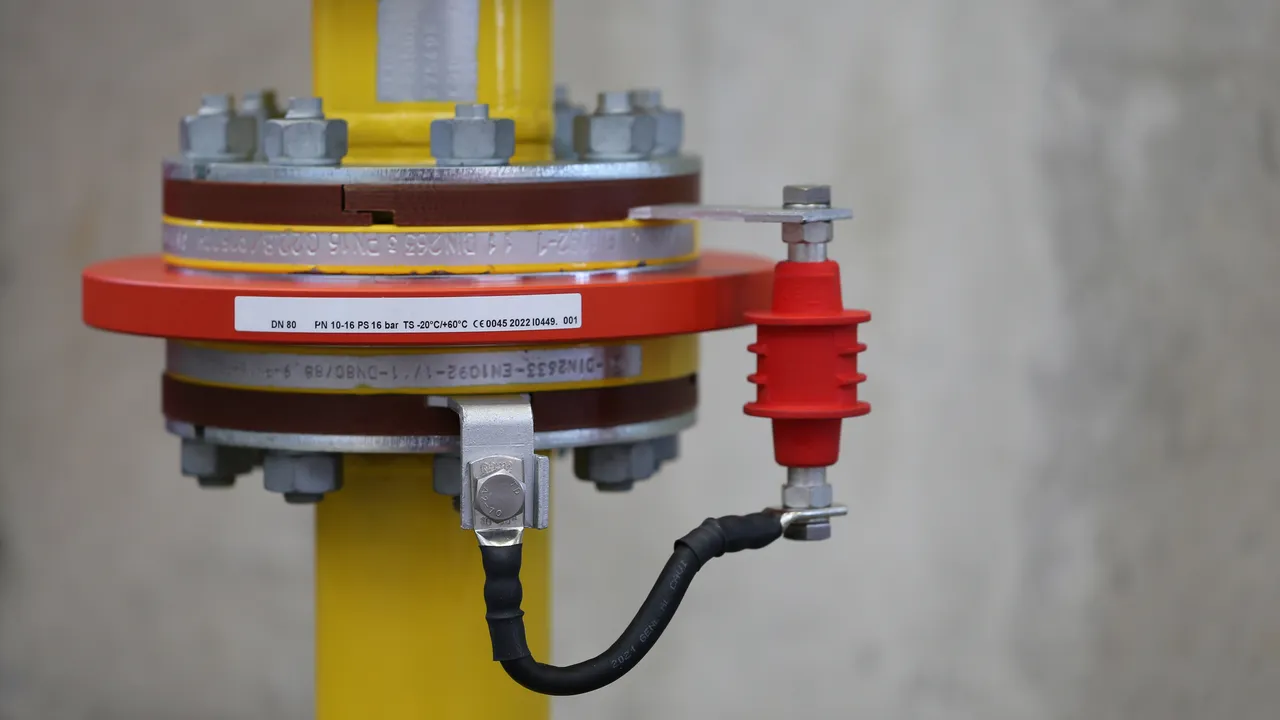

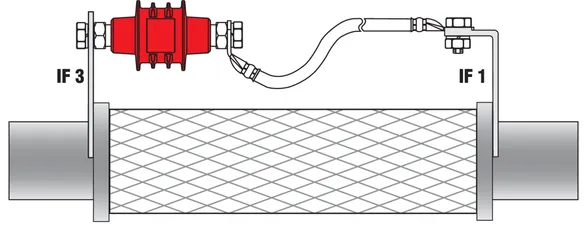

Per il ponticellamento di elementi isolanti, flange isolanti, ecc., nei tratti di tubazioni con sistema di protezione catodica
Per l’applicazione sicura nella zona con pericolo d’esplosione 1 (gas) e 21 (polveri)
Tensione d’intervento particolarmente bassa
Tenuta alla corrente alternata particolarmente alta
Omologazione secondo direttiva ATEX 2014/34/EU, IECEx, UL ed Inmetro

Dettagli

EXFS 100

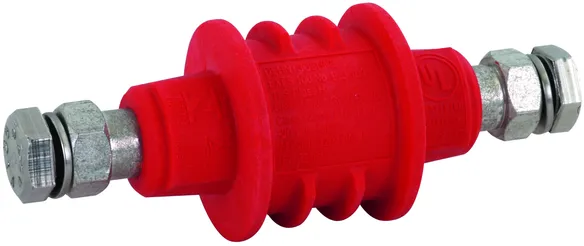

Spinterometro di sezionamento per ambienti Ex, con rivestimento in materiale plastico e collegamento a viti filettate M10.

1 Prodotto

Art. 923100 EXFS 100

GTIN (EAN) 4013364108325, Codice doganale (EU): 85369010, Peso lordo: 308.80 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Spinterometro di sezionamento Ex EXFS 100
Spinterometro di sezionamento Ex secondo EN 62561-3 / ... IEC 62561-3
per l’impiego nell’equipotenzializzazione antifulmine, secondo CEI EN 62305, in ambiente Ex
Per l’applicazione sicura nella zona con pericolo d’esplosione 1 (gas) e 21 (polveri)
Con cavi di collegamento per il montaggio fuori e sotto terra
Omologazione secondo direttiva ATEX 2014/34/EU ed IECEx
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas: II 2 G Ex d IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri: II 2 D Ex tb IIIC T80 °C Db IP 66/67
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Classe di sollecitazione con corrente di fulmine: H
Corrente impulsiva nominale di scarica (8/20 µs): 100 kA
Tensione di riferimento con l'innesco ad impulso: ≤ 1,25 kV
Tensione alternata d'innesco (50 / 60 Hz): ≤ 0,5 kV
Tenuta nominale alla tensione alternata di innesco (50 / 60 Hz): 250 V
Corrente di scarica di riferimento (50 / 60 Hz): 500 A / 0,2 sec.
Grado di protezione: IP 67
Materiale involucro: rivestimento in plastica
Collegamento involucro:foro filettato M10, 2x M10x25 mm, 2x grova

Fabbricato: DEHN
Tipo: EXFS 100
Art.: 923100
o similare.

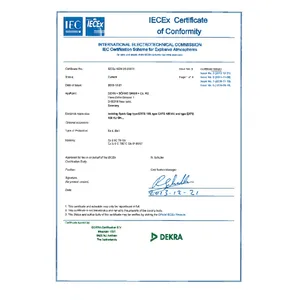

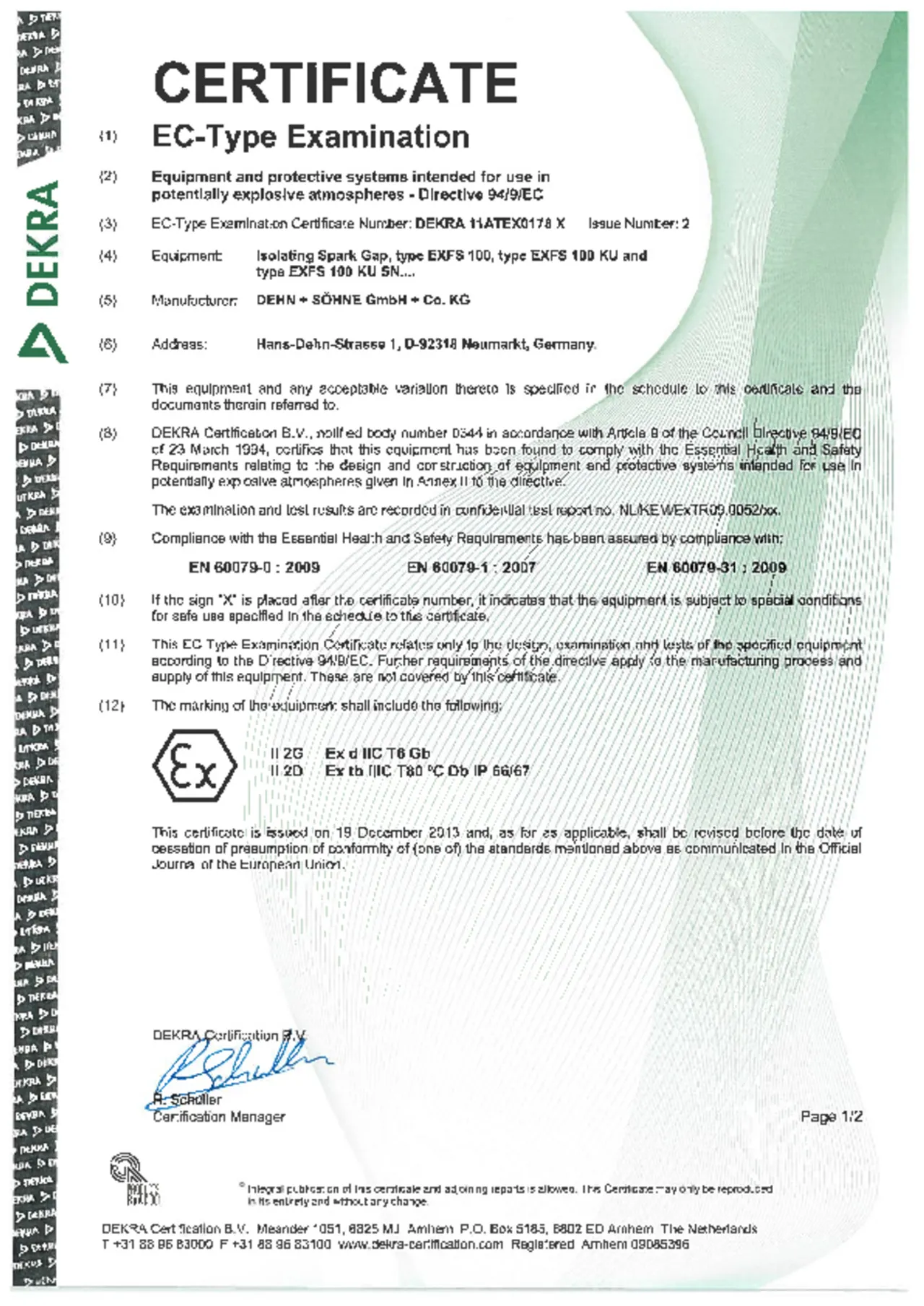

Certificati

Caratteristiche tecniche

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Classe di sollecitazione con corrente di fulmine	H
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 1,25 kV
Grado di protezione	IP 67
Omologazioni	UL, Inmetro

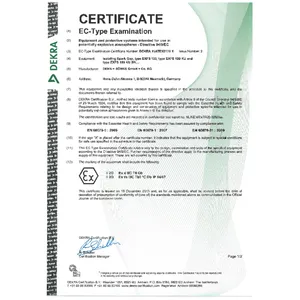

Omologazioni ATEX	DEKRA 11ATEX0178 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	II 2 G Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	II 2 D Ex tb IIIC T80 °C Db IP 66/67

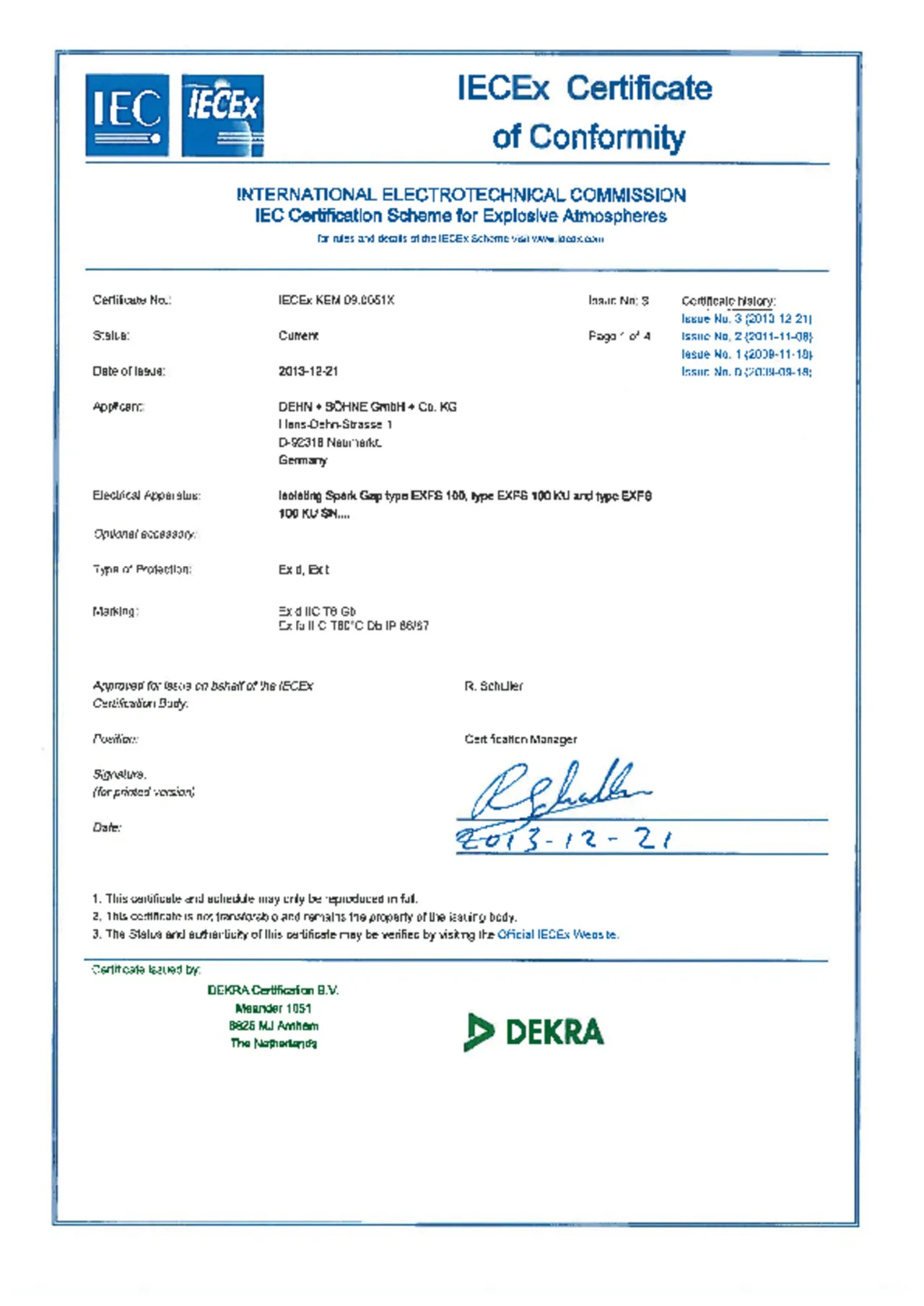

Omologazioni IECEx	IECEx KEM 09.0051X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	Ex tb IIIC T80 °C Db IP 66/67
Omologazioni Inmetro	TÜV 17.0698 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	Ex tb IIIC T80 °C Db IP 66/67

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Classe di sollecitazione con corrente di fulmine	H
Tenuta nominale alla tensione alternata di innesco (50 / 60 Hz) (U_wAC )	250 V
Tensione continua di tenuta di riferimento (U_wDC )	354 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 1,25 kV
Temperatura d'esercizio (T_U )	-20 °C ... +60 °C
Grado di protezione	IP 67
Omologazioni	UL, Inmetro
Omologazioni ATEX	DEKRA 11ATEX0178 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	II 2 G Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Omologazioni IECEx	IECEx KEM 09.0051X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	Ex tb IIIC T80 °C Db IP 66/67
Omologazioni Inmetro	TÜV 17.0698 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	Ex tb IIIC T80 °C Db IP 66/67

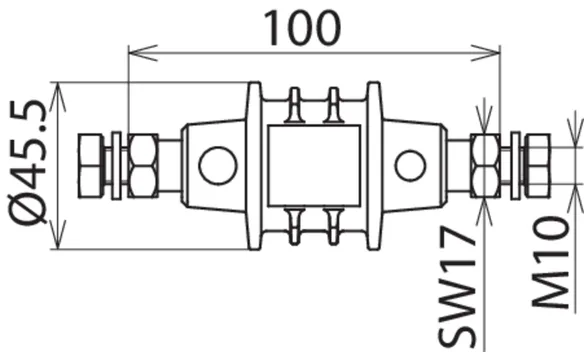

Lunghezza involucro	100 mm
Diametro involucro	45,5 mm
Materiale involucro	rivestimento in plastica
Collegamento involucro	foro filettato M10, 2x M10x25 mm, 2x grova
Dati tecnici aggiuntivi:	--------------------
– Corrente di scarica di riferimento (50 / 60 Hz) (I_max )	500 A / 0,2 sec.
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 / 60 Hz) (U_aw )	≤ 0,5 kV

Prodotto 923100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 923100 è stato aggiunto al carrello.

Apri Web-Shop

EXFS 100 KU

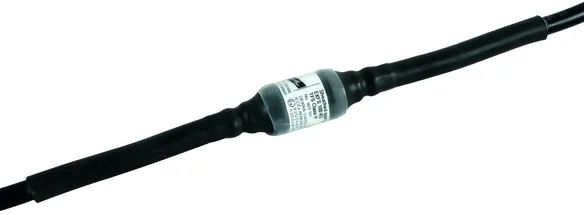

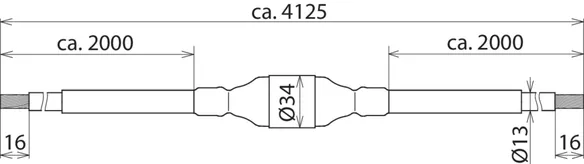

Spinterometro di sezionamento Ex con cavi di collegamento per il montaggio fuori e sotto terra. Con rivestimento restringente a tenuta stagna. I cavi possono essere accorciati per ottenere dimensioni di conduttore più corte possibili.

1 Prodotto

Art. 923101 EXFS 100 KU

GTIN (EAN) 4013364108332, Codice doganale (EU): 85369095, Peso lordo: 2.14 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Spinterometro di sezionamento Ex EXFS 100 KU
Spinterometro di sezionamento Ex EXFS 100 KU secondo
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3

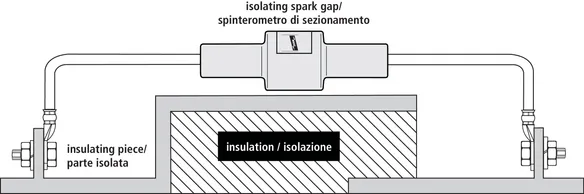

per il collegamento equipotenziale antifulmine (Protezione dell'isolamento)
secondo la norma DIN VDE 0185-305-3,
specifico per l'impiego in ambienti a rischio di esplosione
fino a zona 1 o 21 con cavi di collegamento per
l’installazione fuori terra e sotto terra
certificato IECEx/ATEX (2014/34/UE)
Marcatura Ex secondo
IEC / EN 60079: Gas II 2G Ex d IIC T6
IEC / EN 61241: Polveri II 2D Ex tD A21 IP67 T 80 °C
corrente di fulmine (10/350): 100 kA
Classe della portata di corrente di fulmine secondo IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
corrente impulsiva nominale di scarica (8/20): 100 kA
Tensione impulsiva/d'intervento/di riferimento:<= 1,25 kV
Tensione alternata di adescamento (50 Hz): <= 0,5 kV
Tensione alternata nominale di innesco (50 Hz): <= 250 V
Corrente di scarica di riferimento (50 Hz):
500 A / 0,2 sec. (Tu <= 45 °C)
Tipo di protezione: IP67
Materiale plastico, rivestito con sovrastampaggio a tenuta stagna
Cavo: NYY-J 1 x 25 mm2 su entrambe le estremità, lunghezza ca. 2 m

Fabbricato: DEHN
Tipo: EXFS 100 KU
Art.: 923101
o similare.

Certificati

Caratteristiche tecniche

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Classe di sollecitazione con corrente di fulmine	H
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 1,25 kV
Grado di protezione	IP 67
Omologazioni ATEX	DEKRA 11ATEX0178 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	II 2 G Ex d IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Omologazioni IECEx	IECEx KEM 09.0051X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	Ex d IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	Ex tb IIIC T80°C Db IP 66/67
Omologazioni Inmetro	TÜV 17.0698 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	Ex tb IIIC T80 °C Db IP 66/67
Lunghezza cavo	2x ca. 2000 mm

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Classe di sollecitazione con corrente di fulmine	H
Tenuta nominale alla tensione alternata di innesco (50 / 60 Hz) (U_wAC )	250 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 1,25 kV
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Campo di temperatura durante il montaggio	-5 °C ... +50 °C
Grado di protezione	IP 67
Omologazioni ATEX	DEKRA 11ATEX0178 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	II 2 G Ex d IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Omologazioni IECEx	IECEx KEM 09.0051X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	Ex d IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	Ex tb IIIC T80°C Db IP 66/67
Omologazioni Inmetro	TÜV 17.0698 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas	Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri	Ex tb IIIC T80 °C Db IP 66/67
Lunghezza involucro	123 mm
Diametro involucro	34 mm
Materiale involucro	materiale plastico, rivestito a tenuta stagna
Collegamento involucro	NYY-J-1x25 mm²
Lunghezza cavo	2x ca. 2000 mm
Dati tecnici aggiuntivi:	--------------------
– Corrente di scarica di riferimento (50 / 60 Hz) (I_max )	500 A / 0,2 sec.
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 / 60 Hz) (U_aw )	≤ 0,5 kV

Prodotto 923101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 923101 è stato aggiunto al carrello.

Apri Web-Shop
