Art. 783003 PHE4 3 S

GTIN (EAN) 4013364310179, Codice doganale (EU): 90303370, Peso lordo: 2.37 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 kV
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783003 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783003 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783006 PHE4 6 S

GTIN (EAN) 4013364310155, Codice doganale (EU): 90303370, Peso lordo: 2.19 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 kV
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783006 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783006 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783010 PHE4 10 S

GTIN (EAN) 4013364297869, Codice doganale (EU): 90303370, Peso lordo: 2.37 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 kV

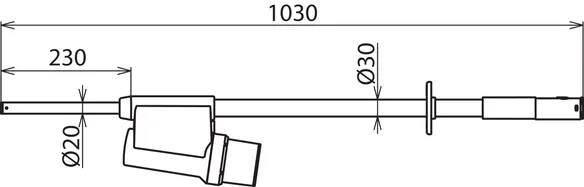

Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783010 è stato aggiunto al carrello.

Apri Web-Shop

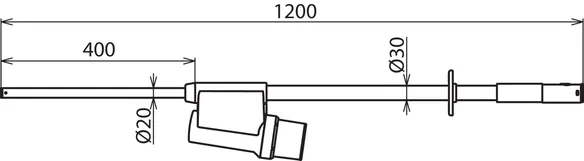

Art. 783020 PHE4 20 S

GTIN (EAN) 4013364310124, Codice doganale (EU): 90303370, Peso lordo: 2.27 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	20 kV
Lunghezza totale (l_G )	1200 mm
Immersione (l_O )	400 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1200 mm
Immersione (l_O )	400 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783020 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783030 PHE4 30 S

GTIN (EAN) 4013364310100, Codice doganale (EU): 90303370, Peso lordo: 2.75 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	30 kV

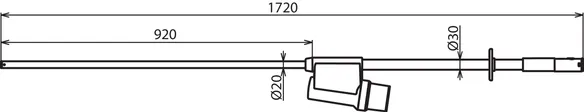

Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783030 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783013 PHE4 1 3 S

GTIN (EAN) 4013364310186, Codice doganale (EU): 90303370, Peso lordo: 2.60 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	1 ... 3 kV

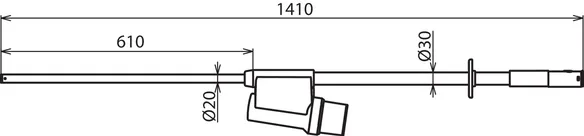

Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	1 ... 3 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783013 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783013 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783231 PHE4 3 10 S

GTIN (EAN) 4013364310087, Codice doganale (EU): 90303370, Peso lordo: 2.37 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783231 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783231 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783235 PHE4 6 20 S

GTIN (EAN) 4013364310049, Codice doganale (EU): 90303370, Peso lordo: 2.47 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 kV

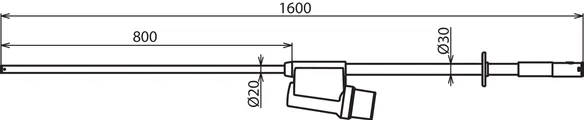

Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783235 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783235 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783240 PHE4 10 20 S

GTIN (EAN) 4013364310056, Codice doganale (EU): 90303370, Peso lordo: 2.37 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 ... 20 kV
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 ... 20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783240 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783240 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783250 PHE4 10 30 S

GTIN (EAN) 4013364309999, Codice doganale (EU): 90303370, Peso lordo: 2.53 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783250 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783250 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783245 PHE4 20 36 S

GTIN (EAN) 4013364310032, Codice doganale (EU): 90303370, Peso lordo: 2.53 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	20 ... 36 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	20 ... 36 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783245 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783245 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783520 PHE4 U 2 20 S

GTIN (EAN) 4013364309913, Codice doganale (EU): 90303370, Peso lordo: 2.47 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	2 ... 6 / 6 ... 20 kV
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	2 ... 6 / 6 ... 20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783520 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783520 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783530 PHE4 U 3 30 S

GTIN (EAN) 4013364309968, Codice doganale (EU): 90303370, Peso lordo: 2.53 kg, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783530 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783530 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783536 PHE4 U 6 36 S

GTIN (EAN) 4013364309944, Codice doganale (EU): 90303370, Peso lordo: 2.53 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 15 / 15 ... 36 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 15 / 15 ... 36 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783536 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783536 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783103 PHE4 3 S ZK

GTIN (EAN) 4013364317277, Codice doganale (EU): 90303370, Peso lordo: 2.19 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

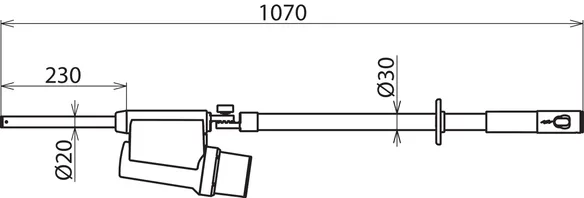

Tensione nominale (U_N )	3 kV
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783103 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783103 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783106 PHE4 6 S ZK

GTIN (EAN) 4013364317260, Codice doganale (EU): 90303370, Peso lordo: 2.19 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 kV
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783106 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783106 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783110 PHE4 10 S ZK

GTIN (EAN) 4013364317253, Codice doganale (EU): 90303370, Peso lordo: 2.19 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 kV
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783110 è stato aggiunto al carrello.

Apri Web-Shop

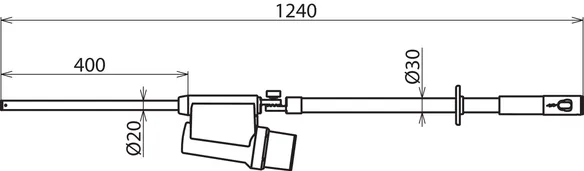

Art. 783120 PHE4 20 S ZK

GTIN (EAN) 4013364317246, Codice doganale (EU): 90303370, Peso lordo: 2.27 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	20 kV
Lunghezza totale (l_G )	1240 mm
Immersione (l_O )	400 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1240 mm
Immersione (l_O )	400 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783120 è stato aggiunto al carrello.

Apri Web-Shop

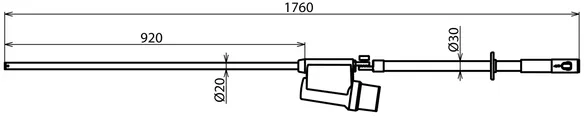

Art. 783130 PHE4 30 S ZK

GTIN (EAN) 4013364317239, Codice doganale (EU): 90303370, Peso lordo: 2.53 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	30 kV
Lunghezza totale (l_G )	1760 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1760 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783130 è stato aggiunto al carrello.

Apri Web-Shop

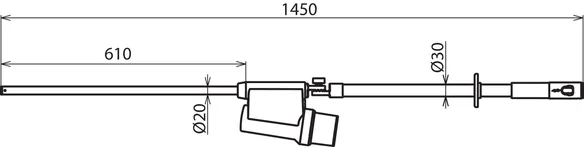

Art. 783141 PHE4 3 10 S ZK

GTIN (EAN) 4013364317222, Codice doganale (EU): 90303370, Peso lordo: 2.37 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1450 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1450 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783141 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783141 è stato aggiunto al carrello.

Apri Web-Shop

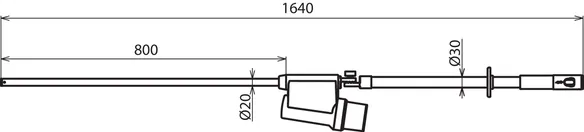

Art. 783151 PHE4 6 20 S ZK

GTIN (EAN) 4013364317215, Codice doganale (EU): 90303370, Peso lordo: 2.47 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1640 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1640 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783151 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783151 è stato aggiunto al carrello.

Apri Web-Shop

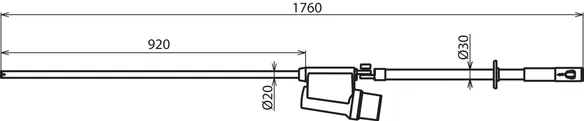

Art. 783161 PHE4 10 30 S ZK

GTIN (EAN) 4013364317208, Codice doganale (EU): 90303370, Peso lordo: 2.53 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1760 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1760 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783161 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783161 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783332 PHE4 3 10 S 60

GTIN (EAN) 4013364310070, Codice doganale (EU): 90303370, Peso lordo: 2.37 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783332 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783332 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783335 PHE4 6 20 S 60

GTIN (EAN) 4013364310001, Codice doganale (EU): 90303370, Peso lordo: 2.47 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783335 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783335 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783345 PHE4 10 30 S 60

GTIN (EAN) 4013364309975, Codice doganale (EU): 90303370, Peso lordo: 2.53 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783345 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783345 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783342 PHE4 20 36 S 60

GTIN (EAN) 4013364310025, Codice doganale (EU): 90303370, Peso lordo: 2.53 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	20 ... 36 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	20 ... 36 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783342 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783342 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783395 PHE4 U 3 36 S 60

GTIN (EAN) 4013364309951, Codice doganale (EU): 90303370, Peso lordo: 2.53 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 ... 10 / 12 ... 36 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 / 12 ... 36 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783395 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783395 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783430 PHE4 U 6 20 S 16.7 50

GTIN (EAN) 4013364309906, Codice doganale (EU): 90303370, Peso lordo: 2.47 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	50 / 16,7 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783430 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783430 è stato aggiunto al carrello.

Apri Web-Shop

Art. 783420 PHE4 6 20 S 16.7

GTIN (EAN) 4013364309890, Codice doganale (EU): 90303370, Peso lordo: 2.47 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	16,7 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Prodotto 783420 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 783420 è stato aggiunto al carrello.

Apri Web-Shop

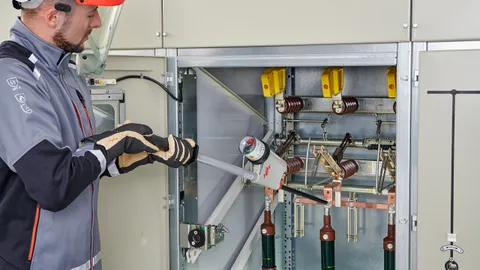

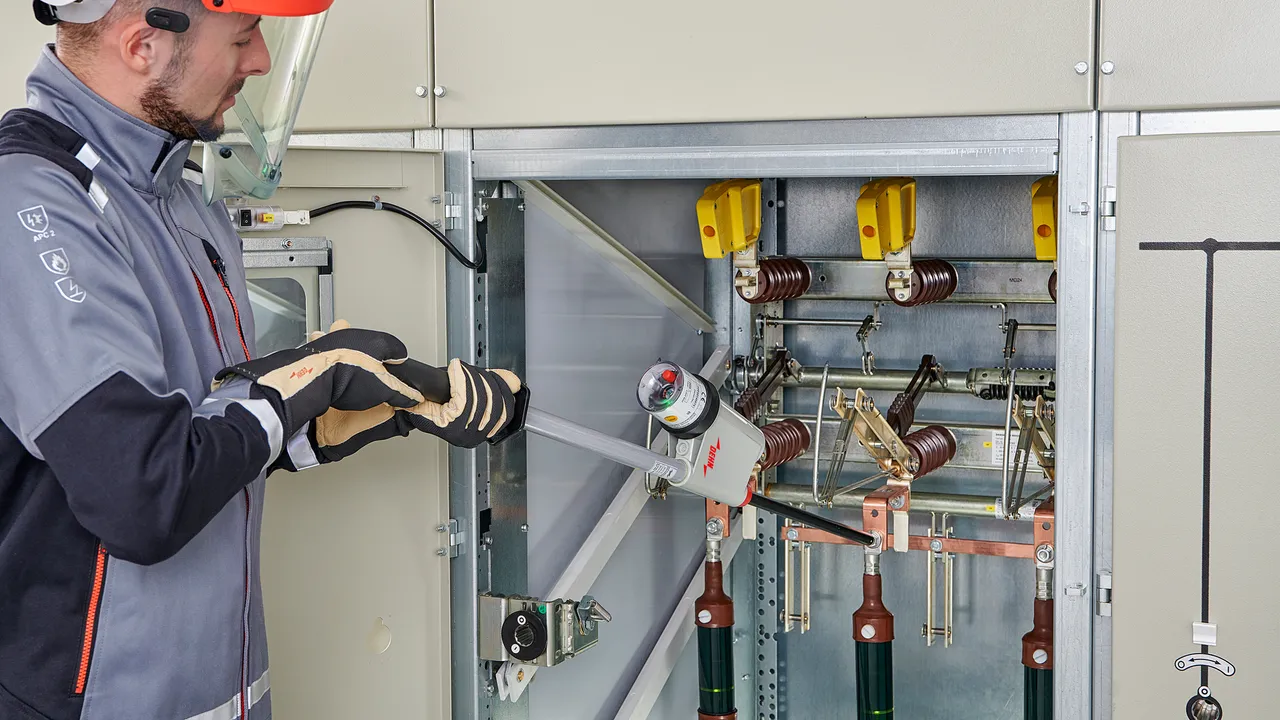

Rivelatore di tensione PHE4 media tensione

Tensioni nominali fino a 30 kV / 50 Hz, filetto M12

Art. 783003 PHE4 3 S

Prodotto 783003 è stato aggiunto al blocco note.

Prodotto 783003 è stato aggiunto al carrello.

Art. 783006 PHE4 6 S

Prodotto 783006 è stato aggiunto al blocco note.

Prodotto 783006 è stato aggiunto al carrello.

Art. 783010 PHE4 10 S

Prodotto 783010 è stato aggiunto al blocco note.

Prodotto 783010 è stato aggiunto al carrello.

Art. 783020 PHE4 20 S

Prodotto 783020 è stato aggiunto al blocco note.

Prodotto 783020 è stato aggiunto al carrello.

Art. 783030 PHE4 30 S

Prodotto 783030 è stato aggiunto al blocco note.

Prodotto 783030 è stato aggiunto al carrello.

Intervalli di tensione nominale fino a 36 kV / 50 Hz, filetto M12

Art. 783013 PHE4 1 3 S

Prodotto 783013 è stato aggiunto al blocco note.

Prodotto 783013 è stato aggiunto al carrello.

Art. 783231 PHE4 3 10 S

Prodotto 783231 è stato aggiunto al blocco note.

Prodotto 783231 è stato aggiunto al carrello.

Art. 783235 PHE4 6 20 S

Prodotto 783235 è stato aggiunto al blocco note.

Prodotto 783235 è stato aggiunto al carrello.

Art. 783240 PHE4 10 20 S

Prodotto 783240 è stato aggiunto al blocco note.

Prodotto 783240 è stato aggiunto al carrello.

Art. 783250 PHE4 10 30 S

Prodotto 783250 è stato aggiunto al blocco note.

Prodotto 783250 è stato aggiunto al carrello.

Art. 783245 PHE4 20 36 S

Prodotto 783245 è stato aggiunto al blocco note.

Prodotto 783245 è stato aggiunto al carrello.

Intervalli di tensione nominale fino a 36 kV / 50 Hz, commutabile, filetto M12

Art. 783520 PHE4 U 2 20 S

Prodotto 783520 è stato aggiunto al blocco note.

Prodotto 783520 è stato aggiunto al carrello.

Art. 783530 PHE4 U 3 30 S

Prodotto 783530 è stato aggiunto al blocco note.

Prodotto 783530 è stato aggiunto al carrello.

Art. 783536 PHE4 U 6 36 S

Prodotto 783536 è stato aggiunto al blocco note.

Prodotto 783536 è stato aggiunto al carrello.

Tensioni nominali fino a 30 kV / 50 Hz, snodo a scatti

Art. 783103 PHE4 3 S ZK

Prodotto 783103 è stato aggiunto al blocco note.

Prodotto 783103 è stato aggiunto al carrello.

Art. 783106 PHE4 6 S ZK

Prodotto 783106 è stato aggiunto al blocco note.

Prodotto 783106 è stato aggiunto al carrello.

Art. 783110 PHE4 10 S ZK

Prodotto 783110 è stato aggiunto al blocco note.

Prodotto 783110 è stato aggiunto al carrello.

Art. 783120 PHE4 20 S ZK

Prodotto 783120 è stato aggiunto al blocco note.

Prodotto 783120 è stato aggiunto al carrello.

Art. 783130 PHE4 30 S ZK

Prodotto 783130 è stato aggiunto al blocco note.

Prodotto 783130 è stato aggiunto al carrello.

Intervalli di tensione nominale fino a 30 kV / 50 Hz, snodo a scatti

Art. 783141 PHE4 3 10 S ZK

Prodotto 783141 è stato aggiunto al blocco note.

Prodotto 783141 è stato aggiunto al carrello.

Art. 783151 PHE4 6 20 S ZK

Prodotto 783151 è stato aggiunto al blocco note.

Prodotto 783151 è stato aggiunto al carrello.

Art. 783161 PHE4 10 30 S ZK

Prodotto 783161 è stato aggiunto al blocco note.

Prodotto 783161 è stato aggiunto al carrello.

Intervalli di tensione nominale fino a 36 kV / 60 Hz, filetto M12

Art. 783332 PHE4 3 10 S 60

Prodotto 783332 è stato aggiunto al blocco note.

Prodotto 783332 è stato aggiunto al carrello.

Art. 783335 PHE4 6 20 S 60

Prodotto 783335 è stato aggiunto al blocco note.

Prodotto 783335 è stato aggiunto al carrello.

Art. 783345 PHE4 10 30 S 60
