Morsetto per ferri d'armatura DEHNclip

Rapido e sicuro:

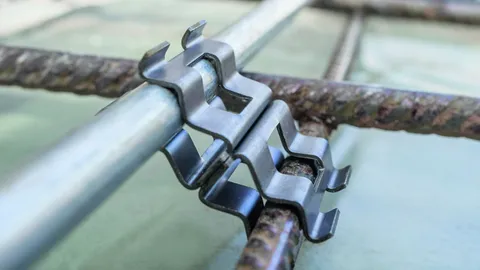

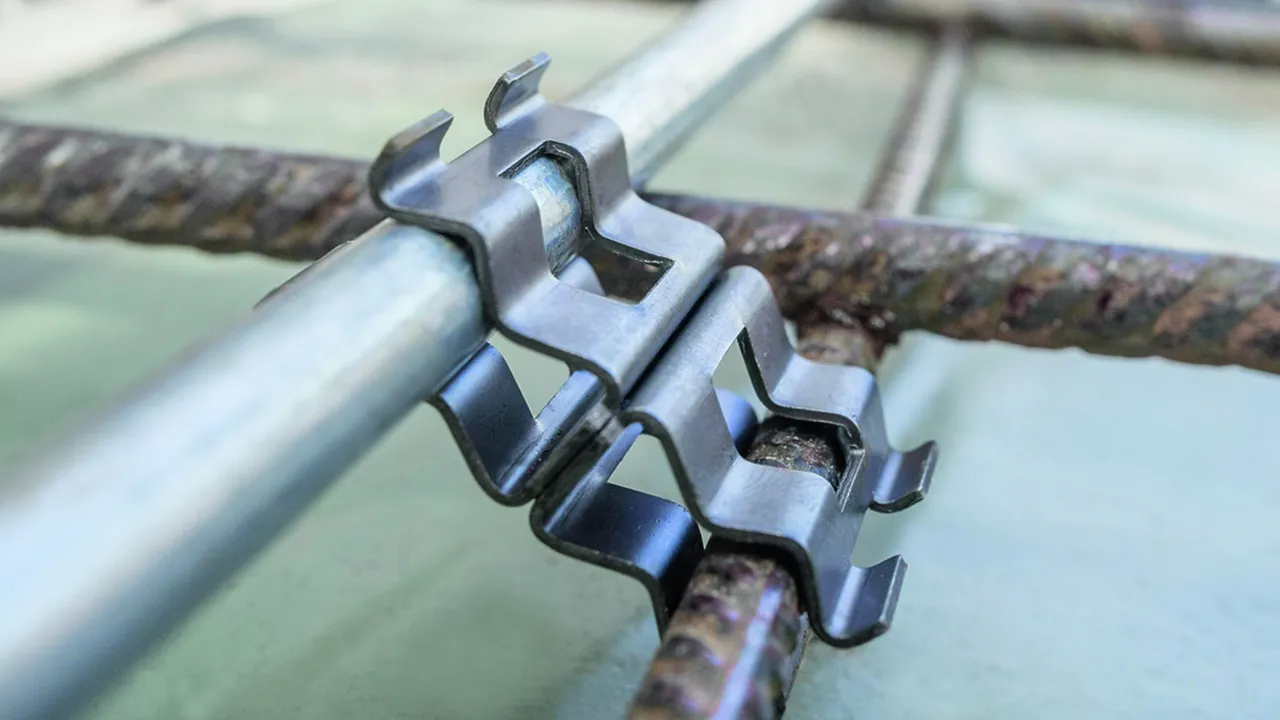

DEHNclip consente la veloce connessione senza attrezzi del dispersore con i ferri d'armatura. DEHNclip è provato con una portata di corrente di fulmine di 50 kA (10/350µs) in accordo alla CEI EN 62561-1.

Il morsetto soddisfa i requisiti normativi per dispersori di fondazione secondo DIN 18014 e impianti di protezione da fulmini (LPS) secondo CEI EN 62305-3. Tramite la maggior praticità e sicurezza di montaggio, eventuali connessioni tralasciate nonché minime coppie di serraggio delle viti fanno parte del passato.

- Compatto e leggero, consente di risparmiare risorse
- Veloce e senza attrezzi
- Efficacia risparmiando tempo

Per conduttori tondi

4 Prodotti

Art. 308130 DC BK 6 RD10 STBLANK

GTIN (EAN) 4013364288942, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308130.stp

      Non siete autorizzati per eseguire un download 308130.stp

      Login
    • 308130.stp

      Non siete autorizzati per eseguire un download 308130.stp

      Login
    • 308130.jt

      Non siete autorizzati per eseguire un download 308130.jt

      Login
    • 308130.dwg

      Non siete autorizzati per eseguire un download 308130.dwg

      Login

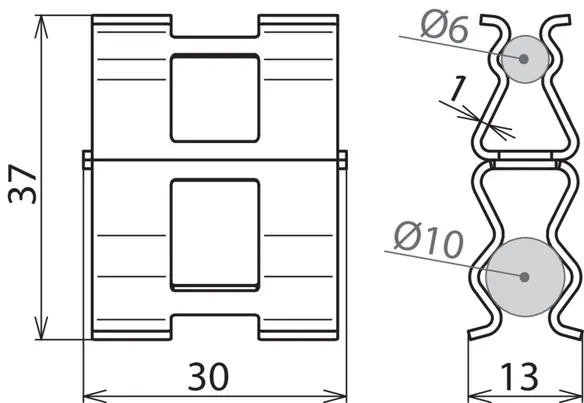

    • 308130m_D.dxf

      Non siete autorizzati per eseguire un download 308130m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Td: 6-7 / 10 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,5 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 6 RD10 STBLANK
Art.: 308130
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Td 6-7 / 10 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,5 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308130 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308131 DC BK 8 RD10 STBLANK

GTIN (EAN) 4013364288881, Codice doganale (EU): 85359000, Peso lordo: 20.30 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308131.stp

      Non siete autorizzati per eseguire un download 308131.stp

      Login
    • 308131.igs

      Non siete autorizzati per eseguire un download 308131.igs

      Login
    • 308131.jt

      Non siete autorizzati per eseguire un download 308131.jt

      Login
    • 308131.dwg

      Non siete autorizzati per eseguire un download 308131.dwg

      Login

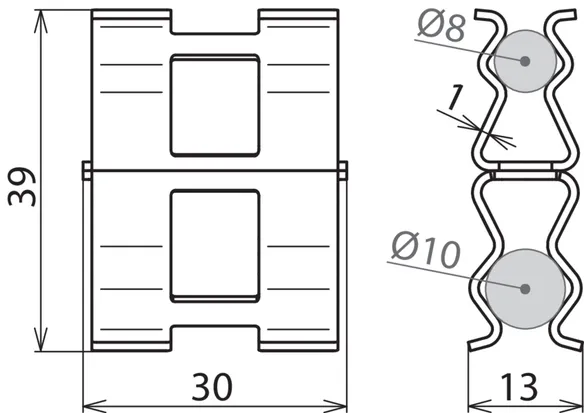

    • 308131m_D.dxf

      Non siete autorizzati per eseguire un download 308131m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Td: 8-9 / 10 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 8 RD10 STBLANK
Art.: 308131
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Td 8-9 / 10 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308131 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308131 è stato aggiunto al carrello.

Apri Web-Shop

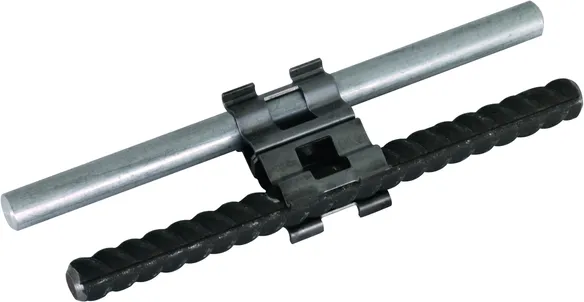

Art. 308132 DC BK 10 RD10 STBLANK

GTIN (EAN) 4013364288423, Codice doganale (EU): 85359000, Peso lordo: 21.40 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308132.stp

      Non siete autorizzati per eseguire un download 308132.stp

      Login
    • 308132.igs

      Non siete autorizzati per eseguire un download 308132.igs

      Login
    • 308132.jt

      Non siete autorizzati per eseguire un download 308132.jt

      Login
    • 308132.dwg

      Non siete autorizzati per eseguire un download 308132.dwg

      Login
    • 308132m_D.dxf

      Non siete autorizzati per eseguire un download 308132m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Td: 10 / 10 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,4 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 10 RD10 STBLANK
Art.: 308132
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Td 10 / 10 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,4 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308132 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308132 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308133 DC BK 12 RD10 STBLANK

GTIN (EAN) 4013364288911, Codice doganale (EU): 85359000, Peso lordo: 21.80 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308133.stp

      Non siete autorizzati per eseguire un download 308133.stp

      Login
    • 308133.igs

      Non siete autorizzati per eseguire un download 308133.igs

      Login
    • 308133.jt

      Non siete autorizzati per eseguire un download 308133.jt

      Login
    • 308133.dwg

      Non siete autorizzati per eseguire un download 308133.dwg

      Login

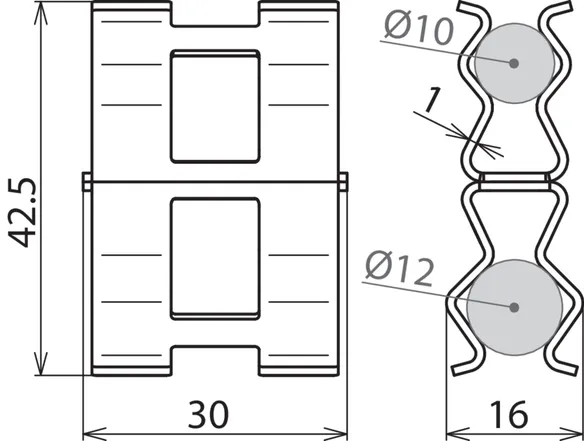

    • 308133m_D.dxf

      Non siete autorizzati per eseguire un download 308133m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Td: 12 / 10 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 12 RD10 STBLANK
Art.: 308133
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Td 12 / 10 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308133 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308133 è stato aggiunto al carrello.

Apri Web-Shop

Per conduttori piatti

4 Prodotti

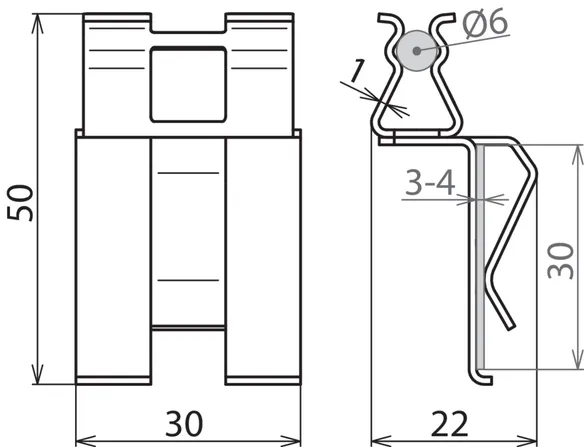

Art. 308140 DC BK 6 FL30 STBLANK

GTIN (EAN) 4013364288935, Codice doganale (EU): 85359000, Peso lordo: 22.40 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308140.stp

      Non siete autorizzati per eseguire un download 308140.stp

      Login
    • 308140.igs

      Non siete autorizzati per eseguire un download 308140.igs

      Login
    • 308140.jt

      Non siete autorizzati per eseguire un download 308140.jt

      Login
    • 308140.dwg

      Non siete autorizzati per eseguire un download 308140.dwg

      Login
    • 308140m_D.dxf

      Non siete autorizzati per eseguire un download 308140m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Pt: 6-7 / 30 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,0 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 6 FL30 STBLANK
Art.: 308140
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Pt 6-7 / 30 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,0 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308140 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308140 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308141 DC BK 8 FL30 STBLANK

GTIN (EAN) 4013364288904, Codice doganale (EU): 85359000, Peso lordo: 21.04 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308141.stp

      Non siete autorizzati per eseguire un download 308141.stp

      Login
    • 308141.igs

      Non siete autorizzati per eseguire un download 308141.igs

      Login
    • 308141.jt

      Non siete autorizzati per eseguire un download 308141.jt

      Login
    • 308141.dwg

      Non siete autorizzati per eseguire un download 308141.dwg

      Login

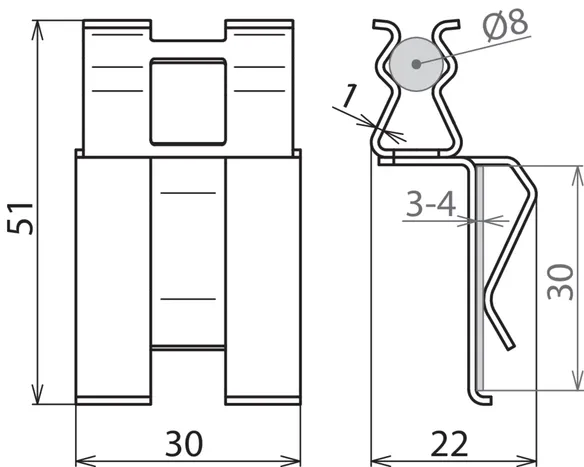

    • 308141m_D.dxf

      Non siete autorizzati per eseguire un download 308141m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Pt: 8-9 / 30 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,3 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 8 FL30 STBLANK
Art.: 308141
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Pt 8-9 / 30 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,3 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308141 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308141 è stato aggiunto al carrello.

Apri Web-Shop

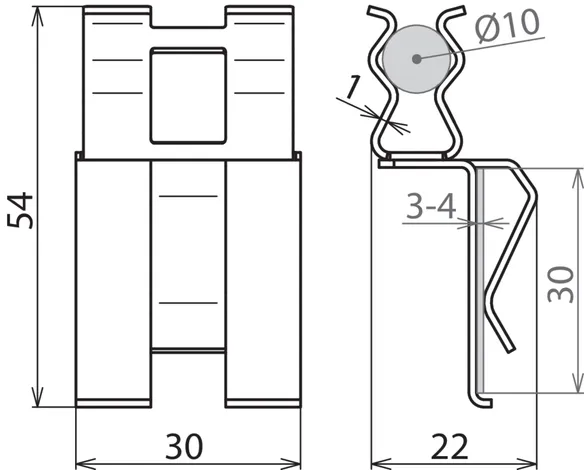

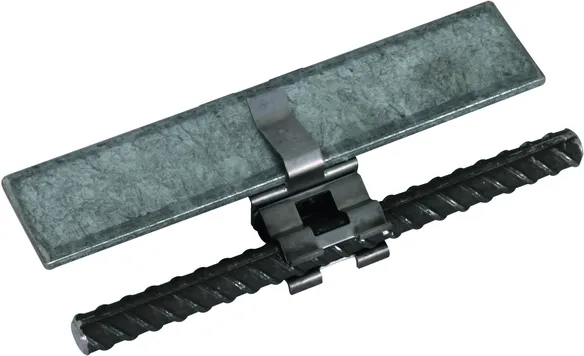

Art. 308142 DC BK 10 FL30 STBLANK

GTIN (EAN) 4013364288522, Codice doganale (EU): 85359000, Peso lordo: 20.08 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308142.stp

      Non siete autorizzati per eseguire un download 308142.stp

      Login
    • 308142.igs

      Non siete autorizzati per eseguire un download 308142.igs

      Login
    • 308142.jt

      Non siete autorizzati per eseguire un download 308142.jt

      Login
    • 308142.dwg

      Non siete autorizzati per eseguire un download 308142.dwg

      Login
    • 308142m_D.dxf

      Non siete autorizzati per eseguire un download 308142m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Pt: 10 / 30 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,3 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 10 FL30 STBLANK
Art.: 308142
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Pt 10 / 30 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,3 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308142 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308142 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308143 DC BK 12 FL30 STBLANK

GTIN (EAN) 4013364289123, Codice doganale (EU): 85359000, Peso lordo: 20.00 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308143.stp

      Non siete autorizzati per eseguire un download 308143.stp

      Login
    • 308143.igs

      Non siete autorizzati per eseguire un download 308143.igs

      Login
    • 308143.jt

      Non siete autorizzati per eseguire un download 308143.jt

      Login
    • 308143.dwg

      Non siete autorizzati per eseguire un download 308143.dwg

      Login

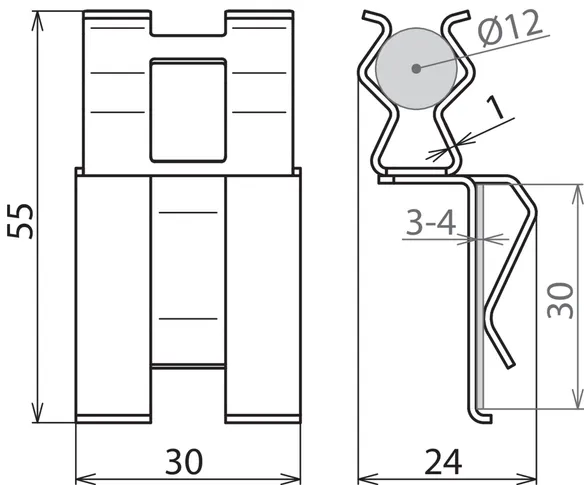

    • 308143m_D.dxf

      Non siete autorizzati per eseguire un download 308143m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Pt: 12 / 30 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,3 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 12 FL30 STBLANK
Art.: 308143
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Pt 12 / 30 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,3 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308143 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308143 è stato aggiunto al carrello.

Apri Web-Shop

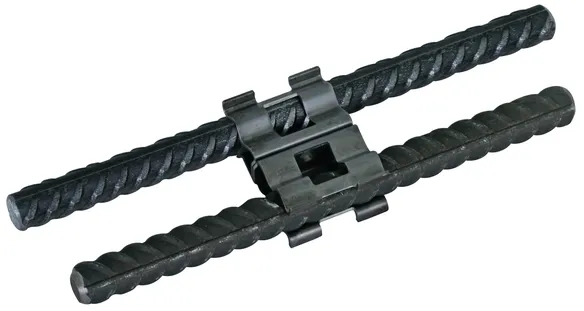

Per il collegamento di ferri d'armatura

4 Prodotti

Art. 308134 DC BK 6 RD6 STBLANK

GTIN (EAN) 4013364308091, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308134.stp

      Non siete autorizzati per eseguire un download 308134.stp

      Login
    • 308134.igs

      Non siete autorizzati per eseguire un download 308134.igs

      Login
    • 308134.jt

      Non siete autorizzati per eseguire un download 308134.jt

      Login
    • 308134.dwg

      Non siete autorizzati per eseguire un download 308134.dwg

      Login

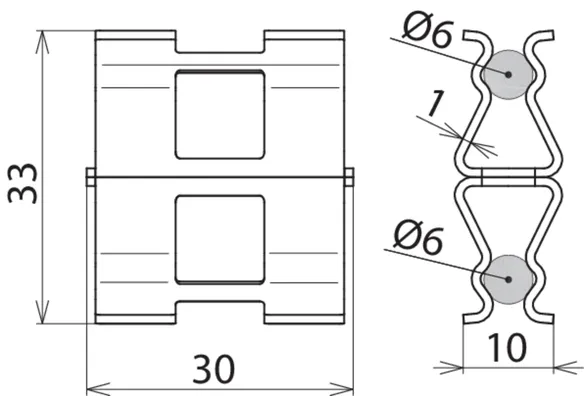

    • 308134m_D.dxf

      Non siete autorizzati per eseguire un download 308134m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Td*: 6-7 / 6-7 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,2 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 6 RD6 STBLANK
Art.: 308134
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Td* 6-7 / 6-7 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,2 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308134 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308134 è stato aggiunto al carrello.

Apri Web-Shop

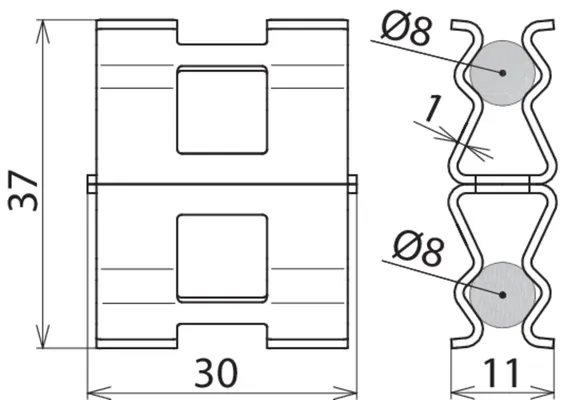

Art. 308135 DC BK 8 RD8 STBLANK

GTIN (EAN) 4013364308107, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308135.stp

      Non siete autorizzati per eseguire un download 308135.stp

      Login
    • 308135.igs

      Non siete autorizzati per eseguire un download 308135.igs

      Login
    • 308135.jt

      Non siete autorizzati per eseguire un download 308135.jt

      Login
    • 308135.dwg

      Non siete autorizzati per eseguire un download 308135.dwg

      Login
    • 308135m_D.dxf

      Non siete autorizzati per eseguire un download 308135m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Td*: 8-9 / 8-9 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,4 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 8 RD8 STBLANK
Art.: 308135
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Td* 8-9 / 8-9 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,4 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308135 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308135 è stato aggiunto al carrello.

Apri Web-Shop

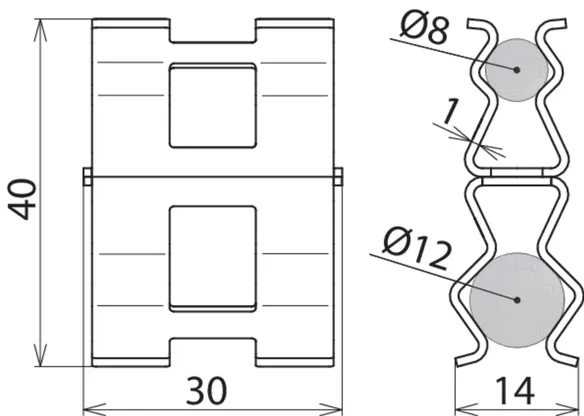

Art. 308137 DC BK 8 RD12 STBLANK

GTIN (EAN) 4013364308121, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308137.stp

      Non siete autorizzati per eseguire un download 308137.stp

      Login
    • 308137.igs

      Non siete autorizzati per eseguire un download 308137.igs

      Login
    • 308137.jt

      Non siete autorizzati per eseguire un download 308137.jt

      Login
    • 308137.dwg

      Non siete autorizzati per eseguire un download 308137.dwg

      Login
    • 308137m_D.dxf

      Non siete autorizzati per eseguire un download 308137m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Td*: 8-9 / 12 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,4 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 8 RD12 STBLANK
Art.: 308137
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Td* 8-9 / 12 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,4 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308137 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308137 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308136 DC BK 12 RD12 STBLANK

GTIN (EAN) 4013364308114, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 308136.stp

      Non siete autorizzati per eseguire un download 308136.stp

      Login
    • 308136.igs

      Non siete autorizzati per eseguire un download 308136.igs

      Login
    • 308136.jt

      Non siete autorizzati per eseguire un download 308136.jt

      Login
    • 308136.dwg

      Non siete autorizzati per eseguire un download 308136.dwg

      Login
    • 308136m_D.dxf

      Non siete autorizzati per eseguire un download 308136m_D.dxf

      Login

Materiale: Fe/non zincato
Campo di serraggio Td* / Td*: 12 / 12 mm
Corrente di corto circuito (AC 50 Hz / DC): 2,6 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DC BK 12 RD12 STBLANK
Art.: 308136
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/non zincato
Campo di serraggio Td* / Td* 12 / 12 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,6 kA
Riferimento norma CEI EN 62561-1
*) Diametro nominale ds del ferro d’armatura
**) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308136 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308136 è stato aggiunto al carrello.

Apri Web-Shop
back to top
