Connettori paralleli per ambienti Ex zona 1/21, 2/22

Connettori paralleli con grova per collegare/connettere conduttori tondi/corde in zone con pericolo di esplosione Zona 1/21, 2/22. I morsetti sono autobloccanti secondo CEI EN 62305-3 allegato 2 (CEI 81-10/3 allegato 2).

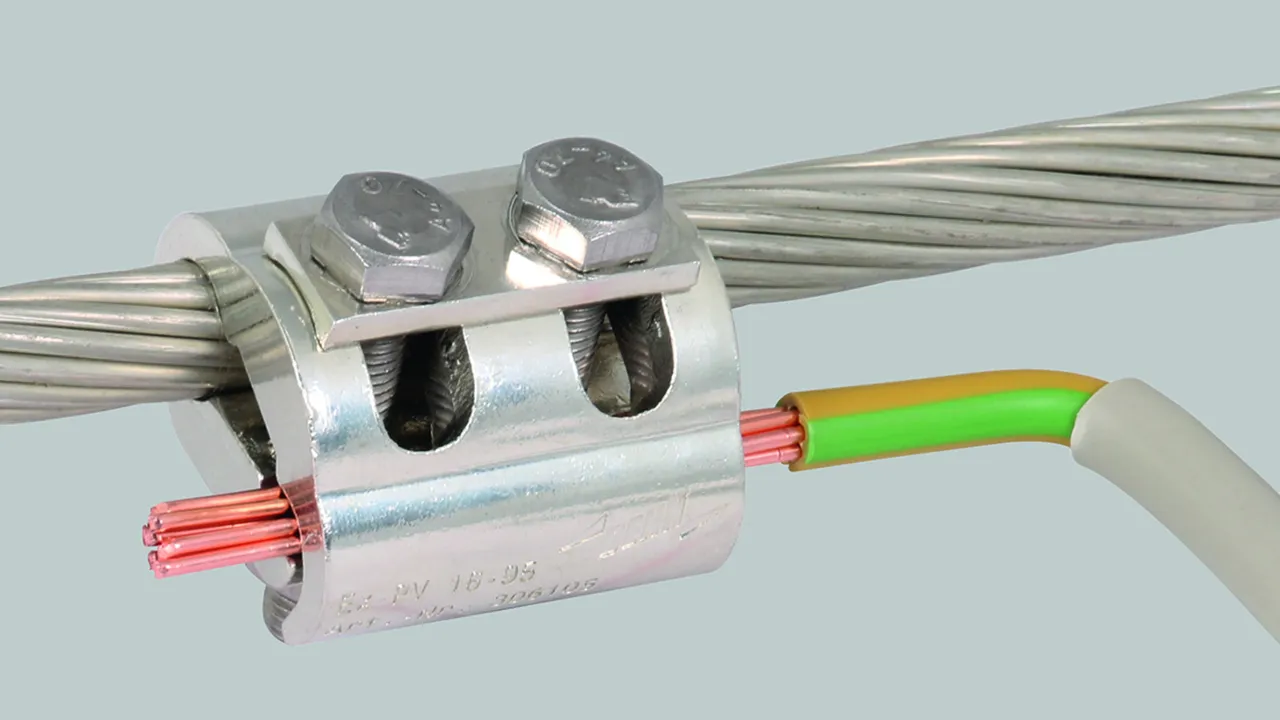

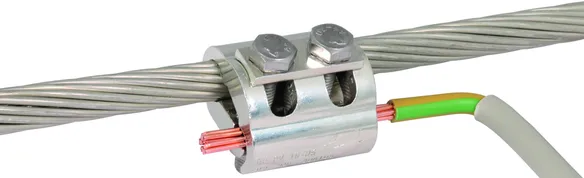

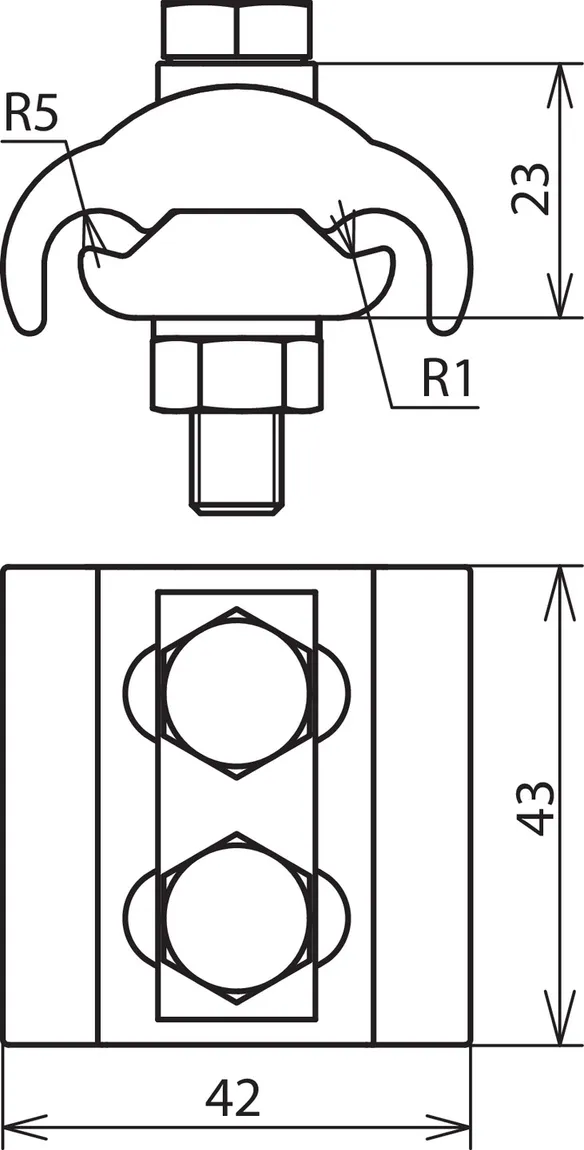

Per diametri uguali e diversi di conduttori cordati, piccolo

1 Prodotto

Art. 306105 PV 5.12.5 SKM8X45 GSG CUGALSN

GTIN (EAN) 4013364269125, Codice doganale (EU): 85369095, Peso lordo: 250.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 306105.stp

      Non siete autorizzati per eseguire un download 306105.stp

      Login
    • 306105.igs

      Non siete autorizzati per eseguire un download 306105.igs

      Login
    • 306105.jt

      Non siete autorizzati per eseguire un download 306105.jt

      Login
    • 306105.dwg

      Non siete autorizzati per eseguire un download 306105.dwg

      Login
    • 306105m_D.dxf

      Non siete autorizzati per eseguire un download 306105m_D.dxf

      Login

Materiale morsetto: Cu/gal Sn
Campo di serraggio Td / Td: 5-12,5 mm
Campo di serraggio (semirigido / cordato): 16-95 mm2
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.12.5 SKM8X45 GSG CUGALSN
Art.: 306105
o similare.

Certificati



Caratteristiche tecniche

Materiale morsetto Cu/gal Sn
Campo di serraggio Td / Td 5-12,5 mm
Campo di serraggio (semirigido / cordato) 16-95 mm2
Corrente impulsiva di fulmine (10/350 μs) senza scintilla di accensione 25 kA
Corrente di cortocircuito (50 Hz) (0,1 s) senza scintilla di accensione 1,65 kA
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 306105 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306105 è stato aggiunto al carrello.

Apri Web-Shop

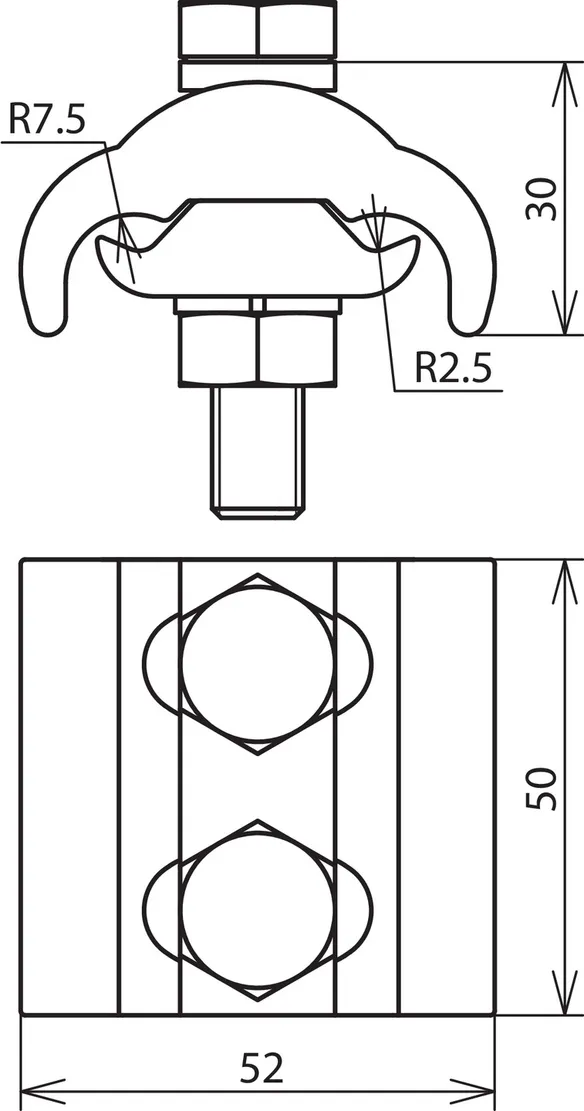

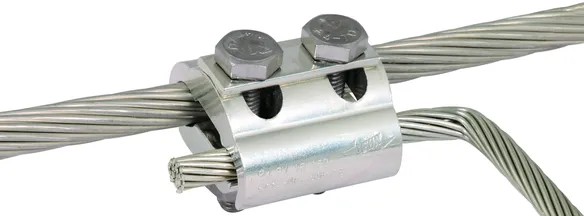

Per diametri uguali e diversi di conduttori cordati, grande

1 Prodotto

Art. 306106 PV 5.16 SKM10X50 GSG CUGALSN

GTIN (EAN) 4013364269149, Codice doganale (EU): 85369095, Peso lordo: 424.40 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 306106.stp

      Non siete autorizzati per eseguire un download 306106.stp

      Login
    • 306106.igs

      Non siete autorizzati per eseguire un download 306106.igs

      Login
    • 306106.jt

      Non siete autorizzati per eseguire un download 306106.jt

      Login
    • 306106.dwg

      Non siete autorizzati per eseguire un download 306106.dwg

      Login
    • 306106m_D.dxf

      Non siete autorizzati per eseguire un download 306106m_D.dxf

      Login

Materiale morsetto: Cu/gal Sn
Campo di serraggio Td / Td: 5-16 mm
Campo di serraggio (semirigido / cordato): 16-150 mm2
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.16 SKM10X50 GSG CUGALSN
Art.: 306106
o similare.

Certificati



Caratteristiche tecniche

Materiale morsetto Cu/gal Sn
Campo di serraggio Td / Td 5-16 mm
Campo di serraggio (semirigido / cordato) 16-150 mm2
Corrente impulsiva di fulmine (10/350 μs) senza scintilla di accensione 25 kA
Corrente di cortocircuito (50 Hz) (0,1 s) senza scintilla di accensione 1,65 kA
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 306106 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306106 è stato aggiunto al carrello.

Apri Web-Shop
