Staffa portafilo per conduttura HVI in ambiente Ex

Il gestore di un impianto con rischio d’esplosione è obbligato a suddividere l’impianto o parti d’impianto in diverse zone con pericolo d’esplosione. Per questi impianti il fulmine deve essere visto come una potenziale fonte di innesco. Per le diverse direttive e norme sulla sicurezza, viene richiesta una documentazione per la protezione dall’esplosione. In questa documentazione vengono descritte le zone con i diversi rischi d’esplosione.

Il prodotto “conduttura-HVI è idoneo per l’utilizzo nelle zone Ex 1 (gas, vapori e miscele), come anche nelle zone Ex 21 (polveri combustibili).
Per le particolari condizioni d’installazione è garantito che non si verifichi alcuna scintilla elettrica durante il passaggio della corrente di fulmine nella conduttura HVI.

Dettagli

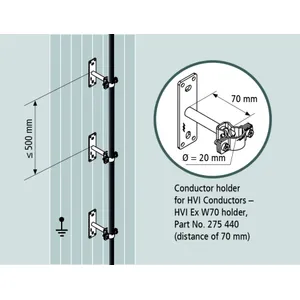

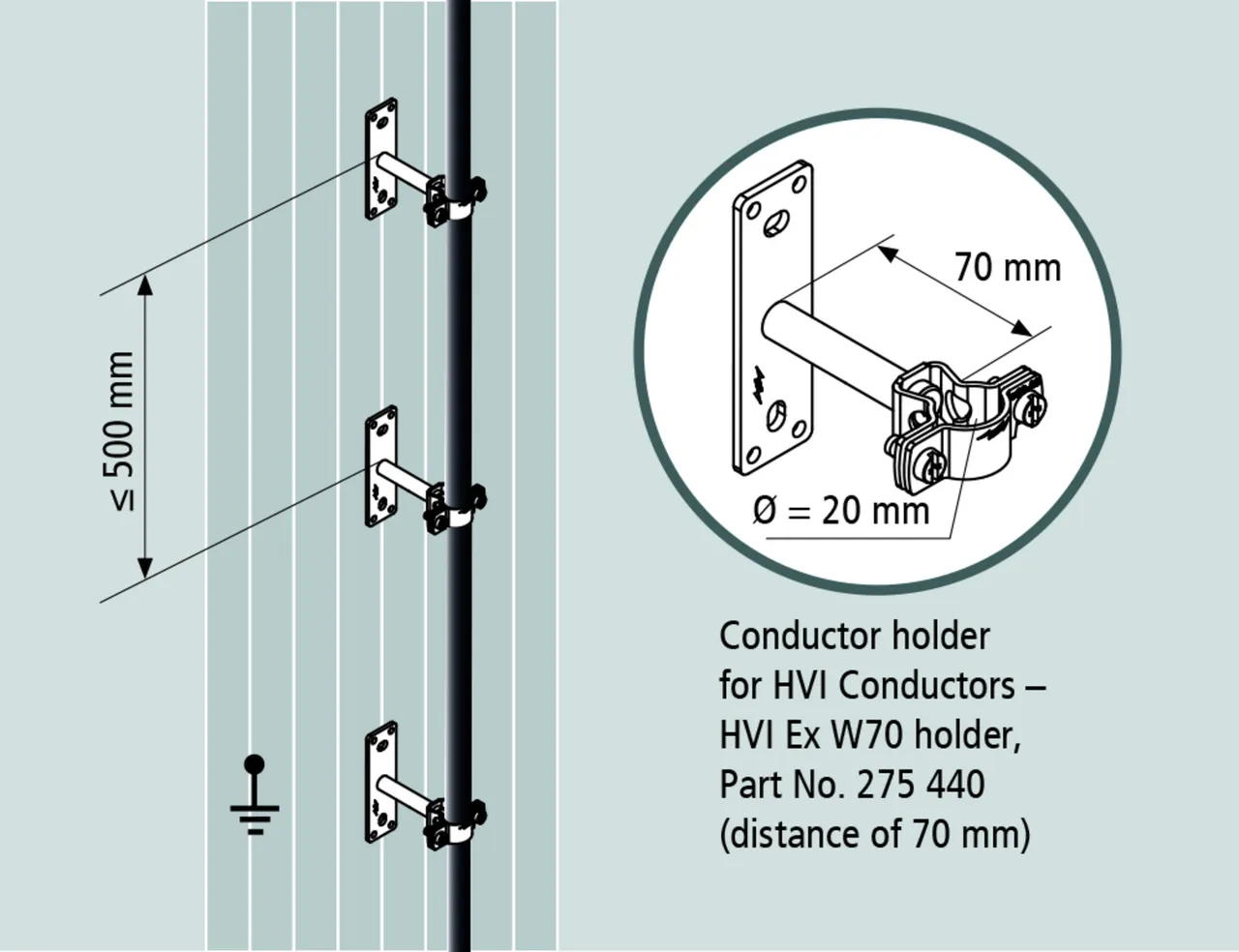

Disegno funzionale - posa su una facciata metallica in zone Ex 1 e 21.

lorem ipsum — Disegno funzionale - posa su una facciata metallica in zone Ex 1 e 21.

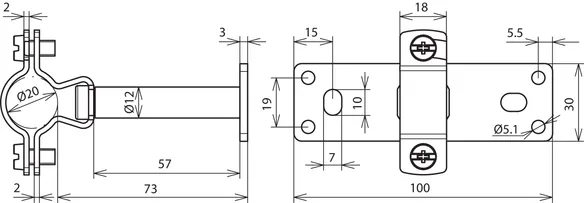

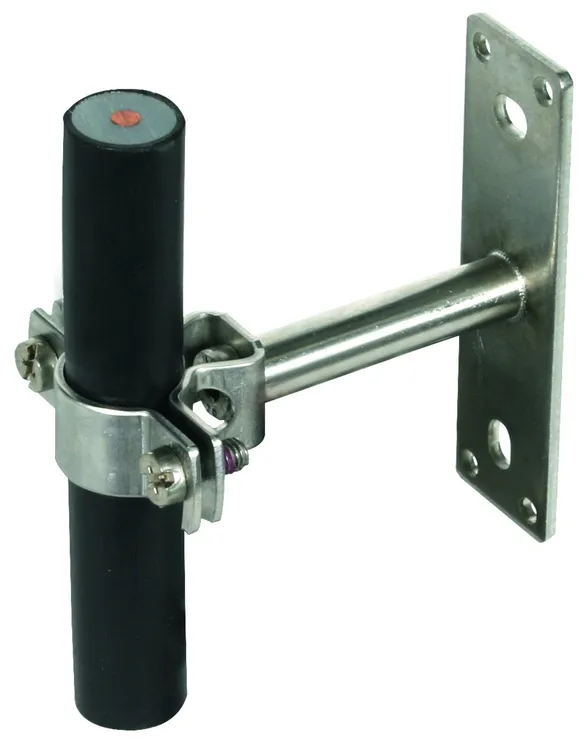

Holder HVI Ex W70

Per il fissaggio su parti metalliche di costruzioni (facciate) nelle zone Ex 1 e 21.

1 Prodotto

Art. 275440 LH ZS 20 EX W70 BP V2A

GTIN (EAN) 4013364146914, Codice doganale (EU): 85389099, Peso lordo: 164.60 g, UM: 10.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per conduttura HVI in ambiente Ex holder HVI Ex W70 INOX
Staffa portafilo per conduttura HVI in ambiente
Ex per il fissaggio su tubi p. es. con nastro tenditore
(Art. 106 323) nelle zone Ex 1 e 21
Campo di serraggio Td: 20 mm
Fissaggio: [4x] Ø5,1 / [2x] 7 x 10 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 EX W70 BP V2A
Art.: 275440
o similare.

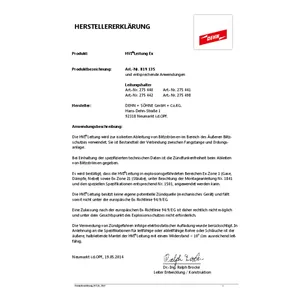

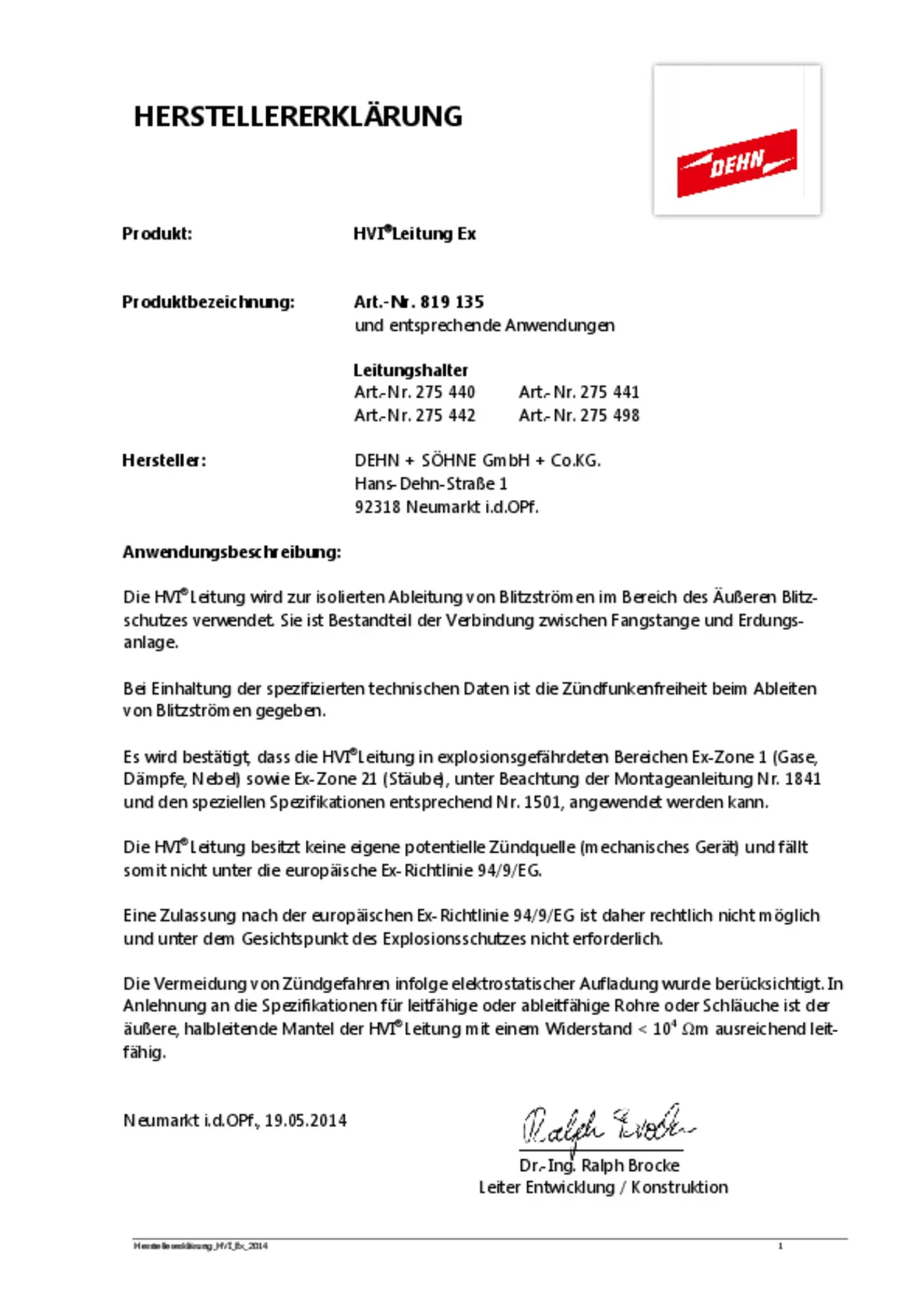

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td	20 mm
Distanza da parete	70 mm
Fissaggio	[4x] Ø5,1 / [2x] 7 x 10 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale	INOX
Campo di serraggio Td	20 mm
Distanza da parete	70 mm
Fissaggio	[4x] Ø5,1 / [2x] 7 x 10 mm
Vite	dm M6 x 14 mm
Materiale vite	INOX
Altezza staffa portafilo	20 mm
Posa del conduttore	fissa
Filetto interno	M8
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275440 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275440 è stato aggiunto al carrello.

Apri Web-Shop

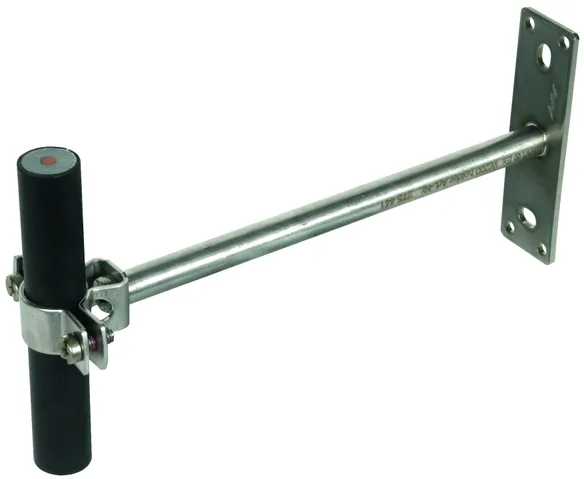

Holder W200 per condutture HVI in ambienti Ex

Per il fissaggio su parti metalliche di costruzioni (facciate) nelle zone Ex 1 e 21.

1 Prodotto

Art. 275441 LH ZS 20 EX W200 BP V2A

GTIN (EAN) 4013364146921, Codice doganale (EU): 85389099, Peso lordo: 255.60 g, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per conduttura HVI in ambiente Ex holder W200 per condutture HVI in ambienti Ex INOX
Staffa portafilo per conduttura HVI in ambiente Ex
per il fissaggio su tubi p. es. con nastro tenditore
(Art. 106 323) nelle zone Ex 1 e 21
Campo di serraggio Td: 20 mm
Fissaggio: [4x] Ø5,1 / [2x] 7 x 10 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 EX W200 BP V2A
Art.: 275441
o similare.

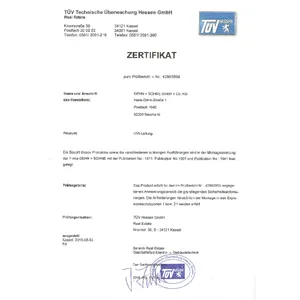

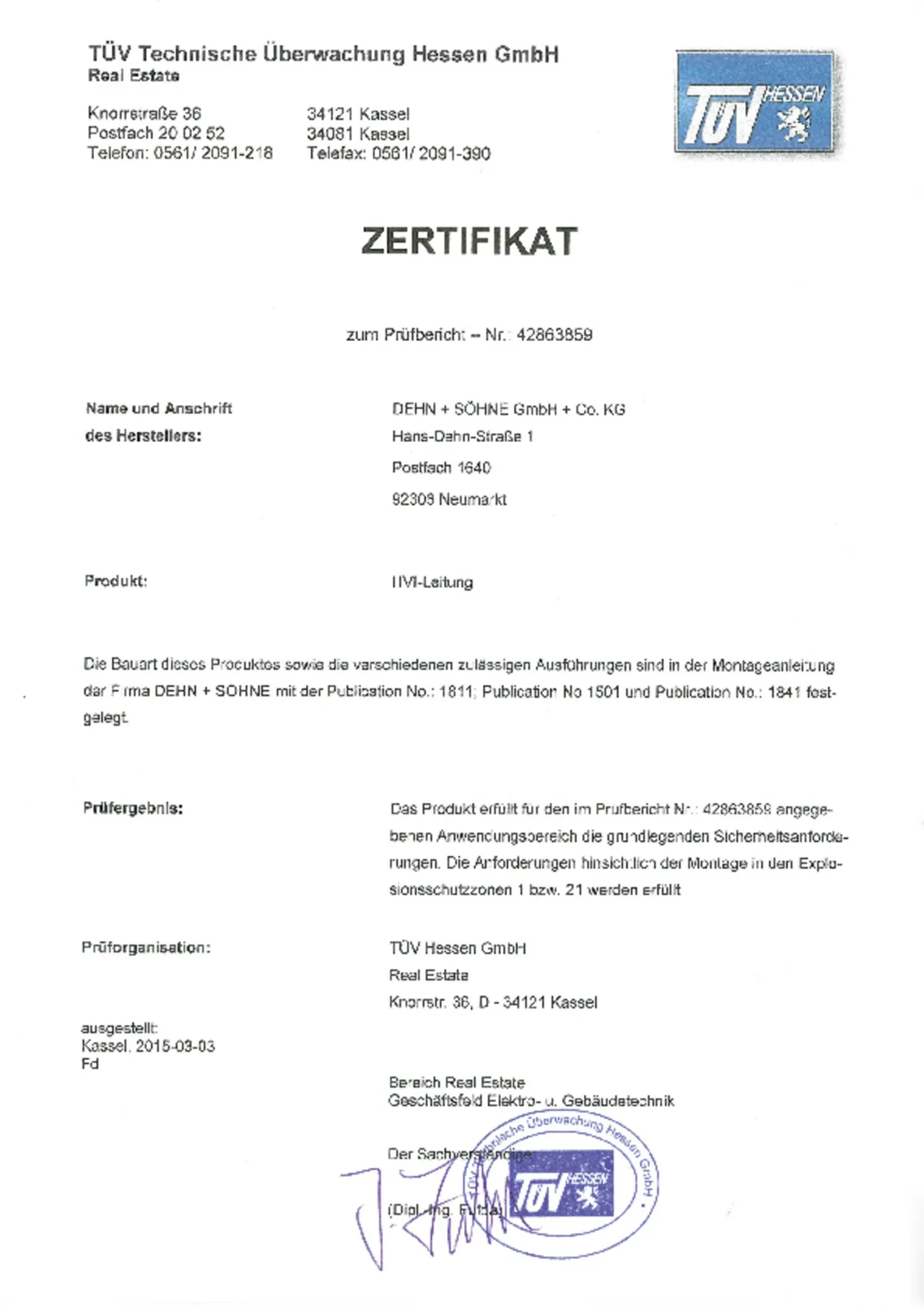

Certificati

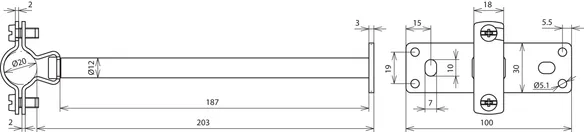

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td	20 mm
Distanza da parete	200 mm
Fissaggio	[4x] Ø5,1 / [2x] 7 x 10 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale	INOX
Campo di serraggio Td	20 mm
Distanza da parete	200 mm
Fissaggio	[4x] Ø5,1 / [2x] 7 x 10 mm
Vite	dm M6 x 14 mm
Materiale vite	INOX
Altezza staffa portafilo	20 mm
Posa del conduttore	fissa
Filetto interno	M8
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275441 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275441 è stato aggiunto al carrello.

Apri Web-Shop

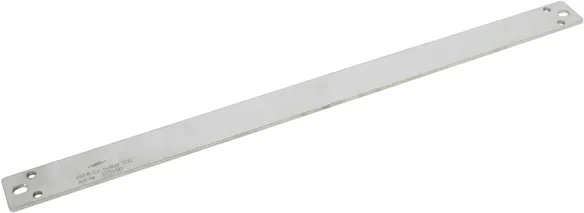

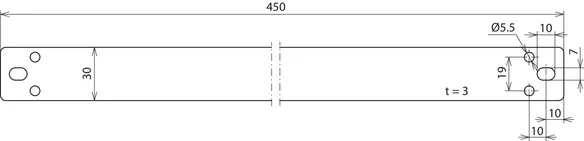

Busbar 500 per condutture HVI in ambienti Ex

Per la posa di conduttura HVI con staffe portafilo holder W70 per condutture HVI in ambienti Ex (Art. 275 440) su una struttura dielettrica come ad es. pietra, legno.

1 Prodotto

Art. 275498 VS EX 500 V2A

GTIN (EAN) 4013364146945, Codice doganale (EU): 85389099, Peso lordo: 320.00 g, UM: 10.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per conduttura HVI in ambiente Ex busbar 500 per condutture HVI in ambienti Ex INOX
Staffa portafilo per conduttura HVI in ambiente Ex
per la posa di conduttura HVI con staffe portafilo
holder W70 per condutture HVI in ambienti Ex
(Art. 275 440) su una struttura dielettrica come ad es. pietra, legno
Materiale elemento fissaggio: INOX
Fissaggio: [4x] Ø5,5 / [2x] 7 x 10 mm
Dimensioni: 450 x 30 x 3 mm

Fabbricato: DEHN
Tipo: VS EX 500 V2A
Art.: 275498
o similare.

Certificati

Caratteristiche tecniche

Materiale elemento fissaggio	INOX
Fissaggio	[4x] Ø5,5 / [2x] 7 x 10 mm
Dimensioni (lu x la x p)	450 x 30 x 3 mm

Prodotto 275498 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275498 è stato aggiunto al carrello.

Apri Web-Shop

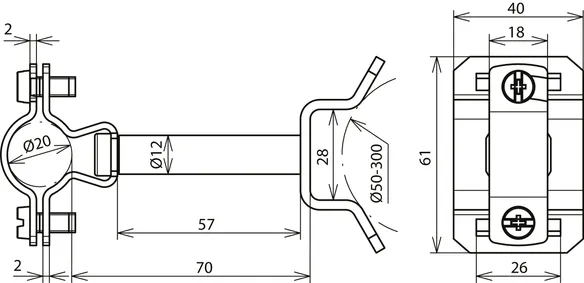

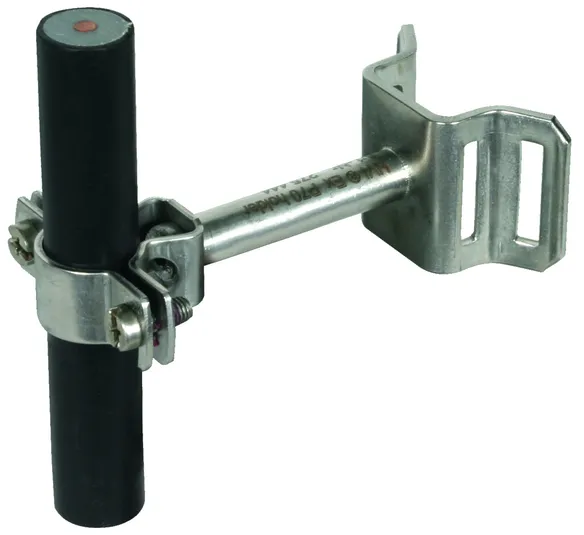

HVI Ex P70 holder

Per il fissaggio su tubi per es. con nastro tenditore (Art. 106 323) nelle zone Ex 1 e 21.

1 Prodotto

Art. 275444 LH ZS 20 EX P70 SBB V2A

GTIN (EAN) 4013364244252, Codice doganale (EU): 85389099, Peso lordo: 173.20 g, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per conduttura HVI in ambiente Ex HVI Ex P70 holder INOX
Staffa portafilo per conduttura HVI in ambiente
Ex per il fissaggio su tubi p. es. con nastro tenditore
(Art. 106 323) nelle zone Ex 1 e 21
Campo di serraggio Td: 20 mm
Campo serraggio tubo: 50-300 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 EX P70 SBB V2A
Art.: 275444
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td	20 mm
Distanza da parete	70 mm
Campo serraggio tubo	50-300 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale	INOX
Campo di serraggio Td	20 mm
Distanza da parete	70 mm
Campo serraggio tubo	50-300 mm
Materiale adattatore di fissaggio	INOX
Vite	dm M6 x 14 mm
Materiale vite	INOX
Altezza staffa portafilo	20 mm
Posa del conduttore	fissa
Filetto interno	M8
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275444 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275444 è stato aggiunto al carrello.

Apri Web-Shop

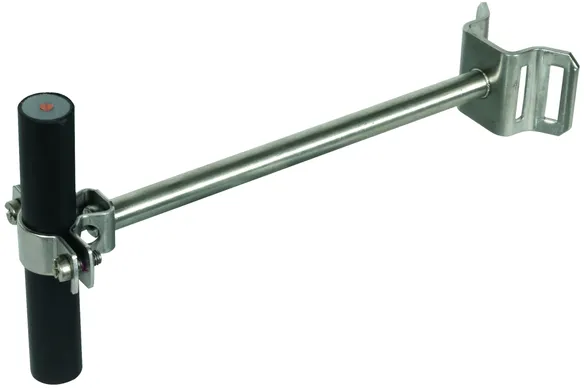

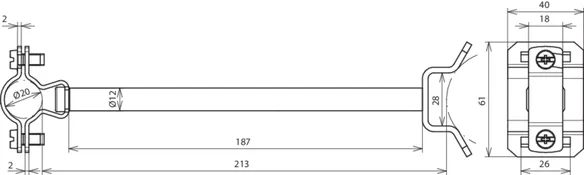

Holder P200 per condutture HVI in ambienti Ex

Per il fissaggio su tubi ad es. con fascette (Art. 106 323) nelle zone Ex 1 e 21.

1 Prodotto

Art. 275442 LH ZS 20 EX P200 SBB V2A

GTIN (EAN) 4013364146938, Codice doganale (EU): 85389099, Peso lordo: 264.00 g, UM: 10.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

Staffa portafilo per conduttura HVI in ambiente Ex holder P200 per condutture HVI in ambienti Ex INOX
Staffa portafilo per conduttura HVI in ambiente
Ex per il fissaggio su tubi p. es. con nastro tenditore
(Art. 106 323) nelle zone Ex 1 e 21
Campo di serraggio Td: 20 mm
Campo serraggio tubo: 50-300 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 EX P200 SBB V2A
Art.: 275442
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td	20 mm
Distanza da parete	200 mm
Campo serraggio tubo	50-300 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale	INOX
Campo di serraggio Td	20 mm
Distanza da parete	200 mm
Campo serraggio tubo	50-300 mm
Materiale adattatore di fissaggio	INOX
Vite	dm M6 x 14 mm
Materiale vite	INOX
Altezza staffa portafilo	20 mm
Posa del conduttore	fissa
Filetto interno	M8
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275442 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275442 è stato aggiunto al carrello.

Apri Web-Shop
