Set DEHNiso-Combi

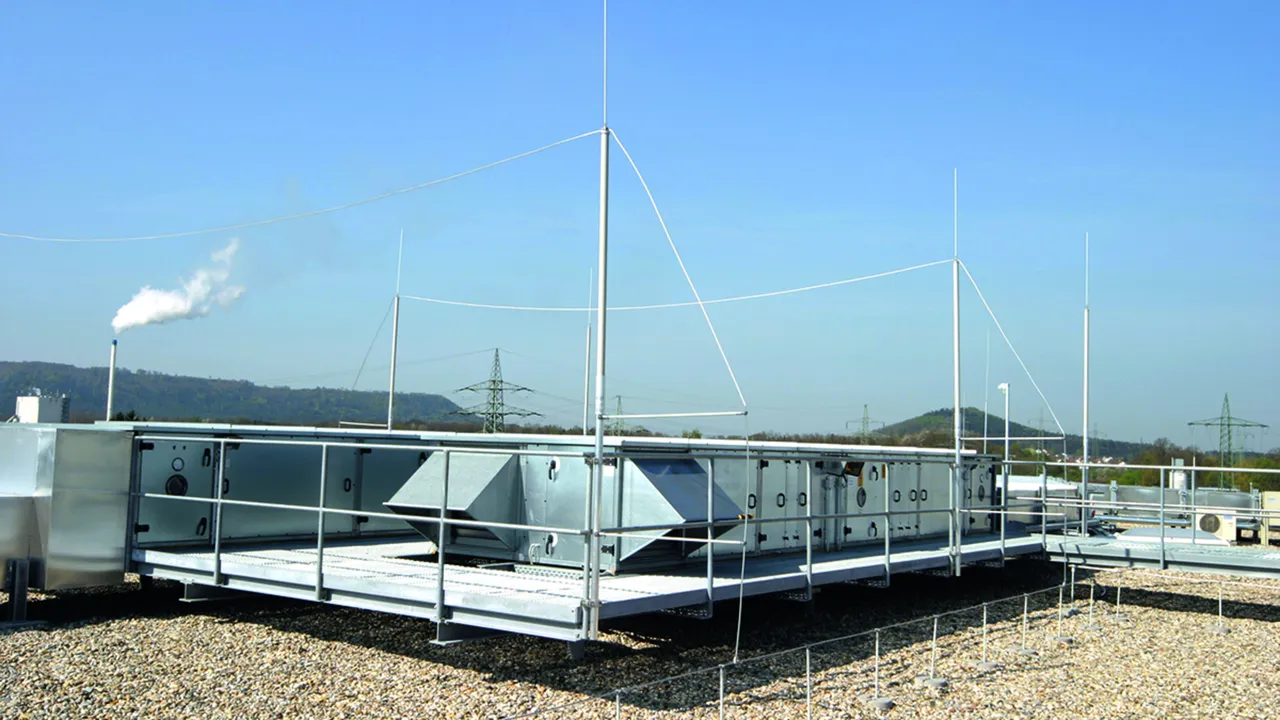

Componenti per dispositivi di captazione separati (isolati).Per la protezione di grandi costruzioni sul tetto p.es. macchine di condizionamento, sistemi di raffreddamento ecc.Per il rispetto della distanza di sicurezza "s" verso sistemi elettrici, secondo CEI EN 62305-3 (CEI 81-10/3).Tubi e distanziatori sono in vetroresina (PRFV), stabilizzati UV, colore grigio chiaro, per temperatura d'ambiente -50 fino a + 100°C.
  • Unità completa pronta per il montaggio
  • Peso ridotto
  • Esecuzione stabile di tutta la strattura
  • Collari di fissaggio con tecnica a vite unica
  • Dime molteplici per fori per le varie esigenze di montaggio
Per la verifica della distanza di sicurezza "s" (lunghezza dell’asta isolata) viene preso in considerazione il fattore di materiale km= 0,7. 1 m di asta di distanziamento corrisponde ad un tratto equivalente in aria di 0,7 m.La massima lunghezza libera si riferisce al tratto tra la testa dei tubi portanti e l'angolare di fissaggio superiore (punto di fissaggio).Con fissaggi del conduttore di captazione in corda di alluminio (Art. 840 050), la distanza massima può raggiungere 10 m (rispettare la freccia/ flessione della corda).

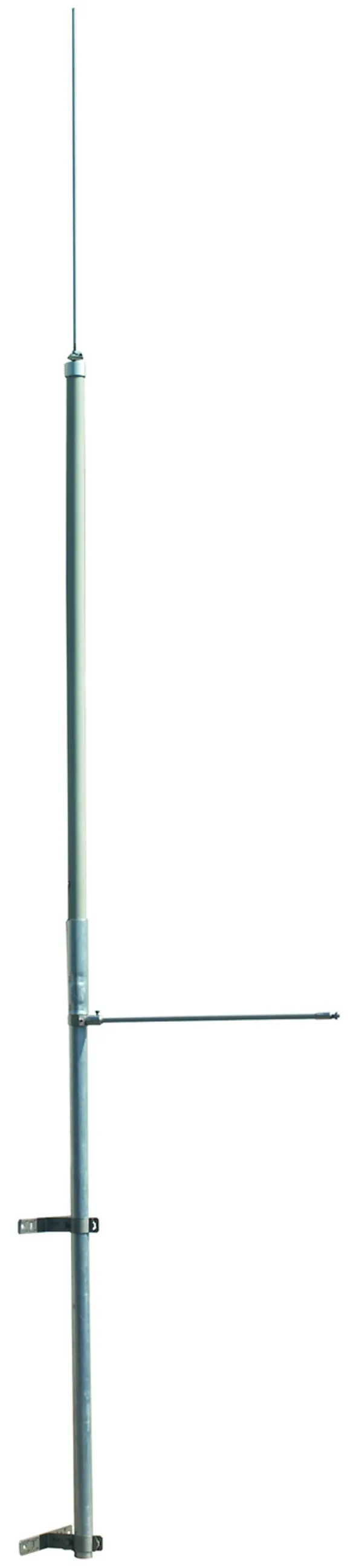

A corpo unico, lunghezza totale 4200 mm

Composto da:
1 x punta di captazione INOX, L = 1000 mm (Art.105 071)
1 x tubo portante PRFV/Al, L = 3200 mm (Art.105 300)
2 x angolare di fissaggio INOX (Art. 105 340)
1 x distanziatore PRFV/Al, L = 1030 mm (Art. 106 331)

1 Prodotto

Art. 105440 DICS WB D50.10 4.2M GFK AL V2A

GTIN (EAN) 4013364099692, Codice doganale (EU): 85389099, Peso lordo: 7.64 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105440.stp

      Non siete autorizzati per eseguire un download 105440.stp

      Login
    • 105440.igs

      Non siete autorizzati per eseguire un download 105440.igs

      Login
    • 105440.jt

      Non siete autorizzati per eseguire un download 105440.jt

      Login
    • 105440.dwg

      Non siete autorizzati per eseguire un download 105440.dwg

      Login

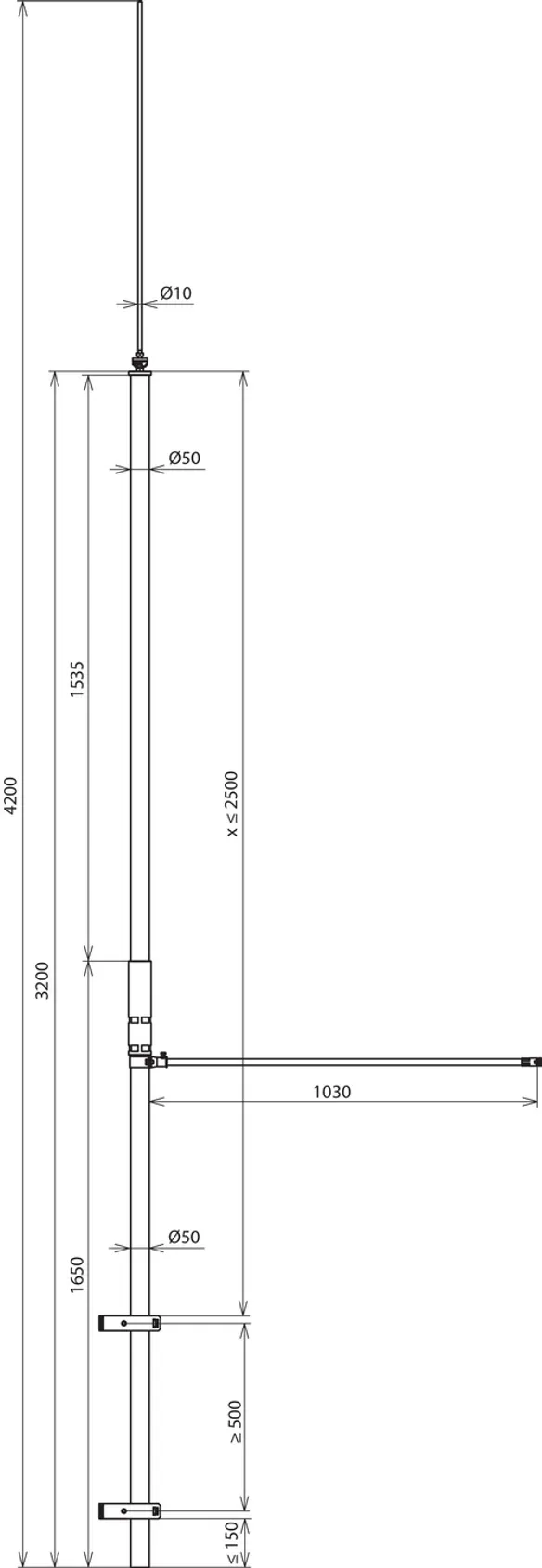

    • 105440m_D.dxf

      Non siete autorizzati per eseguire un download 105440m_D.dxf

      Login
Set DEHNiso-Combi lunghezza totale 4200 mm PRFV/Al
Set DEHNiso-Combi
Componenti per dispositivi di captazione separati (isolati)
per la protezione di grandi sovrastrutture su tetto, ad es. apparecchiature di climatizzazione,
impianti di refrigerazione, ecc.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 50 mm e distanziatore Ø 16 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
Set DEHNiso-Combi, dimensionato conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
composto da:
1 x punta di captazione Al, L = 1000 mm (art. n. 105 071)
1 x tubo portante PRFV/Al, L = 3200 mm (art. n. 105 300)
2 x angolare di fissaggio a parete INOX (V2A) (art. n. 105 340)
1 x distanziatore PRFV/Al, L = 1030 mm (art. n. 106 331)
Lunghezza totale: 4200 mm
Numero angolari di fissaggio: 2
Lunghezza tubo portante: 3200 mm
Max. velocità delle raffiche di vento: (montaggio a parete lunghezza libera max 3500 mm, Ø 8 mm) 232 km/h
Materiale tubo portante: PRFV / Al
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DICS WB D50.10 4.2M GFK AL V2A
Art.: 105440
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale 4200 mm
Numero angolari di fissaggio 2
Lunghezza tubo portante 3200 mm
Max. velocità delle raffiche di vento (montaggio a parete lunghezza libera max 3500 mm, Ø 8 mm) 232 km/h
Materiale tubo portante PRFV / Al
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105440 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105440 è stato aggiunto al carrello.

Apri Web-Shop

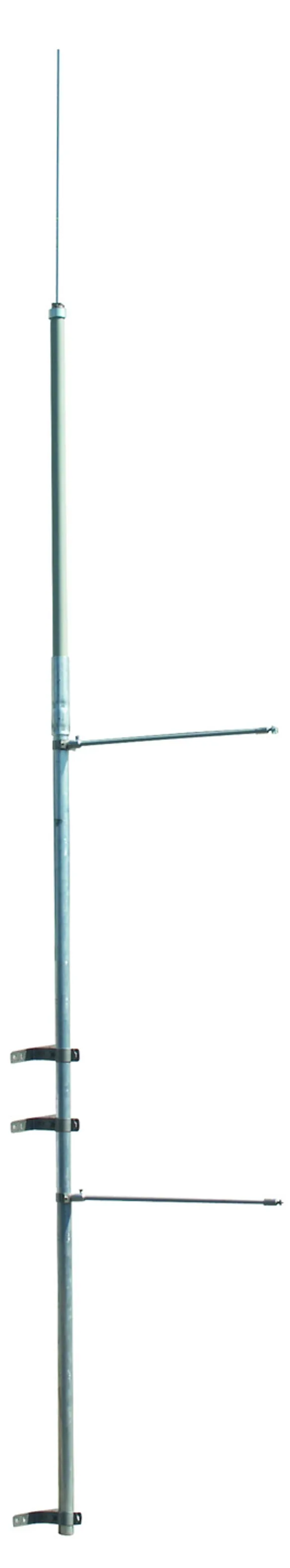

A corpo unico, lunghezza totale 5700 mm

Composto da:
1 x punta di captazione INOX, L = 1000 mm (Art. 105 071)
1 x tubo portante PRFV/Al, L = 4700 mm (Art. 105 301)
3 x angolare di fissaggio INOX (Art. 105 340)
2 x distanziatore PRFV/Al, L = 1030 mm (Art. 106 331)

1 Prodotto

Art. 105455 DICS WB D50 10 5700 GFK AL V2A

GTIN (EAN) 4013364099715, Codice doganale (EU): 85389099, Peso lordo: 11.45 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105455.stp

      Non siete autorizzati per eseguire un download 105455.stp

      Login
    • 105455.igs

      Non siete autorizzati per eseguire un download 105455.igs

      Login
    • 105455.jt

      Non siete autorizzati per eseguire un download 105455.jt

      Login
    • 105455.dwg

      Non siete autorizzati per eseguire un download 105455.dwg

      Login

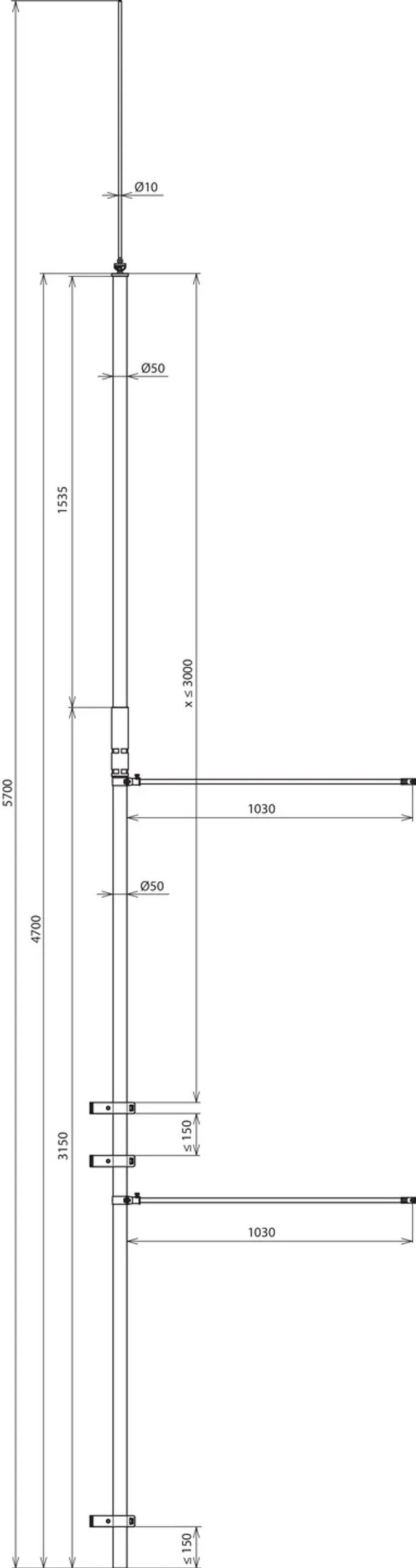

    • 105455m_D.dxf

      Non siete autorizzati per eseguire un download 105455m_D.dxf

      Login
Set DEHNiso-Combi lunghezza totale 5700 mm PRFV/Al
Set DEHNiso-Combi
Componenti per dispositivi di captazione separati (isolati)
per la protezione di grandi sovrastrutture su tetto, ad es. apparecchiature di climatizzazione,
impianti di refrigerazione, ecc.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 50 mm e distanziatore Ø 16 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
Set DEHNiso-Combi, dimensionato conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
composto da:
1 x punta di captazione Al, L = 1000 mm (art. n. 105 071)
1 x tubo portante PRFV/Al, L = 4700 mm (art. n. 105 301)
3 x angolare di fissaggio a parete INOX (V2A) (art. n. 105 340)
2 x distanziatore PRFV/Al, L = 1030 mm (art. n. 106 331)
Lunghezza totale: 5700 mm
Numero angolari di fissaggio: 3
Lunghezza tubo portante: 4700 mm
Max. velocità delle raffiche di vento: (montaggio a parete lunghezza libera max 4000 mm, Ø 8 mm) 206 km/h
Materiale tubo portante: PRFV / Al
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DICS WB D50 10 5700 GFK AL V2A
Art.: 105455
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale 5700 mm
Numero angolari di fissaggio 3
Lunghezza tubo portante 4700 mm
Max. velocità delle raffiche di vento (montaggio a parete lunghezza libera max 4000 mm, Ø 8 mm) 206 km/h
Materiale tubo portante PRFV / Al
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105455 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105455 è stato aggiunto al carrello.

Apri Web-Shop

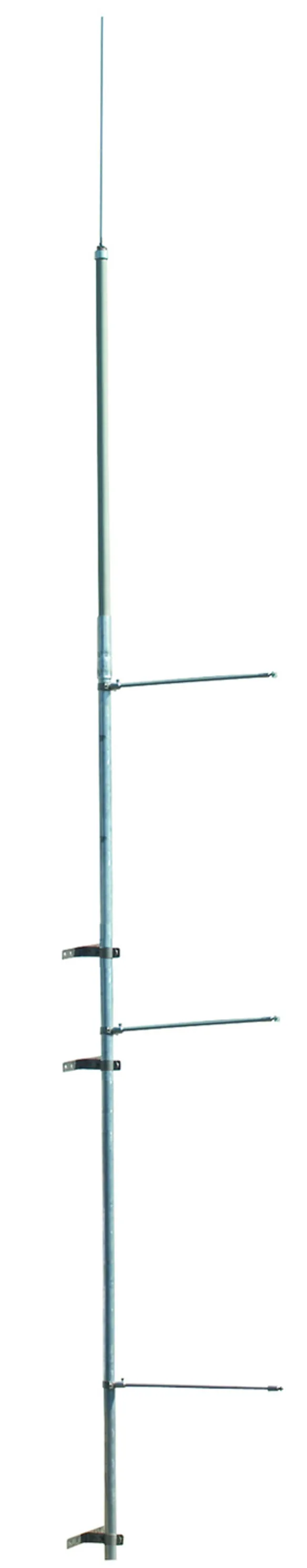

A due componenti, lunghezza totale 7200 mm

(Lunghezza di trasporto 3200 mm)
Composto da:
1 x punta di captazione INOX, L = 1000 mm (Art. 105 071)
1 x tubo portante PRFV/Al, L = 6200 mm (Art. 105 302)
3 x angolare di fissaggio INOX (Art. 105 340)
3 x distanziatore PRFV/Al, L = 1030 mm (Art. 106 331)

1 Prodotto

Art. 105470 DICS WB D50 10 7200 GFK AL V2A

GTIN (EAN) 4013364100138, Codice doganale (EU): 85389099, Peso lordo: 14.65 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105470.stp

      Non siete autorizzati per eseguire un download 105470.stp

      Login
    • 105470.igs

      Non siete autorizzati per eseguire un download 105470.igs

      Login
    • 105470.jt

      Non siete autorizzati per eseguire un download 105470.jt

      Login
    • 105470.dwg

      Non siete autorizzati per eseguire un download 105470.dwg

      Login

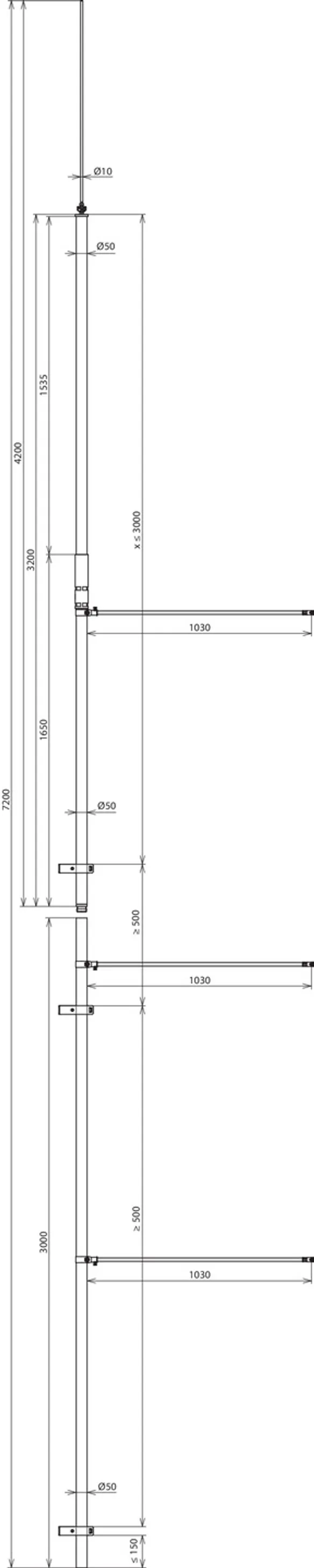

    • 105470m_D.dxf

      Non siete autorizzati per eseguire un download 105470m_D.dxf

      Login
Set DEHNiso-Combi in due parti, lunghezza totale 7200 mm PRFV/Al
Set DEHNiso-Combi
Componenti per dispositivi di captazione separati (isolati)
per la protezione di grandi sovrastrutture su tetto, ad es. apparecchiature di climatizzazione,
impianti di refrigerazione, ecc.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 50 mm e distanziatore Ø 16 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
In 2 parti, (lunghezza di trasporto 3200 mm)
Set DEHNiso-Combi, dimensionato conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
composto da:
1 x punta di captazione Al, L = 1000 mm (art. n. 105 071)
1 x tubo portante PRFV/Al, L = 6200 mm (art. n. 105 302)
3 x angolare di fissaggio a parete INOX (V2A) (art. n. 105 340)
3 x distanziatore PRFV/Al, L = 1030 mm (art. n. 106 331)
Lunghezza totale: 7200 mm
Numero angolari di fissaggio: 3
Lunghezza tubo portante: 6200 mm
Max. velocità delle raffiche di vento: (montaggio a parete lunghezza libera max 4000 mm, Ø 8 mm) 206 km/h
Materiale tubo portante: PRFV/ Al
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DICS WB D50 10 7200 GFK AL V2A
Art.: 105470
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale 7200 mm
Numero angolari di fissaggio 3
Lunghezza tubo portante 6200 mm
Max. velocità delle raffiche di vento (montaggio a parete lunghezza libera max 4000 mm, Ø 8 mm) 206 km/h
Materiale tubo portante PRFV/ Al
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105470 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105470 è stato aggiunto al carrello.

Apri Web-Shop
