Zoccolo in cemento

Per aste di captazione, per la protezione di piccole costruzioni su tetti piani. Anche adatto per il fissaggio di distanziatori della gamma di distanziatori DEHNiso, p.es. per anelli perimetrali isolati di calate, oppure per aste di captazione indipendenti con treppiede (solo con peso di 17 kg).

Nota: è possibile richiedere a DEHN informazioni sulla tollerabilità del materiale delle staffe portafili per tetti e le basi di supporto in combinazione con le parti del tetto.

Peso 17 kg con cuneo

Sovrapponibile, per aste di captazione Ø 16 mm, bombate e con diametro ridotto, anche per distanziatori DEHNiso Ø 16 mm.

1 Prodotto

Art. 102010 BES 17KG KT16 D337 SET

GTIN (EAN) 4013364057814, Codice doganale (EU): 68109100, Peso lordo: 17.62 kg, UM: 54.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 102010.stp

      Non siete autorizzati per eseguire un download 102010.stp

      Login
    • 102010.igs

      Non siete autorizzati per eseguire un download 102010.igs

      Login
    • 102010.jt

      Non siete autorizzati per eseguire un download 102010.jt

      Login
    • 102010.dwg

      Non siete autorizzati per eseguire un download 102010.dwg

      Login
    • 102010m_E.dxf

      Non siete autorizzati per eseguire un download 102010m_E.dxf

      Login

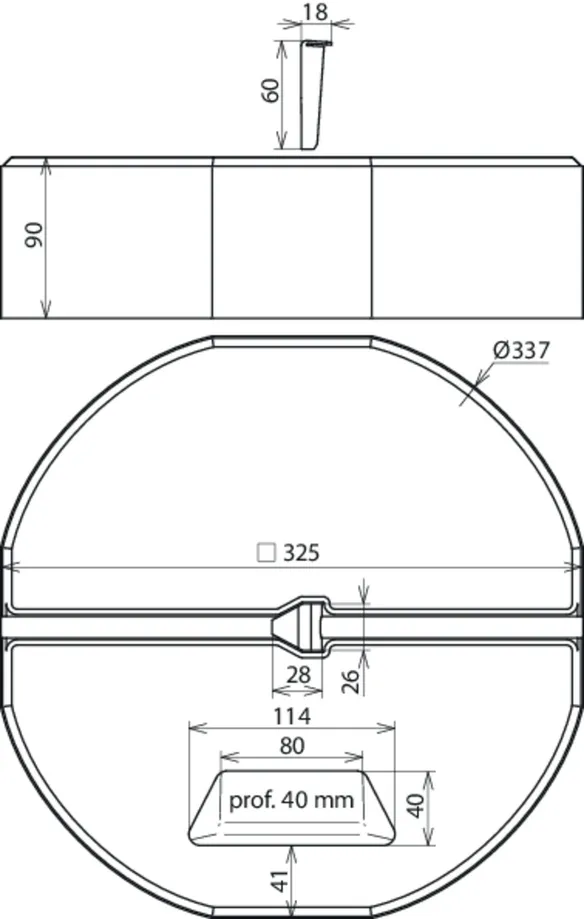

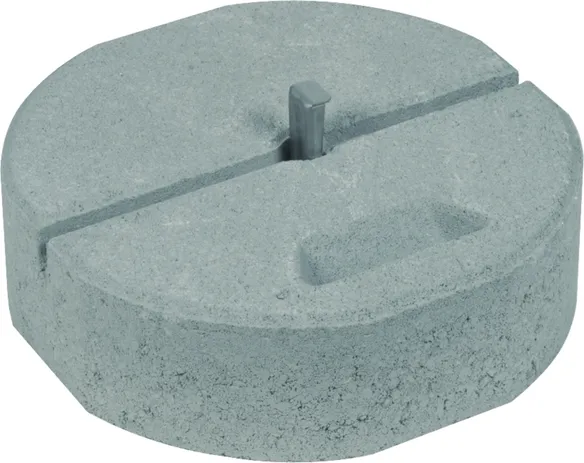

Zoccolo in cemento con cuneo
Zoccolo in cemento con cuneo
peso totale: 17 kg
per aste di captazione o aste di captazione indipendenti
su tripode,
per la protezione di costruzioni per tetto su tetti piani.
O per la realizzazione di distanziatori della gamma di
distanziatori DEHNiso ad es. per terminale di conduttura HVI,
adattatore della conduttura HVI light o per anelli perimetrali isolati,
esecuzione sovrapponibile,
resistente alle intemperie e al freddo
Fissaggio: cuneo Ø16 mm
Diametro Ø: 337 mm
Materiale: cemento (C45/55)
Materiale cuneo: INOX

Fabbricato: DEHN
Tipo: BES 17KG KT16 D337 SET
Art.: 102010
o similare.

Certificati



Caratteristiche tecniche

Fissaggio cuneo Ø16 mm
Diametro Ø 337 mm
Materiale cemento (C45/55)
Materiale cuneo INOX

Prodotto 102010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102010 è stato aggiunto al carrello.

Apri Web-Shop

Peso 17 kg con cuneo e base di supporto adattata

Sovrapponibile.

1 Prodotto

Art. 102340 BES 17KG KT16 ULP D337 SET

GTIN (EAN) 4013364105119, Codice doganale (EU): 68109100, Peso lordo: 17.82 kg, UM: 54.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 102340.stp

      Non siete autorizzati per eseguire un download 102340.stp

      Login
    • 102340.igs

      Non siete autorizzati per eseguire un download 102340.igs

      Login
    • 102340.jt

      Non siete autorizzati per eseguire un download 102340.jt

      Login
    • 102340.dwg

      Non siete autorizzati per eseguire un download 102340.dwg

      Login
    • 102340m_E.dxf

      Non siete autorizzati per eseguire un download 102340m_E.dxf

      Login

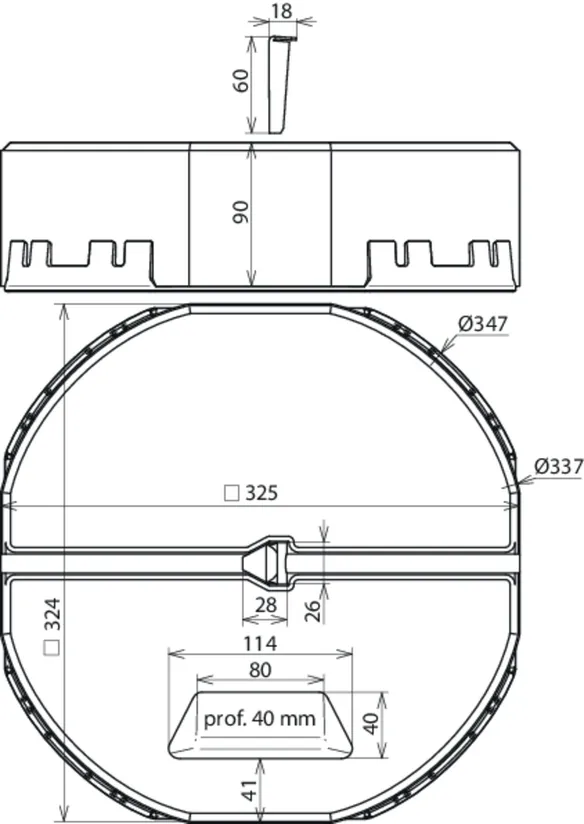

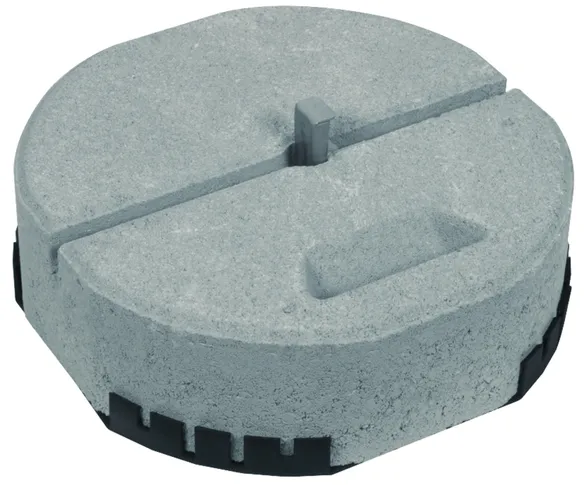

Zoccolo in cemento con cuneo e base di supporto adattata
Zoccolo in cemento con cuneo e base di supporto adattata
peso totale: 17 kg
per aste di captazione per la protezione di costruzioni per tetto su
tetti piani.
O per la realizzazione di distanziatori della gamma di
distanziatori DEHNiso ad es. per terminale di conduttura HVI,
adattatore della conduttura HVI light o per anelli perimetrali isolati,
resistente alle intemperie e al freddo
stabilizzato ai raggi UV
Fissaggio: cuneo Ø16 mm
Diametro Ø: 337 mm
Materiale: cemento (C45/55)
Materiale cuneo: INOX

Fabbricato: DEHN
Tipo: BES 17KG KT16 ULP D337 SET
Art.: 102340
o similare.

Certificati



Caratteristiche tecniche

Fissaggio cuneo Ø16 mm
Diametro Ø 337 mm
Materiale cemento (C45/55)
Materiale cuneo INOX

Prodotto 102340 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102340 è stato aggiunto al carrello.

Apri Web-Shop

Peso 17 kg con adattatore filettato

Per aste di captazione con filetto M16.

1 Prodotto

Art. 102002 BES 17KG M16 D337

GTIN (EAN) 4013364105126, Codice doganale (EU): 68109100, Peso lordo: 17.02 kg, UM: 54.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 102002.stp

      Non siete autorizzati per eseguire un download 102002.stp

      Login
    • 102002.igs

      Non siete autorizzati per eseguire un download 102002.igs

      Login
    • 102002.jt

      Non siete autorizzati per eseguire un download 102002.jt

      Login
    • 102002.dwg

      Non siete autorizzati per eseguire un download 102002.dwg

      Login
    • 102002m_E.dxf

      Non siete autorizzati per eseguire un download 102002m_E.dxf

      Login

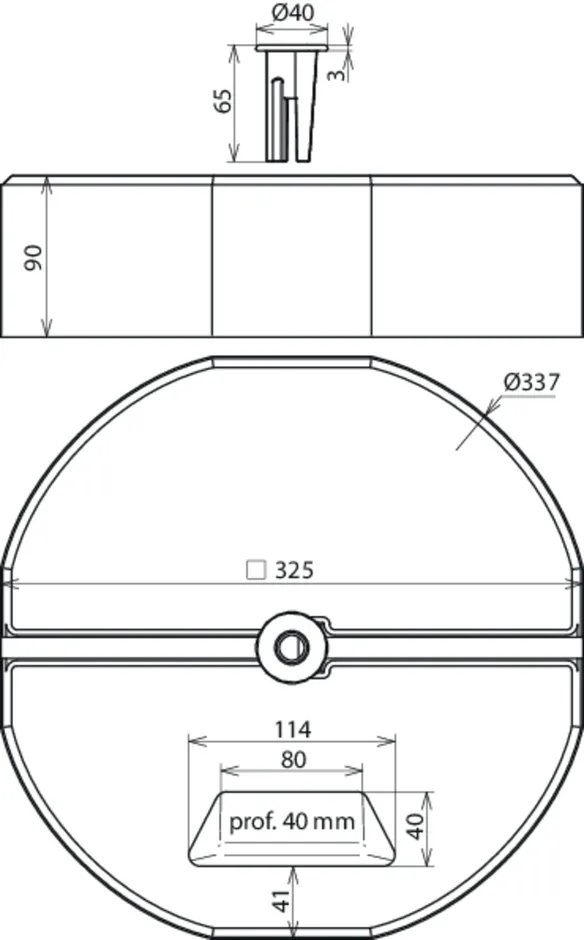

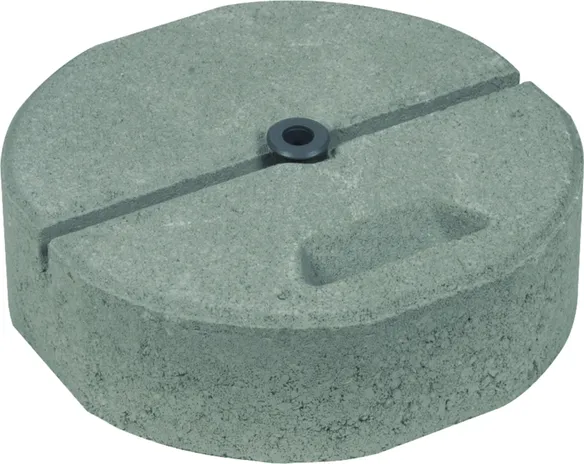

Zoccolo in cemento con adattatore filettato M16
Zoccolo in cemento con adattatore filettato M16
Peso totale: 17 kg
per aste di captazione con filetto,
per la protezione di costruzioni per tetto su tetti piani,
resistente alle intemperie e al freddo
stabilizzato ai raggi UV
Fissaggio: filetto M16
Diametro Ø: 337 mm
Materiale: cemento (C45/55)
Materiale adattatore: materiale plastica

Fabbricato: DEHN
Tipo: BES 17KG M16 D337
Art.: 102002
o similare.

Certificati



Caratteristiche tecniche

Fissaggio filetto M16
Diametro Ø 337 mm
Materiale cemento (C45/55)
Materiale adattatore materiale plastica

Prodotto 102002 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102002 è stato aggiunto al carrello.

Apri Web-Shop

Peso 17 Kg

Zoccolo in cemento ma senza cuneo, per l’installazione di treppiedi e quadripodi con aste di supporto dello zoccolo M16 (ad es. art. n. 107 390 + 107 396 ...).

1 Prodotto

Art. 102012 BES 17KG KT16 D337

GTIN (EAN) 4013364105089, Codice doganale (EU): 68109100, Peso lordo: 17.10 kg, UM: 54.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 102012.stp

      Non siete autorizzati per eseguire un download 102012.stp

      Login
    • 102012.igs

      Non siete autorizzati per eseguire un download 102012.igs

      Login
    • 102012.jt

      Non siete autorizzati per eseguire un download 102012.jt

      Login
    • 102012.dwg

      Non siete autorizzati per eseguire un download 102012.dwg

      Login
    • 102012m_E.dxf

      Non siete autorizzati per eseguire un download 102012m_E.dxf

      Login

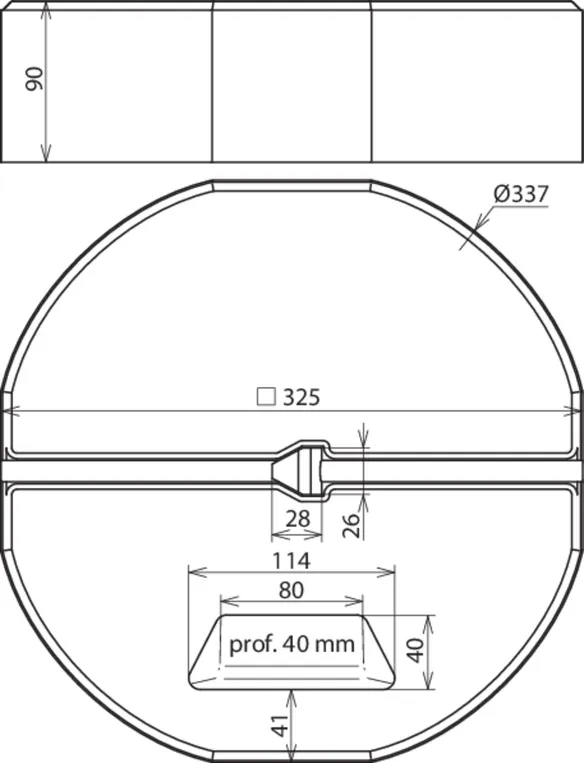

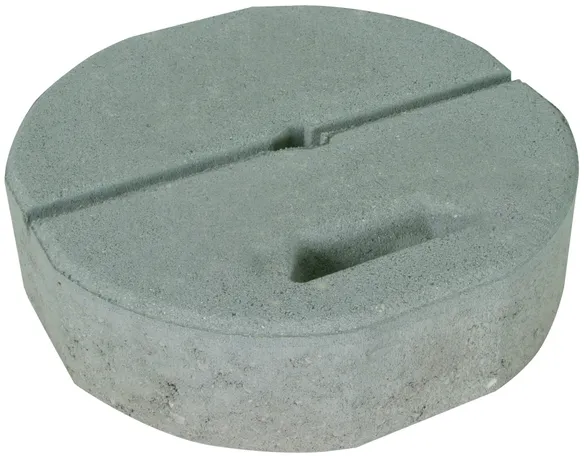

Zoccolo in cemento senza cuneo
Zoccolo in cemento senza cuneo
Peso complessivo: 17 kg
Per tripodi e quadripodi
con aste di supporto dello zoccolo M16
per la protezione di strutture installate su tetti piani.
Esecuzione sovrapponibile,
resistente alle intemperie e al gelo
Fissaggio: Ø16 mm
Diametro Ø: 337 mm
Materiale: malta (C45/55)

Fabbricato: DEHN
Tipo: BES 17KG KT16 D337
Art.: 102012
o similare.

Certificati



Caratteristiche tecniche

Fissaggio Ø16 mm
Diametro Ø 337 mm
Materiale malta (C45/55)

Prodotto 102012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102012 è stato aggiunto al carrello.

Apri Web-Shop

Peso 8,5 kg con cuneo

Per punte di captazione Ø10 mm con lunghezza 1000 mm oppure distanziatori DEHNiso Ø16 mm con lunghezza fino a 675 mm (distanza 0,8 m) o staffa portafilo (Art. 253 279).

1 Prodotto

Art. 102075 BES 8.5KG KT10 16 D240 SET

GTIN (EAN) 4013364094215, Codice doganale (EU): 68109100, Peso lordo: 8.46 kg, UM: 120.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 102075.stp

      Non siete autorizzati per eseguire un download 102075.stp

      Login
    • 102075.igs

      Non siete autorizzati per eseguire un download 102075.igs

      Login
    • 102075.jt

      Non siete autorizzati per eseguire un download 102075.jt

      Login
    • 102075.dwg

      Non siete autorizzati per eseguire un download 102075.dwg

      Login
    • 102075m_D.dxf

      Non siete autorizzati per eseguire un download 102075m_D.dxf

      Login

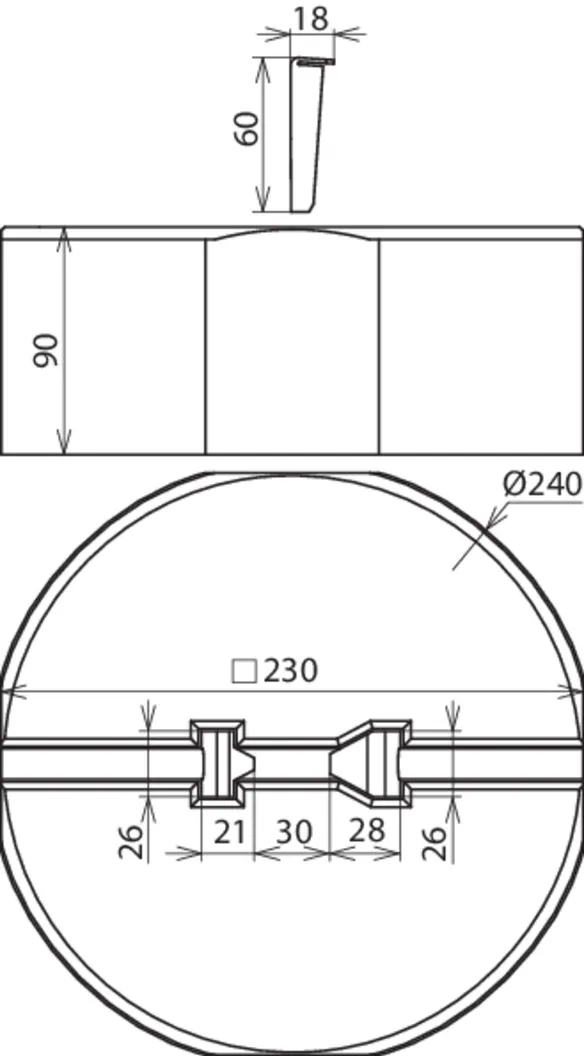

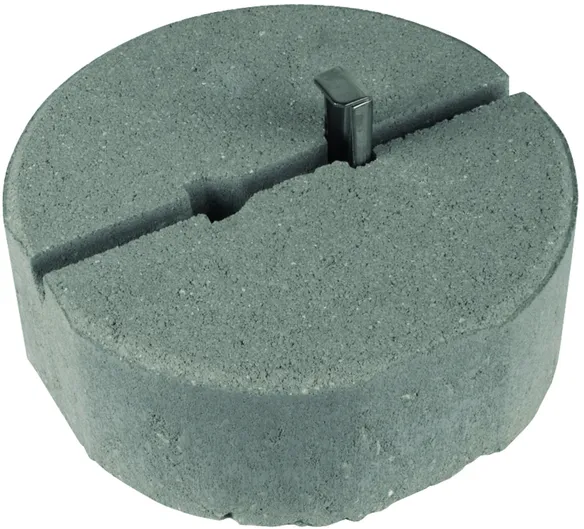

Zoccolo in cemento con cuneo
Zoccolo in cemento con cuneo
Peso totale: 8,5 kg
per la protezione di piccole costruzioni per tetto
su tetti piani
con punta di captazione lunghezza 1 m (ad es. art. n. 101 001)
o per la realizzazione di distanziatori
della gamma di distanziatori DEHNiso
ad es. per anelli perimetrali isolati.
Fissaggio: cuneo Ø10 / 16 mm
Diametro Ø: 240 mm
Materiale: cemento (C45/55)
Materiale cuneo: INOX

Fabbricato: DEHN
Tipo: BES 8.5KG KT10 16 D240 SET
Art.: 102075
o similare.

Certificati



Caratteristiche tecniche

Fissaggio cuneo Ø10 / 16 mm
Diametro Ø 240 mm
Materiale cemento (C45/55)
Materiale cuneo INOX

Prodotto 102075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102075 è stato aggiunto al carrello.

Apri Web-Shop

Peso 8,5 kg con adattatore filettato

Per aste di captazione con filetto ed ulteriore fissaggio, p. es. con distanziatore DEHNiso.

1 Prodotto

Art. 102003 BES 8.5KG M16 D240

GTIN (EAN) 4013364105133, Codice doganale (EU): 68109100, Peso lordo: 8.52 kg, UM: 120.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 102003.stp

      Non siete autorizzati per eseguire un download 102003.stp

      Login
    • 102003.igs

      Non siete autorizzati per eseguire un download 102003.igs

      Login
    • 102003.jt

      Non siete autorizzati per eseguire un download 102003.jt

      Login
    • 102003.dwg

      Non siete autorizzati per eseguire un download 102003.dwg

      Login
    • 102003m_D.dxf

      Non siete autorizzati per eseguire un download 102003m_D.dxf

      Login

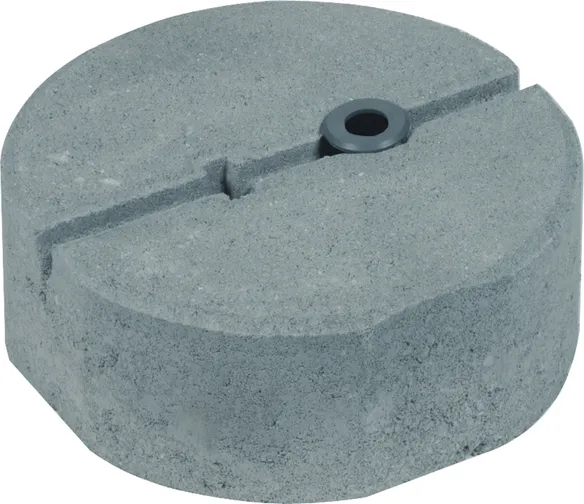

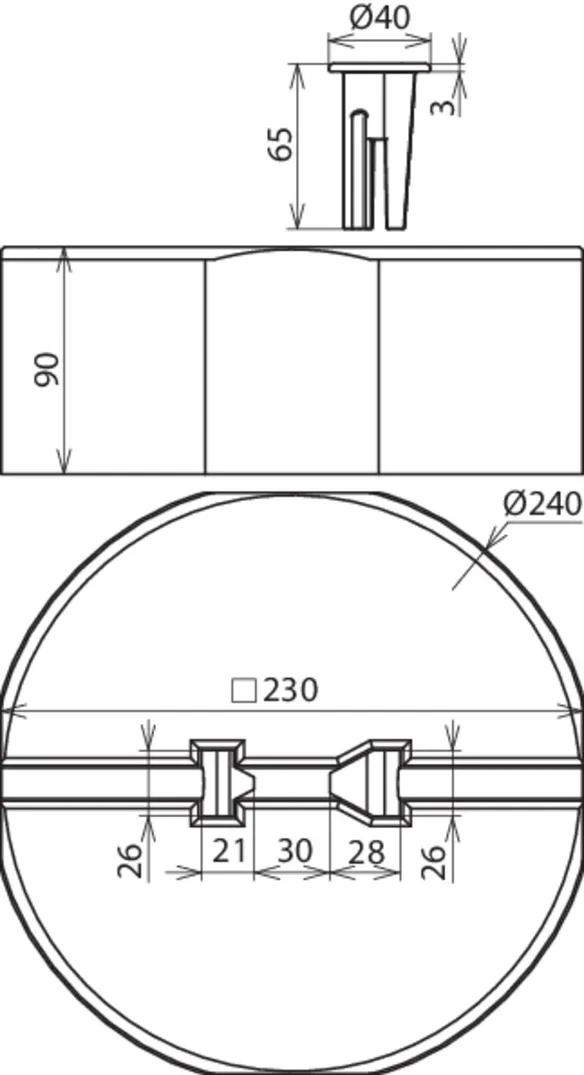

Zoccolo in cemento con adattatore filettato M16
Zoccolo in cemento con adattatore filettato M16
Zoccolo in cemento con cuneo
Peso totale: 8,5 kg
per la protezione di piccole costruzioni per tetto
su tetti piani o per la realizzazione
di distanziatori
della gamma di distanziatori DEHNiso
ad es. per anelli perimetrali isolati.
Fissaggio: filetto M16
Diametro Ø: 240 mm
Materiale: cemento (C45/55)
Materiale adattatore: materiale plastica

Fabbricato: DEHN
Tipo: BES 8.5KG M16 D240
Art.: 102003
o similare.

Certificati



Caratteristiche tecniche

Fissaggio filetto M16
Diametro Ø 240 mm
Materiale cemento (C45/55)
Materiale adattatore materiale plastica

Prodotto 102003 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102003 è stato aggiunto al carrello.

Apri Web-Shop
