Fixation de tube support

Pour nos tubes supports, il existe divers supports et fixations pour garde-corps, briques ou piliers ronds en acier. En partie avec des options de raccordement pour la liaison équipotentielle.

Support pour tiges de capture et tubes supports

1 Prodotto

Art. 105160 BSC D40.50 SB50.300 V2A

GTIN (EAN) 4013364113022, Codice doganale (EU): 85389099, Peso lordo: 506.20 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Plage de serrage - Ø tube: 50-300 mm
Plage de serrage - pointe de capture: 40-50 mm
Dimensions - bande: 25 x 0,3 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BSC D40.50 SB50.300 V2A
Référence: 105160
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - Ø tube	50-300 mm
Plage de serrage - pointe de capture	40-50 mm
Dimensions - bande (l x p)	25 x 0,3 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 105160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105160 è stato aggiunto al carrello.

Apri Web-Shop

Support de montage mural avec plage de réglage de 150 à 200 mm

1 Prodotto

Art. 105344 WB D40.50 V150.200 V2A

GTIN (EAN) 4013364147300, Codice doganale (EU): 85389099, Peso lordo: 1.52 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - équerre: INOX
Plage de serrage rd: 8-10 mm
Plage de serrage - tube support: 40-50 mm
Distance par rapport au mur: 150-200 mm
Dimension - plaque: 120 x 120 x 4 mm
Fixation: [4x] 12 x 26 mm
Normes: NF EN 62561-1

produit : DEHN
Type: WB D40.50 V150.200 V2A
Référence: 105344
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - équerre	INOX
Plage de serrage rd	8-10 mm
Plage de serrage - tube support	40-50 mm
Distance par rapport au mur	150-200 mm
Dimension - plaque	120 x 120 x 4 mm
Fixation	[4x] 12 x 26 mm
Normes	NF EN 62561-1

Prodotto 105344 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105344 è stato aggiunto al carrello.

Apri Web-Shop

Fixation pour garde-corps

1 Prodotto

Art. 105354 BS D40.50 D48.60 V2A

GTIN (EAN) 4013364098725, Codice doganale (EU): 85389099, Peso lordo: 637.00 g, UM: 5.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Plage de serrage - Ø tube: 48-60 mm (1 1/2-2'')
Plage de serrage - tube support: 40-50 mm

produit : DEHN
Type: BS D40.50 D48.60 V2A
Référence: 105354
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - Ø tube	48-60 mm (1 ¹/₂-2'')
Plage de serrage - tube support	40-50 mm

Prodotto 105354 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105354 è stato aggiunto al carrello.

Apri Web-Shop

Fixation pour garde-corps

1 Prodotto

Art. 105162 BSC D40 DS95 D45.65 V2A

GTIN (EAN) 4013364146433, Codice doganale (EU): 85389099, Peso lordo: 600.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Plage de serrage - Ø tube : 45-65 mm (1 1/2-2'')
Plage de serrage - tube support: 40-50 mm
Longueur - pièce d'écartement: 95 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BSC D40 DS95 D45.65 V2A
Référence: 105162
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - Ø tube	45-65 mm (1 ¹/₂-2'')
Plage de serrage - tube support	40-50 mm
Longueur - pièce d'écartement	95 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	INOX
Plage de serrage - Ø tube	45-65 mm (1 ¹/₂-2'')
Vis	e M8 x 45 / e M8 x 70 mm
Matériau - vis	INOX
Plage de serrage - tube support	40-50 mm
Longueur - pièce d'écartement	95 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 105162 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105162 è stato aggiunto al carrello.

Apri Web-Shop

Support de fixation mural avec plage de réglage de 230-1300 mm

3 Prodotti

Art. 105347 WB D40.50 V230.400 STTZN V2A

GTIN (EAN) 4013364278554, Codice doganale (EU): 85389099, Peso lordo: 2.42 kg, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Matériau - équerre: St/tZn / INOX
Plage de serrage - tube support: 40-50 mm
Distance par rapport au mur: 230-400 mm
Dimension - plaque: 120 x 120 x 4 mm
Fixation: [4x] 12 x 26 mm

produit : DEHN
Type: WB D40.50 V230.400 STTZN V2A
Référence: 105347
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - équerre	St/tZn / INOX
Plage de serrage - tube support	40-50 mm
Distance par rapport au mur	230-400 mm
Dimension - plaque	120 x 120 x 4 mm
Fixation	[4x] 12 x 26 mm

Prodotto 105347 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105347 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN (EAN) 4013364288614, Codice doganale (EU): 85389099, Peso lordo: 5.80 kg, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Matériau - équerre: St/tZn / INOX
Plage de serrage - tube support: 40-50 mm
Distance par rapport au mur: 700-1300 mm
Dimension - plaque: 120 x 120 x 4 mm
Fixation: [4x] 12 x 26 mm

produit : DEHN
Type: WB D40.50 V700.1300 STTZN V2A
Référence: 105349
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - équerre	St/tZn / INOX
Plage de serrage - tube support	40-50 mm
Distance par rapport au mur	700-1300 mm
Dimension - plaque	120 x 120 x 4 mm
Fixation	[4x] 12 x 26 mm

Prodotto 105349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105349 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105343 WB D40.50 V400.700 STTZN V2A

GTIN (EAN) 4013364118515, Codice doganale (EU): 85389099, Peso lordo: 3.60 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - équerre: St/tZn / INOX
Plage de serrage - tube support: 40-50 mm
Distance par rapport au mur: 400-700 mm
Dimension - plaque: 120 x 120 x 4 mm
Fixation: [4x] 12 x 26 mm

produit : DEHN
Type: WB D40.50 V400.700 STTZN V2A
Référence: 105343
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - équerre	St/tZn / INOX
Plage de serrage - tube support	40-50 mm
Distance par rapport au mur	400-700 mm
Dimension - plaque	120 x 120 x 4 mm
Fixation	[4x] 12 x 26 mm

Prodotto 105343 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105343 è stato aggiunto al carrello.

Apri Web-Shop

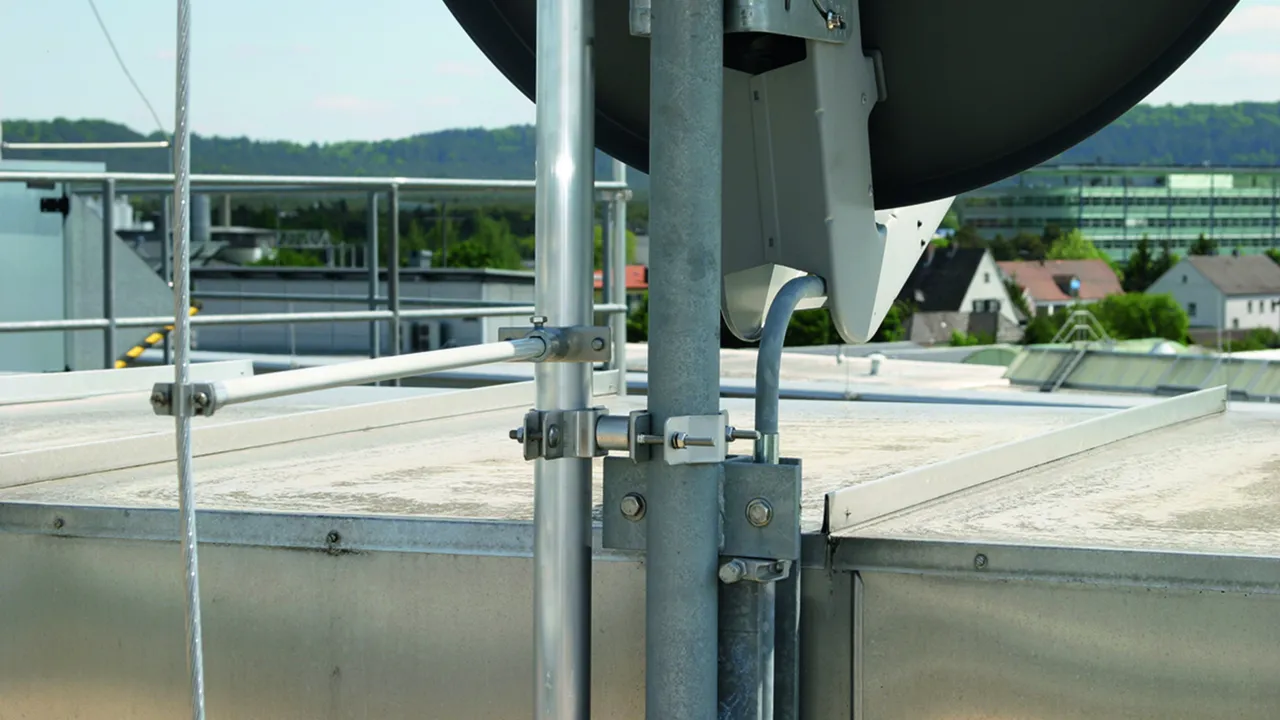

Bride de fixation

1 Prodotto

Art. 105161 BSC D40 D45.65 V2A

GTIN (EAN) 4013364118324, Codice doganale (EU): 85389099, Peso lordo: 667.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Plage de serrage - tube Ø : 45-65 mm (1 1/2-2'')
Plage de serrage - tube support: 40-50 mm
Longueur - pièce d'écartement: 30 mm

produit : DEHN
Type: BSC D40 D45.65 V2A
Référence: 105161
ou équivalent

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - tube Ø	45-65 mm (1 ¹/₂-2'')
Plage de serrage - tube support	40-50 mm
Longueur - pièce d'écartement	30 mm

Prodotto 105161 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105161 è stato aggiunto al carrello.

Apri Web-Shop

Support pour pointes de capture D40 et DEHNcon-H

1 Prodotto

Art. 105140 WB D40 WA V2A

GTIN (EAN) 4013364112650, Codice doganale (EU): 85389099, Peso lordo: 653.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 11 x 20 mm
Distance au mur: 80 mm
Plage de serrage - pointe de capture: 40 mm

produit : DEHN
Type: WB D40 WA V2A
Référence: 105140
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Fixation	[8x] Ø5,1 / [4x] 11 x 20 mm
Distance au mur	80 mm
Plage de serrage - pointe de capture	40 mm

Prodotto 105140 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105140 è stato aggiunto al carrello.

Apri Web-Shop

Equerre de fixation

2 Prodotti

Art. 105348 WB D40.50 SE WA110 V2A

GTIN (EAN) 4013364287013, Codice doganale (EU): 85389099, Peso lordo: 540.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - équerre: INOX
Fixation: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de serrage - tube support: 40-50 mm
Distance par rapport au mur: 110 mm

produit : DEHN
Type: WB D40.50 SE WA110 V2A
Référence: 105348
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - équerre	INOX
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de serrage - tube support	40-50 mm
Distance par rapport au mur	110 mm

Prodotto 105348 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105348 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105342 WB D40.50 SE WA46 V2A

GTIN (EAN) 4013364111141, Codice doganale (EU): 85389099, Peso lordo: 514.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - équerre: INOX
Fixation: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de serrage - tube support: 40-50 mm
Distance par rapport au mur: 46 mm

produit : DEHN
Type: WB D40.50 SE WA46 V2A
Référence: 105342
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - équerre	INOX
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de serrage - tube support	40-50 mm
Distance par rapport au mur	46 mm

Prodotto 105342 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105342 è stato aggiunto al carrello.

Apri Web-Shop

Fixation de tube support

Support pour tiges de capture et tubes supports

Art. 105160 BSC D40.50 SB50.300 V2A

Non siete autorizzati per eseguire un download 105160.stp

Non siete autorizzati per eseguire un download 105160.igs

Non siete autorizzati per eseguire un download 105160.jt

Non siete autorizzati per eseguire un download 105160.dwg

Non siete autorizzati per eseguire un download 105160m_D.dxf

Prodotto 105160 è stato aggiunto al blocco note.

Prodotto 105160 è stato aggiunto al carrello.

Support de montage mural avec plage de réglage de 150 à 200 mm

Art. 105344 WB D40.50 V150.200 V2A

Non siete autorizzati per eseguire un download 105344.stp

Non siete autorizzati per eseguire un download 105344.igs

Non siete autorizzati per eseguire un download 105344.jt

Non siete autorizzati per eseguire un download 105344.dwg

Non siete autorizzati per eseguire un download 105344m_D.dxf

Prodotto 105344 è stato aggiunto al blocco note.

Prodotto 105344 è stato aggiunto al carrello.

Fixation pour garde-corps

Art. 105354 BS D40.50 D48.60 V2A

Non siete autorizzati per eseguire un download 105354.stp

Non siete autorizzati per eseguire un download 105354.igs

Non siete autorizzati per eseguire un download 105354.jt

Non siete autorizzati per eseguire un download 105354.dwg

Non siete autorizzati per eseguire un download 105354m_D.dxf

Prodotto 105354 è stato aggiunto al blocco note.

Prodotto 105354 è stato aggiunto al carrello.

Fixation pour garde-corps

Art. 105162 BSC D40 DS95 D45.65 V2A

Non siete autorizzati per eseguire un download 105162.stp

Non siete autorizzati per eseguire un download 105162.igs

Non siete autorizzati per eseguire un download 105162.jt

Non siete autorizzati per eseguire un download 105162.dwg

Non siete autorizzati per eseguire un download 105162m_D.dxf

Prodotto 105162 è stato aggiunto al blocco note.

Prodotto 105162 è stato aggiunto al carrello.

Support de fixation mural avec plage de réglage de 230-1300 mm

Art. 105347 WB D40.50 V230.400 STTZN V2A

Non siete autorizzati per eseguire un download 105347.stp

Non siete autorizzati per eseguire un download 105347.igs

Non siete autorizzati per eseguire un download 105347.jt

Non siete autorizzati per eseguire un download 105347.dwg

Prodotto 105347 è stato aggiunto al blocco note.

Prodotto 105347 è stato aggiunto al carrello.

Art. 105349 WB D40.50 V700.1300 STTZN V2A

Non siete autorizzati per eseguire un download 105349.stp

Non siete autorizzati per eseguire un download 105349.igs

Non siete autorizzati per eseguire un download 105349.jt

Non siete autorizzati per eseguire un download 105349.dwg

Prodotto 105349 è stato aggiunto al blocco note.

Prodotto 105349 è stato aggiunto al carrello.

Art. 105343 WB D40.50 V400.700 STTZN V2A

Non siete autorizzati per eseguire un download 105343.stp

Non siete autorizzati per eseguire un download 105343.igs

Non siete autorizzati per eseguire un download 105343.jt

Non siete autorizzati per eseguire un download 105343.dwg

Non siete autorizzati per eseguire un download 105343m_D.dxf

Prodotto 105343 è stato aggiunto al blocco note.

Prodotto 105343 è stato aggiunto al carrello.

Bride de fixation

Art. 105161 BSC D40 D45.65 V2A

Non siete autorizzati per eseguire un download 105161.stp

Non siete autorizzati per eseguire un download 105161.igs

Non siete autorizzati per eseguire un download 105161.jt

Non siete autorizzati per eseguire un download 105161.dwg

Non siete autorizzati per eseguire un download 105161m_D.dxf

Prodotto 105161 è stato aggiunto al blocco note.

Prodotto 105161 è stato aggiunto al carrello.

Support pour pointes de capture D40 et DEHNcon-H

Art. 105140 WB D40 WA V2A

Non siete autorizzati per eseguire un download 105140.stp

Non siete autorizzati per eseguire un download 105140.igs

Non siete autorizzati per eseguire un download 105140.jt

Non siete autorizzati per eseguire un download 105140.dwg

Non siete autorizzati per eseguire un download 105140m_D.dxf

Prodotto 105140 è stato aggiunto al blocco note.

Prodotto 105140 è stato aggiunto al carrello.

Equerre de fixation

Art. 105348 WB D40.50 SE WA110 V2A
