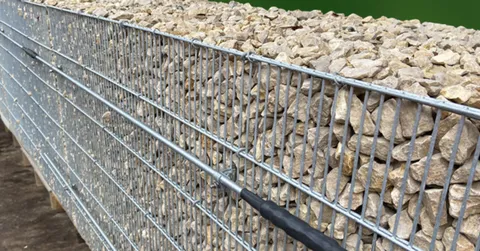

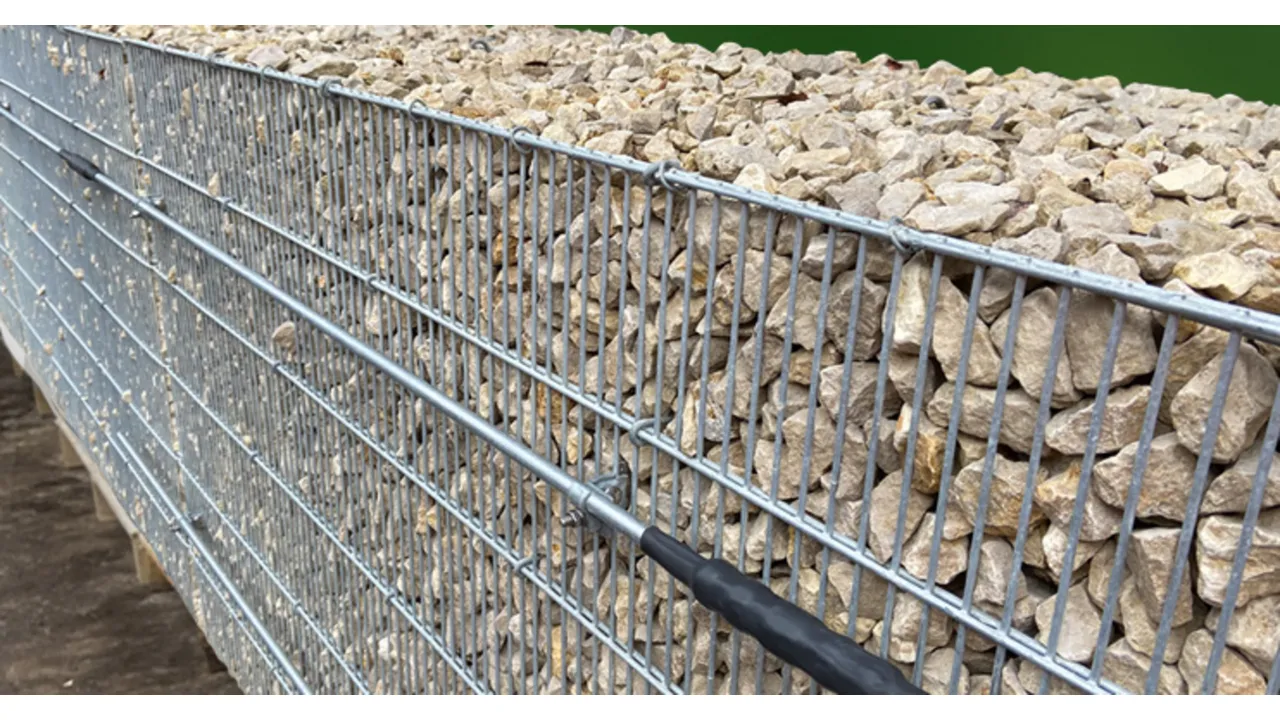

Câble de mise en court-circuit pour clôtures/gabions, avec accessoires

Les objets dans la zone de rupture de la ligne aérienne qui ne présentent pas une capacité de charge de courant de court-circuit suffisante mettent en danger les personnes et les installations. Ces corps conducteurs, par ex. les barrières ou clôtures métalliques, doivent être renforcés par un conducteur supplémentaire d’une dimension suffisante. Cela est effectué via un câble de mise en court-circuit. Celui-ci est installé sur les clôtures ou les barrières. Il déclenche un court-circuit défini en cas de rupture de la ligne aérienne. Les câbles de mise en court-circuit sont également utilisés dans la construction de tunnels et de murs anti-bruit. Les accessoires de montage nécessaires, par ex. les raccords à sertir et les supports de conducteur, complètent le portfolio.

Câble de mise en court-circuit

Câble de mise en court-circuit pour les courants de court-circuit inférieurs à 15 kA avec un diamètre de 10 mm, et pour les courants de court-circuit supérieurs à 15 kA avec un diamètre de 16 mm. Les câbles de mise en court-circuit satisfont aux exigences RIL 997.0205.

3 Prodotti

Art. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN (EAN) 4013364463172, Codice doganale (EU): 72149939, Peso lordo: 1.80 kg, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Câble de mise en court-circuit pour applications ferroviaires St/tZn Ø10 mm
chanfreiné des deux côtés
Matériau :: St/tZn
Diamètre: 10 mm
Longueur: 2950 mm
N° de dessin DB: 3 EBS 15.03.42
Norme: Ril 997.0204/0205

produit : DEHN
Type: RD 10 STTZN L2950 / 3 EBS 15.03.42
Référence: 419752
ou équivalent

Caratteristiche tecniche

Matériau :	St/tZn
Diamètre	10 mm
Longueur (l1)	2950 mm
N° de dessin DB	3 EBS 15.03.42
Norme	Ril 997.0204/0205

Prodotto 419752 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419752 è stato aggiunto al carrello.

Apri Web-Shop

Art. 483200 FS 16 2000 STTZN

GTIN (EAN) 4013364019713, Codice doganale (EU): 72149939, Peso lordo: 3.00 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Tige de capture, diamètre 16 mm, longueur totale 2000 mm St/tZn
Tiges de capture/mise à la terre pour
protéger les toitures, cheminées etc.,
mais aussi pour l’installation sur plot béton.
Ou comme tiges de mise à la terre pour raccorder
les conducteurs vers le système de prise de terre
Matériau :: St/tZn
Diamètre: 16 mm
Longueur: 2000 mm
N° de dessin DB: 3 EBS 15.03.42
Norme: Ril 997.0204/0205, DIN EN 62561-2

produit : DEHN
Type: FS 16 2000 STTZN
Référence: 483200
ou équivalent

Certificati

Caratteristiche tecniche

Matériau :	St/tZn
Diamètre	16 mm
Longueur (l1)	2000 mm
N° de dessin DB	3 EBS 15.03.42
Norme	Ril 997.0204/0205, DIN EN 62561-2

Prodotto 483200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 483200 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN (EAN) 4013364506053, Codice doganale (EU): 72149939, Peso lordo: 9.76 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Câble de mise en court-circuit pour applications ferroviaires St/tZn Ø16 mm
chanfreiné des deux côtés
Matériau :: St/tZn
Diamètre: 16 mm
Longueur: 5950 mm
N° de dessin DB: 3 EBS 15.03.42
Norme: Ril 997.0204/0205

produit : DEHN
Type: RD 16 STTZN L5950 / 3 EBS 15.03.42
Référence: 419753
ou équivalent

Caratteristiche tecniche

Matériau :	St/tZn
Diamètre	16 mm
Longueur (l1)	5950 mm
N° de dessin DB	3 EBS 15.03.42
Norme	Ril 997.0204/0205

Prodotto 419753 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419753 è stato aggiunto al carrello.

Apri Web-Shop

Porte-câble

Support de conducteur pour fixer les câbles de mise en court-circuit sur des gabions ou des clôtures en treillis.

2 Prodotti

Art. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN (EAN) 4013364459892, Codice doganale (EU): 85359000, Peso lordo: 169.52 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Support parallèle St/tZn
pour fixer des câbles de mise en court-circuit
sur des murs en gabions et
des clôtures en treillis.
Matériau de la borne: St/tZn
Zone de serrage, borne Rd / Rd: 6-22 mm
Vis: M10 x 40
Matériau vis / rondelle élastique: INOX
Matériau, écrou / plaque: INOX
N° de dessin DB: 3 EBS 15.03.44
Norme: Ril 997.0204/0205

produit : DEHN
Type: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
Référence: 419751
ou équivalent

Caratteristiche tecniche

Matériau de la borne	St/tZn
Zone de serrage, borne Rd / Rd	6-22 mm
Vis	eM10 x 40
Matériau vis / rondelle élastique	INOX
Matériau, écrou / plaque	INOX
N° de dessin DB	3 EBS 15.03.44
Norme	Ril 997.0204/0205

Prodotto 419751 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419751 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN (EAN) 4013364486898, Codice doganale (EU): 85389099, Peso lordo: 164.40 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

Support en angle St/tZn
pour fixer des câbles de mise en court-circuit
sur des murs en gabions et
des clôtures en treillis.
Montage avec attaches
DEHNquick.
Matériau de la borne: St/tZn
Zone de serrage, barreau de grille: 4-8 mm
Zone de serrage Rd: 10-16 mm
Vis: M8 x 25 mm, M8 x 35 mm
Matériau vis / écrou: INOX
Épaisseur du matériel: 3 mm
Version avec: Rondelle élastique et rondelle sphérique
N° de dessin DB: 3 EBS 15.03.47
Norme: Ril 997.0204/0205

produit : DEHN
Type: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
Référence: 419750
ou équivalent

Caratteristiche tecniche

Matériau de la borne	St/tZn
Zone de serrage, barreau de grille	4-8 mm
Zone de serrage Rd	10-16 mm
Vis	e M8 x 25 mm, e M8 x 35 mm
Matériau vis / écrou	INOX
Épaisseur du matériel	3 mm
Version avec	Rondelle élastique et rondelle sphérique
N° de dessin DB	3 EBS 15.03.47
Norme	Ril 997.0204/0205

Matériau de la borne	St/tZn
Zone de serrage, barreau de grille	4-8 mm
Zone de serrage Rd	10-16 mm
Vis	e M8 x 25 mm, e M8 x 35 mm
Matériau vis / écrou	INOX
Épaisseur du matériel	3 mm
Version avec	Rondelle élastique et rondelle sphérique
N° de dessin DB	3 EBS 15.03.47
Norme	Ril 997.0204/0205

Prodotto 419750 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419750 è stato aggiunto al carrello.

Apri Web-Shop

Raccord à sertir

Raccords à sertir en aluminium pour raccorder des mises à la terre ferroviaires selon 4 EBS 15.03.43.

4 Prodotti

Art. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN (EAN) 4013364505964, Codice doganale (EU): 85369010, Peso lordo: 130.18 g, UM: 3.00 pièce(s)

Immagini

Maggior informazioni

Raccord à sertir en alu
pour raccorder
deux câbles de mise en court-circuit Ø10 mm
Matériau :: Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit: Ø10 mm / Ø10 mm
Diamètre extérieur: 25 mm
Diamètre intérieur: 13 mm
Longueur: 133 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 987845
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
Référence: 419760
ou équivalent

Caratteristiche tecniche

Matériau :	Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit	Ø10 mm / Ø10 mm
Diamètre extérieur	25 mm
Diamètre intérieur	13 mm
Longueur (l1)	133 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	987845
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Matériau :	Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit	Ø10 mm / Ø10 mm
Diamètre extérieur	25 mm
Diamètre intérieur	13 mm
Longueur (l1)	133 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	987845
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Prodotto 419760 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419760 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN (EAN) 4013364506367, Codice doganale (EU): 85369010, Peso lordo: 238.75 g, UM: 3.00 pièce(s)

Immagini

Maggior informazioni

Raccord à sertir en alu
pour raccorder
deux câbles de mise en court-circuit Ø16 mm
Matériau :: Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit: Ø16 mm / Ø16 mm
Diamètre extérieur: 32 mm
Diamètre intérieur: 17 mm
Longueur: 143 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1449223
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
Référence: 419761
ou équivalent

Caratteristiche tecniche

Matériau :	Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit	Ø16 mm / Ø16 mm
Diamètre extérieur	32 mm
Diamètre intérieur	17 mm
Longueur (l1)	143 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1449223
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Matériau :	Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit	Ø16 mm / Ø16 mm
Diamètre extérieur	32 mm
Diamètre intérieur	17 mm
Longueur (l1)	143 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1449223
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Prodotto 419761 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419761 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN (EAN) 4013364506374, Codice doganale (EU): 85369010, Peso lordo: 140.28 g, UM: 3.00 pièce(s)

Immagini

Maggior informazioni

Raccord à sertir Alu
pour raccorder
un câble de mise à la terre ferroviaire
100/110 mm2 avec un
câble de mise en court-circuit Ø10 mm
Matériau :: Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit: 100/110 mm2 / Ø10 mm
Diamètre extérieur: 25 mm
Diamètre intérieur: 11/13 mm
Longueur: 133 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 987879
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD10 110 L133 AL / 4 EBS 15.03.43
Référence: 419762
ou équivalent

Caratteristiche tecniche

Matériau :	Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit	100/110 mm² / Ø10 mm
Diamètre extérieur	25 mm
Diamètre intérieur	11/13 mm
Longueur (l1)	133 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	987879
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Matériau :	Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit	100/110 mm² / Ø10 mm
Diamètre extérieur	25 mm
Diamètre intérieur	11/13 mm
Longueur (l1)	133 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	987879
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Prodotto 419762 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419762 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN (EAN) 4013364506381, Codice doganale (EU): 85369010, Peso lordo: 247.78 g, UM: 3.00 pièce(s)

Immagini

Maggior informazioni

Raccord à sertir Alu
pour raccorder
un câble de mise à la terre ferroviaire
100/110 mm2 avec un
câble de mise en court-circuit Ø16 mm
Matériau :: Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit: 100/110 mm2 / Ø16 mm
Diamètre extérieur: 32 mm
Diamètre intérieur: 15/17 mm
Longueur: 143 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1449206
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD16 110 L143 AL / 4 EBS 15.03.43
Référence: 419763
ou équivalent

Caratteristiche tecniche

Matériau :	Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit	100/110 mm² / Ø16 mm
Diamètre extérieur	32 mm
Diamètre intérieur	15/17 mm
Longueur (l1)	143 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1449206
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Matériau :	Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit	100/110 mm² / Ø16 mm
Diamètre extérieur	32 mm
Diamètre intérieur	15/17 mm
Longueur (l1)	143 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1449206
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Prodotto 419763 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419763 è stato aggiunto al carrello.

Apri Web-Shop

Câble de mise à la terre ferroviaire

Câble de mise à la terre ferroviaire en aluminium selon EBS 15.03.17-3 avec marquage optique par des bandes bleues.

2 Prodotti

Art. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN (EAN) 4013364505940, Codice doganale (EU): 85446090, Peso lordo: 15.75 kg, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Câble de mise à la terre ferroviaire AlMg(St) 110 mm2
Câble PVC 110 RM 0,6/1kV AlMg(St)
Protection antivol par marquage optique
Matériau, conducteur: AlMg(St)
Matériau, gaine: PVC
Couleur, conducteur: noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins): 110 mm2
Longueur du câble (bobine): 25 m
Caractéristiques, gaine: Résistance aux UV et aux intempéries
N° DB: 965121
N° de dessin DB: 3 EBS 15.03.17-3
Norme: Ril 997.0204/0205

produit : DEHN
Type: EK 110 L25M AL / 3 EBS 15.03.17-3
Référence: 419758
ou équivalent

Caratteristiche tecniche

Matériau, conducteur	AlMg (St)
Matériau, gaine	PVC
Couleur, conducteur	noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins)	110 mm²
Longueur du câble (bobine)	25 m
Caractéristiques, gaine	Résistance aux UV et aux intempéries
N° DB	965121
N° de dessin DB	3 EBS 15.03.17-3
Norme	Ril 997.0204/0205

Matériau, conducteur	AlMg (St)
Matériau, gaine	PVC
Couleur, conducteur	noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins)	110 mm²
Longueur du câble (bobine)	25 m
Caractéristiques, gaine	Résistance aux UV et aux intempéries
N° DB	965121
N° de dessin DB	3 EBS 15.03.17-3
Norme	Ril 997.0204/0205

Prodotto 419758 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419758 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN (EAN) 4013364505995, Codice doganale (EU): 85446090, Peso lordo: 31.50 kg, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Câble de mise à la terre ferroviaire AlMg(St) 110 mm2
Gaine PVC 110 RM 0,6/1kV AlMg(St)
Protection antivol par marquage optique
Matériau, conducteur: AlMg(St)
Matériau, gaine: PVC
Couleur, conducteur: noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins): 110 mm2
Longueur du câble (bobine): 50 m
Caractéristiques, gaine: Résistance aux UV et aux intempéries
N° DB: 965121
N° de dessin DB: 3 EBS 15.03.17-3
Norme: Ril 997.0204/0205

produit : DEHN
Type: EK 110 L50M AL / 3 EBS 15.03.17-3
Référence: 419759
ou équivalent

Caratteristiche tecniche

Matériau, conducteur	AlMg (St)
Matériau, gaine	PVC
Couleur, conducteur	noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins)	110 mm²
Longueur du câble (bobine)	50 m
Caractéristiques, gaine	Résistance aux UV et aux intempéries
N° DB	965121
N° de dessin DB	3 EBS 15.03.17-3
Norme	Ril 997.0204/0205

Matériau, conducteur	AlMg (St)
Matériau, gaine	PVC
Couleur, conducteur	noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins)	110 mm²
Longueur du câble (bobine)	50 m
Caractéristiques, gaine	Résistance aux UV et aux intempéries
N° DB	965121
N° de dessin DB	3 EBS 15.03.17-3
Norme	Ril 997.0204/0205

Prodotto 419759 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419759 è stato aggiunto al carrello.

Apri Web-Shop

Cosses de câble à cloche

Cosse de câble à cloche en aluminium selon 3 EBS 15.03.22-1 en version M10/M12 pour câbles de mise à la terre ferroviaire.

2 Prodotti

Art. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN (EAN) 4013364506404, Codice doganale (EU): 85369010, Peso lordo: 86.54 g, UM: 3.00 pièce(s)

Immagini

Maggior informazioni

Cosse de câble à cloche alu 110 mm² M12
pour câble de mise à la terre avec
Gaine PVC et
Conducteur AlMg(St)
Matériau :: Alu
Diamètre extérieur: 25 mm
Diamètre intérieur: 22 mm
Longueur: 119 mm
Matériau, conducteur: AlMgSt
Matériau, gaine: (N)A(St)YY-O
Section de conducteur: 110 mm2
Diamètre int. cosse: 13 mm (M12)
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1219081
N° de dessin DB: 3 EBS 15.03.22-1
Norme: Ril 997.0204/0205

produit : DEHN
Type: GKS 110 12 AL / 3 EBS 15.03.22-1
Référence: 419765
ou équivalent

Caratteristiche tecniche

Matériau :	Alu
Diamètre extérieur	25 mm
Diamètre intérieur	22 mm
Longueur (l1)	119 mm
Matériau, conducteur	AlMgSt
Matériau, gaine	(N)A(St)YY-O
Section de conducteur	110 mm²
Diamètre int. cosse	13 mm (M12)
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1219081
N° de dessin DB	3 EBS 15.03.22-1
Norme	Ril 997.0204/0205

Matériau :	Alu
Diamètre extérieur	25 mm
Diamètre intérieur	22 mm
Longueur (l1)	119 mm
Matériau, conducteur	AlMgSt
Matériau, gaine	(N)A(St)YY-O
Section de conducteur	110 mm²
Diamètre int. cosse	13 mm (M12)
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1219081
N° de dessin DB	3 EBS 15.03.22-1
Norme	Ril 997.0204/0205

Prodotto 419765 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419765 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN (EAN) 4013364506411, Codice doganale (EU): 85369010, Peso lordo: 86.82 g, UM: 3.00 pièce(s)

Immagini

Maggior informazioni

Cosse de câble à cloche alu 110 mm² M16
pour câble de mise à la terre avec
Gaine PVC et
Conducteur AlMg(St)
Matériau :: Alu
Diamètre extérieur: 25 mm
Diamètre intérieur: 22 mm
Longueur: 119 mm
Matériau, conducteur: AlMgSt
Matériau, gaine: (N)A(St)YY-O
Section de conducteur: 110 mm2
Diamètre int. cosse: 17 mm (M16)
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1219082
N° de dessin DB: 3 EBS 15.03.22-1
Norme: Ril 997.0204/0205

produit : DEHN
Type: GKS 110 16 AL / 3 EBS 15.03.22-1
Référence: 419766
ou équivalent

Caratteristiche tecniche

Matériau :	Alu
Diamètre extérieur	25 mm
Diamètre intérieur	22 mm
Longueur (l1)	119 mm
Matériau, conducteur	AlMgSt
Matériau, gaine	(N)A(St)YY-O
Section de conducteur	110 mm²
Diamètre int. cosse	17 mm (M16)
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1219082
N° de dessin DB	3 EBS 15.03.22-1
Norme	Ril 997.0204/0205

Matériau :	Alu
Diamètre extérieur	25 mm
Diamètre intérieur	22 mm
Longueur (l1)	119 mm
Matériau, conducteur	AlMgSt
Matériau, gaine	(N)A(St)YY-O
Section de conducteur	110 mm²
Diamètre int. cosse	17 mm (M16)
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1219082
N° de dessin DB	3 EBS 15.03.22-1
Norme	Ril 997.0204/0205

Prodotto 419766 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 419766 è stato aggiunto al carrello.

Apri Web-Shop

Câble de mise en court-circuit pour clôtures/gabions, avec accessoires

Câble de mise en court-circuit

Art. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

Non siete autorizzati per eseguire un download 419752.stp

Non siete autorizzati per eseguire un download 419752.igs

Non siete autorizzati per eseguire un download 419753.jt

Non siete autorizzati per eseguire un download 419752.dwg

Non siete autorizzati per eseguire un download 419752m_D.dxf

Prodotto 419752 è stato aggiunto al blocco note.

Prodotto 419752 è stato aggiunto al carrello.

Art. 483200 FS 16 2000 STTZN

Non siete autorizzati per eseguire un download 483200.stp

Non siete autorizzati per eseguire un download 483200.igs

Non siete autorizzati per eseguire un download 483200.jt

Non siete autorizzati per eseguire un download 483200.dwg

Non siete autorizzati per eseguire un download 483150m_D.dxf

Prodotto 483200 è stato aggiunto al blocco note.

Prodotto 483200 è stato aggiunto al carrello.

Art. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

Non siete autorizzati per eseguire un download 419753.stp

Non siete autorizzati per eseguire un download 419753.igs

Non siete autorizzati per eseguire un download 419753.jt

Non siete autorizzati per eseguire un download 419753.dwg

Non siete autorizzati per eseguire un download 483150m_D.dxf

Prodotto 419753 è stato aggiunto al blocco note.

Prodotto 419753 è stato aggiunto al carrello.

Porte-câble

Art. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

Non siete autorizzati per eseguire un download 419751.stp

Non siete autorizzati per eseguire un download 419751.igs

Non siete autorizzati per eseguire un download 419751.jt

Non siete autorizzati per eseguire un download 419751.dwg

Non siete autorizzati per eseguire un download 419751.dxf

Prodotto 419751 è stato aggiunto al blocco note.

Prodotto 419751 è stato aggiunto al carrello.

Art. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

Non siete autorizzati per eseguire un download 419750m.dxf

Prodotto 419750 è stato aggiunto al blocco note.

Prodotto 419750 è stato aggiunto al carrello.

Raccord à sertir

Art. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

Prodotto 419760 è stato aggiunto al blocco note.

Prodotto 419760 è stato aggiunto al carrello.

Art. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

Prodotto 419761 è stato aggiunto al blocco note.

Prodotto 419761 è stato aggiunto al carrello.

Art. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

Prodotto 419762 è stato aggiunto al blocco note.

Prodotto 419762 è stato aggiunto al carrello.

Art. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

Prodotto 419763 è stato aggiunto al blocco note.

Prodotto 419763 è stato aggiunto al carrello.

Câble de mise à la terre ferroviaire

Art. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

Prodotto 419758 è stato aggiunto al blocco note.

Prodotto 419758 è stato aggiunto al carrello.

Art. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

Prodotto 419759 è stato aggiunto al blocco note.

Prodotto 419759 è stato aggiunto al carrello.

Cosses de câble à cloche

Art. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

Prodotto 419765 è stato aggiunto al blocco note.

Prodotto 419765 è stato aggiunto al carrello.

Art. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

Prodotto 419766 è stato aggiunto al blocco note.

Prodotto 419766 è stato aggiunto al carrello.
