Éléments de raccordement pour conducteur HVI light plus

Éléments de raccordement optimisés pour la pose intérieure / extérieure sur tube et le raccordement au système de prise de terre, au conducteur circulaire ou à d’autres éléments de l’installation de protection extérieure contre la foudre.

Élément de raccordement pour conducteur HVI light plus

Élément de raccordement pour terminer les conducteurs HVI light plus, pour créer la terminaison sur le tube support (embout) ou pour raccorder d’autres pièces de la protection externe contre la foudre ou du système de prise de terre (y compris gaine thermorétractable).
Cet élément de raccordement peut être utilisé pour la pose extérieure sur tube avec des tubes supports HVI light plus.

1 Prodotto

Art. 819640 AE BO10 KF HVI 60 V2A

GTIN (EAN) 4013364481763, Codice doganale (EU): 85359000, Peso lordo: 162.90 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Élément de raccordement pour conducteur HVI light plus INOX
Éléments de raccordement pour conducteur HVI light plus pour terminer
les conducteurs HVI light plus des deux côtés,
pour créer des raccordements sur le conducteur
par ex. sur les plaques de raccordement du mât de capture
ou sur d’autres pièces de la protection externe contre la foudre.
Gaine thermorétractable incluse
Matériau :: INOX
Connexion: Boulon Ø10 mm, L 50 mm
Capacité de transport du courant de foudre (10/350 µs): 150 kA

produit : DEHN
Type: AE BO10 KF HVI 60 V2A
Référence: 819640
ou équivalent

Certificati

Caratteristiche tecniche

Matériau :	INOX
Connexion	Boulon Ø10 mm, L 50 mm
Diamètre Ø élément de liaison	21 mm
Capacité de transport du courant de foudre (10/350 µs)	150 kA

Prodotto 819640 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819640 è stato aggiunto al carrello.

Apri Web-Shop

Set de raccordement pour conducteur HVI light plus pour la pose intérieure sur tube

Deux éléments de raccordement pour terminer le conducteur HVI light plus aux deux extrémités. Un élément de raccordement pour créer la terminaison du conducteur dans le tube support (embout) et un élément pour raccorder d’autres pièces du système de protection externe contre la foudre ou du système de prise de terre (deux gaines thermorétractables incluses).
Ces éléments de raccordement peuvent être utilisés avec des tubes supports HVI light plus.

1 Prodotto

Art. 819645 HVI LI PL ASS RIV KF V2A

GTIN (EAN) 4013364481770, Codice doganale (EU): 85359000, Peso lordo: 341.42 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Set de raccordement pour conducteur HVI light plus D 21 mm pour la pose intérieure sur tube, INOX
Éléments de raccordement pour terminer les conducteurs HVI light plus aux deux extrémités
Matériau :: INOX
Connexion: Boulon Ø10 mm, L 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: HVI LI PL ASS RIV KF V2A
Référence: 819645
ou équivalent

Certificati

Caratteristiche tecniche

Matériau :	INOX
Connexion	Boulon Ø10 mm, L 50 mm
Diamètre Ø élément de liaison	21 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819645 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819645 è stato aggiunto al carrello.

Apri Web-Shop

Éléments de raccordement isolés, testés pour conducteur HVI light plus

3 Prodotti

Art. 819646 AE ISO BO10 KF HVI 60 V2A

GTIN (EAN) 4013364511460, Codice doganale (EU): 85359000, Peso lordo: 205.80 g, UM: 5.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Élément de raccordement isolant pour conducteur HVI light plus (côté terre)
Élément de raccordement isolant
pour le raccordement du
Conducteur HVI light plus
côté terre
gaine thermorétractable incluse
pour le test d’isolation
de HVI light plus
Installation: Côté terre
Approprié pour: HVI light plus
Matériau :: INOX / plastique
Connexion: Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Capacité de transport du courant de foudre (10/350 µs): 150 kA

produit : DEHN
Type: AE ISO BO10 KF HVI 60 V2A
Référence: 819646
ou équivalent

Certificati

Caratteristiche tecniche

Installation	Côté terre
Approprié pour	HVI light plus
Matériau :	INOX / plastique
Connexion	Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Capacité de transport du courant de foudre (10/350 µs)	150 kA

Installation	Côté terre
Approprié pour	HVI light plus
Matériau :	INOX / plastique
Connexion	Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Version	gaine thermorétractable incluse
Vis	Tige filetée M6 mm
Matériau vis / écrou	INOX
Capacité de transport du courant de foudre (10/350 µs)	150 kA

Prodotto 819646 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819646 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819647 AE ISO RIV KF HVI 60 V2A

GTIN (EAN) 4013364511477, Codice doganale (EU): 85359000, Peso lordo: 208.80 g, UM: 5.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Élément de raccordement isolant pour conducteur HVI light plus (pose intérieure sur tube)
Élément de raccordement isolant
pour le raccordement du
Conducteur HVI light plus
pour pose intérieure sur tube
gaine thermorétractable incluse
pour le test d’isolation
de HVI light plus
Installation: pose intérieure sur tube
Approprié pour: HVI light plus
Matériau :: INOX / plastique
Connexion: tête champignon spéciale
Capacité de transport du courant de foudre (10/350 µs): 150 kA

produit : DEHN
Type: AE ISO RIV KF HVI 60 V2A
Référence: 819647
ou équivalent

Certificati

Caratteristiche tecniche

Installation	pose intérieure sur tube
Approprié pour	HVI light plus
Matériau :	INOX / plastique
Connexion	tête champignon spéciale
Capacité de transport du courant de foudre (10/350 µs)	150 kA

Installation	pose intérieure sur tube
Approprié pour	HVI light plus
Matériau :	INOX / plastique
Connexion	tête champignon spéciale
Version	gaine thermorétractable incluse
Vis	Tige filetée M6 mm
Matériau vis / écrou	INOX
Capacité de transport du courant de foudre (10/350 µs)	150 kA

Prodotto 819647 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819647 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819648 AE ISO RAV KF HVI 60 V2A

GTIN (EAN) 4013364511484, Codice doganale (EU): 85359000, Peso lordo: 200.20 g, UM: 5.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Élément de raccordement isolant pour conducteur HVI light plus (pose extérieure sur tube)
Élément de raccordement isolant
pour le raccordement du
Conducteur HVI light plus
pour pose extérieure sur tube
gaine thermorétractable incluse
pour le test d’isolation
de HVI light plus
Installation: pose extérieure sur tube
Approprié pour: HVI light plus
Matériau :: INOX / plastique
Connexion: Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Capacité de transport du courant de foudre (10/350 µs): 150 kA

produit : DEHN
Type: AE ISO RAV KF HVI 60 V2A
Référence: 819648
ou équivalent

Certificati

Caratteristiche tecniche

Installation	pose extérieure sur tube
Approprié pour	HVI light plus
Matériau :	INOX / plastique
Connexion	Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Capacité de transport du courant de foudre (10/350 µs)	150 kA

Installation	pose extérieure sur tube
Approprié pour	HVI light plus
Matériau :	INOX / plastique
Connexion	Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Version	gaine thermorétractable incluse
Vis	Tige filetée M6 mm
Matériau vis / écrou	INOX
Capacité de transport du courant de foudre (10/350 µs)	150 kA

Prodotto 819648 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819648 è stato aggiunto al carrello.

Apri Web-Shop

Élément PA

Pour décharger le champ électrique du conducteur HVI light plus dans la zone de terminaison ou pour d’autres cas d’application.

1 Prodotto

Art. 410222 PAE 18 EX AB11 V2A

GTIN (EAN) 4013364482289, Codice doganale (EU): 85359000, Peso lordo: 50.92 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Élément de raccordement PA pour conducteur HVI light plus INOX
Élément de raccordement PA pour conducteur HVI light plus
pour raccorder la gaine spéciale
du conducteur HVI light plus à la liaison équipotentielle
Matériau :: INOX
Zone de serrage, Ø: 18 mm
Perçage de raccordement, Ø: 10,5 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: PAE 18 EX AB11 V2A
Référence: 410222
ou équivalent

Caratteristiche tecniche

Matériau :	INOX
Zone de serrage, Ø	18 mm
Perçage de raccordement, Ø	10,5 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410222 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410222 è stato aggiunto al carrello.

Apri Web-Shop

Borne de point de mesure

Points de mesure pour HVI check.

1 Prodotto

Art. 819649 MPK 18 V2A

GTIN (EAN) 4013364512498, Codice doganale (EU): 85389099, Peso lordo: 41.80 g, UM: 5.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Borne de point de mesure pour test d’isolation
Borne de point de mesure
pour l’installation permanente,
pour raccorder
un appareil de mesure
d’isolation des conducteurs
HVI light plus
et des conducteurs HVI.
Approprié pour: HVI light plus et HVI
Matériau :: INOX
Zone de serrage, Ø: 18-20 mm

produit : DEHN
Type: MPK 18 V2A
Référence: 819649
ou équivalent

Caratteristiche tecniche

Approprié pour	HVI light plus et HVI
Matériau :	INOX
Zone de serrage, Ø	18-20 mm

Prodotto 819649 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819649 è stato aggiunto al carrello.

Apri Web-Shop

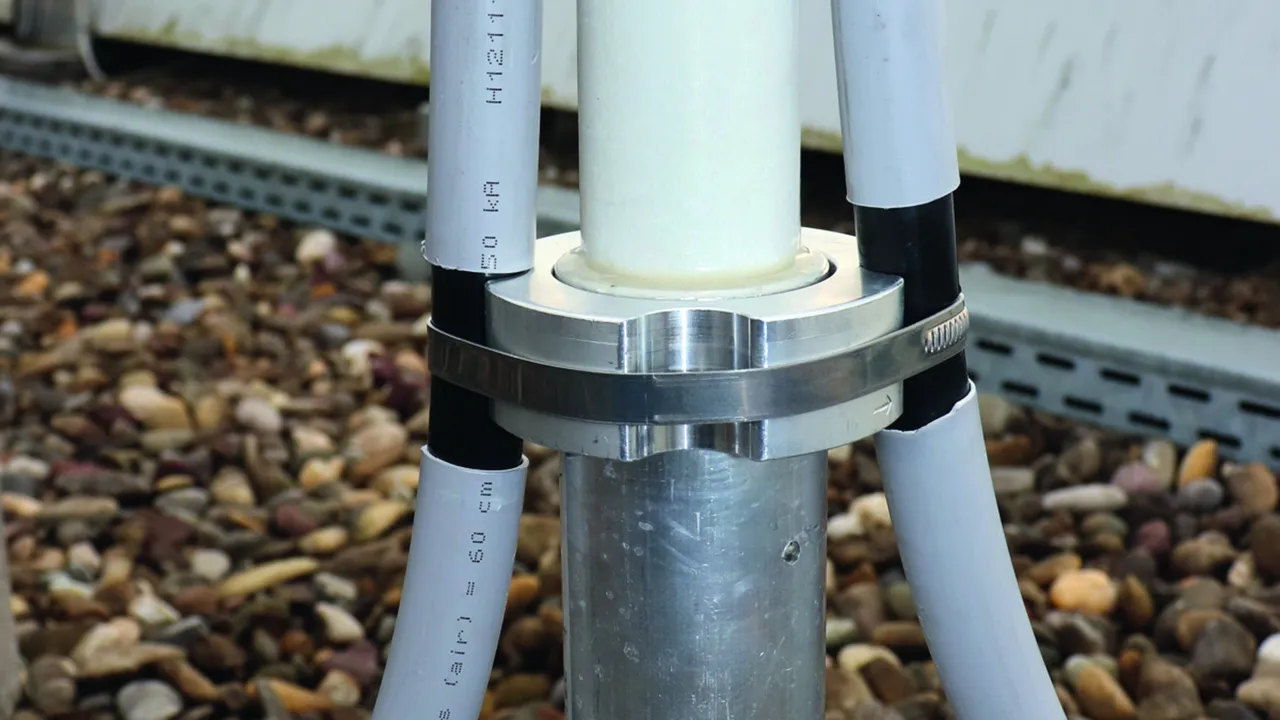

Set de fixation, mât de capture D40

Set de fixation pour le montage de conducteurs HVI light plus sur des tubes supports HVI light plus Ø40 mm, comprenant une plaque de raccordement et une bague de fixation avec collier de serrage en INOX pour la terminaison (y compris quatre demi-pièces de support en plastique et deux fixations pour câble).

1 Prodotto

Art. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

GTIN (EAN) 4013364499638, Codice doganale (EU): 85389099, Peso lordo: 462.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

Set de fixation pour conducteur HVI light plus 21mm INOX / Alu
Set de fixation pour le montage de
conducteurs HVI light plus sur des tubes supports D 40 mm,
comprenant une plaque de raccordement (4 niveaux) et
une bague de fixation avec collier de serrage
pour la terminaison
y compris quatre demi-pièces de support en plastique et deux fixations pour câble
Matériau :: INOX / Alu / Plastique
Logement, plaque de raccordement: Trou carré 13 mm
Porte-câble: 4 niveaux
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: BFS SR D40 4AE HVI LI PL AL V2A KST
Référence: 819642
ou équivalent

Certificati

Caratteristiche tecniche

Matériau :	INOX / Alu / Plastique
Logement, plaque de raccordement	Trou carré 13 mm
Porte-câble	4 niveaux
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819642 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819642 è stato aggiunto al carrello.

Apri Web-Shop

Set de fixation Mât de capture D50

Set de fixation pour le montage de conducteurs HVI light plus sur des tubes supports HVI Ø50 mm, comprenant une plaque de raccordement et une bague de fixation avec collier de serrage en INOX pour la terminaison (y compris quatre demi-pièces de support en plastique et deux fixations pour câble).

1 Prodotto

Art. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

GTIN (EAN) 4013364499621, Codice doganale (EU): 85389099, Peso lordo: 515.44 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Set de fixation pour conducteur HVI light plus
ou HVI long INOX / Alu
Set de fixation pour le montage
d’un conducteur HVI light plus ou HVI long
sur des tubes supports D 50 mm,
comprenant une plaque de raccordement (4 niveaux) et
une bague de fixation avec collier de serrage
pour la terminaison
y compris quatre demi-pièces de support en plastique et deux fixations pour câble
Matériau :: INOX / Alu / Plastique
Logement, plaque de raccordement: Trou carré 13 mm
Porte-câble: 4 niveaux
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: BFS SR D50 4AE HVI LI PL AL V2A KST
Référence: 819283
ou équivalent

Certificati

Caratteristiche tecniche

Matériau :	INOX / Alu / Plastique
Logement, plaque de raccordement	Trou carré 13 mm
Porte-câble	4 niveaux
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819283 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819283 è stato aggiunto al carrello.

Apri Web-Shop

Plaque de connexion

Plaque de raccordement (4 éléments) pour le montage de conducteurs HVI light plus sur tube support Ø40 mm (par ex. référence 105 672, 105 673, 105 677, 105 678).

1 Prodotto

Art. 819298 AP SR D40 4AE HVI LI PL V2A

GTIN (EAN) 4013364492653, Codice doganale (EU): 85389099, Peso lordo: 135.20 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Plaque de raccordement INOX
(4 éléments) pour le montage de conducteurs HVI light plus
sur tube support Ø40 mm
Matériau :: INOX
Logement, plaque de raccordement: Trou carré 13 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: AP SR D40 4AE HVI LI PL V2A
Référence: 819298
ou équivalent

Certificati

Caratteristiche tecniche

Matériau :	INOX
Logement, plaque de raccordement	Trou carré 13 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819298 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819298 è stato aggiunto al carrello.

Apri Web-Shop

Matériau :	INOX / Alu / Plastique
Diamètre Ø de la bague de fixation	51 mm
Logement, plaque de raccordement	Trou carré 13 mm
Porte-câble	4 niveaux
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Éléments de raccordement pour conducteur HVI light plus

Élément de raccordement pour conducteur HVI light plus

Art. 819640 AE BO10 KF HVI 60 V2A

Non siete autorizzati per eseguire un download 819640.stp

Non siete autorizzati per eseguire un download 819640.igs

Non siete autorizzati per eseguire un download 819640.jt

Non siete autorizzati per eseguire un download 819640.dwg

Non siete autorizzati per eseguire un download 819640m_D.dxf

Prodotto 819640 è stato aggiunto al blocco note.

Prodotto 819640 è stato aggiunto al carrello.

Set de raccordement pour conducteur HVI light plus pour la pose intérieure sur tube

Art. 819645 HVI LI PL ASS RIV KF V2A

Non siete autorizzati per eseguire un download 819645.stp

Non siete autorizzati per eseguire un download 819645.igs

Non siete autorizzati per eseguire un download 819645.jt

Non siete autorizzati per eseguire un download 819645.dwg

Non siete autorizzati per eseguire un download 819645m_D.dxf

Prodotto 819645 è stato aggiunto al blocco note.

Prodotto 819645 è stato aggiunto al carrello.

Éléments de raccordement isolés, testés pour conducteur HVI light plus

Art. 819646 AE ISO BO10 KF HVI 60 V2A

Non siete autorizzati per eseguire un download 819646.stp

Non siete autorizzati per eseguire un download 819646.igs

Non siete autorizzati per eseguire un download 819646.jt

Non siete autorizzati per eseguire un download 819646.dwg

Non siete autorizzati per eseguire un download 819646m_D.dxf

Prodotto 819646 è stato aggiunto al blocco note.

Prodotto 819646 è stato aggiunto al carrello.

Art. 819647 AE ISO RIV KF HVI 60 V2A

Non siete autorizzati per eseguire un download 819647.stp

Non siete autorizzati per eseguire un download 819647.igs

Non siete autorizzati per eseguire un download 819647.jt

Non siete autorizzati per eseguire un download 819647.dwg

Non siete autorizzati per eseguire un download 819647m_D.dxf

Prodotto 819647 è stato aggiunto al blocco note.

Prodotto 819647 è stato aggiunto al carrello.

Art. 819648 AE ISO RAV KF HVI 60 V2A

Non siete autorizzati per eseguire un download 819648.stp

Non siete autorizzati per eseguire un download 819648.igs

Non siete autorizzati per eseguire un download 819648.jt

Non siete autorizzati per eseguire un download 819648.dwg

Non siete autorizzati per eseguire un download 819648m_D.dxf

Prodotto 819648 è stato aggiunto al blocco note.

Prodotto 819648 è stato aggiunto al carrello.

Élément PA

Art. 410222 PAE 18 EX AB11 V2A

Non siete autorizzati per eseguire un download 410222.stp

Non siete autorizzati per eseguire un download 410222.igs

Non siete autorizzati per eseguire un download 410222.jt

Non siete autorizzati per eseguire un download 410222.dwg

Non siete autorizzati per eseguire un download 410222_m_D.dxf

Prodotto 410222 è stato aggiunto al blocco note.

Prodotto 410222 è stato aggiunto al carrello.

Borne de point de mesure

Art. 819649 MPK 18 V2A

Non siete autorizzati per eseguire un download 819649.stp

Non siete autorizzati per eseguire un download 819649.igs

Non siete autorizzati per eseguire un download 819649.jt

Non siete autorizzati per eseguire un download 819649.dwg

Non siete autorizzati per eseguire un download 819649m_D.dxf

Prodotto 819649 è stato aggiunto al blocco note.

Prodotto 819649 è stato aggiunto al carrello.

Set de fixation, mât de capture D40

Art. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

Non siete autorizzati per eseguire un download 819642.stp

Non siete autorizzati per eseguire un download 819642.igs

Non siete autorizzati per eseguire un download 819642.jt

Non siete autorizzati per eseguire un download 819642.dwg

Prodotto 819642 è stato aggiunto al blocco note.

Prodotto 819642 è stato aggiunto al carrello.

Set de fixation Mât de capture D50

Art. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

Non siete autorizzati per eseguire un download 819283.stp

Non siete autorizzati per eseguire un download 819283.igs

Non siete autorizzati per eseguire un download 819283.jt

Non siete autorizzati per eseguire un download 819283.dwg

Non siete autorizzati per eseguire un download 819283m_D.dxf

Prodotto 819283 è stato aggiunto al blocco note.

Prodotto 819283 è stato aggiunto al carrello.

Plaque de connexion
