Tubes supports pour conducteur HVI light plus

Tube support discret avec élément ressort PA intégré pour les applications suivantes
– Montage mural
– Pose à l’intérieur ou à l’extérieur pour une installation dans support statique à n pieds (avec / sans sortie latérale)
– Montage sur support de chevron de toit et toit métallique

Sans sortie latérale

Tube support avec terminaison interne / élément ressort PA sans sortie latérale. Pointe de capture INOX Ø10 mm, longueur 500 / 1000 mm.

4 Prodotti

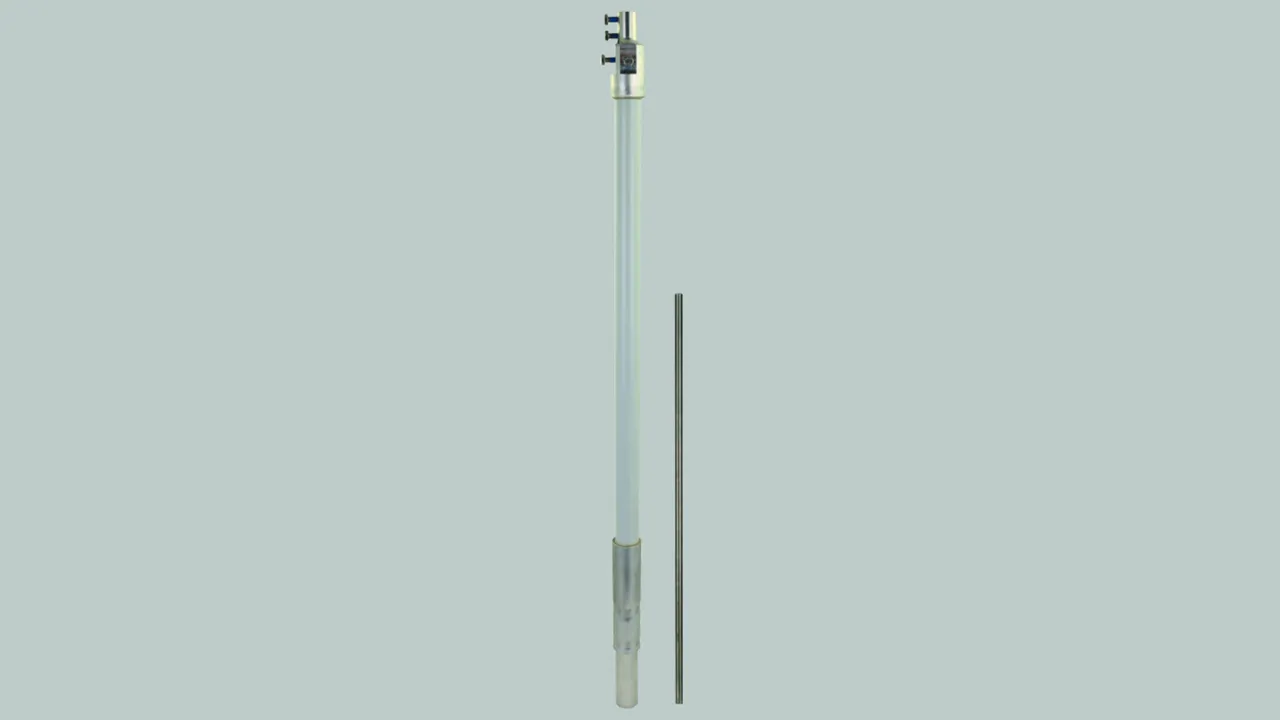

Art. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN (EAN) 4013364494473, Codice doganale (EU): 85389099, Peso lordo: 2.53 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Tube support pour conducteur HVI light plus avec pointe de capture longueur 2100 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné avec une pointe de capture Ø10 mm, longueur 500 mm, INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 1600 mm
Longueur Transport: 1600 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
Référence: 105672
ou équivalent

Certificati

Caratteristiche tecniche

Longueur, pointe captrice	500 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	1600 mm
Longueur Transport	1600 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau, pointe captrice	INOX
Longueur, pointe captrice	500 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	1600 mm
Longueur Transport	1600 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Épaisseur de paroi	4 mm
Facteur de matériel km	0,7
Plage de température permanente	-50 °C ... +100 °C
Version	Résistance aux UV
Douille	50 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105672 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105672 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN (EAN) 4013364494497, Codice doganale (EU): 85389099, Peso lordo: 2.80 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Tube support pour conducteur HVI light plus avec pointe de capture longueur 2600 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 1600 mm
Longueur Transport: 1600 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
Référence: 105673
ou équivalent

Certificati

Caratteristiche tecniche

Longueur, pointe captrice	1000 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	1600 mm
Longueur Transport	1600 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau, pointe captrice	INOX
Longueur, pointe captrice	1000 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	1600 mm
Longueur Transport	1600 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Épaisseur de paroi	4 mm
Facteur de matériel km	0,7
Plage de température permanente	-50 °C ... +100 °C
Version	Résistance aux UV
Douille	50 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105673 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105673 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN (EAN) 4013364494503, Codice doganale (EU): 85389099, Peso lordo: 3.53 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Tube support pour conducteur HVI light plus avec pointe de capture, longueur 2900 mm, PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné avec une pointe de capture Ø10 mm, longueur 500 mm, INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
Référence: 105674
ou équivalent

Certificati

Caratteristiche tecniche

Longueur, pointe captrice	500 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2400 mm
Longueur Transport	2400 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau, pointe captrice	INOX
Longueur, pointe captrice	500 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2400 mm
Longueur Transport	2400 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Épaisseur de paroi	4 mm
Facteur de matériel km	0,7
Plage de température permanente	-50 °C ... +100 °C
Version	Résistance aux UV
Douille	50 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105674 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105674 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN (EAN) 4013364494510, Codice doganale (EU): 85389099, Peso lordo: 3.80 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Tube support pour conducteur HVI light plus avec pointe de capture longueur 3400 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
Référence: 105675
ou équivalent

Certificati

Caratteristiche tecniche

Longueur, pointe captrice	1000 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2400 mm
Longueur Transport	2400 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau, pointe captrice	INOX
Longueur, pointe captrice	1000 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2400 mm
Longueur Transport	2400 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Épaisseur de paroi	4 mm
Facteur de matériel km	0,7
Plage de température permanente	-50 °C ... +100 °C
Version	Résistance aux UV
Douille	50 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105675 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105675 è stato aggiunto al carrello.

Apri Web-Shop

Avec sortie latérale

Tube support avec terminaison interne / élément ressort PA avec sortie latérale | pointe de capture INOX Ø10 mm, longueur 500 / 1000 mm.

2 Prodotti

Art. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN (EAN) 4013364500044, Codice doganale (EU): 85389099, Peso lordo: 3.35 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Tube support pour conducteur HVI light plus avec pointe de capture
et sortie latérale longueur 2900 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné avec une pointe de capture Ø10 mm, longueur 500 mm, INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2400 FSP500 SA HVI LI PL GFK AL
Référence: 105677
ou équivalent

Certificati

Caratteristiche tecniche

Longueur, pointe captrice	500 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2400 mm
Longueur Transport	2400 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau, pointe captrice	INOX
Longueur, pointe captrice	500 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2400 mm
Longueur Transport	2400 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Épaisseur de paroi	4 mm
Facteur de matériel km	0,7
Plage de température permanente	-50 °C ... +100 °C
Version	Résistance aux UV
Douille	50 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105677 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105677 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN (EAN) 4013364500051, Codice doganale (EU): 85389099, Peso lordo: 3.62 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Tube support pour conducteur HVI light plus avec pointe de capture
et sortie latérale longueur 3400 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
Référence: 105678
ou équivalent

Certificati

Caratteristiche tecniche

Longueur, pointe captrice	1000 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2400 mm
Longueur Transport	2400 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau, pointe captrice	INOX
Longueur, pointe captrice	1000 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2400 mm
Longueur Transport	2400 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Épaisseur de paroi	4 mm
Facteur de matériel km	0,7
Plage de température permanente	-50 °C ... +100 °C
Version	Résistance aux UV
Douille	50 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105678 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105678 è stato aggiunto al carrello.

Apri Web-Shop

Pour support de chevron de toit et toit métallique

Tube support avec terminaison interne / élément ressort PA pour la pose sous le toit. Pointe de capture INOX Ø10 mm, longueur 1000 mm.

1 Prodotto

Art. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN (EAN) 4013364499775, Codice doganale (EU): 85389099, Peso lordo: 4.83 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Tube support pour conducteur HVI light plus avec pointe de capture longueur 3680 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2680 mm
Longueur Transport: 2680 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2680 FSP1000 DSH GFK AL V2A
Référence: 105688
ou équivalent

Certificati

Caratteristiche tecniche

Longueur, pointe captrice	1000 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2680 mm
Longueur Transport	2680 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau, pointe captrice	INOX
Longueur, pointe captrice	1000 mm
Matériau, tube support	PRV / Alu
Longueur, tube support	2680 mm
Longueur Transport	2680 mm
Diamètre Ø extérieur	40 mm
Longueur de l’isolant	1230 mm
Épaisseur de paroi	4 mm
Facteur de matériel km	0,7
Plage de température permanente	-50 °C ... +100 °C
Version	Résistance aux UV
Douille	50 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105688 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105688 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Tubes supports pour conducteur HVI light plus

Sans sortie latérale

Art. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Prodotto 105672 è stato aggiunto al blocco note.

Prodotto 105672 è stato aggiunto al carrello.

Art. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Prodotto 105673 è stato aggiunto al blocco note.

Prodotto 105673 è stato aggiunto al carrello.

Art. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Prodotto 105674 è stato aggiunto al blocco note.

Prodotto 105674 è stato aggiunto al carrello.

Art. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Prodotto 105675 è stato aggiunto al blocco note.

Prodotto 105675 è stato aggiunto al carrello.

Avec sortie latérale

Art. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Prodotto 105677 è stato aggiunto al blocco note.

Prodotto 105677 è stato aggiunto al carrello.

Art. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Prodotto 105678 è stato aggiunto al blocco note.

Prodotto 105678 è stato aggiunto al carrello.

Pour support de chevron de toit et toit métallique

Art. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Prodotto 105688 è stato aggiunto al blocco note.

Prodotto 105688 è stato aggiunto al carrello.

Tubes supports pour conducteur HVI light plus

Sans sortie latérale

Art. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Non siete autorizzati per eseguire un download 105672_819672.stp

Non siete autorizzati per eseguire un download 105672_819672.igs

Non siete autorizzati per eseguire un download 105672_819672.jt

Non siete autorizzati per eseguire un download 105672_819672.dwg

Non siete autorizzati per eseguire un download 105672m_D.dxf

Prodotto 105672 è stato aggiunto al blocco note.

Prodotto 105672 è stato aggiunto al carrello.

Art. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Non siete autorizzati per eseguire un download 105673_819673.stp

Non siete autorizzati per eseguire un download 105673_819673.igs

Non siete autorizzati per eseguire un download 105673_819673.jt

Non siete autorizzati per eseguire un download 105673_819673.dwg

Non siete autorizzati per eseguire un download 105673m_D.dxf

Prodotto 105673 è stato aggiunto al blocco note.

Prodotto 105673 è stato aggiunto al carrello.

Art. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Non siete autorizzati per eseguire un download 105674_819674.stp

Non siete autorizzati per eseguire un download 105674_819674.igs

Non siete autorizzati per eseguire un download 105674_819674.jt

Non siete autorizzati per eseguire un download 105674_819674.dwg

Non siete autorizzati per eseguire un download 105674m_D.dxf

Prodotto 105674 è stato aggiunto al blocco note.

Prodotto 105674 è stato aggiunto al carrello.

Art. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Non siete autorizzati per eseguire un download 105675_819675.stp

Non siete autorizzati per eseguire un download 105675_819675.igs

Non siete autorizzati per eseguire un download 105675_819675.jt

Non siete autorizzati per eseguire un download 105675_819675.dwg

Non siete autorizzati per eseguire un download 105675m_D.dxf

Prodotto 105675 è stato aggiunto al blocco note.

Prodotto 105675 è stato aggiunto al carrello.

Avec sortie latérale

Art. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Non siete autorizzati per eseguire un download 105677.stp

Non siete autorizzati per eseguire un download 105677.igs

Non siete autorizzati per eseguire un download 105677.jt

Non siete autorizzati per eseguire un download 105677.dwg

Non siete autorizzati per eseguire un download 105677m_D.dxf

Prodotto 105677 è stato aggiunto al blocco note.

Prodotto 105677 è stato aggiunto al carrello.

Art. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Non siete autorizzati per eseguire un download 105678.stp

Non siete autorizzati per eseguire un download 105678.igs

Non siete autorizzati per eseguire un download 105678.jt

Non siete autorizzati per eseguire un download 105678.dwg

Non siete autorizzati per eseguire un download 105678m_D.dxf

Prodotto 105678 è stato aggiunto al blocco note.

Prodotto 105678 è stato aggiunto al carrello.

Pour support de chevron de toit et toit métallique

Art. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Non siete autorizzati per eseguire un download 105688_819688.stp

Non siete autorizzati per eseguire un download 105688_819688.igs

Non siete autorizzati per eseguire un download 105688_819688.jt

Non siete autorizzati per eseguire un download 105688_819688.dwg

Non siete autorizzati per eseguire un download 105688m_D.dxf

Prodotto 105688 è stato aggiunto al blocco note.

Prodotto 105688 è stato aggiunto al carrello.
