Collier de serrage pour pointes de capture
:quality(98)/dehn.it/store/f/49618673/HDVORSCHAU/540105_16-9.jpg)
:quality(98)/dehn.it/store/f/49618673/HDVORSCHAU/540105_16-9.jpg)

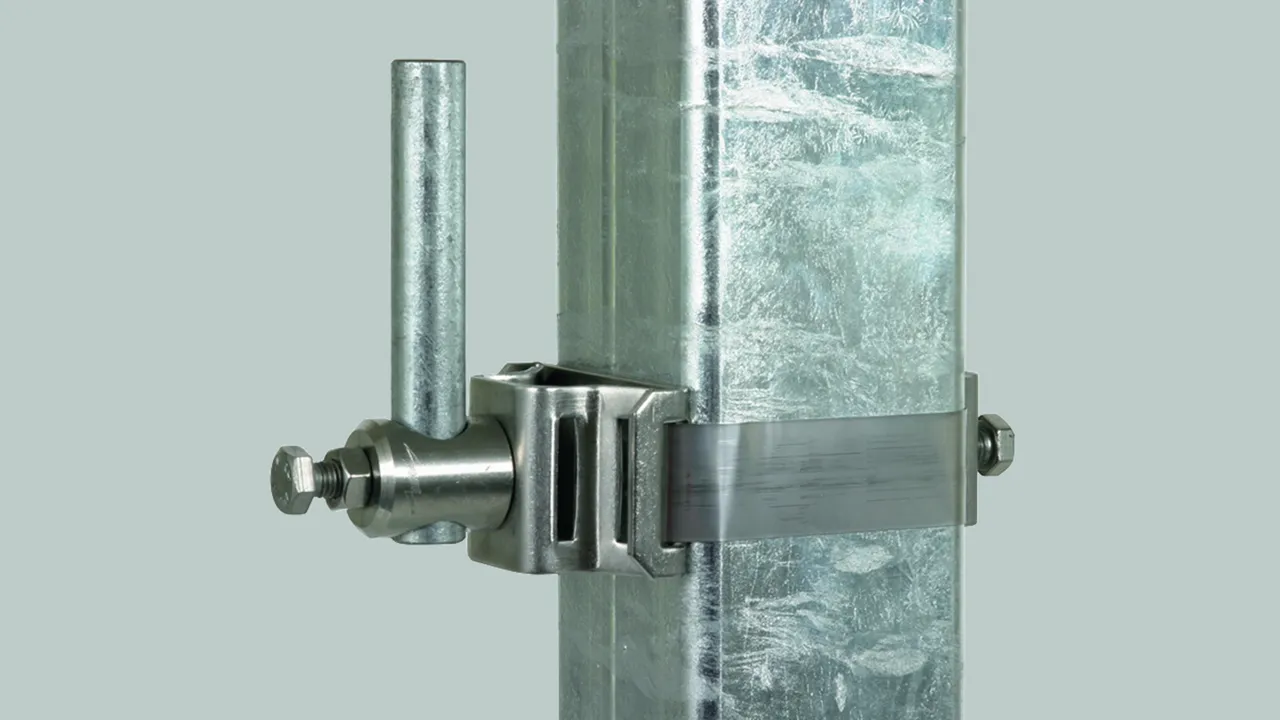

Pour assurer la fixation et un contact résistant au courant de foudre de la pointe de capture, par ex. aux sous-structures métalliques des installations PV (profilé carré).
Montage typique sur des constructions avec structures en acier ou en béton armé.
Pour le montage sur tubes, il faut retirer la plaque de pression (plaque plate pliée 2x).
Il est indispensable de monter deux colliers sur chaque pointe de capture.
Lors du montage on respectera la longueur maximale utile de la pointe de capture qui dépend de la vitesse du vent.
Montage typique sur des constructions avec structures en acier ou en béton armé.
Pour le montage sur tubes, il faut retirer la plaque de pression (plaque plate pliée 2x).
Il est indispensable de monter deux colliers sur chaque pointe de capture.
Lors du montage on respectera la longueur maximale utile de la pointe de capture qui dépend de la vitesse du vent.
Art. 540105 BRS 50.300 BB16 8 V2A
GTIN (EAN) 4013364115880, Codice doganale (EU): 85359000, Peso lordo: 359.30 g, UM: 1.00 pièce(s)
:quality(98)/dehn.it/store/f/49618685/HDVORSCHAU/540105.jpg)
:quality(98)/dehn.it/store/f/49618685/HDVORSCHAU/540105.jpg)
:quality(98)/dehn.it/store/f/49618686/HDVORSCHAU/540105m_D.jpg)
:quality(98)/dehn.it/store/f/49618686/HDVORSCHAU/540105m_D.jpg)
Caratteristiche tecniche
| Matériau - tête / bande | INOX |
| Plage de serrage - profilé carré | 40 x 60 jusqu'à 70 x 70 mm |
| Plage de serrage - tube | 50-300 mm |
| Raccordement rd | 16 mm |
| Dimensions - bande de serrage | 1100 x 25 x 0,3 mm |
| Normes | NF EN 62561-1 |
| *) Pour l’affectation exacte, voir le certificat de contrôle. | |
