Passage de toiture et de mur
:quality(98)/dehn.it/store/f/57611543/HDVORSCHAU/478410_16-9.jpg)
:quality(98)/dehn.it/store/f/57611543/HDVORSCHAU/478410_16-9.jpg)

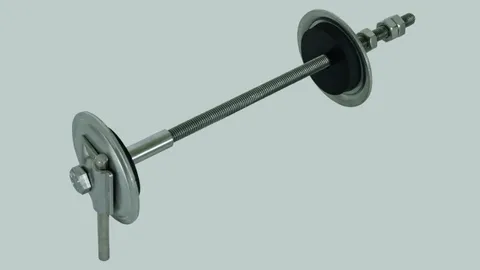

Pour un passage étanche à l'eau sous pression du conducteur de terre/équipotentialité à travers les murs et la maçonnerie avec tige filetée M10 en INOX.
Peut être mis en œuvre ultérieurement en perçant un trou de Ø14 mm ou si nécessaire il peut être mis en œuvre directement dans le coffrage.
Pression d'eau testée jusqu'à 1 bar qui simule les conditions d'installation à une profondeur de 10 m et d'eau stagnante. La douille est prête pour le raccordement avec la borne MV et tous les composants sont en acier inoxydable (V4A).
L'étanchéité est réalisée par le pressage des disques néoprènes contre la maçonnerie/mur. L'installation peut être mise en œuvre de l'intérieur. La tige filetée peut être détenue par les contre-écrous (intérieur) lors du serrage des vis.
Art. 478410 EWD MVK8.10 M10 L100 300 V4A
GTIN (EAN) 4013364136335, Codice doganale (EU): 85359000, Peso lordo: 580.00 g, UM: 5.00 pièce(s)
Predecessore:quality(98)/dehn.it/store/f/57611556/HDVORSCHAU/478410.jpg)
:quality(98)/dehn.it/store/f/57611556/HDVORSCHAU/478410.jpg)
:quality(98)/dehn.it/store/f/57611557/HDVORSCHAU/478410m_D.jpg)
:quality(98)/dehn.it/store/f/57611557/HDVORSCHAU/478410m_D.jpg)
Caratteristiche tecniche
| Longueur - passage (l2) | 100-300 mm |
| Longueur - tige filetée (l1) | 308 mm |
| Joints | néoprène |
| Disque de joint Ø | 80 mm |
| Matériau - disque | INOX (V4A) |
| Matériau n° | 1.4571 / 1.4404 / 1.4401 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 2,7 kA |
| Normes | NF EN 62561-1 |
Art. 478430 EWD MVK8.10 M10 L300 500 V4A
GTIN (EAN) 4013364136342, Codice doganale (EU): 85359000, Peso lordo: 680.00 g, UM: 5.00 pièce(s)
Predecessore:quality(98)/dehn.it/store/f/57611568/HDVORSCHAU/478410.jpg)
:quality(98)/dehn.it/store/f/57611568/HDVORSCHAU/478410.jpg)
:quality(98)/dehn.it/store/f/57611569/HDVORSCHAU/478410m_D.jpg)
:quality(98)/dehn.it/store/f/57611569/HDVORSCHAU/478410m_D.jpg)
Caratteristiche tecniche
| Longueur - passage (l2) | 300-500 mm |
| Longueur - tige filetée (l1) | 508 mm |
| Joints | néoprène |
| Disque de joint Ø | 80 mm |
| Matériau - disque | INOX (V4A) |
| Matériau n° | 1.4571 / 1.4404 / 1.4401 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 2,7 kA |
| Normes | NF EN 62561-1 |
Art. 478450 EWD MVK8.10 M10 L500 700 V4A
GTIN (EAN) 4013364136359, Codice doganale (EU): 85359000, Peso lordo: 780.00 g, UM: 1.00 pièce(s)
Predecessore:quality(98)/dehn.it/store/f/57611579/HDVORSCHAU/478410.jpg)
:quality(98)/dehn.it/store/f/57611579/HDVORSCHAU/478410.jpg)
:quality(98)/dehn.it/store/f/57611580/HDVORSCHAU/478410m_D.jpg)
:quality(98)/dehn.it/store/f/57611580/HDVORSCHAU/478410m_D.jpg)
Caratteristiche tecniche
| Longueur - passage (l2) | 500-700 mm |
| Longueur - tige filetée (l1) | 708 mm |
| Joints | néoprène |
| Disque de joint Ø | 80 mm |
| Matériau - disque | INOX (V4A) |
| Matériau n° | 1.4571 / 1.4404 / 1.4401 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 2,7 kA |
| Normes | NF EN 62561-1 |
