Colliers de serrage pour antennes

Collier de serrage pour l'équilibrage de potentiel pour la protection contre la foudre de mâts / tuyaux / conduits (par ex. des mâts d’antennes) selon NF EN 62305-3.

Avec une bande de serrage réglable, pour 1 ou 2 conducteurs, câblage en V possible.

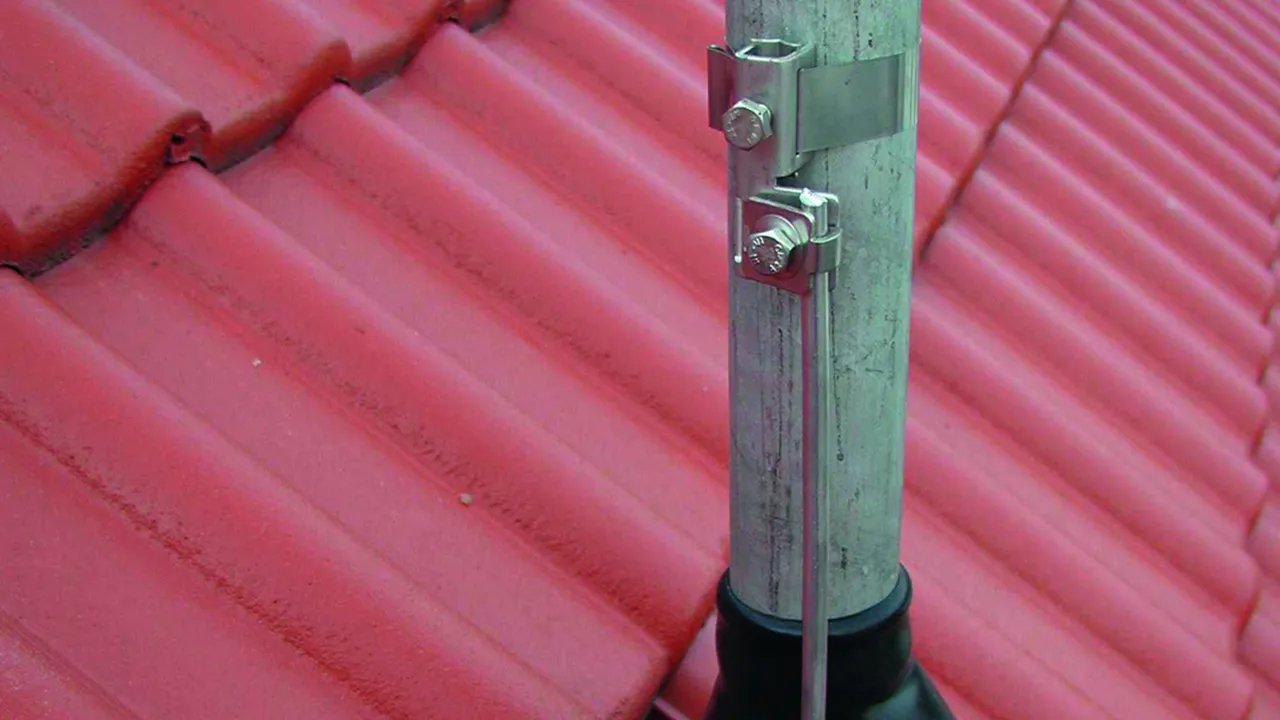

Colliers de serrage pour mât d'antenne

Raccordement pour :
1 conducteur rond Ø10 mm ou 1-2 conducteurs ronds Ø6-8 mm ou 4-50 mm² (rigide/multi-brins).

2 Prodotti

Art. 540103 BRS 16.89 AK1X10 2X6.8 V2A

GTIN (EAN) 4013364101302, Codice doganale (EU): 85359000, Peso lordo: 119.71 g, UM: 10.00 pièce(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Pince à bande d'antenne NIRO (16-89mm)
Pinces de bande d'antenne pour connexion de transport de courant de foudre
z. B. des bornes-fontaines d'antenne et pour le
Protection contre la foudre équipotentielle
selon DIN EN 62305-3 (VDE 0185-305-3)
Avec sangle réglable en continu, pour 1 ou 2
Connexions du conducteur et câblage traversant
pour le raccordement: 1 conducteur Rd 10 mm,
1 ou 2 conducteurs Rd 6-8 mm ou 4-50 mm2
Matériau: INOX
Plage de serrage - tube Ø: 16-89 mm (3/8-3'')
Dimensions - bande: 330 x 25 x 0,3 mm
Raccordement (rigide/multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: BRS 16.89 AK1X10 2X6.8 V2A
Référence: 540103
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - tube Ø	16-89 mm (³/₈-3'')
Dimensions - bande (l1 x l x p)	330 x 25 x 0,3 mm
Raccordement rd	1-2 conducteurs ronds Ø6-8 mm / 1x Ø10 mm
Raccordement (rigide/multi-brins)	4-50 mm²
Vis	di M8 x 20 mm
Matériau - vis	INOX
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	INOX
Plage de serrage - tube Ø	16-89 mm (³/₈-3'')
Dimensions - bande (l1 x l x p)	330 x 25 x 0,3 mm
Raccordement rd	1-2 conducteurs ronds Ø6-8 mm / 1x Ø10 mm
Raccordement (rigide/multi-brins)	4-50 mm²
Vis	di M8 x 20 mm
Matériau - vis	INOX
Tenue au courant de foudre (10/350 µs)	= / & *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 540103 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540103 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540100 BRS 16.168 AK1X10 2X6.8 V2A

GTIN (EAN) 4013364094109, Codice doganale (EU): 85359000, Peso lordo: 133.00 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Pince à bande d'antenne NIRO (16-89mm)
Pinces de bande d'antenne pour connexion de transport de courant de foudre
z. B. des bornes-fontaines d'antenne et pour le
Protection contre la foudre équipotentielle
selon DIN EN 62305-3 (VDE 0185-305-3)
Avec sangle réglable en continu, pour 1 ou 2
Connexions du conducteur et câblage traversant
pour le raccordement: 1 conducteur Rd 10 mm,
1 ou 2 conducteurs Rd 6-8 mm ou 4-50 mm2
Matériau: INOX
Plage de serrage - tube Ø: 16-168 mm (3/8-6'')
Dimensions - bande: 570 x 25 x 0,3 mm
Raccordement (rigide/multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: BRS 16.168 AK1X10 2X6.8 V2A
Référence: 540100
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - tube Ø	16-168 mm (³/₈-6'')
Dimensions - bande (l1 x l x p)	570 x 25 x 0,3 mm
Raccordement rd	1-2 conducteurs ronds Ø6-8 mm / 1x Ø10 mm
Raccordement (rigide/multi-brins)	4-50 mm²
Vis	di M8 x 20 mm
Matériau - vis	INOX
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	INOX
Plage de serrage - tube Ø	16-168 mm (³/₈-6'')
Dimensions - bande (l1 x l x p)	570 x 25 x 0,3 mm
Raccordement rd	1-2 conducteurs ronds Ø6-8 mm / 1x Ø10 mm
Raccordement (rigide/multi-brins)	4-50 mm²
Vis	di M8 x 20 mm
Matériau - vis	INOX
Tenue au courant de foudre (10/350 µs)	= / & *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 540100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540100 è stato aggiunto al carrello.

Apri Web-Shop

Tête de serrage séparée

À combiner avec bande de serrage continue (réf. 540 901).
Raccordement pour : 1 conducteur rond Ø10 mm ou 1-2 conducteurs ronds Ø6-8 mm ou 4-50 mm² (rigide/multi-brins).

1 Prodotto

Art. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

GTIN (EAN) 4013364094116, Codice doganale (EU): 85359000, Peso lordo: 100.00 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Raccordement (rigide/multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: SPK 25 BRS AK1X10 2X6.8 V2A
Référence: 540110
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Raccordement rd	1-2 conducteurs ronds Ø6-8 mm / 1x Ø10 mm
Raccordement (rigide/multi-brins)	4-50 mm²
Vis	di M8 x 20 mm
Matériau - vis	INOX
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 540110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540110 è stato aggiunto al carrello.

Apri Web-Shop

Bande de serrage continue

À couper, par ex. avec une cisaille.

1 Prodotto

Art. 540901 SPB 25X0.3 L100M V2A

GTIN (EAN) 4013364076525, Codice doganale (EU): 73269098, Peso lordo: 6.30 kg, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Matériau: INOX
Dimensions - bande: 25 x 0,3 mm
Longueur: 100 m

produit : DEHN
Type: SPB 25X0.3 L100M V2A
Référence: 540901
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Dimensions - bande (l x p)	25 x 0,3 mm
Longueur	100 m

Prodotto 540901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540901 è stato aggiunto al carrello.

Apri Web-Shop

Borne de connexion pour piquet de terre

Borne de connexion pour la connexion de tuyaux (par exemple, colonnes d’antenne) dans la liaison équipotentielle de foudre au moyen d’un conducteur rigide / multibrins à la terre.

1 Prodotto

Art. 540121 AK 8.10 AQ4 50 TE20 25 V4A

GTIN (EAN) 4013364380660, Codice doganale (EU): 85359000, Peso lordo: 147.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Borne pour piquet de terre 20-25mm D INOX (V4A)
Bornes pour connexion croisée et parallèle
des conducteurs ronds ou des cordes sur des piquet de terre
Matériau: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
ASTM/AISI :: 316Ti / 316L / 316
Pour piquet de terre Ø: 20-25 mm
Plage de serrage rd: 8-10 mm
Raccordement (rigide/multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: AK 8.10 AQ4 50 TE20 25 V4A
Référence: 540121
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Pour piquet de terre Ø	20-25 mm
Plage de serrage rd	8-10 mm
Raccordement (rigide/multi-brins)	4-50 mm²
Vis	d M8 x 20 / 25 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Pour piquet de terre Ø	20-25 mm
Plage de serrage rd	8-10 mm
Raccordement (rigide/multi-brins)	4-50 mm²
Vis	d M8 x 20 / 25 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 540121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540121 è stato aggiunto al carrello.

Apri Web-Shop

Borne KS UNI

Raccord universel à vis de serrage pour le raccordement résistant au courant de foudre des connecteurs ronds et des connecteurs rigides et flexibles, par ex. les profilés plats, les colliers pour descente de gouttière ainsi que les barres de liaison équipotentielle.

1 Prodotto

Art. 540122 UKSV 6.10 AQ16 50 V4A

GTIN (EAN) 4013364379930, Codice doganale (EU): 85359000, Peso lordo: 66.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connecteur KS monobloc INOX (V4A)
Connecteur KS pour la connexion à des profils plats
avec guide et zone clé
Matériau: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
ASTM/AISI :: 316Ti / 316L / 316
Plage de serrage rd: 6-10 mm
Raccordement (rigide/multi-brins): 16-50 mm2
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 3,9 kA

produit : DEHN
Type: UKSV 6.10 AQ16 50 V4A
Référence: 540122
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Plage de serrage rd	6-10 mm
Raccordement (rigide/multi-brins)	16-50 mm²
Vis	M10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Plage de serrage rd	6-10 mm
Raccordement (rigide/multi-brins)	16-50 mm²
Vis	M10 mm
Tenue au courant de foudre (10/350 µs)	= / & *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 540122 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540122 è stato aggiunto al carrello.

Apri Web-Shop

Borne pour gouttière

Borne à gouttières, pour la connexion / le raccordement de la mise à la terre d’antenne (par ex. 16 mm²) au point d’intersection avec / sur une gouttière.

1 Prodotto

Art. 540120 DRK 8.10 AQ4 50 W16.22 V2A

GTIN (EAN) 4013364379947, Codice doganale (EU): 85359000, Peso lordo: 147.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

Borne de gouttière avec borne de terre Uni INOX
Bornes de gouttière pour la connexion avec gouttières
Matériau: INOX
Plage de serrage - bossage : 16-22 mm
Plage de serrage rd: 8-10 mm
Raccordement (rigide/multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: DRK 8.10 AQ4 50 W16.22 V2A
Référence: 540120
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - bossage	16-22 mm
Plage de serrage rd	8-10 mm
Raccordement (rigide/multi-brins)	4-50 mm²
Vis	d M8 x 20 / 25 mm
Matériau - vis	INOX
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	INOX
Plage de serrage - bossage	16-22 mm
Plage de serrage rd	8-10 mm
Raccordement (rigide/multi-brins)	4-50 mm²
Vis	d M8 x 20 / 25 mm
Matériau - vis	INOX
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 540120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540120 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Colliers de serrage pour antennes

Colliers de serrage pour mât d'antenne

Art. 540103 BRS 16.89 AK1X10 2X6.8 V2A

Prodotto 540103 è stato aggiunto al blocco note.

Prodotto 540103 è stato aggiunto al carrello.

Art. 540100 BRS 16.168 AK1X10 2X6.8 V2A

Prodotto 540100 è stato aggiunto al blocco note.

Prodotto 540100 è stato aggiunto al carrello.

Tête de serrage séparée

Art. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

Prodotto 540110 è stato aggiunto al blocco note.

Prodotto 540110 è stato aggiunto al carrello.

Bande de serrage continue

Art. 540901 SPB 25X0.3 L100M V2A

Prodotto 540901 è stato aggiunto al blocco note.

Prodotto 540901 è stato aggiunto al carrello.

Borne de connexion pour piquet de terre

Art. 540121 AK 8.10 AQ4 50 TE20 25 V4A

Prodotto 540121 è stato aggiunto al blocco note.

Prodotto 540121 è stato aggiunto al carrello.

Borne KS UNI

Art. 540122 UKSV 6.10 AQ16 50 V4A

Prodotto 540122 è stato aggiunto al blocco note.

Prodotto 540122 è stato aggiunto al carrello.

Borne pour gouttière

Art. 540120 DRK 8.10 AQ4 50 W16.22 V2A

Prodotto 540120 è stato aggiunto al blocco note.

Prodotto 540120 è stato aggiunto al carrello.

Colliers de serrage pour antennes

Colliers de serrage pour mât d'antenne

Art. 540103 BRS 16.89 AK1X10 2X6.8 V2A

Non siete autorizzati per eseguire un download 540103.stp

Non siete autorizzati per eseguire un download 540103.igs

Non siete autorizzati per eseguire un download 540103.jt

Non siete autorizzati per eseguire un download 540103.dwg

Non siete autorizzati per eseguire un download 540100m_D.dxf

Prodotto 540103 è stato aggiunto al blocco note.

Prodotto 540103 è stato aggiunto al carrello.

Art. 540100 BRS 16.168 AK1X10 2X6.8 V2A

Non siete autorizzati per eseguire un download 540100.stp

Non siete autorizzati per eseguire un download 540100.igs

Non siete autorizzati per eseguire un download 540100.jt

Non siete autorizzati per eseguire un download 540100.dwg

Non siete autorizzati per eseguire un download 540100m_D.dxf

Prodotto 540100 è stato aggiunto al blocco note.

Prodotto 540100 è stato aggiunto al carrello.

Tête de serrage séparée

Art. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

Non siete autorizzati per eseguire un download 540110.stp

Non siete autorizzati per eseguire un download 540110.igs

Non siete autorizzati per eseguire un download 540110.jt

Non siete autorizzati per eseguire un download 540110.dwg

Non siete autorizzati per eseguire un download 540110m_D.dxf

Prodotto 540110 è stato aggiunto al blocco note.

Prodotto 540110 è stato aggiunto al carrello.

Bande de serrage continue

Art. 540901 SPB 25X0.3 L100M V2A

Prodotto 540901 è stato aggiunto al blocco note.

Prodotto 540901 è stato aggiunto al carrello.

Borne de connexion pour piquet de terre

Art. 540121 AK 8.10 AQ4 50 TE20 25 V4A

Non siete autorizzati per eseguire un download 540121.stp

Non siete autorizzati per eseguire un download 540121.igs

Non siete autorizzati per eseguire un download 540121.jt

Non siete autorizzati per eseguire un download 540121.dwg

Non siete autorizzati per eseguire un download 540121m_D.dxf

Prodotto 540121 è stato aggiunto al blocco note.

Prodotto 540121 è stato aggiunto al carrello.

Borne KS UNI

Art. 540122 UKSV 6.10 AQ16 50 V4A

Non siete autorizzati per eseguire un download 540122.stp

Non siete autorizzati per eseguire un download 540122.igs

Non siete autorizzati per eseguire un download 540122.jt

Non siete autorizzati per eseguire un download 540122.dwg

Non siete autorizzati per eseguire un download 540122m_D.dxf

Prodotto 540122 è stato aggiunto al blocco note.

Prodotto 540122 è stato aggiunto al carrello.

Borne pour gouttière

Art. 540120 DRK 8.10 AQ4 50 W16.22 V2A

Non siete autorizzati per eseguire un download 540120m_D.dxf

Prodotto 540120 è stato aggiunto al blocco note.

Prodotto 540120 è stato aggiunto al carrello.
