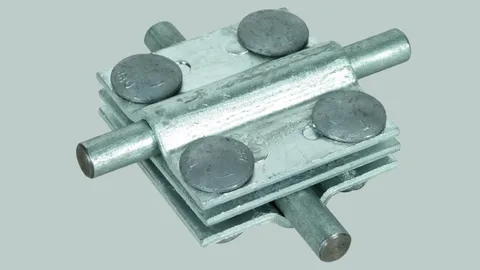

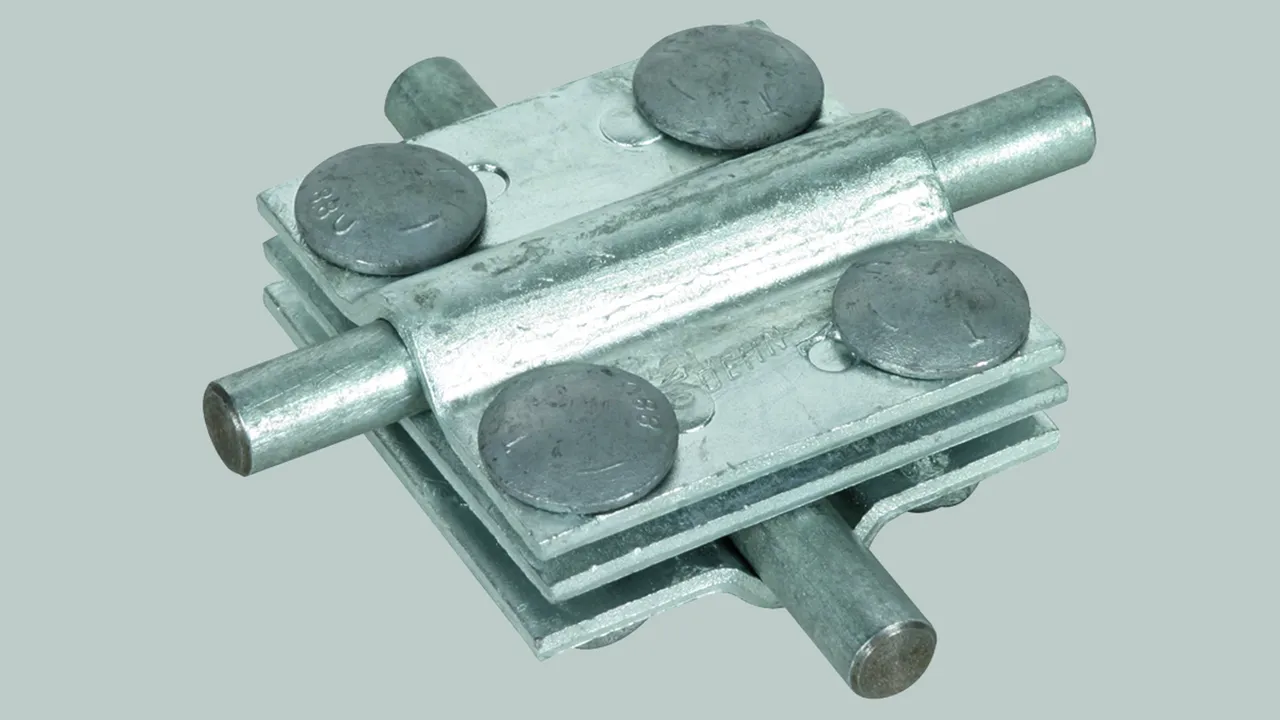

Raccords de croisement avec vis à tête bombée pour connexions se trouvant sous terre ou en surface

pour conducteurs perpendiculaires, parallèles ou en T. Version avec protection anti-torsion, montage avec outil.

Avec plaque intermédiaire pour conducteurs ronds et plats

2 Prodotti

Art. 318203 KS 8.10 8.10 FL30 ZP FRSM8 STTZN

GTIN (EAN) 4013364159914, Codice doganale (EU): 85359000, Peso lordo: 333.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd / rd: 8-10 / 8-10 mm
Plage de serrage rd / pl: 8-10 / 30 mm
Plage de serrage pl / pl: 30 / 30 mm
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP FRSM8 STTZN
Référence: 318203
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd / rd	8-10 / 8-10 mm
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd / rd	8-10 / 8-10 mm
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Vis	e M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318203 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318203 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318229 KS 8.10 8.10 FL30 ZP FRSM8 V4A

GTIN (EAN) 4013364159938, Codice doganale (EU): 85359000, Peso lordo: 327.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage rd / rd: 8-10 / 8-10 mm
Plage de serrage rd / pl: 8-10 / 30 mm
Plage de serrage pl / pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP FRSM8 V4A
Référence: 318229
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	INOX (V4A)
Plage de serrage rd / rd	8-10 / 8-10 mm
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd / rd	8-10 / 8-10 mm
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Vis	e M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318229 è stato aggiunto al carrello.

Apri Web-Shop

Sans plaque intermédiaire pour conducteurs ronds et plats

2 Prodotti

Art. 318205 KS 8.10 FL30 FRSM8 STTZN

GTIN (EAN) 4013364159921, Codice doganale (EU): 85359000, Peso lordo: 249.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd / pl: 8-10 / 30 mm
Plage de serrage pl / pl: 30 / 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 FRSM8 STTZN
Référence: 318205
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Vis	e M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318205 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318205 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318239 KS 8.10 FL30 FRSM8 V4A

GTIN (EAN) 4013364159945, Codice doganale (EU): 85359000, Peso lordo: 244.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage rd / pl: 8-10 / 30 mm
Plage de serrage pl / pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 FRSM8 V4A
Référence: 318239
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	INOX (V4A)
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	e M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318239 è stato aggiunto al carrello.

Apri Web-Shop
