Bornes de raccordement pour armatures

Bornes pour la connexion de treillis soudés pour béton armé ou d’armatures composées de conducteurs ronds ou plats.

Disposition :
(II) = parallèle
(+) = perpendiculaire

Dettagli

Fig. 4 : borne à étrier avec cosse
lorem ipsum
Fig. 5 : borne de raccordement, réf. 308 035
lorem ipsum
Fig. 3 : borne à étrier, réf. 308 046
lorem ipsum
Fig. 1 : diamètre des fers d’armature.
Acier pour armatures de structures portantes en béton selon NF EN 10080:2005.
lorem ipsum
Fig. 2 : borne à étrier, réf. 308 045
lorem ipsum

Pour raccordement en T, perpendiculaire ou parallèle

1 Prodotto

Art. 308025 VK A UNI ST

GTIN (EAN) 4013364035881, Codice doganale (EU): 85359000, Peso lordo: 102.00 g, UM: 50.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 308025.stp

      Non siete autorizzati per eseguire un download 308025.stp

      Login
    • 308025.igs

      Non siete autorizzati per eseguire un download 308025.igs

      Login
    • 308025.jt

      Non siete autorizzati per eseguire un download 308025.jt

      Login
    • 308025.dwg

      Non siete autorizzati per eseguire un download 308025.dwg

      Login
    • 308025m_D.dxf

      Non siete autorizzati per eseguire un download 308025m_D.dxf

      Login

Matériau: St/tZn
Plage de serrage rd/rd: (+) 6-10 / 6-10 mm
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9 kA

produit : DEHN
Type: VK A UNI ST
Référence: 308025
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/tZn
Plage de serrage rd/rd (+) 6-10 / 6-10 mm
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9 kA

Prodotto 308025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308025 è stato aggiunto al carrello.

Apri Web-Shop

Pour raccordement en T, perpendiculaire ou parallèle

1 Prodotto

Art. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN (EAN) 4013364035874, Codice doganale (EU): 85359000, Peso lordo: 111.00 g, UM: 25.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 308026.stp

      Non siete autorizzati per eseguire un download 308026.stp

      Login
    • 308026.igs

      Non siete autorizzati per eseguire un download 308026.igs

      Login
    • 308026.jt

      Non siete autorizzati per eseguire un download 308026.jt

      Login
    • 308026.dwg

      Non siete autorizzati per eseguire un download 308026.dwg

      Login
    • 308026m_D.dxf

      Non siete autorizzati per eseguire un download 308026m_D.dxf

      Login
Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/tZn
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (+ / II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 13 kA

produit : DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
Référence: 308026
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/tZn
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (+ / II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13 kA
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 308026 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308026 è stato aggiunto al carrello.

Apri Web-Shop

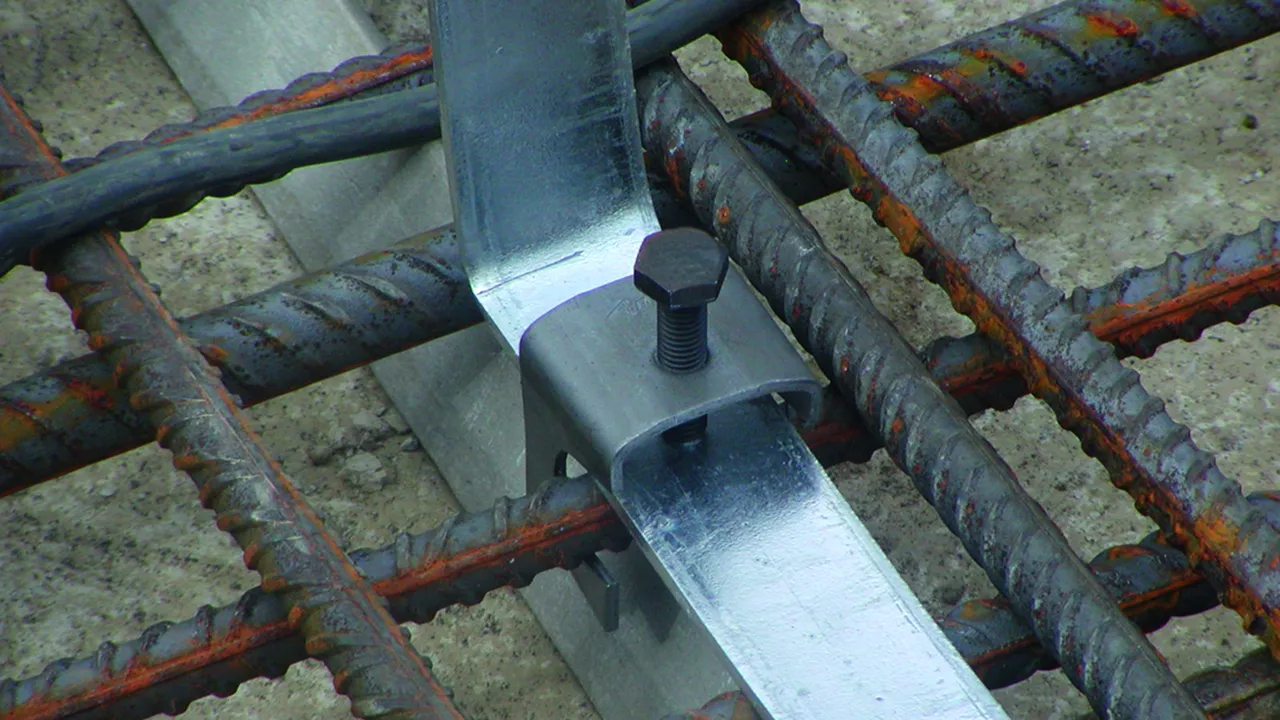

Pour raccordement en T et perpendiculaire

Remarque: couple de serrage recommandé ≥ 10 Nm.

1 Prodotto

Art. 308030 VK A R22 F40 STBL

GTIN (EAN) 4013364030749, Codice doganale (EU): 85359000, Peso lordo: 130.00 g, UM: 50.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 308030.stp

      Non siete autorizzati per eseguire un download 308030.stp

      Login
    • 308030.igs

      Non siete autorizzati per eseguire un download 308030.igs

      Login
    • 308030.jt

      Non siete autorizzati per eseguire un download 308030.jt

      Login
    • 308030.dwg

      Non siete autorizzati per eseguire un download 308030.dwg

      Login
Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/nu
Plage de serrage rd/pl: (+) 6-22 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK A R22 F40 STBL
Référence: 308030
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/nu
Plage de serrage rd/pl (+) 6-22 / 30-40 mm
Vis di M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 308030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308030 è stato aggiunto al carrello.

Apri Web-Shop

Pour raccordement en T, perpendiculaire ou parallèle avec dispositif de serrage

Pour le raccordement flexible de conducteurs ronds ou pour le point de prise de terre avec fixation au coffrage.

1 Prodotto

Art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364123472, Codice doganale (EU): 85359000, Peso lordo: 169.60 g, UM: 25.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 308035.stp

      Non siete autorizzati per eseguire un download 308035.stp

      Login
    • 308035.igs

      Non siete autorizzati per eseguire un download 308035.igs

      Login
    • 308035.jt

      Non siete autorizzati per eseguire un download 308035.jt

      Login
    • 308035.dwg

      Non siete autorizzati per eseguire un download 308035.dwg

      Login
    • 308035m_D.dxf

      Non siete autorizzati per eseguire un download 308035m_D.dxf

      Login
Borne de connexion pour armature acier, St/tZn
Borne de connexion pour raccorder l'armature au conducteur rond
Raccordement en croix et en parallèle
Avec pièce de serrage pour conducteurs rond ou point de prise de terre inséré dans le béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl: (+) 6-22 / 40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Référence: 308035
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/nu
Plage de serrage rd/rd (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl (+) 6-22 / 40 mm
Vis di M10 x 60 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 308035 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308035 è stato aggiunto al carrello.

Apri Web-Shop

Borne à étrier pour de grands diamètres

1 Prodotto

Art. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN (EAN) 4013364124455, Codice doganale (EU): 85359000, Peso lordo: 266.50 g, UM: 25.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 308045.stp

      Non siete autorizzati per eseguire un download 308045.stp

      Login
    • 308045.igs

      Non siete autorizzati per eseguire un download 308045.igs

      Login
    • 308045.jt

      Non siete autorizzati per eseguire un download 308045.jt

      Login
    • 308045.dwg

      Non siete autorizzati per eseguire un download 308045.dwg

      Login
    • 308045m_D.dxf

      Non siete autorizzati per eseguire un download 308045m_D.dxf

      Login
Borne de raccordement en U pour de gros diamètres, St/tZn
Borne de raccordement en U pour armatures acier
Pour de gros diamètres
Pour raccordement des armatures acier avec des conducteurs rond
Raccordement en croix et en parallèle.
Matériau: St/nu
Plage de serrage rd/rd: (II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 16 kA

produit : DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
Référence: 308045
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/nu
Plage de serrage rd/rd (II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 16 kA
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 308045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308045 è stato aggiunto al carrello.

Apri Web-Shop

Borne à étrier pour de grands diamètres, avec deux dispositifs de serrage supplémentaires

Pour le raccordement perpendiculaire de conducteurs ronds (6-10 mm) ou pour le raccordement simultané du point de prise de terre.

1 Prodotto

Art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364124462, Codice doganale (EU): 85359000, Peso lordo: 292.40 g, UM: 25.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 308046.stp

      Non siete autorizzati per eseguire un download 308046.stp

      Login
    • 308046.igs

      Non siete autorizzati per eseguire un download 308046.igs

      Login
    • 308046.jt

      Non siete autorizzati per eseguire un download 308046.jt

      Login
    • 308046.dwg

      Non siete autorizzati per eseguire un download 308046.dwg

      Login
    • 308046m_D.dxf

      Non siete autorizzati per eseguire un download 308046m_D.dxf

      Login
Borne de raccordement en U, St/tZn
Borne de raccordement en U pour armatures
Pour de gros diamètres
Pour raccorder les aramtures acier avec les conducteurs rond
Raccordement en croix ou en parallèle
Avec pièce de serrage pour les conducteurs rond ou les points de prise de terre inséré dans le coffrage béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9,9 kA

produit : DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Référence: 308046
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/nu
Plage de serrage rd/rd (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,9 kA
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 308046 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308046 è stato aggiunto al carrello.

Apri Web-Shop

Borne MAXI-MV

Pour raccordement en T, perpendiculaire ou parallèle.

1 Prodotto

Art. 308040 MAMVK 8.16 15.25 STBL

GTIN (EAN) 4013364055902, Codice doganale (EU): 85359000, Peso lordo: 462.30 g, UM: 20.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 308041.stp

      Non siete autorizzati per eseguire un download 308041.stp

      Login
    • 308041.igs

      Non siete autorizzati per eseguire un download 308041.igs

      Login
    • 308041.jt

      Non siete autorizzati per eseguire un download 308041.jt

      Login
    • 308041.dwg

      Non siete autorizzati per eseguire un download 308041.dwg

      Login
    • 308040m_D.dxf

      Non siete autorizzati per eseguire un download 308040m_D.dxf

      Login
Borne MAXI MV, St/tZn
Borne MAXI MV
Pour raccordement des armatures acier aux conducteurs rond
Raccordement en croix et en prallèle.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 8-16 / 15-25 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 10,2 kA

produit : DEHN
Type: MAMVK 8.16 15.25 STBL
Référence: 308040
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/nu
Plage de serrage rd/rd (+/II) 8-16 / 15-25 mm
Vis di M12 x 65 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 10,2 kA
Certifié UL UL 467
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 308040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308040 è stato aggiunto al carrello.

Apri Web-Shop

Borne MV avec vis hexagonale

Filetage dans la partie inférieure.

2 Prodotti

Art. 390050 MVK 8.10 SKM10X30 STTZN

GTIN (EAN) 4013364095991, Codice doganale (EU): 85359000, Peso lordo: 101.00 g, UM: 50.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 390050.stp

      Non siete autorizzati per eseguire un download 390050.stp

      Login
    • 390050.igs

      Non siete autorizzati per eseguire un download 390050.igs

      Login
    • 390050.jt

      Non siete autorizzati per eseguire un download 390050.jt

      Login
    • 390050.dwg

      Non siete autorizzati per eseguire un download 390050.dwg

      Login
    • 390050m_D.dxf

      Non siete autorizzati per eseguire un download 390050m_D.dxf

      Login

Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 7,3 kA

produit : DEHN
Type: MVK 8.10 SKM10X30 STTZN
Référence: 390050
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,3 kA
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 390050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391050 MVK 10 SKM10X35 STTZN

GTIN (EAN) 4013364087064, Codice doganale (EU): 85359000, Peso lordo: 103.00 g, UM: 50.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 390050.stp

      Non siete autorizzati per eseguire un download 390050.stp

      Login
    • 390050.igs

      Non siete autorizzati per eseguire un download 390050.igs

      Login
    • 390050.jt

      Non siete autorizzati per eseguire un download 390050.jt

      Login
    • 390050.dwg

      Non siete autorizzati per eseguire un download 390050.dwg

      Login
    • 390050m_D.dxf

      Non siete autorizzati per eseguire un download 390050m_D.dxf

      Login

Matériau: St/tZn
Plage de serrage rd: 10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 10 SKM10X35 STTZN
Référence: 391050
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/tZn
Plage de serrage rd 10 mm
Vis di M10 x 35 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 391050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391050 è stato aggiunto al carrello.

Apri Web-Shop

Borne MV avec vis hexagonale et rondelle élastique

Filetage dans la partie inférieure.

1 Prodotto

Art. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN (EAN) 4013364096042, Codice doganale (EU): 85359000, Peso lordo: 92.00 g, UM: 50.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 390550.stp

      Non siete autorizzati per eseguire un download 390550.stp

      Login
    • 390550.igs

      Non siete autorizzati per eseguire un download 390550.igs

      Login
    • 390550.jt

      Non siete autorizzati per eseguire un download 390550.jt

      Login
    • 390550.dwg

      Non siete autorizzati per eseguire un download 390550.dwg

      Login
    • 390550m_D.dxf

      Non siete autorizzati per eseguire un download 390550m_D.dxf

      Login

Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
Référence: 390550
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 390550 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390550 è stato aggiunto al carrello.

Apri Web-Shop

Raccord parallèle

2 Prodotti

Art. 306121 PV 6.22 FRM10X40 STBLANK

GTIN (EAN) 4013364284920, Codice doganale (EU): 85359000, Peso lordo: 163.16 g, UM: 50.00 pièce(s)

Immagini

Maggior informazioni

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèle
Matériau: St/nu
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

produit : DEHN
Type: PV 6.22 FRM10X40 STBLANK
Référence: 306121
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/nu
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

Prodotto 306121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306121 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306122 PV 6.22 FRM10X40 STTZN

GTIN (EAN) 4013364284937, Codice doganale (EU): 85359000, Peso lordo: 167.12 g, UM: 50.00 pièce(s)

Immagini

Maggior informazioni

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèleParallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Matériau: St/tZn
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

produit : DEHN
Type: PV 6.22 FRM10X40 STTZN
Référence: 306122
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/tZn
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

Prodotto 306122 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306122 è stato aggiunto al carrello.

Apri Web-Shop
back to top
