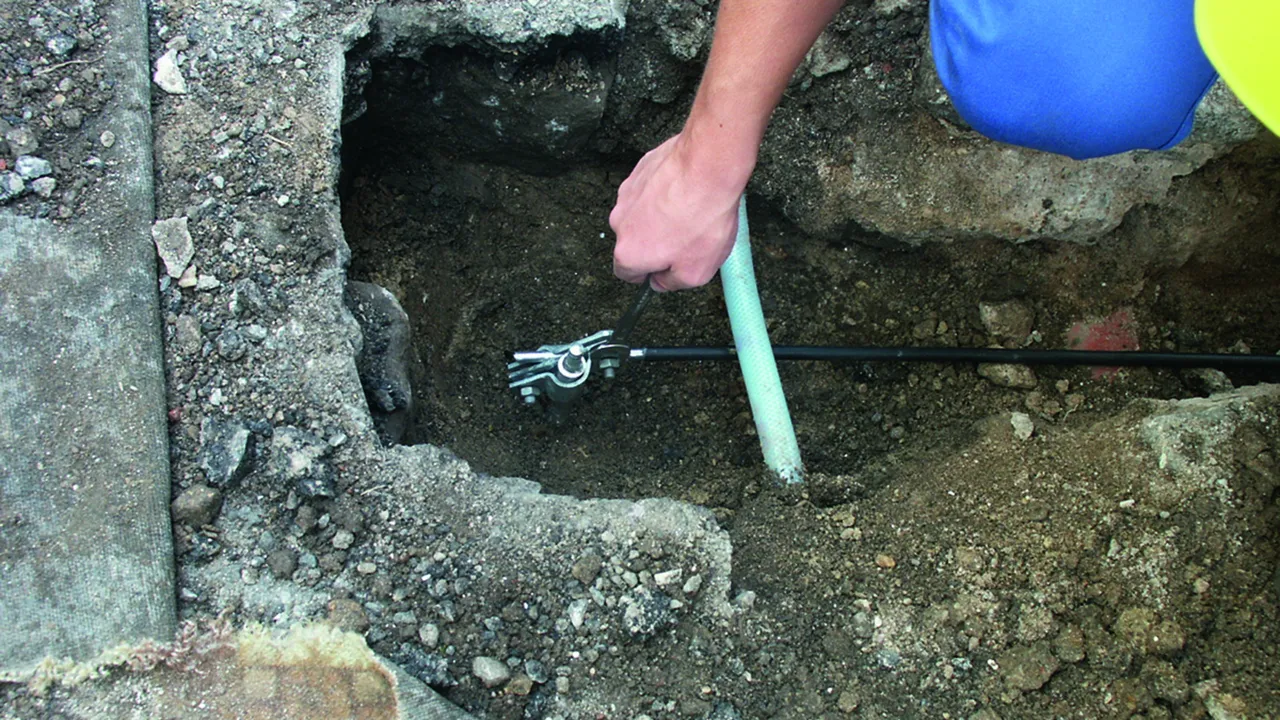

Art. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN (EAN) 4013364026582, Codice doganale (EU): 85359000, Peso lordo: 375.20 g, UM: 20.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 STTZN
Référence: 620015
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn
Plage de serrage rd/pl	7-10 / -40 mm
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	21,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 620015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620017 AS S TE 20 7.10 FL40 CU

GTIN (EAN) 4013364026612, Codice doganale (EU): 85359000, Peso lordo: 425.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Cu
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-120 mm2
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 CU
Référence: 620017
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Cu
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-120 mm²
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	Cu
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-120 mm²
Version pour piquets de terre	Ø20 mm
Vis	e M10 x 35 mm
Matériau - vis / écrou	INOX
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 620017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620017 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620915 AS S TE 20 7.10 FL40 V4A

GTIN (EAN) 4013364026629, Codice doganale (EU): 85359000, Peso lordo: 303.00 g, UM: 20.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX (V4A)
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-120 mm2
Version pour piquets de terre: Ø20 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 V4A
Référence: 620915
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX (V4A)
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-120 mm²
Version pour piquets de terre	Ø20 mm
Matériau n°	1.4571 / 1.4404 / 1.4401
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	INOX (V4A)
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-120 mm²
Version pour piquets de terre	Ø20 mm
Vis	e M10 x 35 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 620915 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620915 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN (EAN) 4013364026599, Codice doganale (EU): 85359000, Peso lordo: 388.00 g, UM: 20.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 25 7.10 FL40 STTZN
Référence: 625015
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn
Plage de serrage rd/pl	7-10 / -40 mm
Version pour piquets de terre	Ø25 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	18 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 625015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 649015 AS S TE 25 7.10 FL40 V4A

GTIN (EAN) 4013364119376, Codice doganale (EU): 85359000, Peso lordo: 305.00 g, UM: 20.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX (V4A)
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-120 mm2
Version pour piquets de terre: Ø25 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 25 7.10 FL40 V4A
Référence: 649015
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX (V4A)
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-120 mm²
Version pour piquets de terre	Ø25 mm
Matériau n°	1.4571 / 1.4404 / 1.4401
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	INOX (V4A)
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-120 mm²
Version pour piquets de terre	Ø25 mm
Vis	e M10 x 35 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 649015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 649015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN (EAN) 4013364106864, Codice doganale (EU): 85359000, Peso lordo: 395.20 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø27 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S RE 27 7.10 FL40 STTZN
Référence: 640015
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn
Plage de serrage rd/pl	7-10 / -40 mm
Version pour piquets de terre	Ø27 mm
Normes	NF EN 62561-1

Prodotto 640015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 640015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620011 AS TE 20 KSV 7.10 STTZN

GTIN (EAN) 4013364026636, Codice doganale (EU): 85359000, Peso lordo: 320.00 g, UM: 20.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 KSV 7.10 STTZN
Référence: 620011
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn
Plage de serrage rd	7-10 mm
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 620011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625011 AS TE 25 KSV 7.10 STTZN

GTIN (EAN) 4013364026643, Codice doganale (EU): 85359000, Peso lordo: 345.00 g, UM: 20.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 KSV 7.10 STTZN
Référence: 625011
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn
Plage de serrage rd	7-10 mm
Version pour piquets de terre	Ø25 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 625011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026698, Codice doganale (EU): 85359000, Peso lordo: 428.00 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 2XKSV 7.10 STTZN
Référence: 620012
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn
Plage de serrage rd	7-10 mm
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 620012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026704, Codice doganale (EU): 85359000, Peso lordo: 434.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 2XKSV 7.10 STTZN
Référence: 625012
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn
Plage de serrage rd	7-10 mm
Version pour piquets de terre	Ø25 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 625012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620021 AS TE 20 ASSM10 STTZN

GTIN (EAN) 4013364026667, Codice doganale (EU): 85359000, Peso lordo: 294.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn
Plage de serrage pl: -40 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 ASSM10 STTZN
Référence: 620021
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn
Plage de serrage pl	-40 mm
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	St/tZn
Plage de serrage pl	-40 mm
Version pour piquets de terre	Ø20 mm
Vis	di M10 x 25 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 620021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620021 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625021 AS TE 25 ASSM10 STTZN

GTIN (EAN) 4013364026674, Codice doganale (EU): 85359000, Peso lordo: 315.00 g, UM: 20.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn
Plage de serrage pl: -40 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 ASSM10 STTZN
Référence: 625021
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn
Plage de serrage pl	-40 mm
Version pour piquets de terre	Ø25 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	St/tZn
Plage de serrage pl	-40 mm
Version pour piquets de terre	Ø25 mm
Vis	di M10 x 25 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 625021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625021 è stato aggiunto al carrello.

Apri Web-Shop

Brides de raccordement

Version oblique

Art. 620015 AS S TE 20 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620015 è stato aggiunto al blocco note.

Prodotto 620015 è stato aggiunto al carrello.

Art. 620017 AS S TE 20 7.10 FL40 CU

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620017 è stato aggiunto al blocco note.

Prodotto 620017 è stato aggiunto al carrello.

Art. 620915 AS S TE 20 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620915 è stato aggiunto al blocco note.

Prodotto 620915 è stato aggiunto al carrello.

Art. 625015 AS S TE 25 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 625015 è stato aggiunto al blocco note.

Prodotto 625015 è stato aggiunto al carrello.

Art. 649015 AS S TE 25 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 649015 è stato aggiunto al blocco note.

Prodotto 649015 è stato aggiunto al carrello.

Version oblique - pour piquet de terre tubulaires en St/tZn

Art. 640015 AS S RE 27 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 640015.stp

Non siete autorizzati per eseguire un download 640015.igs

Non siete autorizzati per eseguire un download 640015.jt

Non siete autorizzati per eseguire un download 640015.dwg

Non siete autorizzati per eseguire un download 640015m_D.dxf

Prodotto 640015 è stato aggiunto al blocco note.

Prodotto 640015 è stato aggiunto al carrello.

Raccordement unilatéral avec borne de jonction KS

Art. 620011 AS TE 20 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620011.stp

Non siete autorizzati per eseguire un download 620011.igs

Non siete autorizzati per eseguire un download 620011.jt

Non siete autorizzati per eseguire un download 620011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 620011 è stato aggiunto al blocco note.

Prodotto 620011 è stato aggiunto al carrello.

Art. 625011 AS TE 25 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625011.stp

Non siete autorizzati per eseguire un download 625011.igs

Non siete autorizzati per eseguire un download 625011.jt

Non siete autorizzati per eseguire un download 625011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 625011 è stato aggiunto al blocco note.

Prodotto 625011 è stato aggiunto al carrello.

Raccordement bilatéral avec jonctions KS (St/tZn)

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620012.stp

Non siete autorizzati per eseguire un download 620012.igs

Non siete autorizzati per eseguire un download 620012.jt

Non siete autorizzati per eseguire un download 620012.dwg

Non siete autorizzati per eseguire un download 620012m_D.dxf

Prodotto 620012 è stato aggiunto al blocco note.

Prodotto 620012 è stato aggiunto al carrello.

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625012.stp

Non siete autorizzati per eseguire un download 625012.igs
