Bornes de raccordement pour points de prise de terre et armature

Pour la connexion de l’armature avec dispositif de serrage.
Pour conducteurs ronds ou pour points de prise de terre avec fixation au coffrage.

Disposition :
(II) = parallèle
(+) = croisée

Pour de petits diamètres

1 Prodotto

Art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364123472, Codice doganale (EU): 85359000, Peso lordo: 169.60 g, UM: 25.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 308035.stp

      Non siete autorizzati per eseguire un download 308035.stp

      Login
    • 308035.igs

      Non siete autorizzati per eseguire un download 308035.igs

      Login
    • 308035.jt

      Non siete autorizzati per eseguire un download 308035.jt

      Login
    • 308035.dwg

      Non siete autorizzati per eseguire un download 308035.dwg

      Login
    • 308035m_D.dxf

      Non siete autorizzati per eseguire un download 308035m_D.dxf

      Login
Borne de raccordement pour armatures acier, St/tZn
Borne de raccordement pour raccorder les armatures acier au conducteur rond
Raccordement en croix et en parallèle
Avec pièce de serrage pour raccordement au conducteur rond ou aux points de prise de terre inséré dans le béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl: (+) 6-22 / 40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Référence: 308035
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/nu
Plage de serrage rd/rd (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl (+) 6-22 / 40 mm
Vis di M10 x 60 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 308035 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308035 è stato aggiunto al carrello.

Apri Web-Shop

Borne à étrier pour de grands diamètres

1 Prodotto

Art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364124462, Codice doganale (EU): 85359000, Peso lordo: 292.40 g, UM: 25.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 308046.stp

      Non siete autorizzati per eseguire un download 308046.stp

      Login
    • 308046.igs

      Non siete autorizzati per eseguire un download 308046.igs

      Login
    • 308046.jt

      Non siete autorizzati per eseguire un download 308046.jt

      Login
    • 308046.dwg

      Non siete autorizzati per eseguire un download 308046.dwg

      Login
    • 308046m_D.dxf

      Non siete autorizzati per eseguire un download 308046m_D.dxf

      Login

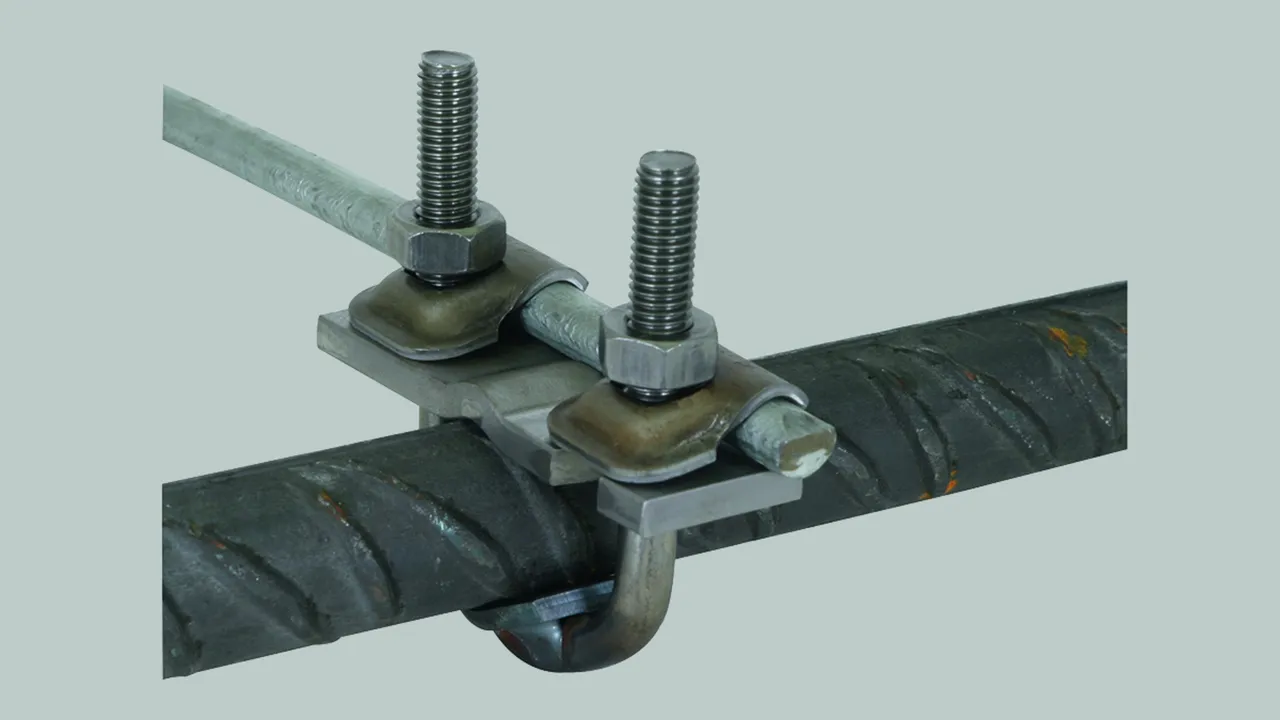

Borne de raccordement en U, St/tZn
Borne de raccordement pour armatures acier
Borne de raccordement en U pour de gros diamètres
Raccordement des armatures acier au conducteur rond ou aux points de prise de terre
Raccordement en croix ou en parallèle
Avec pièce de serrage pour les conducteurs rond ou les points de prise de terre inséré dans le coffrage béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9,9 kA

produit : DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Référence: 308046
ou équivalent

Certificati



Caratteristiche tecniche

Matériau St/nu
Plage de serrage rd/rd (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,9 kA
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 308046 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308046 è stato aggiunto al carrello.

Apri Web-Shop
