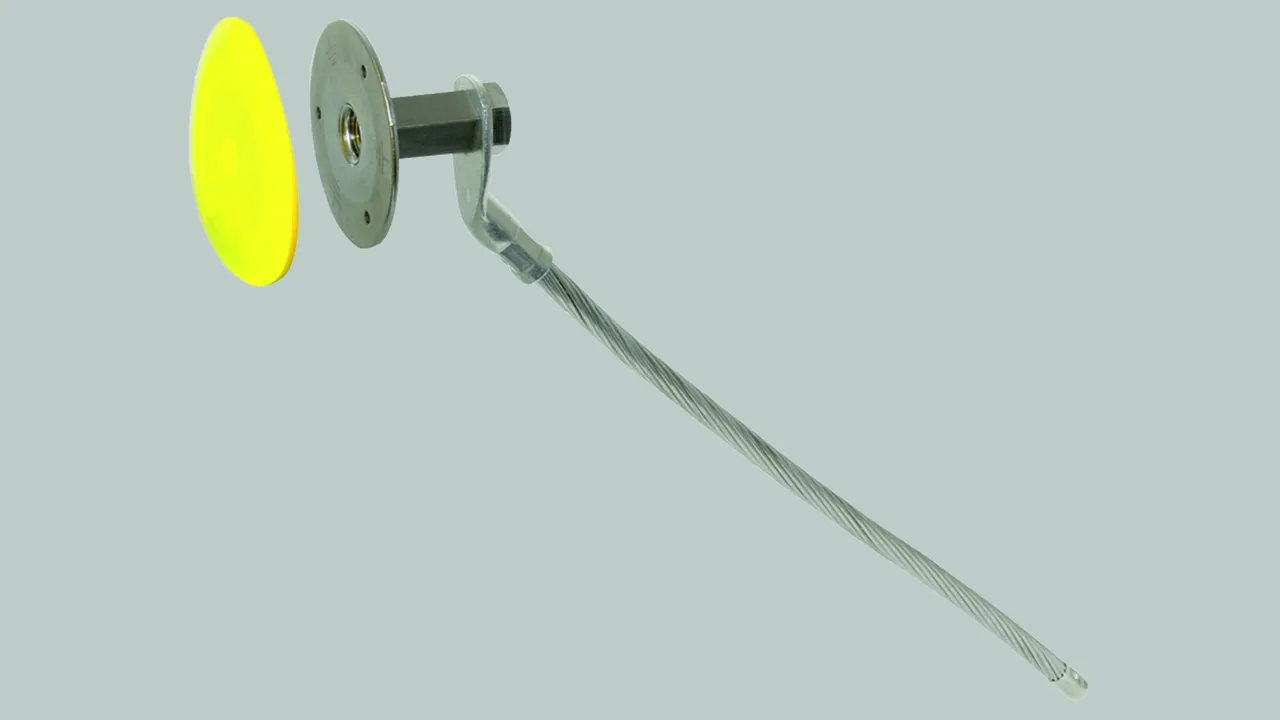

Point de prise de terre M16
:quality(98)/dehn.it/store/f/57559000/HDVORSCHAU/478027_16-9.jpg)
:quality(98)/dehn.it/store/f/57559000/HDVORSCHAU/478027_16-9.jpg)
Avec filetage M16 pour charges élevées en courant (50 Hz), par ex. pour le raccordement de l’équilibrage de potentiel circulaire aux installations de mise à la terre dans des installations courant fort avec tensions alternatives nominales supérieures à 1 kV (mise à la terre du transformateur).
Le conducteur de raccordement peut par exemple être connecté avec un raccord de croisement (références 318 207 ou 318 209) à d’autres éléments de l’installation de mise à la terre ou avec des bornes adéquates à l’armature.
Pour le montage dans le coffrage avec capuchon de recouvrement encliquetable en matière plastique (jaune) et étanchéité autour du filetage de raccordement.
Le conducteur de raccordement peut par exemple être connecté avec un raccord de croisement (références 318 207 ou 318 209) à d’autres éléments de l’installation de mise à la terre ou avec des bornes adéquates à l’armature.
Pour le montage dans le coffrage avec capuchon de recouvrement encliquetable en matière plastique (jaune) et étanchéité autour du filetage de raccordement.
Art. 478027 EFP M16 V4A SL400
GTIN (EAN) 4013364125995, Codice doganale (EU): 85359000, Peso lordo: 603.40 g, UM: 10.00 pièce(s)
:quality(98)/dehn.it/store/f/57559012/HDVORSCHAU/478027.jpg)
:quality(98)/dehn.it/store/f/57559012/HDVORSCHAU/478027.jpg)
:quality(98)/dehn.it/store/f/57559013/HDVORSCHAU/478027m_F.jpg)
:quality(98)/dehn.it/store/f/57559013/HDVORSCHAU/478027m_F.jpg)
Caratteristiche tecniche
| Filetage de raccordement | M16 |
| Matériau - plaque | INOX (V4A) |
| Matériau n° | 1.4571 / 1.4404 / 1.4401 |
| Matériau - câble | Cu /gal Sn |
| Section - câble de raccordement | 70 mm² |
| Longueur - câble de raccordement | 400 mm |
| Diamètre Ø - câble de raccordement | 10,5 mm |
| Ø Plaque de raccordement | 80 mm |
| Normes | NF EN 62561-1 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 150 °C) | 9,1 kA |
