Points de prise de terre

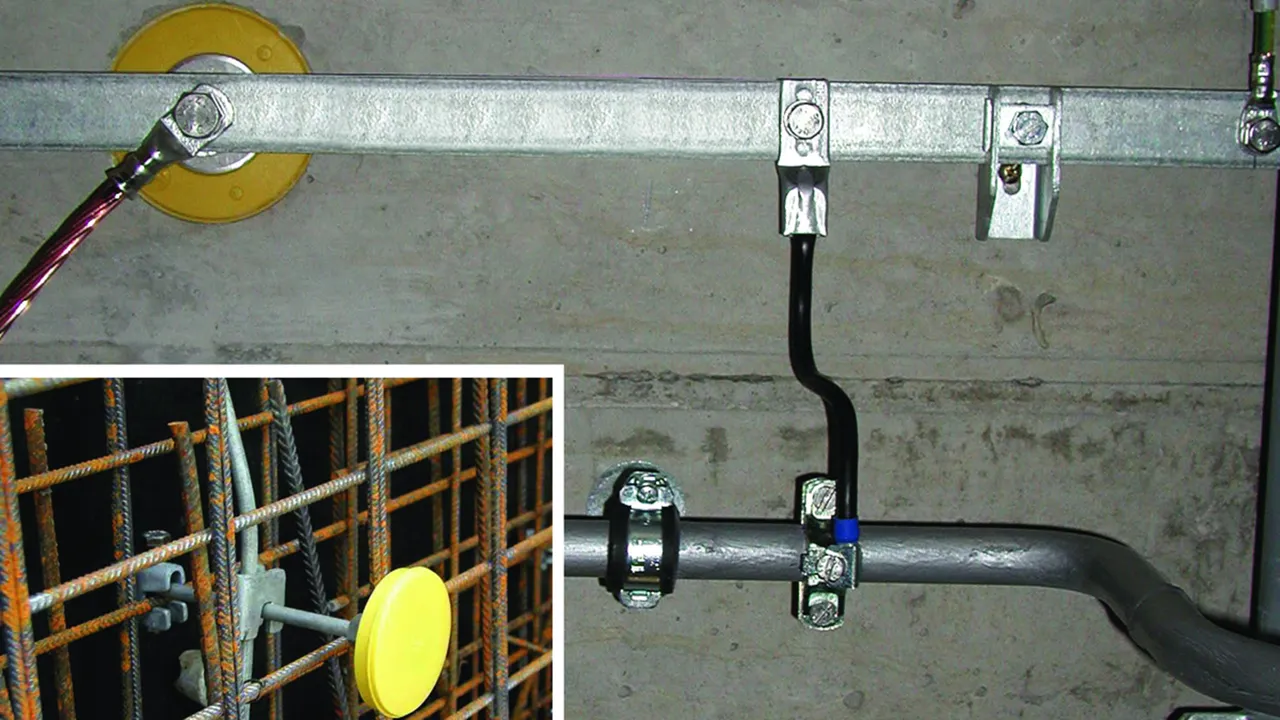

Pour une installation dans le béton. Raccordement, résistant à la corrosion, du conducteur de descente à l’armature des bâtiments et/ou à l’installation de mise à la terre pour l’équilibrage de potentiel principal ou supplémentaire ou comme point de mesure pour le contrôle de continuité ou de résistance.

Pour les filetages double M10 et M12, on observera les longueurs de vis minimales suivantes :
35 mm pour M10 (longueur de filetage 40 mm)
15 mm pour M12 (longueur de filetage 20 mm)

– Raccordement possible à l’axe grâce au raccord de croisement réf. 319 201 ou la borne de raccordement par ex. de réf. 308 025 pour le renforcement
– Raccordement possible à la barre d’équilibrage de potentiel par exemple grâce à la pièce de réf. 390 499
– Raccordement possible pour les conducteurs plats au point de prise de terre grâce aux références 478 141 et 478 129
– Raccordement à l'axe grâce à des solutions à visser ou à presser
– Capuchon en matière plastique (jaune) encliquetable et possibilité de mise en œuvre d'un pare eau contre la pénétration d’eau le long de l’axe dans la paroi (testé avec une pression de 5 bar selon NF EN 50164-5)

Type M

Avec axe de raccordement (l = 180 mm, Ø10 mm).

2 Prodotti

Art. 478011 EFPM M10 12 V4A L230 STTZN

GTIN (EAN) 4013364033054, Codice doganale (EU): 85359000, Peso lordo: 312.50 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 6,5 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L230 STTZN
Référence: 478011
ou équivalent

Certificati

Caratteristiche tecniche

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,5 kA
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,5 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Prodotto 478011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 478019 EFPM M10 12 V4A L230 V2A

GTIN (EAN) 4013364072107, Codice doganale (EU): 85359000, Peso lordo: 310.10 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : INOX
Courant de court-circuit (AC 50 Hz/DC): 3,9 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L230 V2A
Référence: 478019
ou équivalent

Certificati

Caratteristiche tecniche

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	INOX
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,9 kA
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	INOX
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,9 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Prodotto 478019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478019 è stato aggiunto al carrello.

Apri Web-Shop

Type M sans axe de raccordement

1 Prodotto

Art. 478012 EFPM M10 12 V4A

GTIN (EAN) 4013364069183, Codice doganale (EU): 85359000, Peso lordo: 192.00 g, UM: 20.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Courant de court-circuit (AC 50 Hz/DC): 9,3 kA (avec cosse de câble en cuivre)
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A
Référence: 478012
ou équivalent

Caratteristiche tecniche

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,3 kA (avec cosse de câble en cuivre)
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,3 kA (avec cosse de câble en cuivre)
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Prodotto 478012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478012 è stato aggiunto al carrello.

Apri Web-Shop

Type M pressé

Axe de raccordement (l = 180 mm, Ø10 mm).

2 Prodotti

Art. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN (EAN) 4013364105157, Codice doganale (EU): 85359000, Peso lordo: 318.90 g, UM: 25.00 pièce(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 3,7 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L245 VP STTZN
Référence: 478041
ou équivalent

Certificati

Caratteristiche tecniche

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,7 kA
Normes	NF EN 62561-1
Référence 478 049 avec certificat UL.

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,7 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1
Référence 478 049 avec certificat UL.

Prodotto 478041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478041 è stato aggiunto al carrello.

Apri Web-Shop

Art. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN (EAN) 4013364105164, Codice doganale (EU): 85359000, Peso lordo: 318.10 g, UM: 25.00 pièce(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : INOX
Courant de court-circuit (AC 50 Hz/DC): 3,3 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L245 VP V2A
Référence: 478049
ou équivalent

Certificati

Caratteristiche tecniche

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	INOX
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,3 kA
Normes	NF EN 62561-1
Référence 478 049 avec certificat UL.

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	INOX
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,3 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1
Certifications	UL 467
Référence 478 049 avec certificat UL.

Prodotto 478049 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478049 è stato aggiunto al carrello.

Apri Web-Shop

Type M pressé avec pare-eau supplémentaire

Contre la pénétration d’eau le long de l’axe dans la paroi (testé à une pression d’air comprimé de 5 bar selon NF EN 62561-5 et avec 1 bar de pression d'eau).

1 Prodotto

Art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN (EAN) 4013364124448, Codice doganale (EU): 85359000, Peso lordo: 370.00 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 3,7 kA
Matériau - barrière d'eau: PVC
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A WS L245 VP STTZN
Référence: 478051
ou équivalent

Certificati

Caratteristiche tecniche

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,7 kA
Matériau - barrière d'eau	PVC
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 155 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,7 kA
Matériau - barrière d'eau	PVC
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Prodotto 478051 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478051 è stato aggiunto al carrello.

Apri Web-Shop

Type M avec borne MV

Pour conducteurs ronds 8-10 mm, forme permettant un encombrement réduit dans le coffrage.

1 Prodotto

Art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN (EAN) 4013364118140, Codice doganale (EU): 85359000, Peso lordo: 286.40 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - borne MV: St/tZn
Zone de serrage, borne Rd / Rd: 8-10 mm
Courant de court-circuit (AC 50 Hz/DC): 9,3 kA
Version: avec joint torique et borne MV
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A MVK8.10 STTZN
Référence: 478112
ou équivalent

Certificati

Caratteristiche tecniche

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - borne MV	St/tZn
Zone de serrage, borne Rd / Rd	8-10 mm
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,3 kA
Version	avec joint torique et borne MV
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - borne MV	St/tZn
Zone de serrage, borne Rd / Rd	8-10 mm
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,3 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Version	avec joint torique et borne MV
Normes	NF EN 62561-1

Prodotto 478112 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478112 è stato aggiunto al carrello.

Apri Web-Shop

Type K

Avec bague en matière plastique et axe de raccordement (l = 180 mm, Ø10 mm).

1 Prodotto

Art. 478200 EFPK M10 12 V4A L230 STTZN

GTIN (EAN) 4013364035652, Codice doganale (EU): 85359000, Peso lordo: 278.20 g, UM: 25.00 pièce(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 6,5 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPK M10 12 V4A L230 STTZN
Référence: 478200
ou équivalent

Certificati

Caratteristiche tecniche

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	46 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,5 kA
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	46 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,5 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Prodotto 478200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478200 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Points de prise de terre

Type M

Art. 478011 EFPM M10 12 V4A L230 STTZN

Prodotto 478011 è stato aggiunto al blocco note.

Prodotto 478011 è stato aggiunto al carrello.

Art. 478019 EFPM M10 12 V4A L230 V2A

Prodotto 478019 è stato aggiunto al blocco note.

Prodotto 478019 è stato aggiunto al carrello.

Type M sans axe de raccordement

Art. 478012 EFPM M10 12 V4A

Prodotto 478012 è stato aggiunto al blocco note.

Prodotto 478012 è stato aggiunto al carrello.

Type M pressé

Art. 478041 EFPM M10 12 V4A L245 VP STTZN

Prodotto 478041 è stato aggiunto al blocco note.

Prodotto 478041 è stato aggiunto al carrello.

Art. 478049 EFPM M10 12 V4A L245 VP V2A

Prodotto 478049 è stato aggiunto al blocco note.

Prodotto 478049 è stato aggiunto al carrello.

Type M pressé avec pare-eau supplémentaire

Art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

Prodotto 478051 è stato aggiunto al blocco note.

Prodotto 478051 è stato aggiunto al carrello.

Type M avec borne MV

Art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

Prodotto 478112 è stato aggiunto al blocco note.

Prodotto 478112 è stato aggiunto al carrello.

Type K

Art. 478200 EFPK M10 12 V4A L230 STTZN

Prodotto 478200 è stato aggiunto al blocco note.

Prodotto 478200 è stato aggiunto al carrello.

Points de prise de terre

Type M

Art. 478011 EFPM M10 12 V4A L230 STTZN

Non siete autorizzati per eseguire un download 478011.stp

Non siete autorizzati per eseguire un download 478011.igs

Non siete autorizzati per eseguire un download 478011.jt

Non siete autorizzati per eseguire un download 478011.dwg

Non siete autorizzati per eseguire un download 478011m_E.dxf

Prodotto 478011 è stato aggiunto al blocco note.

Prodotto 478011 è stato aggiunto al carrello.

Art. 478019 EFPM M10 12 V4A L230 V2A

Non siete autorizzati per eseguire un download 478019.stp

Non siete autorizzati per eseguire un download 478019.igs

Non siete autorizzati per eseguire un download 478019.jt

Non siete autorizzati per eseguire un download 478019.dwg

Non siete autorizzati per eseguire un download 478011m_E.dxf

Prodotto 478019 è stato aggiunto al blocco note.

Prodotto 478019 è stato aggiunto al carrello.

Type M sans axe de raccordement

Art. 478012 EFPM M10 12 V4A

Non siete autorizzati per eseguire un download 478012.stp

Non siete autorizzati per eseguire un download 478012.igs

Non siete autorizzati per eseguire un download 478012.jt

Non siete autorizzati per eseguire un download 478012.dwg

Non siete autorizzati per eseguire un download 478012m_E.dxf

Prodotto 478012 è stato aggiunto al blocco note.

Prodotto 478012 è stato aggiunto al carrello.

Type M pressé

Art. 478041 EFPM M10 12 V4A L245 VP STTZN

Non siete autorizzati per eseguire un download 478041.stp

Non siete autorizzati per eseguire un download 478041.igs

Non siete autorizzati per eseguire un download 478041.jt

Non siete autorizzati per eseguire un download 478041.dwg

Non siete autorizzati per eseguire un download 478041m_E.dxf

Prodotto 478041 è stato aggiunto al blocco note.

Prodotto 478041 è stato aggiunto al carrello.

Art. 478049 EFPM M10 12 V4A L245 VP V2A

Non siete autorizzati per eseguire un download 478041.stp

Non siete autorizzati per eseguire un download 478041.igs

Non siete autorizzati per eseguire un download 478041.jt

Non siete autorizzati per eseguire un download 478041.dwg

Non siete autorizzati per eseguire un download 478041m_E.dxf

Prodotto 478049 è stato aggiunto al blocco note.

Prodotto 478049 è stato aggiunto al carrello.

Type M pressé avec pare-eau supplémentaire

Art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

Non siete autorizzati per eseguire un download 478051.stp

Non siete autorizzati per eseguire un download 478051.igs

Non siete autorizzati per eseguire un download 478051.jt

Non siete autorizzati per eseguire un download 478051.dwg

Non siete autorizzati per eseguire un download 478051m_E.dxf

Prodotto 478051 è stato aggiunto al blocco note.

Prodotto 478051 è stato aggiunto al carrello.

Type M avec borne MV

Art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

Non siete autorizzati per eseguire un download 478112.stp

Non siete autorizzati per eseguire un download 478112.igs

Non siete autorizzati per eseguire un download 478112.jt

Non siete autorizzati per eseguire un download 478112.dwg

Non siete autorizzati per eseguire un download 478112m_E.dxf

Prodotto 478112 è stato aggiunto al blocco note.

Prodotto 478112 è stato aggiunto al carrello.

Type K

Art. 478200 EFPK M10 12 V4A L230 STTZN

Non siete autorizzati per eseguire un download 478200.stp

Non siete autorizzati per eseguire un download 478200.igs

Non siete autorizzati per eseguire un download 478200.jt

Non siete autorizzati per eseguire un download 478200.dwg

Non siete autorizzati per eseguire un download 478200m_E.dxf

Prodotto 478200 è stato aggiunto al blocco note.

Prodotto 478200 è stato aggiunto al carrello.
