Tresses de pontage

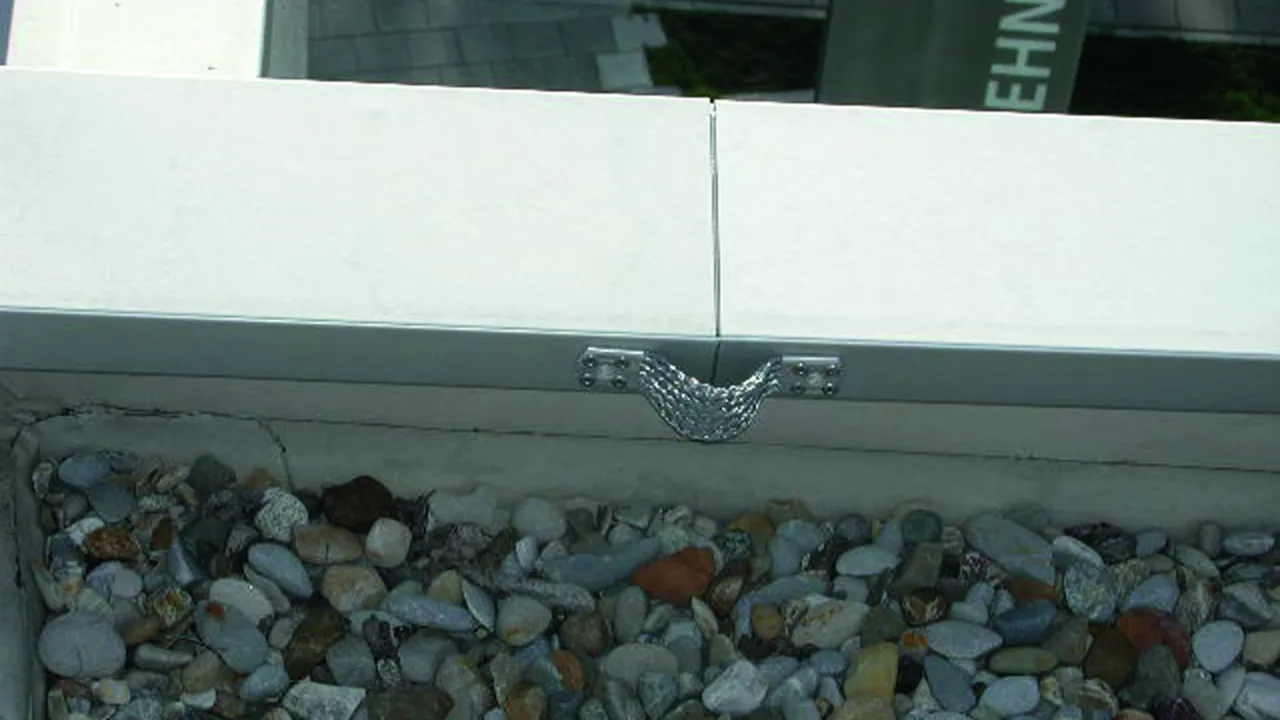

Pour connecteur les revêtements métalliques (rivets ou vis), comme pièce de compensation de la dilation pour les câbles ronds ou pour compenser certaines variations de longueur dues à la température pour les câbles ronds ; Raccordement par ex. avec raccord KS référence 301 019

Consignes d’utilisation :
Selon DIN EN 62305-3 Bbl. 1, doivent être utilisés pour le raccordement d'épaisseurs de matériau ≥ 0,5 mm quatre rivets Ø5 mm, ou pour des épaisseurs de matériau ≥ 2 mm deux vis à tôle Ø6,3 mm en INOX (des deux côtés).

Version courte

2 Prodotti

Art. 377015 UEBB L180 B10.5 B5.2 AL

GTIN (EAN) 4013364092693, Codice doganale (EU): 85359000, Peso lordo: 36.00 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Al
Longueur: 180 mm
Fixation: [8x] Ø5,2 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B5.2 AL
Référence: 377015
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Al
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [2x] Ø10,5 mm
Fixation avec	rivets aveugles / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Al
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [2x] Ø10,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥0,5,5 mm
Fixation avec	rivets aveugles / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Prodotto 377015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377007 UEBB L180 B10.5 B5.2 CU

GTIN (EAN) 4013364092686, Codice doganale (EU): 85359000, Peso lordo: 107.00 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Cu
Longueur: 180 mm
Fixation: [8x] Ø5,2 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B5.2 CU
Référence: 377007
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Cu
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [2x] Ø10,5 mm
Fixation avec	rivets aveugles / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Cu
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [2x] Ø10,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥0,5,5 mm
Fixation avec	rivets aveugles / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Prodotto 377007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377007 è stato aggiunto al carrello.

Apri Web-Shop

Version courte pour la fixation avec vis autoperceuse

1 Prodotto

Art. 377045 UEBB L180 B10.5 B6.5 AL

GTIN (EAN) 4013364099296, Codice doganale (EU): 85359000, Peso lordo: 37.05 g, UM: 100.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Al
Longueur: 180 mm
Fixation: [4x] Ø6,5 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B6.5 AL
Référence: 377045
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Al
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[4x] Ø6,5 / [2x] Ø10,5 mm
Fixation avec	vis autoperceuse / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Al
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[4x] Ø6,5 / [2x] Ø10,5 mm
Remarque	Selon NF EN 62305-3, annexe 1, il faut utiliser 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX (les deux côtés) pour des épaisseurs de ≥ 2 mm
Fixation avec	vis autoperceuse / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Prodotto 377045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377045 è stato aggiunto al carrello.

Apri Web-Shop

Version longue avec perçage central

Remarque : 2 pièces de dilatation peuvent être connectées avec une vis M10 x 20 mm et un écrou aux points d'intersection.

2 Prodotti

Art. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN (EAN) 4013364092716, Codice doganale (EU): 85359000, Peso lordo: 59.00 g, UM: 10.00 pièce(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Al
Longueur: 300 mm
Fixation: [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central: 10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L300 3XB10.5 B5,2 AL
Référence: 377115
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Al
Longueur (l_G )	300 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central	10,5 mm
Fixation avec	rivets aveugles / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Al
Longueur (l_G )	300 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [3x] Ø10,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥0,5,5 mm
Perçage central	10,5 mm
Fixation avec	rivets aveugles / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Prodotto 377115 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377115 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN (EAN) 4013364092709, Codice doganale (EU): 85359000, Peso lordo: 172.00 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Cu
Longueur: 300 mm
Fixation: [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central: 10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L300 3XB10.5 B5.2 CU
Référence: 377107
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Cu
Longueur (l_G )	300 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central	10,5 mm
Fixation avec	rivets aveugles / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Cu
Longueur (l_G )	300 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [3x] Ø10,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥0,5,5 mm
Perçage central	10,5 mm
Fixation avec	rivets aveugles / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Prodotto 377107 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377107 è stato aggiunto al carrello.

Apri Web-Shop
