Barrettes de pontage

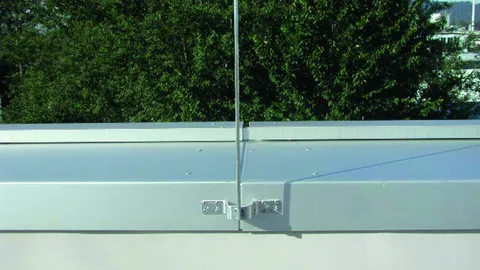

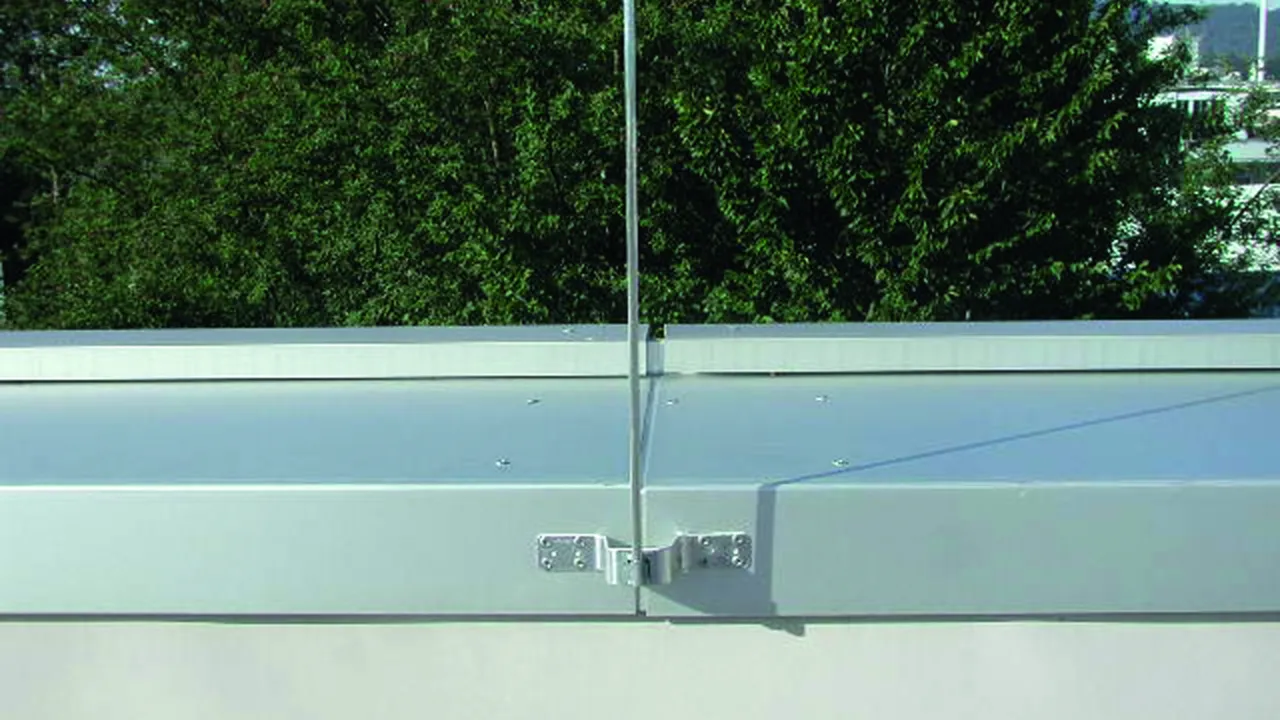

Pour le raccordement à l'acrotère métalliques, à riveter ou à visser.

Remarque :
Selon la norme NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX (les deux côtés) pour des épaisseurs de ≥ 2 mm.

Version courte avec perçage central

2 Prodotti

Art. 377006 UEBL L170 B11 B5.2 6.5 AL

GTIN (EAN) 4013364024922, Codice doganale (EU): 85359000, Peso lordo: 39.30 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Al
Longueur: 170 mm
Fixation: [8x] Ø5,2 / [4x] Ø6,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBL L170 B11 B5.2 6.5 AL
Référence: 377006
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Al
Dimensions	30 x 2 mm
Longueur	170 mm
Fixation	[8x] Ø5,2 / [4x] Ø6,5 mm
Perçage central	Ø11 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau	Al
Dimensions	30 x 2 mm
Longueur	170 mm
Fixation	[8x] Ø5,2 / [4x] Ø6,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Perçage central	Ø11 mm
Fixation avec	rivets aveugles ou vis autoperceuses
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 377006 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377006 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377027 UEBL L170 B11 B5.2 6.5 CU

GTIN (EAN) 4013364034204, Codice doganale (EU): 85359000, Peso lordo: 114.30 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Cu
Longueur: 170 mm
Fixation: [8x] Ø5,2 / [4x] Ø6,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBL L170 B11 B5.2 6.5 CU
Référence: 377027
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Cu
Dimensions	28 x 2 mm
Longueur	170 mm
Fixation	[8x] Ø5,2 / [4x] Ø6,5 mm
Perçage central	Ø11 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau	Cu
Dimensions	28 x 2 mm
Longueur	170 mm
Fixation	[8x] Ø5,2 / [4x] Ø6,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Perçage central	Ø11 mm
Fixation avec	rivets aveugles ou vis autoperceuses
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 377027 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377027 è stato aggiunto al carrello.

Apri Web-Shop

Version courte sans perçage central

1 Prodotto

Art. 377016 UEBL L170 B5.2 6.5 AL

GTIN (EAN) 4013364083417, Codice doganale (EU): 85359000, Peso lordo: 38.30 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Al
Longueur: 170 mm
Fixation: [8x] Ø5,2 / [4x] Ø6,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBL L170 B5.2 6.5 AL
Référence: 377016
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Al
Dimensions	30 x 2 mm
Longueur	170 mm
Fixation	[8x] Ø5,2 / [4x] Ø6,5 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau	Al
Dimensions	30 x 2 mm
Longueur	170 mm
Fixation	[8x] Ø5,2 / [4x] Ø6,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Fixation avec	rivets aveugles ou vis autoperceuses
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 377016 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377016 è stato aggiunto al carrello.

Apri Web-Shop

Version longue avec perçage central

1 Prodotto

Art. 377026 UEBL L220 B11 B5.2 6.5 AL

GTIN (EAN) 4013364068582, Codice doganale (EU): 85359000, Peso lordo: 48.02 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: Al
Longueur: 220 mm
Fixation: [8x] Ø5,2 / [4x] Ø6,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBL L220 B11 B5.2 6.5 AL
Référence: 377026
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	Al
Dimensions	30 x 2 mm
Longueur	220 mm
Fixation	[8x] Ø5,2 / [4x] Ø6,5 mm
Perçage central	Ø11 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau	Al
Dimensions	30 x 2 mm
Longueur	220 mm
Fixation	[8x] Ø5,2 / [4x] Ø6,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Perçage central	Ø11 mm
Fixation avec	rivets aveugles ou vis autoperceuses
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Prodotto 377026 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377026 è stato aggiunto al carrello.

Apri Web-Shop
