Art. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN (EAN) 4013364024519, Codice doganale (EU): 85359000, Peso lordo: 324.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats St/tZn

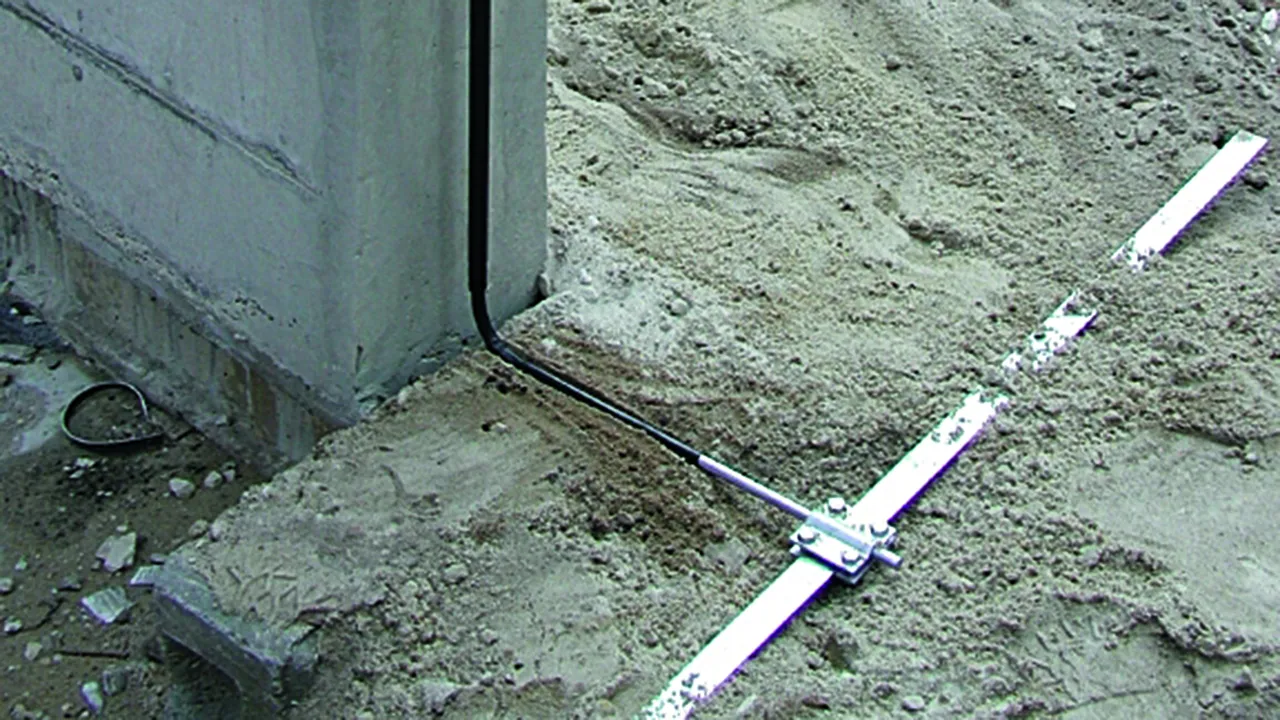

Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: St/tZn
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP STTZN
Référence: 319201
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 319201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN (EAN) 4013364020047, Codice doganale (EU): 85359000, Peso lordo: 353.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats Cu
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: Cu
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP CU
Référence: 319207
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	Cu
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 319207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319207 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN (EAN) 4013364035980, Codice doganale (EU): 85359000, Peso lordo: 316.90 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T

Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP V4A
Référence: 319209
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 319209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319209 è stato aggiunto al carrello.

Apri Web-Shop

Art. 321045 KS 8.10 FL40 STTZN

GTIN (EAN) 4013364021518, Codice doganale (EU): 85359000, Peso lordo: 417.80 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats jusqu’à 40 mm
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/pl: 8-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau - vis / écrou: St/tZn
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL40 STTZN
Référence: 321045
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/pl	8-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Dimensions	70 x 70 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/pl	8-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Vis	di M8 x 30 mm
Matériau - vis / écrou	St/tZn
Dimensions	70 x 70 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 321045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 321045 è stato aggiunto al carrello.

Apri Web-Shop

Art. 321047 KS 8.10 FL40 CU

GTIN (EAN) 4013364021525, Codice doganale (EU): 85359000, Peso lordo: 457.80 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats jusqu’à 40 mm
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: Cu
Plage de serrage rd/pl: 8-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL40 CU
Référence: 321047
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	Cu
Plage de serrage rd/pl	8-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	70 x 70 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/pl	8-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 30 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	70 x 70 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 321047 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 321047 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN (EAN) 4013364108752, Codice doganale (EU): 85359000, Peso lordo: 413.80 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour deux conducteurs ronds et plats jusqu’à 40 mm
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
avec plaquette intermédiaire pour
conducteurs Rd et Pl jusqu’à 40 mm
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 7.10 7.10 FL40 ZP V4A
Référence: 319229
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 / 7-10 mm
Plage de serrage rd/pl	7-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Plage de serrage (multi-brins / câble)	35-95 mm²
Dimensions	70 x 70 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 / 7-10 mm
Plage de serrage rd/pl	7-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Plage de serrage (multi-brins / câble)	35-95 mm²
Vis	di M8 x 30 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	70 x 70 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 319229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319229 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN (EAN) 4013364024526, Codice doganale (EU): 85359000, Peso lordo: 337.80 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour tiges de mise à la terre / tiges de capture
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
avec tiges de mise à la terre ou tiges de capture
Matériau - borne: St/tZn
Plage de serrage rd/rd: 16 / 8-10 mm
Plage de serrage rd/pl: 16 / 30 mm
Matériau - vis / écrou: St/tZn
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 16 FL30 ZP STTZN
Référence: 319202
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/rd	16 / 8-10 mm
Plage de serrage rd/pl	16 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	16 / 8-10 mm
Plage de serrage rd/pl	16 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 319202 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319202 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319219 KS 8.10 16 FL30 ZP V4A

GTIN (EAN) 4013364069916, Codice doganale (EU): 85359000, Peso lordo: 323.90 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement avec plaquette intermédiaire pour tiges de mise à la terre / tiges de capture
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
avec tiges de mise à la terre ou tiges de capture
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 16 / 8-10 mm
Plage de serrage rd/pl: 16 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 16 FL30 ZP V4A
Référence: 319219
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	16 / 8-10 mm
Plage de serrage rd/pl	16 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	16 / 8-10 mm
Plage de serrage rd/pl	16 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 319219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319219 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318201 KS 8.10 FL30 STTZN

GTIN (EAN) 4013364021464, Codice doganale (EU): 85359000, Peso lordo: 238.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 STTZN
Référence: 318201
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318207 KS 8.10 FL30 CU

GTIN (EAN) 4013364021488, Codice doganale (EU): 85359000, Peso lordo: 257.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats Cu
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: Cu
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 CU
Référence: 318207
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	Cu
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318207 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318209 KS 8.10 FL30 V4A

GTIN (EAN) 4013364035973, Codice doganale (EU): 85359000, Peso lordo: 249.40 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 V4A
Référence: 318209
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	INOX (V4A)
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318209 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318251 KS 8.10 8.10 FL30 STTZN

GTIN (EAN) 4013364046559, Codice doganale (EU): 85359000, Peso lordo: 245.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs ronds et plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 STTZN
Référence: 318251
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318251 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318251 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318219 KS 8.10 8.10 FL30 V4A

GTIN (EAN) 4013364129320, Codice doganale (EU): 85359000, Peso lordo: 239.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs ronds et plats INOX
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 V4A
Référence: 318219
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318219 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318033 KS FL30 STTZN

GTIN (EAN) 4013364021471, Codice doganale (EU): 85359000, Peso lordo: 240.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS FL30 STTZN
Référence: 318033
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318033 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318033 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318233 KS FL30 V4A

GTIN (EAN) 4013364096646, Codice doganale (EU): 85359000, Peso lordo: 229.30 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS FL30 V4A
Référence: 318233
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	INOX (V4A)
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318233 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318233 è stato aggiunto al carrello.

Apri Web-Shop

Art. 320044 KS FL40 STTZN

GTIN (EAN) 4013364021501, Codice doganale (EU): 85359000, Peso lordo: 305.80 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs plats jusqu’à 40 mm St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS FL40 STTZN
Référence: 320044
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage pl/pl	30-40 / 30-40 mm
Dimensions	70 x 70 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage pl/pl	30-40 / 30-40 mm
Vis	di M8 x 30 mm
Matériau - vis / écrou	St/tZn
Dimensions	70 x 70 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 320044 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 320044 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318252 KS 8.10 16 FL30 STTZN

GTIN (EAN) 4013364048454, Codice doganale (EU): 85359000, Peso lordo: 255.80 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Raccords de croisement sans plaquette intermédiaire pour tiges de mise à la terre / tiges de capture
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/rd: 8-10 / 16 mm
Plage de serrage rd/pl: 16 / 30 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 16 FL30 STTZN
Référence: 318252
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 16 mm
Plage de serrage rd/pl	16 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 16 mm
Plage de serrage rd/pl	16 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 318252 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318252 è stato aggiunto al carrello.

Apri Web-Shop

Raccords de croisement pour raccordements en surface et sous terre

Avec plaquette intermédiaire pour conducteurs ronds et plats

Art. 319201 KS 8.10 8.10 FL30 ZP STTZN

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319201 è stato aggiunto al blocco note.

Prodotto 319201 è stato aggiunto al carrello.

Art. 319207 KS 8.10 8.10 FL30 ZP CU

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319207 è stato aggiunto al blocco note.

Prodotto 319207 è stato aggiunto al carrello.

Art. 319209 KS 8.10 8.10 FL30 ZP V4A

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319209 è stato aggiunto al blocco note.

Prodotto 319209 è stato aggiunto al carrello.

Avec plaquette intermédiaire pour conducteurs ronds et plats jusqu'à 40 mm

Art. 321045 KS 8.10 FL40 STTZN

Non siete autorizzati per eseguire un download 321045.stp

Non siete autorizzati per eseguire un download 321045.igs

Non siete autorizzati per eseguire un download 321045.jt

Non siete autorizzati per eseguire un download 321045.dwg

Non siete autorizzati per eseguire un download 321045m_D.dxf

Prodotto 321045 è stato aggiunto al blocco note.

Prodotto 321045 è stato aggiunto al carrello.

Art. 321047 KS 8.10 FL40 CU

Non siete autorizzati per eseguire un download 321045.stp

Non siete autorizzati per eseguire un download 321045.igs

Non siete autorizzati per eseguire un download 321045.jt

Non siete autorizzati per eseguire un download 321045.dwg

Non siete autorizzati per eseguire un download 321045m_D.dxf

Prodotto 321047 è stato aggiunto al blocco note.

Prodotto 321047 è stato aggiunto al carrello.

Avec plaquette intermédiaire pour deux conducteurs ronds et plats jusqu'à 40 mm

Art. 319229 KS 7.10 7.10 FL40 ZP V4A

Non siete autorizzati per eseguire un download 319229.stp

Non siete autorizzati per eseguire un download 319229.igs

Non siete autorizzati per eseguire un download 319229.jt

Non siete autorizzati per eseguire un download 319229.dwg

Non siete autorizzati per eseguire un download 319229m_D.dxf

Prodotto 319229 è stato aggiunto al blocco note.

Prodotto 319229 è stato aggiunto al carrello.

Avec plaquette intermédiaire pour barres de terre / pointes de capture

Art. 319202 KS 8.10 16 FL30 ZP STTZN

Non siete autorizzati per eseguire un download 319202.stp

Non siete autorizzati per eseguire un download 319202.igs

Non siete autorizzati per eseguire un download 319202.jt

Non siete autorizzati per eseguire un download 319202.dwg

Non siete autorizzati per eseguire un download 319202m_D.dxf

Prodotto 319202 è stato aggiunto al blocco note.

Prodotto 319202 è stato aggiunto al carrello.

Art. 319219 KS 8.10 16 FL30 ZP V4A

Non siete autorizzati per eseguire un download 319202.stp

Non siete autorizzati per eseguire un download 319202.igs

Non siete autorizzati per eseguire un download 319202.jt

Non siete autorizzati per eseguire un download 319202.dwg

Non siete autorizzati per eseguire un download 319202m_D.dxf

Prodotto 319219 è stato aggiunto al blocco note.

Prodotto 319219 è stato aggiunto al carrello.

Sans plaquette intermédiaire pour conducteurs ronds et plats

Art. 318201 KS 8.10 FL30 STTZN

Non siete autorizzati per eseguire un download 318201.stp

Non siete autorizzati per eseguire un download 318201.igs

Non siete autorizzati per eseguire un download 318201.jt

Non siete autorizzati per eseguire un download 318201.dwg

Non siete autorizzati per eseguire un download 318201m_D.dxf

Prodotto 318201 è stato aggiunto al blocco note.

Prodotto 318201 è stato aggiunto al carrello.

Art. 318207 KS 8.10 FL30 CU

Non siete autorizzati per eseguire un download 318201.stp
