Raccords parallèles

Pour le raccordement parallèle de deux conducteurs.

Pour diamètres identiques avec une vis

2 Prodotti

Art. 306020 PV 7.10 FRM10X35 STTZN

GTIN (EAN) 4013364096264, Codice doganale (EU): 85359000, Peso lordo: 147.00 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 mm
Vis: M10 x 35 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 FRM10X35 STTZN
Référence: 306020
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/rd	7-10 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	7-10 mm
Vis	e M10 x 35 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,0 kA
Epaisseur - matériel	4 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 306020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306020 è stato aggiunto al carrello.

Apri Web-Shop

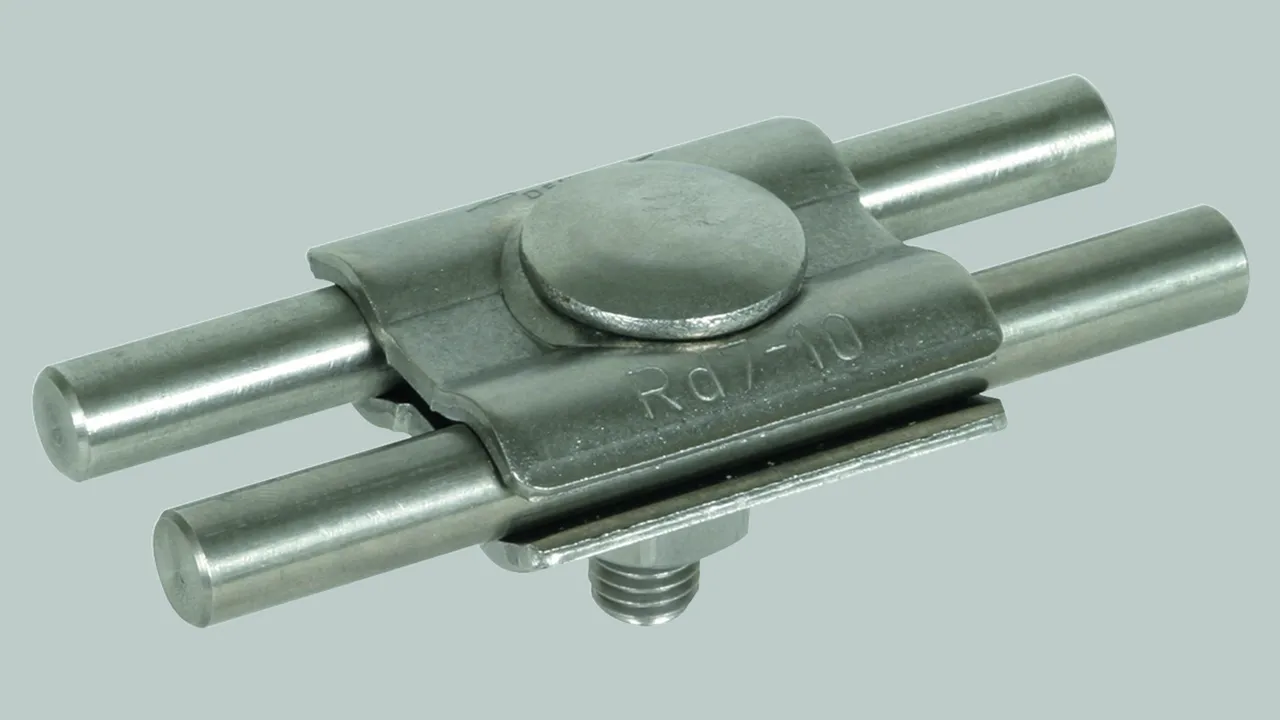

Art. 306029 PV 7.10 FRM10X35 V4A

GTIN (EAN) 4013364129467, Codice doganale (EU): 85359000, Peso lordo: 122.00 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 mm
Plage de serrage (multi-brins / câble): 25-120 mm2
Vis: M10 x 35 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 FRM10X35 V4A
Référence: 306029
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 mm
Plage de serrage (multi-brins / câble)	25-120 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	2,9 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 mm
Plage de serrage (multi-brins / câble)	25-120 mm²
Vis	e M10 x 35 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Type	également pour une utilisation en souterrain
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	2,9 kA
Epaisseur - matériel	3 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 306029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306029 è stato aggiunto al carrello.

Apri Web-Shop

Pour diamètres identiques avec deux vis

2 Prodotti

Art. 307000 PV 7.10 SKM8X20 STTZN

GTIN (EAN) 4013364024151, Codice doganale (EU): 85359000, Peso lordo: 107.00 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 mm
Vis: M8 x 20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 SKM8X20 STTZN
Référence: 307000
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/rd	7-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 307000 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 307000 è stato aggiunto al carrello.

Apri Web-Shop

Art. 307007 PV 7.10 SKM8X20 CU

GTIN (EAN) 4013364024168, Codice doganale (EU): 85359000, Peso lordo: 106.00 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

Matériau - borne: Cu
Plage de serrage rd/rd: 7-10 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Vis: M8 x 20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 SKM8X20 CU
Référence: 307007
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	Cu
Plage de serrage rd/rd	7-10 mm
Plage de serrage (multi-brins / câble)	16-95 mm²
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 307007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 307007 è stato aggiunto al carrello.

Apri Web-Shop

Pour différents diamètres avec une vis

2 Prodotti

Art. 306121 PV 6.22 FRM10X40 STBLANK

GTIN (EAN) 4013364284920, Codice doganale (EU): 85359000, Peso lordo: 163.16 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connecteur parallèle avec une vis St / tZn
Connecteur parallèle pour la connexion de deux conducteurs en disposition parallèle
Matériau - borne: St/nu
Plage de serrage rd/rd: 6-22 / 6-22 mm
Vis: M10 x 40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 6.22 FRM10X40 STBLANK
Référence: 306121
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/nu
Plage de serrage rd/rd	6-22 / 6-22 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/nu
Plage de serrage rd/rd	6-22 / 6-22 mm
Vis	e M10 x 40 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
Epaisseur - matériel	4 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 306121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306121 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306122 PV 6.22 FRM10X40 STTZN

GTIN (EAN) 4013364284937, Codice doganale (EU): 85359000, Peso lordo: 167.12 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connecteur parallèle avec une vis St / tZn
Connecteur parallèle pour la connexion de deux conducteurs en disposition parallèle
Matériau - borne: St/tZn
Plage de serrage rd/rd: 6-22 / 6-22 mm
Vis: M10 x 40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 6.22 FRM10X40 STTZN
Référence: 306122
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/rd	6-22 / 6-22 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	6-22 / 6-22 mm
Vis	e M10 x 40 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
Epaisseur - matériel	4 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 306122 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306122 è stato aggiunto al carrello.

Apri Web-Shop

Pour différents diamètres 4-10 mm avec deux vis

2 Prodotti

Art. 305000 PV 4.10 SKM8X30 STTZN

GTIN (EAN) 4013364041936, Codice doganale (EU): 85359000, Peso lordo: 148.00 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - borne: St/tZn
Plage de serrage rd/rd: 4-10 mm
Vis: M8 x 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 4.10 SKM8X30 STTZN
Référence: 305000
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	St/tZn
Plage de serrage rd/rd	4-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 305000 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 305000 è stato aggiunto al carrello.

Apri Web-Shop

Art. 305007 PV 4.10 SKM8X30 CU

GTIN (EAN) 4013364052307, Codice doganale (EU): 85369095, Peso lordo: 153.00 g, UM: 50.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - borne: Cu
Plage de serrage rd/rd: 4-10 mm
Plage de serrage (multi-brins / câble): 10-70 mm2
Vis: M8 x 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 4.10 SKM8X30 CU
Référence: 305007
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	Cu
Plage de serrage rd/rd	4-10 mm
Plage de serrage (multi-brins / câble)	10-70 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	4-10 mm
Plage de serrage (multi-brins / câble)	10-70 mm²
Vis	di M8 x 30 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 305007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 305007 è stato aggiunto al carrello.

Apri Web-Shop

Pour différents diamètres de conducteurs (petit)

Avec filetage dans la partie inférieure et contre-écrou M8.
Le courant de court-circuit indiqué dans le tableau est valable pour un conducteur 70 mm² en Cu.

1 Prodotto

Art. 306100 PV 5.12.5 SKM8X45 CU

GTIN (EAN) 4013364024113, Codice doganale (EU): 85359000, Peso lordo: 238.30 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - borne: Cu
Plage de serrage rd/rd: 5-12,5 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Vis: M8 x 45 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 5.12.5 SKM8X45 CU
Référence: 306100
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	Cu
Plage de serrage rd/rd	5-12,5 mm
Plage de serrage (multi-brins / câble)	16-95 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	5-12,5 mm
Plage de serrage (multi-brins / câble)	16-95 mm²
Vis	di M8 x 45 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 306100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306100 è stato aggiunto al carrello.

Apri Web-Shop

Pour différents diamètres de conducteurs (grand)

Avec filetage dans la partie inférieure et contre-écrou M10.
Le courant de court-circuit indiqué dans le tableau est valable pour un conducteur 70 mm² en Cu.

1 Prodotto

Art. 306101 PV 5.16 SKM10X50 CU

GTIN (EAN) 4013364024120, Codice doganale (EU): 85359000, Peso lordo: 412.00 g, UM: 25.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - borne: Cu
Plage de serrage rd/rd: 5-16 mm
Plage de serrage (multi-brins / câble): 16-150 mm2
Vis: M10 x 50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 5.16 SKM10X50 CU
Référence: 306101
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - borne	Cu
Plage de serrage rd/rd	5-16 mm
Plage de serrage (multi-brins / câble)	16-150 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	5-16 mm
Plage de serrage (multi-brins / câble)	16-150 mm²
Vis	di M10 x 50 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 306101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306101 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Raccords parallèles

Pour diamètres identiques avec une vis

Art. 306020 PV 7.10 FRM10X35 STTZN

Prodotto 306020 è stato aggiunto al blocco note.

Prodotto 306020 è stato aggiunto al carrello.

Art. 306029 PV 7.10 FRM10X35 V4A

Prodotto 306029 è stato aggiunto al blocco note.

Prodotto 306029 è stato aggiunto al carrello.

Pour diamètres identiques avec deux vis

Art. 307000 PV 7.10 SKM8X20 STTZN

Prodotto 307000 è stato aggiunto al blocco note.

Prodotto 307000 è stato aggiunto al carrello.

Art. 307007 PV 7.10 SKM8X20 CU

Prodotto 307007 è stato aggiunto al blocco note.

Prodotto 307007 è stato aggiunto al carrello.

Pour différents diamètres avec une vis

Art. 306121 PV 6.22 FRM10X40 STBLANK

Prodotto 306121 è stato aggiunto al blocco note.

Prodotto 306121 è stato aggiunto al carrello.

Art. 306122 PV 6.22 FRM10X40 STTZN

Prodotto 306122 è stato aggiunto al blocco note.

Prodotto 306122 è stato aggiunto al carrello.

Pour différents diamètres 4-10 mm avec deux vis

Art. 305000 PV 4.10 SKM8X30 STTZN

Prodotto 305000 è stato aggiunto al blocco note.

Prodotto 305000 è stato aggiunto al carrello.

Art. 305007 PV 4.10 SKM8X30 CU

Prodotto 305007 è stato aggiunto al blocco note.

Prodotto 305007 è stato aggiunto al carrello.

Pour différents diamètres de conducteurs (petit)

Art. 306100 PV 5.12.5 SKM8X45 CU

Prodotto 306100 è stato aggiunto al blocco note.

Prodotto 306100 è stato aggiunto al carrello.

Pour différents diamètres de conducteurs (grand)

Art. 306101 PV 5.16 SKM10X50 CU

Prodotto 306101 è stato aggiunto al blocco note.

Prodotto 306101 è stato aggiunto al carrello.

Raccords parallèles

Pour diamètres identiques avec une vis

Art. 306020 PV 7.10 FRM10X35 STTZN

Non siete autorizzati per eseguire un download 306020.stp

Non siete autorizzati per eseguire un download 306020.igs

Non siete autorizzati per eseguire un download 306020.jt

Non siete autorizzati per eseguire un download 306020.dwg

Non siete autorizzati per eseguire un download 306020m_D.dxf

Prodotto 306020 è stato aggiunto al blocco note.

Prodotto 306020 è stato aggiunto al carrello.

Art. 306029 PV 7.10 FRM10X35 V4A

Non siete autorizzati per eseguire un download 306020.stp

Non siete autorizzati per eseguire un download 306020.igs

Non siete autorizzati per eseguire un download 306020.jt

Non siete autorizzati per eseguire un download 306020.dwg

Non siete autorizzati per eseguire un download 306020m_D.dxf

Prodotto 306029 è stato aggiunto al blocco note.

Prodotto 306029 è stato aggiunto al carrello.

Pour diamètres identiques avec deux vis

Art. 307000 PV 7.10 SKM8X20 STTZN

Non siete autorizzati per eseguire un download 307000m_D.dxf

Prodotto 307000 è stato aggiunto al blocco note.

Prodotto 307000 è stato aggiunto al carrello.

Art. 307007 PV 7.10 SKM8X20 CU

Non siete autorizzati per eseguire un download 307007m_D.dxf

Prodotto 307007 è stato aggiunto al blocco note.

Prodotto 307007 è stato aggiunto al carrello.

Pour différents diamètres avec une vis

Art. 306121 PV 6.22 FRM10X40 STBLANK

Non siete autorizzati per eseguire un download 306121.stp

Non siete autorizzati per eseguire un download 306121.igs

Non siete autorizzati per eseguire un download 306121.jt

Non siete autorizzati per eseguire un download 306121.dwg

Non siete autorizzati per eseguire un download 306121_306122m_D.dxf

Prodotto 306121 è stato aggiunto al blocco note.

Prodotto 306121 è stato aggiunto al carrello.

Art. 306122 PV 6.22 FRM10X40 STTZN

Non siete autorizzati per eseguire un download 306122.stp

Non siete autorizzati per eseguire un download 306122.igs

Non siete autorizzati per eseguire un download 306122.jt

Non siete autorizzati per eseguire un download 306122.dwg

Non siete autorizzati per eseguire un download 306121_306122m_D.dxf

Prodotto 306122 è stato aggiunto al blocco note.

Prodotto 306122 è stato aggiunto al carrello.

Pour différents diamètres 4-10 mm avec deux vis

Art. 305000 PV 4.10 SKM8X30 STTZN

Non siete autorizzati per eseguire un download 305000.stp

Non siete autorizzati per eseguire un download 305000.igs

Non siete autorizzati per eseguire un download 305000.jt

Non siete autorizzati per eseguire un download 305000.dwg

Non siete autorizzati per eseguire un download 305000m_D.dxf

Prodotto 305000 è stato aggiunto al blocco note.

Prodotto 305000 è stato aggiunto al carrello.

Art. 305007 PV 4.10 SKM8X30 CU

Non siete autorizzati per eseguire un download 305000.stp

Non siete autorizzati per eseguire un download 305000.igs

Non siete autorizzati per eseguire un download 305000.jt

Non siete autorizzati per eseguire un download 305000.dwg

Non siete autorizzati per eseguire un download 305000m_D.dxf

Prodotto 305007 è stato aggiunto al blocco note.

Prodotto 305007 è stato aggiunto al carrello.

Pour différents diamètres de conducteurs (petit)

Art. 306100 PV 5.12.5 SKM8X45 CU

Non siete autorizzati per eseguire un download 306100.stp

Non siete autorizzati per eseguire un download 306100.igs

Non siete autorizzati per eseguire un download 306100.jt

Non siete autorizzati per eseguire un download 306100.dwg

Non siete autorizzati per eseguire un download 306100m_D.dxf

Prodotto 306100 è stato aggiunto al blocco note.

Prodotto 306100 è stato aggiunto al carrello.

Pour différents diamètres de conducteurs (grand)

Art. 306101 PV 5.16 SKM10X50 CU

Non siete autorizzati per eseguire un download 306101.stp

Non siete autorizzati per eseguire un download 306101.igs

Non siete autorizzati per eseguire un download 306101.jt

Non siete autorizzati per eseguire un download 306101.dwg

Non siete autorizzati per eseguire un download 306101m_D.dxf

Prodotto 306101 è stato aggiunto al blocco note.

Prodotto 306101 è stato aggiunto al carrello.
