Pointes de capture PRV/Al
:quality(98)/dehn.it/store/f/49618759/HDVORSCHAU/106214a2_16-9.jpg)
:quality(98)/dehn.it/store/f/49618759/HDVORSCHAU/106214a2_16-9.jpg)
Pour déterminer la distance de séparation (longueur de la tige d’écartement), le facteur matériel km = 0,7.
Diamètre 16 mm, résistant aux UV, couleur gris clair, plage de température permanente de -50 jusqu’à +100°C.

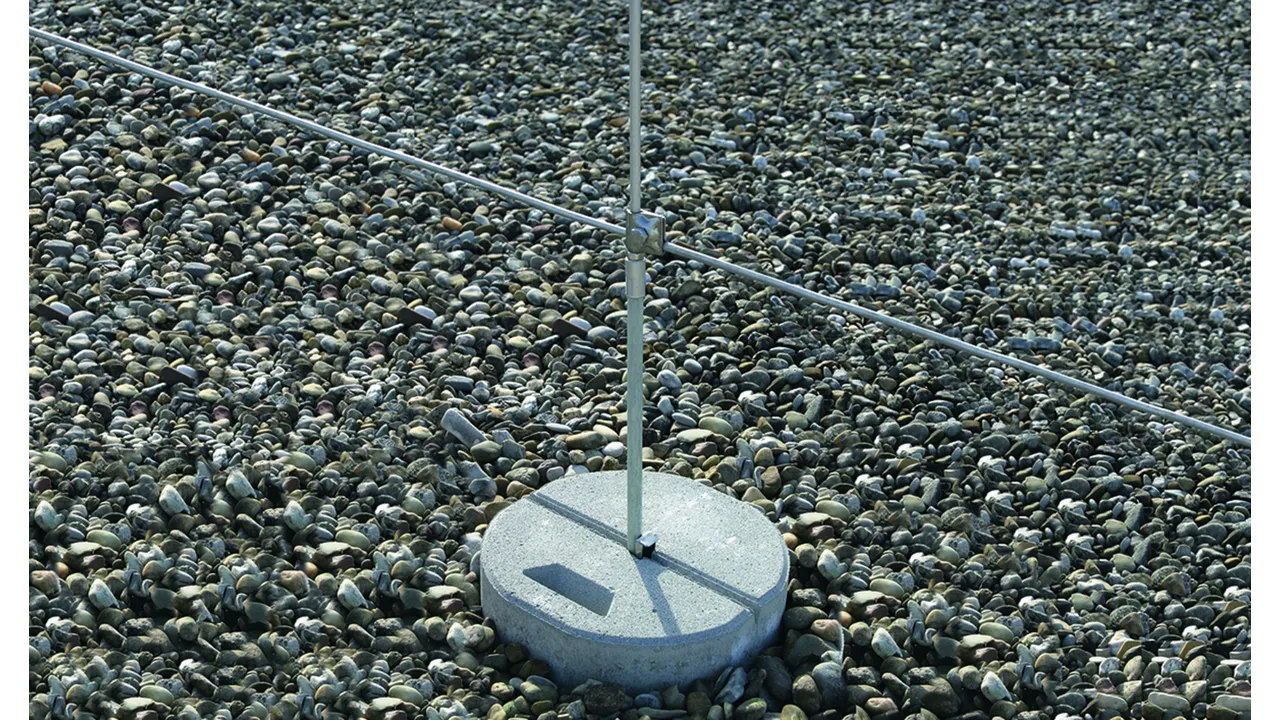

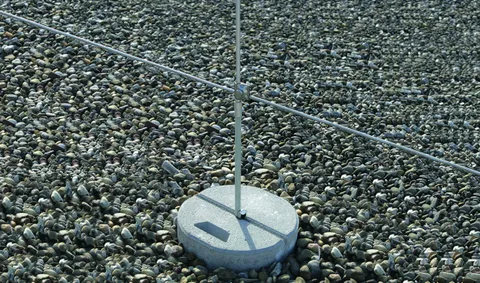

Les pointes de capture doivent être installées sur 2 plots béton (poids de 17 kg). Elles sont dimensionnées selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Les plots béton empilables (référence 102 010) et les plaques de protection (référence 102 050) doivent être commandés séparément.
Les pointes de capture PRV/Al satisfont les exigences de la norme DIN/IEC TS 62561-8.
Art. 106207 FS 16 10 1660 GFK AL
GTIN (EAN) 4013364127623, Codice doganale (EU): 85389099, Peso lordo: 493.00 g, UM: 10.00 pièce(s)
:quality(98)/dehn.it/store/f/49618770/HDVORSCHAU/106207k.jpg)
:quality(98)/dehn.it/store/f/49618770/HDVORSCHAU/106207k.jpg)
:quality(98)/dehn.it/store/f/49618771/HDVORSCHAU/106207m_D.jpg)
:quality(98)/dehn.it/store/f/49618771/HDVORSCHAU/106207m_D.jpg)
Caratteristiche tecniche
| Longueur totale (l1) | 1660 mm |
| Distance d'isolement (l2) | 635 mm |
| Matériau - pointe captrice / connecteur de fixation | Al |
| Vitesse de vent en rafales max. (1 socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm) | 114 km/h |
| Vitesse de vent en rafales max. (2 socles 17 kg, distance entre supports 1000 mm, Alu Ø8 mm) | 129 km/h |
| Norme | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
Art. 106210 FS 16 10 2000 GFK AL
GTIN (EAN) 4013364127630, Codice doganale (EU): 85389099, Peso lordo: 625.00 g, UM: 10.00 pièce(s)
:quality(98)/dehn.it/store/f/49618788/HDVORSCHAU/106207k.jpg)
:quality(98)/dehn.it/store/f/49618788/HDVORSCHAU/106207k.jpg)
:quality(98)/dehn.it/store/f/49618789/HDVORSCHAU/106207m_D.jpg)
:quality(98)/dehn.it/store/f/49618789/HDVORSCHAU/106207m_D.jpg)
Caratteristiche tecniche
| Longueur totale (l1) | 2000 mm |
| Distance d'isolement (l2) | 975 mm |
| Matériau - pointe captrice / connecteur de fixation | Al |
| Vitesse de vent en rafales max. (1 socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm) | 93 km/h |
| Vitesse de vent en rafales max. (2 socles 17 kg, distance entre supports 1000 mm, Alu Ø8 mm) | 105 km/h |
| Norme | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
Art. 106217 DIST 16 M10 675 GFK
GTIN (EAN) 4013364128811, Codice doganale (EU): 85389099, Peso lordo: 280.00 g, UM: 10.00 pièce(s)
Predecessore:quality(98)/dehn.it/store/f/49618800/HDVORSCHAU/106214.jpg)
:quality(98)/dehn.it/store/f/49618800/HDVORSCHAU/106214.jpg)
:quality(98)/dehn.it/store/f/49618801/HDVORSCHAU/106214m_D.jpg)
:quality(98)/dehn.it/store/f/49618801/HDVORSCHAU/106214m_D.jpg)
Caratteristiche tecniche
| Longueur totale (l1) | 675 mm |
| Distance d'isolement (l2) | 635 mm |
| Matériau - pointe captrice / connecteur de fixation | Al |
| Norme | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
Art. 106220 DIST 16 M10 1015 GFK
GTIN (EAN) 4013364128828, Codice doganale (EU): 85389099, Peso lordo: 410.00 g, UM: 10.00 pièce(s)
:quality(98)/dehn.it/store/f/49618827/HDVORSCHAU/106214.jpg)
:quality(98)/dehn.it/store/f/49618827/HDVORSCHAU/106214.jpg)
:quality(98)/dehn.it/store/f/49618828/HDVORSCHAU/106214m_D.jpg)
:quality(98)/dehn.it/store/f/49618828/HDVORSCHAU/106214m_D.jpg)
Caratteristiche tecniche
| Longueur totale (l1) | 1015 mm |
| Distance d'isolement (l2) | 975 mm |
| Matériau - pointe captrice / connecteur de fixation | Al |
| Norme | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
