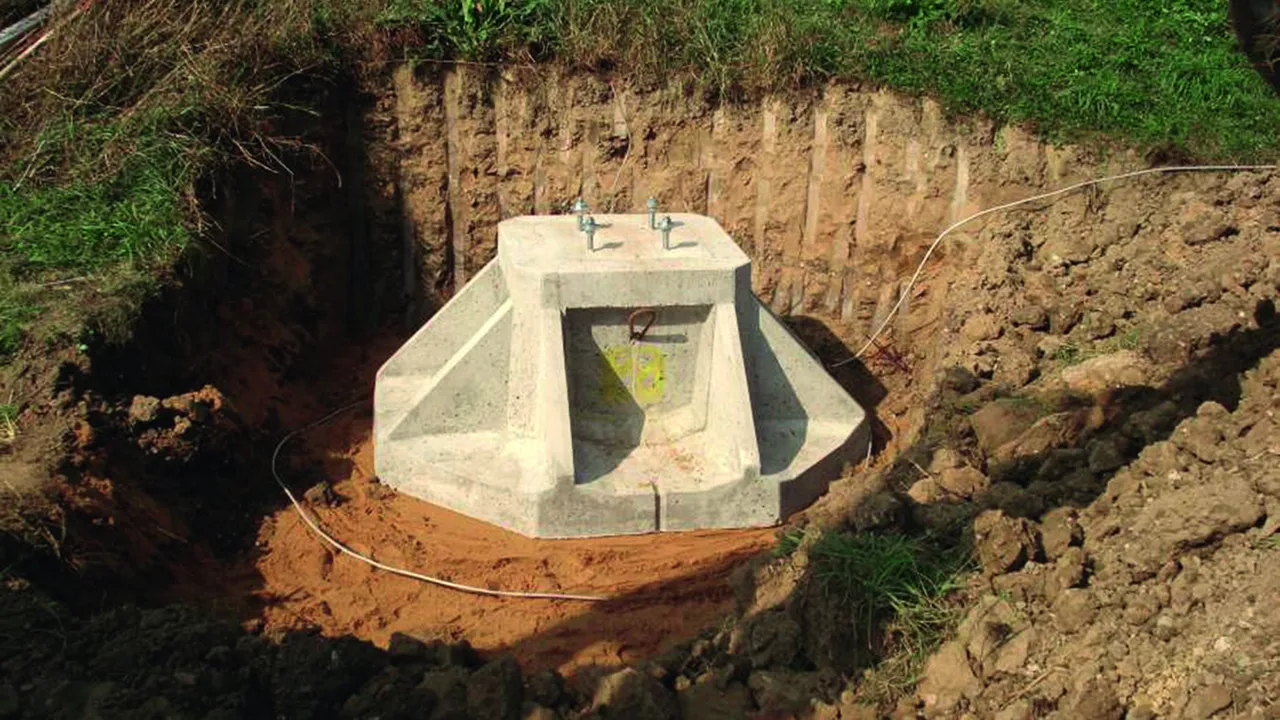

Fondation pour mâts de capture téléscopiques

Pour une installation simple du mât de capture téléscopique.
Pas de bétonnage nécessaire sur site.
Des indications plus précises relatives à ce produit et son montage peuvent être consultées dans la notice d'installation.

Version KöFU I

Pour mâts d’une hauteur au-dessus du sol de 13,35 à 19,35 m (références 103 013 / 103 016 / 103 019).
Platine de fixation : 400 x 400 mm.

1 Prodotto

Art. 103030 KÖFU I TBM FP400

GTIN (EAN) 4013364129917, Codice doganale (EU): 68109100, Peso lordo: 2620.00 kg, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 103030.stp

      Non siete autorizzati per eseguire un download 103030.stp

      Login
    • 103030.igs

      Non siete autorizzati per eseguire un download 103030.igs

      Login
    • 103030.jt

      Non siete autorizzati per eseguire un download 103030.jt

      Login
    • 103030.dwg

      Non siete autorizzati per eseguire un download 103030.dwg

      Login
    • 103030m_E.dxf

      Non siete autorizzati per eseguire un download 103030m_E.dxf

      Login

Matériau: béton (C50/60)
Dimensions: 1800 x 2000 x 850 mm
Poids: env. 2,5 t

produit : DEHN
Type: KÖFU I TBM FP400
Référence: 103030
ou équivalent



Caratteristiche tecniche

Matériau béton (C50/60)
Dimensions 1800 x 2000 x 850 mm
Poids env. 2,5 t

Prodotto 103030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103030 è stato aggiunto al carrello.

Apri Web-Shop

Version KöFU II

Pour mâts d’une hauteur au-dessus du sol de 22,35 à 24,85 m (références 103 022 ou 103 025).
Platine de fixation : 565 x 565 mm.

1 Prodotto

Art. 103031 KÖFU II TBM FP565

GTIN (EAN) 4013364129924, Codice doganale (EU): 68109100, Peso lordo: 4900.00 kg, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 103031.stp

      Non siete autorizzati per eseguire un download 103031.stp

      Login
    • 103031.igs

      Non siete autorizzati per eseguire un download 103031.igs

      Login
    • 103031.jt

      Non siete autorizzati per eseguire un download 103031.jt

      Login
    • 103031.dwg

      Non siete autorizzati per eseguire un download 103031.dwg

      Login
    • 103031m_E.dxf

      Non siete autorizzati per eseguire un download 103031m_E.dxf

      Login

Matériau: béton (C50/60)
Dimensions: 2400 x 2400 x 1010 mm
Poids: env. 4,9 t

produit : DEHN
Type: KÖFU II TBM FP565
Référence: 103031
ou équivalent



Caratteristiche tecniche

Matériau béton (C50/60)
Dimensions 2400 x 2400 x 1010 mm
Poids env. 4,9 t

Prodotto 103031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103031 è stato aggiunto al carrello.

Apri Web-Shop
