Supports pour pointes de capture D40 et DEHNcon-H

Support de fixation murale pour montage horizontal

1 Prodotto

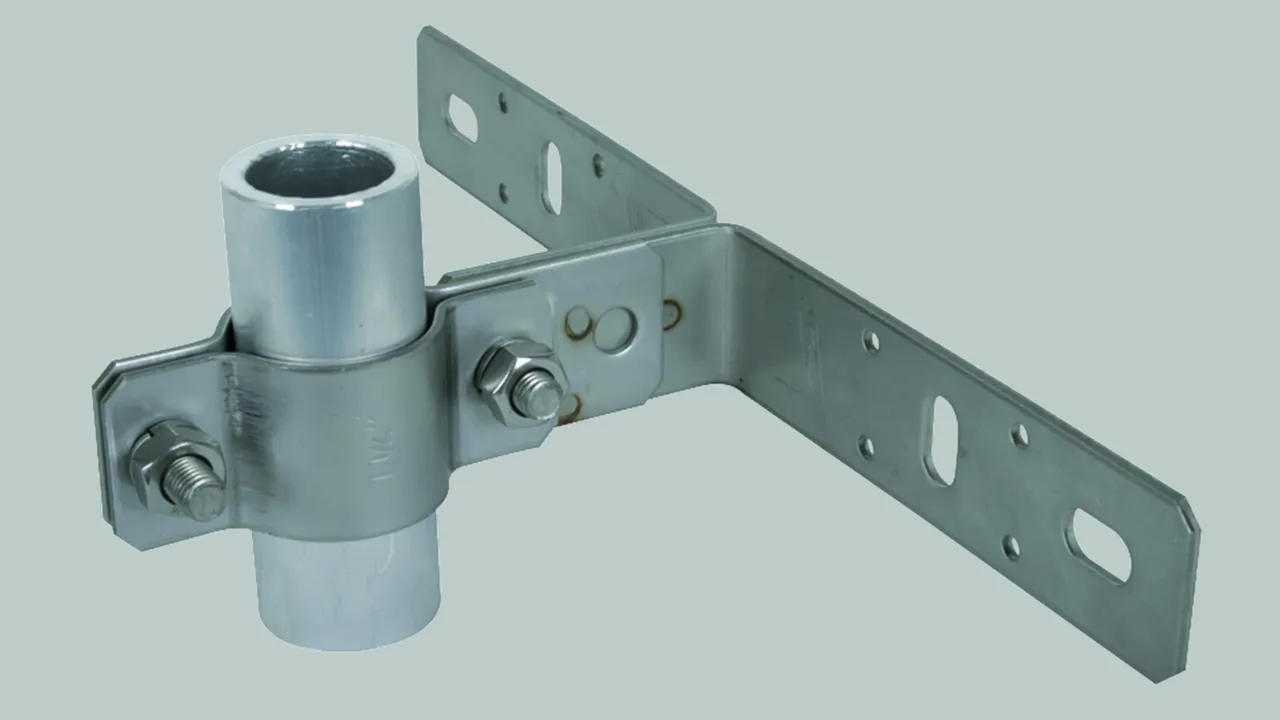

Art. 105140 WB D40 WA V2A

GTIN (EAN) 4013364112650, Codice doganale (EU): 85389099, Peso lordo: 653.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 11 x 20 mm
Distance au mur: 80 mm
Plage de serrage - pointe de capture: 40 mm

produit : DEHN
Type: WB D40 WA V2A
Référence: 105140
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Fixation	[8x] Ø5,1 / [4x] 11 x 20 mm
Distance au mur	80 mm
Plage de serrage - pointe de capture	40 mm

Prodotto 105140 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105140 è stato aggiunto al carrello.

Apri Web-Shop

Support de fixation murale pour montage vertical

2 Prodotti

Art. 105342 WB D40.50 SE WA46 V2A

GTIN (EAN) 4013364111141, Codice doganale (EU): 85389099, Peso lordo: 514.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur: 46 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 SE WA46 V2A
Référence: 105342
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur	46 mm
Plage de serrage - pointe de capture	40-50 mm

Prodotto 105342 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105342 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105348 WB D40.50 SE WA110 V2A

GTIN (EAN) 4013364287013, Codice doganale (EU): 85389099, Peso lordo: 540.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Support de fixation murale pour pointe de capture D40 et DEHNcon-H INOX montage vertical
Support de fixation murale pour pointe de capture D40 et DEHNcon-H
pour la fixation des pointes de capture D40
ou les tubes de support sur la structure à protéger ou sur le mur
Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur: 110 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 SE WA110 V2A
Référence: 105348
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur	110 mm
Plage de serrage - pointe de capture	40-50 mm

Prodotto 105348 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105348 è stato aggiunto al carrello.

Apri Web-Shop

Support de fixation murale avec plage de réglage de 150 à 200 mm

Pour la fixation de tubes supports ou pointes de capture D40 / D50 avec attache double pour le raccordement de 2 conducteurs rd 8-10 mm.

1 Prodotto

Art. 105344 WB D40.50 V150.200 V2A

GTIN (EAN) 4013364147300, Codice doganale (EU): 85389099, Peso lordo: 1.52 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 150-200 mm
Plage de serrage rd: 8-10 mm
Plage de serrage - pointe de capture: 40-50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: WB D40.50 V150.200 V2A
Référence: 105344
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Fixation	[4x] 12 x 26 mm
Distance au mur	150-200 mm
Plage de serrage rd	8-10 mm
Plage de serrage - pointe de capture	40-50 mm
Normes	NF EN 62561-1

Prodotto 105344 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105344 è stato aggiunto al carrello.

Apri Web-Shop

Equerre de fixation murale avec plage de réglage de 230 à 1300 mm

3 Prodotti

Art. 105347 WB D40.50 V230.400 STTZN V2A

GTIN (EAN) 4013364278554, Codice doganale (EU): 85389099, Peso lordo: 2.42 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Equerre de fixation pour pointe de capture D40 et DEHNcon-H avec plage de réglage
Equerre de fixation pour pointe de capture D40 et DEHNcon-H
pour la fixation des pointe de capture D40
ou les tubes de support sur la structure à protéger ou sur le mur
Plage de réglage 240-400 mm
Matériau: St/tZn / INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 230-400 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 V230.400 STTZN V2A
Référence: 105347
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn / INOX
Fixation	[4x] 12 x 26 mm
Distance au mur	230-400 mm
Plage de serrage - pointe de capture	40-50 mm

Prodotto 105347 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105347 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105343 WB D40.50 V400.700 STTZN V2A

GTIN (EAN) 4013364118515, Codice doganale (EU): 85389099, Peso lordo: 3.60 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: St/tZn / INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 400-700 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 V400.700 STTZN V2A
Référence: 105343
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn / INOX
Fixation	[4x] 12 x 26 mm
Distance au mur	400-700 mm
Plage de serrage - pointe de capture	40-50 mm

Prodotto 105343 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105343 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN (EAN) 4013364288614, Codice doganale (EU): 85389099, Peso lordo: 5.80 kg, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Equerre de fixation pour pointe de capture D40 et DEHNcon-H avec plage de réglage
Equerre de fixation pour pointe de capture D40 et DEHNcon-H
pour la fixation des pointe de capture D40
ou les tubes de support sur la structure à protéger ou sur le mur
Plage de réglage 700-1300 mm
Matériau: St/tZn / INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 700-1300 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 V700.1300 STTZN V2A
Référence: 105349
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	St/tZn / INOX
Fixation	[4x] 12 x 26 mm
Distance au mur	700-1300 mm
Plage de serrage - pointe de capture	40-50 mm

Prodotto 105349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105349 è stato aggiunto al carrello.

Apri Web-Shop

Fixation sur garde-corps

1 Prodotto

Art. 105354 BS D40.50 D48.60 V2A

GTIN (EAN) 4013364098725, Codice doganale (EU): 85389099, Peso lordo: 637.00 g, UM: 5.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Plage de serrage - Ø tube : 48-60 mm (1 1/2 -2")
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: BS D40.50 D48.60 V2A
Référence: 105354
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - Ø tube	48-60 mm (1 ¹/₂-2")
Plage de serrage - pointe de capture	40-50 mm

Prodotto 105354 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105354 è stato aggiunto al carrello.

Apri Web-Shop

Fixation de garde-corps avec entretoise

Avec une longueur d’entretoise de 95 mm, pour compenser la fixation des antennes.

1 Prodotto

Art. 105162 BSC D40 DS95 D45.65 V2A

GTIN (EAN) 4013364146433, Codice doganale (EU): 85389099, Peso lordo: 600.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Fixation de garde-corps pour la fixation des tubes de support
Fixations de garde-corps pour la fixation des tubes de support
ou les tirants D40 sur les éléments de construction
par exemple, tubes de garde-corps
Matériau: INOX
Plage de serrage - Ø tube : 45-65 mm (11/2-2'')
Plage de serrage - pointe de capture: 40-50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BSC D40 DS95 D45.65 V2A
Référence: 105162
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - Ø tube	45-65 mm (1¹/₂-2'')
Plage de serrage - pointe de capture	40-50 mm
Longueur - pièce d'écartement	95 mm
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Prodotto 105162 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105162 è stato aggiunto al carrello.

Apri Web-Shop

Bride de fixation avec bande de serrage

Lors de l'utilisation de deux brides de fixation, la résistance mécanique ainsi que la tenue au courant de foudre de 100 kA (10/350 µs) sont assurées.

1 Prodotto

Art. 105160 BSC D40.50 SB50.300 V2A

GTIN (EAN) 4013364113022, Codice doganale (EU): 85389099, Peso lordo: 506.20 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau: INOX
Plage de serrage - Ø tube : 50-300 mm
Plage de serrage - pointe de capture: 40-50 mm
Dimensions - bande: 25 x 0,3 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BSC D40.50 SB50.300 V2A
Référence: 105160
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - Ø tube	50-300 mm
Plage de serrage - pointe de capture	40-50 mm
Dimensions - bande (l x p)	25 x 0,3 mm
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Prodotto 105160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105160 è stato aggiunto al carrello.

Apri Web-Shop

Collier de fixation avec bande de serrage et entretoise

Avec une longue pièce d'écartement supplémentaire pour égaliser la distance entre le mât et l'antenne.

1 Prodotto

Art. 105163 BS D40.50 DS95 SB50.300 V2A

GTIN (EAN) 4013364248281, Codice doganale (EU): 85389099, Peso lordo: 601.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Collier de fixation avec bande de serrage avec entretoise longue INOX
Collier de fixation avec bande de serrage pour la fixation des tubes de support
sur des éléments de construction
par exemple, mâts d'antenne
avec entretoise supplémentaire 95 mm,
équilibre sur le mât
Matériau: INOX
Plage de serrage - Ø tube : 50-300 mm
Plage de serrage - pointe de capture: 40-50 mm
Dimensions - bande: 25 x 3,0 mm

produit : DEHN
Type: BS D40.50 DS95 SB50.300 V2A
Référence: 105163
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Plage de serrage - Ø tube	50-300 mm
Plage de serrage - pointe de capture	40-50 mm
Dimensions - bande (l x p)	25 x 3,0 mm
Longueur - pièce d'écartement	95 mm

Prodotto 105163 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105163 è stato aggiunto al carrello.

Apri Web-Shop

Supports pour pointes de capture D40 et DEHNcon-H

Support de fixation murale pour montage horizontal

Art. 105140 WB D40 WA V2A

Non siete autorizzati per eseguire un download 105140.stp

Non siete autorizzati per eseguire un download 105140.igs

Non siete autorizzati per eseguire un download 105140.jt

Non siete autorizzati per eseguire un download 105140.dwg

Non siete autorizzati per eseguire un download 105140m_D.dxf

Prodotto 105140 è stato aggiunto al blocco note.

Prodotto 105140 è stato aggiunto al carrello.

Support de fixation murale pour montage vertical

Art. 105342 WB D40.50 SE WA46 V2A

Non siete autorizzati per eseguire un download 105342.stp

Non siete autorizzati per eseguire un download 105342.igs

Non siete autorizzati per eseguire un download 105342.jt

Non siete autorizzati per eseguire un download 105342.dwg

Non siete autorizzati per eseguire un download 105342m_D.dxf

Prodotto 105342 è stato aggiunto al blocco note.

Prodotto 105342 è stato aggiunto al carrello.

Art. 105348 WB D40.50 SE WA110 V2A

Non siete autorizzati per eseguire un download 105348.stp

Non siete autorizzati per eseguire un download 105348.igs

Non siete autorizzati per eseguire un download 105348.jt

Non siete autorizzati per eseguire un download 105348.dwg

Non siete autorizzati per eseguire un download 105348m_D.dxf

Prodotto 105348 è stato aggiunto al blocco note.

Prodotto 105348 è stato aggiunto al carrello.

Support de fixation murale avec plage de réglage de 150 à 200 mm

Art. 105344 WB D40.50 V150.200 V2A

Non siete autorizzati per eseguire un download 105344.stp

Non siete autorizzati per eseguire un download 105344.igs

Non siete autorizzati per eseguire un download 105344.jt

Non siete autorizzati per eseguire un download 105344.dwg

Non siete autorizzati per eseguire un download 105344m_D.dxf

Prodotto 105344 è stato aggiunto al blocco note.

Prodotto 105344 è stato aggiunto al carrello.

Equerre de fixation murale avec plage de réglage de 230 à 1300 mm

Art. 105347 WB D40.50 V230.400 STTZN V2A

Non siete autorizzati per eseguire un download 105347.stp

Non siete autorizzati per eseguire un download 105347.igs

Non siete autorizzati per eseguire un download 105347.jt

Non siete autorizzati per eseguire un download 105347.dwg

Non siete autorizzati per eseguire un download 105347m_D.dxf

Prodotto 105347 è stato aggiunto al blocco note.

Prodotto 105347 è stato aggiunto al carrello.

Art. 105343 WB D40.50 V400.700 STTZN V2A

Non siete autorizzati per eseguire un download 105343.stp

Non siete autorizzati per eseguire un download 105343.igs

Non siete autorizzati per eseguire un download 105343.jt

Non siete autorizzati per eseguire un download 105343.dwg

Non siete autorizzati per eseguire un download 105343m_D.dxf

Prodotto 105343 è stato aggiunto al blocco note.

Prodotto 105343 è stato aggiunto al carrello.

Art. 105349 WB D40.50 V700.1300 STTZN V2A

Non siete autorizzati per eseguire un download 105349.stp

Non siete autorizzati per eseguire un download 105349.igs

Non siete autorizzati per eseguire un download 105349.jt

Non siete autorizzati per eseguire un download 105349.dwg

Non siete autorizzati per eseguire un download 105349m_D.dxf

Prodotto 105349 è stato aggiunto al blocco note.

Prodotto 105349 è stato aggiunto al carrello.

Fixation sur garde-corps

Art. 105354 BS D40.50 D48.60 V2A

Non siete autorizzati per eseguire un download 105354.stp

Non siete autorizzati per eseguire un download 105354.igs

Non siete autorizzati per eseguire un download 105354.jt

Non siete autorizzati per eseguire un download 105354.dwg

Non siete autorizzati per eseguire un download 105354m_D.dxf

Prodotto 105354 è stato aggiunto al blocco note.

Prodotto 105354 è stato aggiunto al carrello.

Fixation de garde-corps avec entretoise

Art. 105162 BSC D40 DS95 D45.65 V2A

Non siete autorizzati per eseguire un download 105162.stp

Non siete autorizzati per eseguire un download 105162.igs

Non siete autorizzati per eseguire un download 105162.jt

Non siete autorizzati per eseguire un download 105162.dwg

Non siete autorizzati per eseguire un download 105162m_D.dxf

Prodotto 105162 è stato aggiunto al blocco note.

Prodotto 105162 è stato aggiunto al carrello.

Bride de fixation avec bande de serrage
