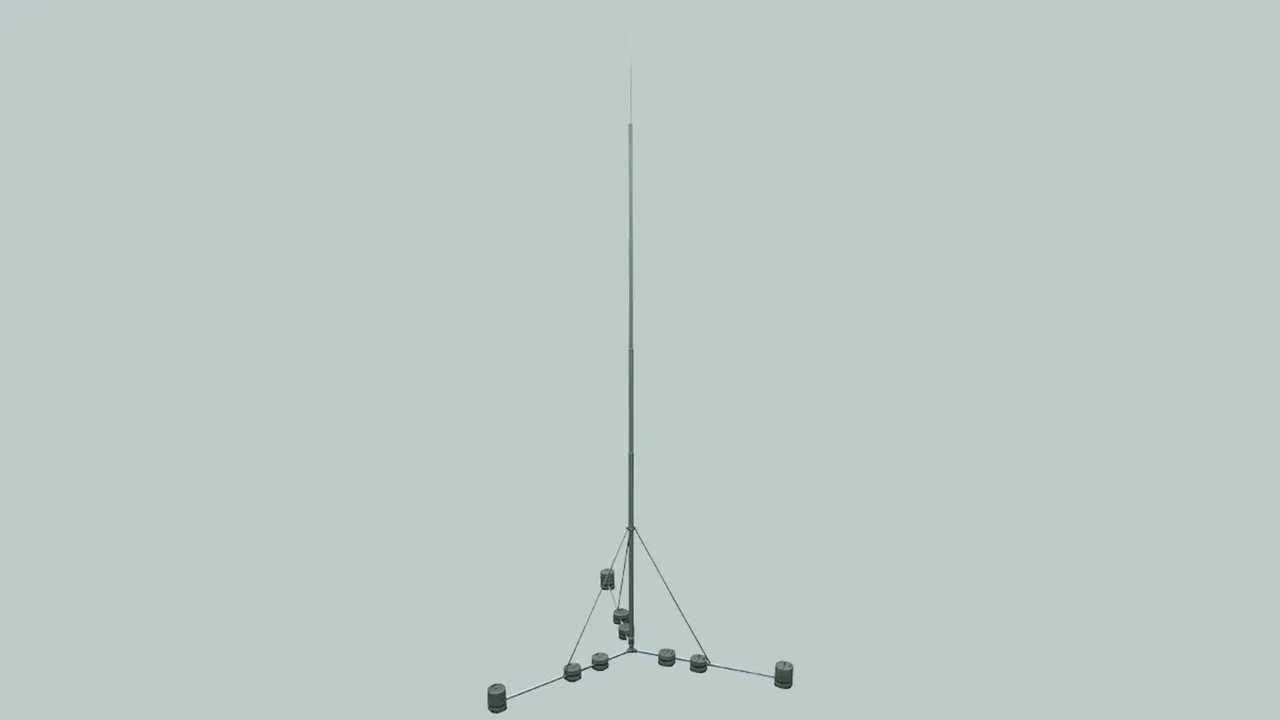

Pointes de capture autoportantes 12 jusqu'à 14 m

Avec trépied pour la protection de structures, avec adaptation à la pente du toit jusqu'à 5° max.
Les plots béton empilables (réf. 102 075 ou 102 010) et les plaques de protection (réf. 102 060 ou 102 050) doivent être commandés séparément.

Les tubes avec rétrécissement sont enfichés puis vissés. La longueur des mâts lors du transport est d'environ 4500 mm.

Eléments :
tube en aluminium avec rétrécissement :
– Tube Ø100 x 5 mm, longueur env. 4000 mm
– Tube Ø90 x 3 mm, longueur env. 2000 mm
– Tube Ø80 x 3 mm + Ø70 x 3 mm, longueur env. 2000 mm
– En option tube Ø40 x 5 mm, longueur env. 2000 mm
– Pointe de capture en Al
– Attache double pour 2 conducteurs rd 8-10 mm
– Trépied pour plots béton à clavettes, entretoise en INOX 20 x 20 x 2 mm inclus

Remarque: Les charges de toit autorisées doivent être respectées et, si nécessaire, clarifiées avec l'entrepreneur.

Hauteur utile de 12 m

1 Prodotto

Art. 105922 FS D100 10 12M AL DBS STTZN

GTIN (EAN) 4013364240520, Codice doganale (EU): 85389099, Peso lordo: 97.42 kg, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105922.stp

      Non siete autorizzati per eseguire un download 105922.stp

      Login
    • 105922.igs

      Non siete autorizzati per eseguire un download 105922.igs

      Login
    • 105922.jt

      Non siete autorizzati per eseguire un download 105922.jt

      Login
    • 105922.dwg

      Non siete autorizzati per eseguire un download 105922.dwg

      Login
    • 105922m_D.dxf

      Non siete autorizzati per eseguire un download 105922m_D.dxf

      Login
Tige de capture libre Hauteur 12 m
Tige de capture libre 12 m avec support à trépied rabattable
pour la protection de structures de toit plus grandes
ou pour l’érection sur un sol solide sans travaux de fondation.

Adaptation à la pente de toit jusqu’à 5° max.

Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 170 km/h.
Les plots béton empilables (référence 102 010) et les plaques de protection (référence 102 050) doivent être commandés séparément.

Hauteur: 12000 mm
Rayon: 3000 mm
Vitesse du vent/rafales max. - 18 plots à 17 kg: 129 km/h
Vitesse du vent/rafales max. - 21 plots à 17 kg: 149 km/h
Vitesse du vent/rafales max. - 24 plots à 17 kg: 170 km/h
Encombrement - trépied: 4920 x 5640 mm
Matériau - trépied: St/tZn
Matériau - mât de capture / pointe de capture: Al
Normes: NF EN 62561-(1+2)
Charge de surface - 18 plots à 17 kg: env. 420 kg
Charge de surface - 21 plots à 17 kg: env. 475 kg
Charge de surface - 24 plots à 17 kg: env. 525 kg

produit : DEHN
Type: FS D100 10 12M AL DBS STTZN
Référence: 105922
ou équivalent

Certificati



Caratteristiche tecniche

Hauteur 12000 mm
Rayon 3000 mm
Vitesse du vent/rafales max. - 18 plots à 17 kg 129 km/h
Vitesse du vent/rafales max. - 21 plots à 17 kg 149 km/h
Vitesse du vent/rafales max. - 24 plots à 17 kg 170 km/h
Encombrement - trépied 4920 x 5640 mm
Matériau - trépied St/tZn
Matériau - mât de capture / pointe de capture Al
Normes NF EN 62561-(1+2)
Charge de surface - 18 plots à 17 kg env. 420 kg
Charge de surface - 21 plots à 17 kg env. 475 kg
Charge de surface - 24 plots à 17 kg env. 525 kg

Prodotto 105922 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105922 è stato aggiunto al carrello.

Apri Web-Shop

Hauteur utile de 13m

1 Prodotto

Art. 105923 FS D100 10 13M AL DBS STTZN

GTIN (EAN) 4013364242081, Codice doganale (EU): 85389099, Peso lordo: 98.42 kg, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 105923.stp

      Non siete autorizzati per eseguire un download 105923.stp

      Login
    • 105923.igs

      Non siete autorizzati per eseguire un download 105923.igs

      Login
    • 105923.jt

      Non siete autorizzati per eseguire un download 105923.jt

      Login
    • 105923.dwg

      Non siete autorizzati per eseguire un download 105923.dwg

      Login
    • 105923m_D.dxf

      Non siete autorizzati per eseguire un download 105923m_D.dxf

      Login
Tige de capture libre Hauteur 13 m
Tige de capture libre 13 m avec support à trépied rabattable
pour la protection de structures de toit plus grandes
ou pour l’érection sur un sol solide sans travaux de fondation.

Adaptation à la pente de toit jusqu’à 5° max.

Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 149 km/h.
Les plots béton empilables (référence 102 010) et les plaques de protection (référence 102 050) doivent être commandés séparément.

Hauteur: 13000 mm
Rayon: 3000 mm
Vitesse du vent/rafales max. - 18 plots à 17 kg: 124 km/h
Vitesse du vent/rafales max. - 21 plots à 17 kg: 137 km/h
Vitesse du vent/rafales max. - 24 plots à 17 kg: 149 km/h
Encombrement - trépied: 4920 x 5640 mm
Matériau - trépied: St/tZn
Matériau - mât de capture / pointe de capture: Al
Normes: NF EN 62561-(1+2)
Charge de surface - 18 plots à 17 kg: env. 421 kg
Charge de surface - 21 plots à 17 kg: env. 476 kg
Charge de surface - 24 plots à 17 kg: env. 526 kg

produit : DEHN
Type: FS D100 10 13M AL DBS STTZN
Référence: 105923
ou équivalent

Certificati



Caratteristiche tecniche

Hauteur 13000 mm
Rayon 3000 mm
Vitesse du vent/rafales max. - 18 plots à 17 kg 124 km/h
Vitesse du vent/rafales max. - 21 plots à 17 kg 137 km/h
Vitesse du vent/rafales max. - 24 plots à 17 kg 149 km/h
Encombrement - trépied 4920 x 5640 mm
Matériau - trépied St/tZn
Matériau - mât de capture / pointe de capture Al
Normes NF EN 62561-(1+2)
Charge de surface - 18 plots à 17 kg env. 421 kg
Charge de surface - 21 plots à 17 kg env. 476 kg
Charge de surface - 24 plots à 17 kg env. 526 kg

Prodotto 105923 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105923 è stato aggiunto al carrello.

Apri Web-Shop

Hauteur utile de 14 m

1 Prodotto

Art. 105924 FS D100 10 14M AL DBS STTZN

GTIN (EAN) 4013364242104, Codice doganale (EU): 85389099, Peso lordo: 103.42 kg, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105924.stp

      Non siete autorizzati per eseguire un download 105924.stp

      Login
    • 105924.igs

      Non siete autorizzati per eseguire un download 105924.igs

      Login
    • 105924.jt

      Non siete autorizzati per eseguire un download 105924.jt

      Login
    • 105924.dwg

      Non siete autorizzati per eseguire un download 105924.dwg

      Login
    • 105924m_D.dxf

      Non siete autorizzati per eseguire un download 105924m_D.dxf

      Login
Tige de capture libre Hauteur 14 m
Tige de capture libre 14 m avec support à trépied rabattable
pour la protection de structures de toit plus grandes
ou pour l’érection sur un sol solide sans travaux de fondation.

Adaptation à la pente de toit jusqu’à 5° max.

Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 145 km/h.
Les plots béton empilables (référence 102 010) et les plaques de protection (référence 102 050) doivent être commandés séparément.

Hauteur: 14000 mm
Rayon: 3000 mm
Vitesse du vent/rafales max. - 18 plots à 17 kg: 117 km/h
Vitesse du vent/rafales max. - 21 plots à 17 kg: 132 km/h
Vitesse du vent/rafales max. - 24 plots à 17 kg: 145 km/h
Encombrement - trépied: 4920 x 5640 mm
Matériau - trépied: St/tZn
Matériau - mât de capture / pointe de capture: Al
Normes: NF EN 62561-(1+2)
Charge de surface - 18 plots à 17 kg: env. 430 kg
Charge de surface - 21 plots à 17 kg: env. 481 kg
Charge de surface - 24 plots à 17 kg: env. 532 kg

produit : DEHN
Type: FS D100 10 14M AL DBS STTZN
Référence: 105924
ou équivalent

Certificati



Caratteristiche tecniche

Hauteur 14000 mm
Rayon 3000 mm
Vitesse du vent/rafales max. - 18 plots à 17 kg 117 km/h
Vitesse du vent/rafales max. - 21 plots à 17 kg 132 km/h
Vitesse du vent/rafales max. - 24 plots à 17 kg 145 km/h
Encombrement - trépied 4920 x 5640 mm
Matériau - trépied St/tZn
Matériau - mât de capture / pointe de capture Al
Normes NF EN 62561-(1+2)
Charge de surface - 18 plots à 17 kg env. 430 kg
Charge de surface - 21 plots à 17 kg env. 481 kg
Charge de surface - 24 plots à 17 kg env. 532 kg
