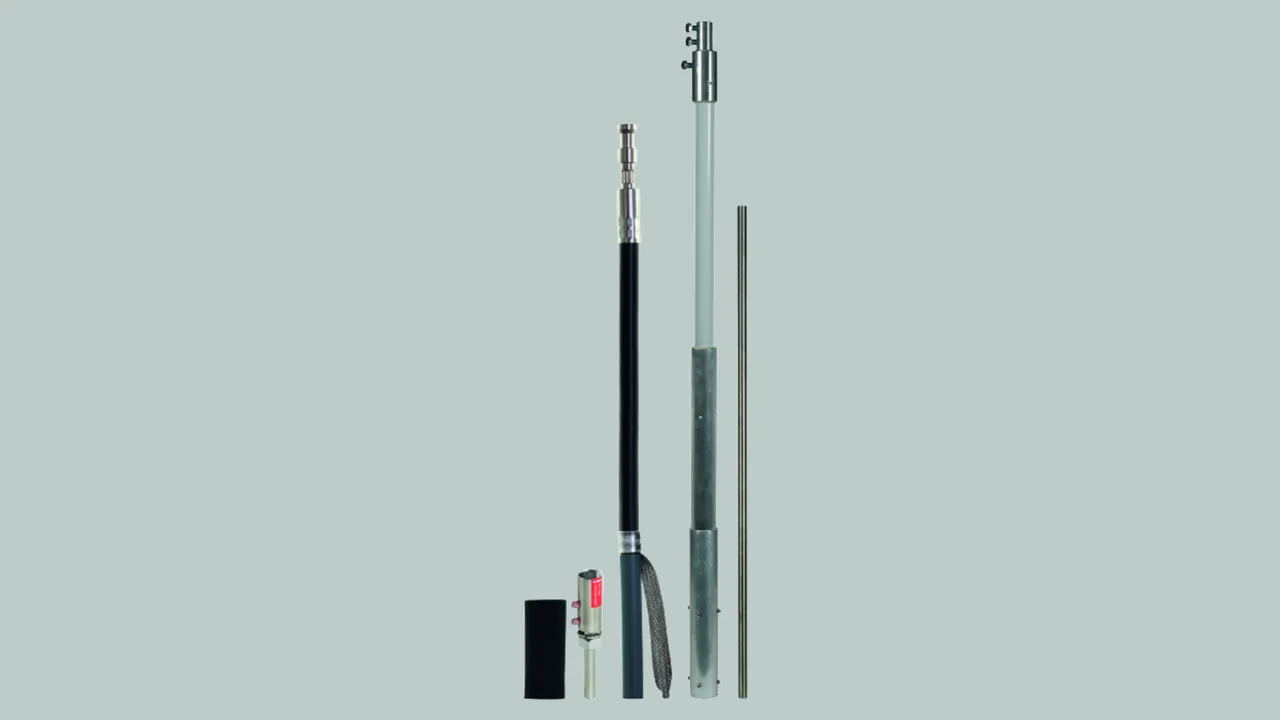

Mât de capture pour la pose sous le toit du conducteur HVI light

Pour le montage sur les supports de toit.Avec emplacement pour fixer un conducteur HVI light dans le tube support. Le conducteur HVI light passera dans le tube de soutien pour être posé sous le toit.Avantages :
  • Pose sous le toit, pas de conducteur visible à l'extérieur du bâtiment
  • Montage simple
  • Pas de contraintes mécaniques, par ex : à cause de la neige
Longueur de commande minimale : 6 m. Veuillez indiquer la longueur du conducteur lors de la commande.Du fait de sa fabrication sur commande (confectionné en fonction de la longueur souhaitée), ce conducteur ne peut pas être repris.

Conducteur DEHNcon-H / HVI light dans le tube support avec pointe captrice

Avec terminaison placée à l'intérieur et pointe captrice Ø10 mm.

1 Prodotto

Art. 819243 HVI LI 20 L6M SR2875 FSP1000 DSH GFK AL

GTIN (EAN) 4013364255951, Codice doganale (EU): 85389099, Peso lordo: 9.24 kg, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

Mât de capture pour la pose sous le toit du conducteur HVI light
Mât de capture pour conducteur HVI light et pointe de capture
pour une pose sous le toit pour le montage sur le support de chevron
Le conducteur HVI light passe dans le tube de soutien du support de chevron
et est posé dans la zone du contre-lattage/lattage de toit.
Les tubes supports sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Conducteur HVI light DEHNcon-H dans tube support, avec zone de terminaison spéciale placée à l’intérieur et pointe de capture Ø10 mm Longueur 1000 m

Matériau - tube support: PRV/Al
Longueur - tube support: 2875 mm
Couleur - conducteur: gris ●
Matériau - conducteur: Cu
Distance de séparation équivalente s (dans l'air) : ≤ 45 cm
Commande min.: 6 m
Vitesse de vent/rafales max.: 149 km/h
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: HVI LI 20 L6M SR2875 FSP1000 DSH GFK AL
Référence: 819243
ou équivalent

Certificati



Caratteristiche tecniche

Matériau - tube support PRV/ Al
Longueur - tube support 2875 mm
Longueur - pointe captrice 1000 mm
Diamètre Ø extérieur GFK 30 mm
Diamètre Ø - conducteur 20 mm
Couleur - conducteur gris ●
Matériau - conducteur Cu
Distance de séparation équivalente s (dans l'air) ≤ 45 cm
Commande min. 6 m
Vitesse de vent/rafales max. 149 km/h
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)
