Pointes captrices coudées

Pour protéger par ex. les systèmes photovoltaïques en surface libre ou les carports avec systèmes photovoltaïques contre les impacts directs de foudre.

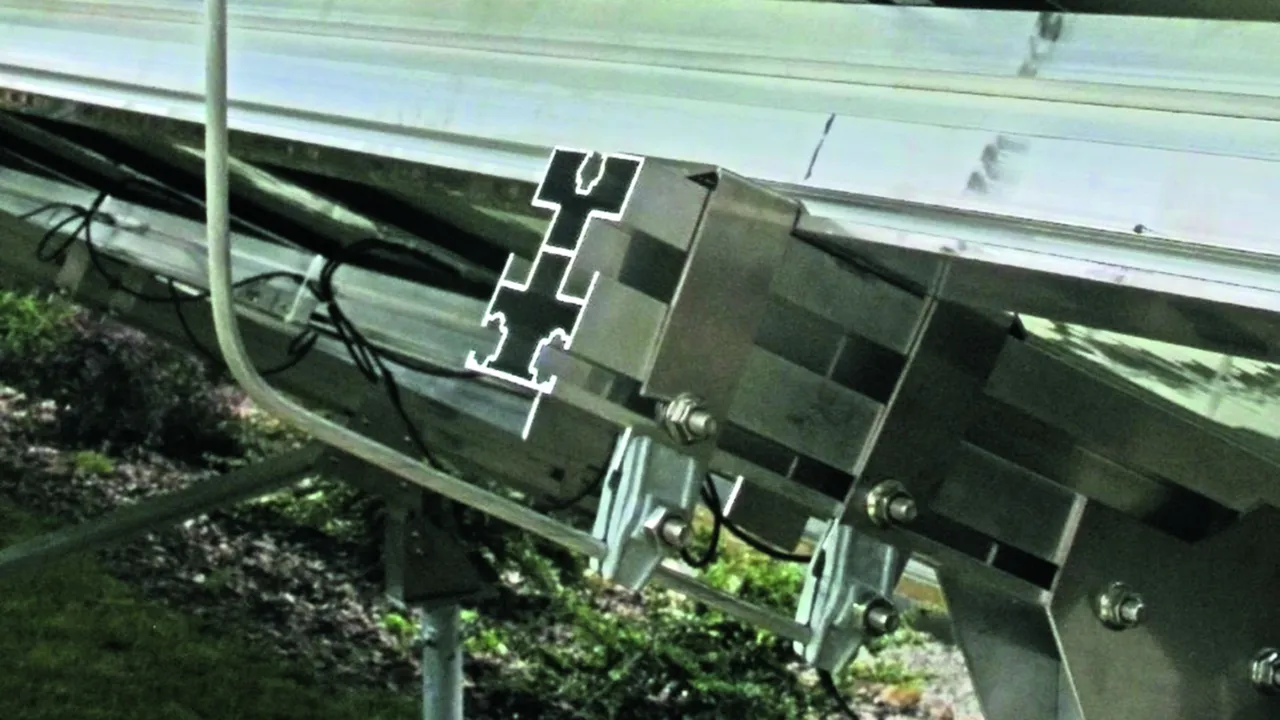

La fixation d’une pointe de capture avec contact simultané supportant le courant de foudre s’effectue via les deux bornes à rainure, par ex. sur la construction inférieure métallique des modules photovoltaïques.
Lors du montage sur une construction inférieure, une distance de 15-20 cm doit être maintenue entre les deux bornes à rainure, ainsi qu’une longueur libre de 80-85 cm. Les pointes de capture sont dimensionnées selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Pour un montage effectué dans les règles de l’art, il faut assurer la résistance mécanique et une capacité de résistance au courant de foudre de 100 kA (10/350 µs).

La pointe de capture peut être adaptée à l’inclinaison du système photovoltaïque, le cas échéant. La version standard est inclinée à 55°. Ceci correspond à un angle d’inclinaison de 35° du système photovoltaïque.

Pointe captrice avec 2 bornes à rainure (réf. 365 031)

Plage de serrage des bornes à rainure = 0,7 - 8 mm.

1 Prodotto

Art. 101110 FSPS 10 1000 W55 FK AL

GTIN (EAN) 4013364138704, Codice doganale (EU): 85389099, Peso lordo: 305.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 101110.stp

      Non siete autorizzati per eseguire un download 101110.stp

      Login
    • 101110.igs

      Non siete autorizzati per eseguire un download 101110.igs

      Login
    • 101110.jt

      Non siete autorizzati per eseguire un download 101110.jt

      Login
    • 101110.dwg

      Non siete autorizzati per eseguire un download 101110.dwg

      Login
    • 101110m_D.dxf

      Non siete autorizzati per eseguire un download 101110m_D.dxf

      Login
Pointe de capture inclinée, avec deux bornes à rainure
Pointe de capture pour protéger par ex. les systèmes photovoltaïques en surface libre
ou les carports avec systèmes photovoltaïques contre les impacts directs de foudre
avec deux bornes à rainure (référence 365 031)
Zone de serrage des bornes à rainure 0,7-8 mm
La version standard est inclinée à 55°.
Ceci correspond à un angle d’inclinaison de 35° du système photovoltaïque.
Les pointes de capture sont dimensionnées selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 224 km/h.
Longueur totale: 1000 mm
Matériau: Al
Diamètre Ø: 10 mm

produit : DEHN
Type: FSPS 10 1000 W55 FK AL
Référence: 101110
ou équivalent

Certificati



Caratteristiche tecniche

Longueur totale 1000 mm
Matériau Al
Diamètre Ø 10 mm
Vitesse du vent/rafales max. 224 km/h

Prodotto 101110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 101110 è stato aggiunto al carrello.

Apri Web-Shop

Pointe captrice coudée

Peut être combinée avec des bornes pour une mise en œuvre sur des poutres en acier.

1 Prodotto

Art. 101010 FSP 10 1000 W55 AL

GTIN (EAN) 4013364138698, Codice doganale (EU): 85389099, Peso lordo: 208.00 g, UM: 10.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 101010.stp

      Non siete autorizzati per eseguire un download 101010.stp

      Login
    • 101010.igs

      Non siete autorizzati per eseguire un download 101010.igs

      Login
    • 101010.jt

      Non siete autorizzati per eseguire un download 101010.jt

      Login
    • 101010.dwg

      Non siete autorizzati per eseguire un download 101010.dwg

      Login
    • 101010m_D.dxf

      Non siete autorizzati per eseguire un download 101010m_D.dxf

      Login
Pointe de capture inclinée
Pointes de capture pour protéger par ex. les systèmes photovoltaïques en surface libre
ou les carports avec systèmes photovoltaïques contre les impacts directs de foudre
à combiner par ex. avec des bornes de raccordement séparées pour poutres en acier.
La version standard est inclinée à 55°.
Ceci correspond à un angle d’inclinaison de 35° du système photovoltaïque.
Les pointes de capture sont dimensionnées selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 224 km/h.
Longueur totale: 1000 mm
Matériau: Al
Diamètre Ø: 10 mm

produit : DEHN
Type: FSP 10 1000 W55 AL
Référence: 101010
ou équivalent



Caratteristiche tecniche

Longueur totale 1000 mm
Matériau Al
Diamètre Ø 10 mm
Vitesse du vent/rafales max. 224 km/h

Prodotto 101010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 101010 è stato aggiunto al carrello.

Apri Web-Shop
