Raccords en parallèle pour les zones à risque d'explosion 1/21, 2/21

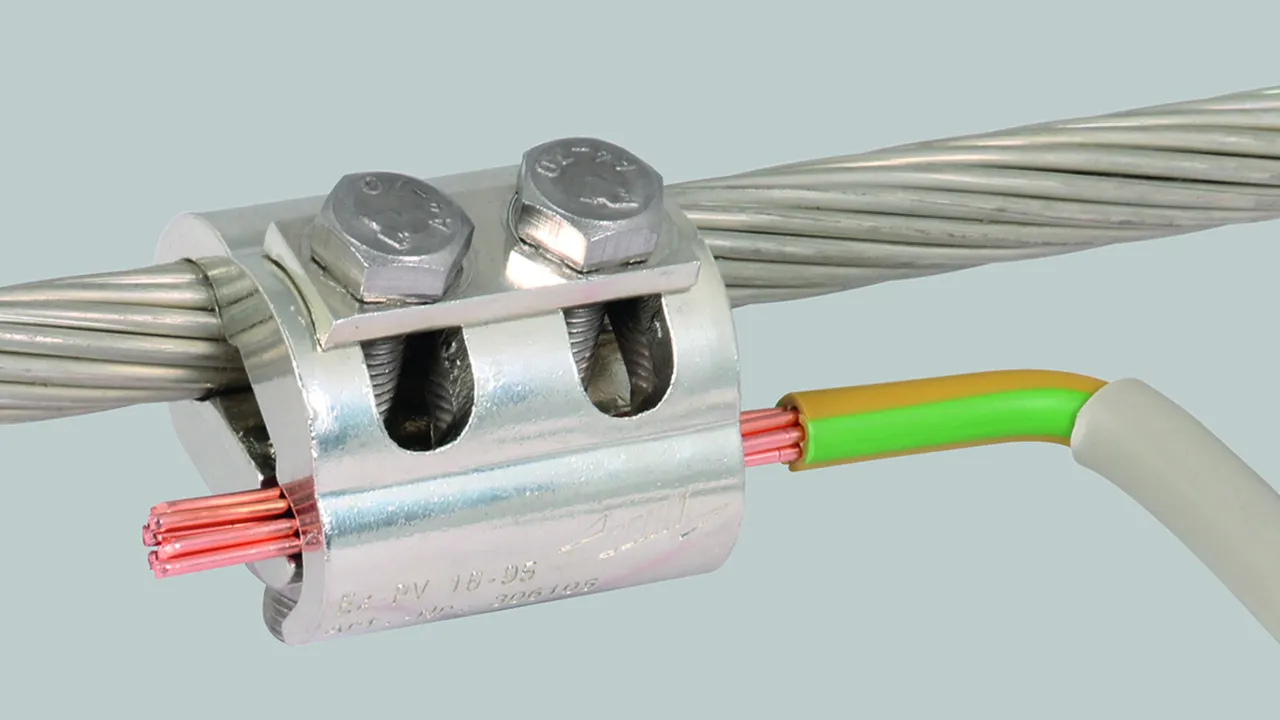

Raccord en parallèle avec rondelle Grower pour la connexion/le raccordement de conducteurs ronds dans les zones à risque d'explosion 1/22, 2/22. Les bornes sont protégées contre un desserage intempestif selon NF EN 62305-3, annexe 2.

Pour les mêmes diamètres ou diamètres différents (petit)

1 Prodotto

Art. 306105 PV 5.12.5 SKM8X45 GSG CUGALSN

GTIN (EAN) 4013364269125, Codice doganale (EU): 85369095, Peso lordo: 250.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 306105.stp

      Non siete autorizzati per eseguire un download 306105.stp

      Login
    • 306105.igs

      Non siete autorizzati per eseguire un download 306105.igs

      Login
    • 306105.jt

      Non siete autorizzati per eseguire un download 306105.jt

      Login
    • 306105.dwg

      Non siete autorizzati per eseguire un download 306105.dwg

      Login
    • 306105m_D.dxf

      Non siete autorizzati per eseguire un download 306105m_D.dxf

      Login
Parallelverb. pour différent Seildurchm. grand Cu / gal Sn
Connecteur parallèle pour créer un système d'égalisation de potentiel dans une atmosphère explosive. Étincelle d'allumage testée pour une utilisation dans des atmosphères potentiellement explosives Ex-zone 1 et 2 (gaz du groupe d'explosion IIC) et ex-zones 21 et 22 (poussières). Grande version, pour différents diamètres de câble, avec bague de ferder et deux vis anti-desserrage selon DIN EN 62305-3, supplément 2.
Matériau - borne: Cu/gal Sn
Plage de serrage rd/rd: 5-12,5 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Normes: en référence à la norme NF EN 62561-1

produit : DEHN
Type: PV 5.12.5 SKM8X45 GSG CUGALSN
Référence: 306105
ou équivalent

Certificati



Caratteristiche tecniche

Matériau - borne Cu/gal Sn
Plage de serrage rd/rd 5-12,5 mm
Plage de serrage (multi-brins / câble) 16-95 mm2
Courant de choc de foudre (10/350 μs) sans étincelles 25 kA
Courant de court-circuit (50 Hz) (0,1 s) sans étincelles 1,65 kA
Normes en référence à la norme NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 306105 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306105 è stato aggiunto al carrello.

Apri Web-Shop

Pour les mêmes diamètres ou diamètres différents (grand)

1 Prodotto

Art. 306106 PV 5.16 SKM10X50 GSG CUGALSN

GTIN (EAN) 4013364269149, Codice doganale (EU): 85369095, Peso lordo: 424.40 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 306106.stp

      Non siete autorizzati per eseguire un download 306106.stp

      Login
    • 306106.igs

      Non siete autorizzati per eseguire un download 306106.igs

      Login
    • 306106.jt

      Non siete autorizzati per eseguire un download 306106.jt

      Login
    • 306106.dwg

      Non siete autorizzati per eseguire un download 306106.dwg

      Login
    • 306106m_D.dxf

      Non siete autorizzati per eseguire un download 306106m_D.dxf

      Login
Parallelverb. pour différent Seildurchm. grand Cu / gal Sn
Connecteur parallèle pour créer un système d'égalisation de potentiel dans une atmosphère explosive. Étincelle d'allumage testée pour une utilisation dans des atmosphères potentiellement explosives Ex-zone 1 et 2 (gaz du groupe d'explosion IIC) et ex-zones 21 et 22 (poussières). Grande version, pour différents diamètres de câble, avec bague de ferder et deux vis anti-desserrage selon DIN EN 62305-3, supplément 2.
Matériau - borne: Cu/gal Sn
Plage de serrage rd/rd: 5-16 mm
Plage de serrage (multi-brins / câble): 16-150 mm2
Normes: en référence à la norme NF EN 62561-1

produit : DEHN
Type: PV 5.16 SKM10X50 GSG CUGALSN
Référence: 306106
ou équivalent

Certificati



Caratteristiche tecniche

Matériau - borne Cu/gal Sn
Plage de serrage rd/rd 5-16 mm
Plage de serrage (multi-brins / câble) 16-150 mm2
Courant de choc de foudre (10/350 μs) sans étincelles 25 kA
Courant de court-circuit (50 Hz) (0,1 s) sans étincelles 1,65 kA
Normes en référence à la norme NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.
