Supports pour conducteur HVI dans les zones à risque d’explosion

L’exploitant de locaux industriels exposés à un danger d’explosion est tenu de subdiviser ces installations ou parties d'installations en différentes zones en fonction des risques d’explosion. Pour ces installations, la foudre est l’une des causes d’inflammation potentielle à considérer. D’après l’ordonnance sur la sécurité d’exploitation, il est exigé d’établir un document concernant la protection contre les explosions. Ce document traitant de la protection contre les explosions décrit les différentes zones exposées à un danger d’explosion.

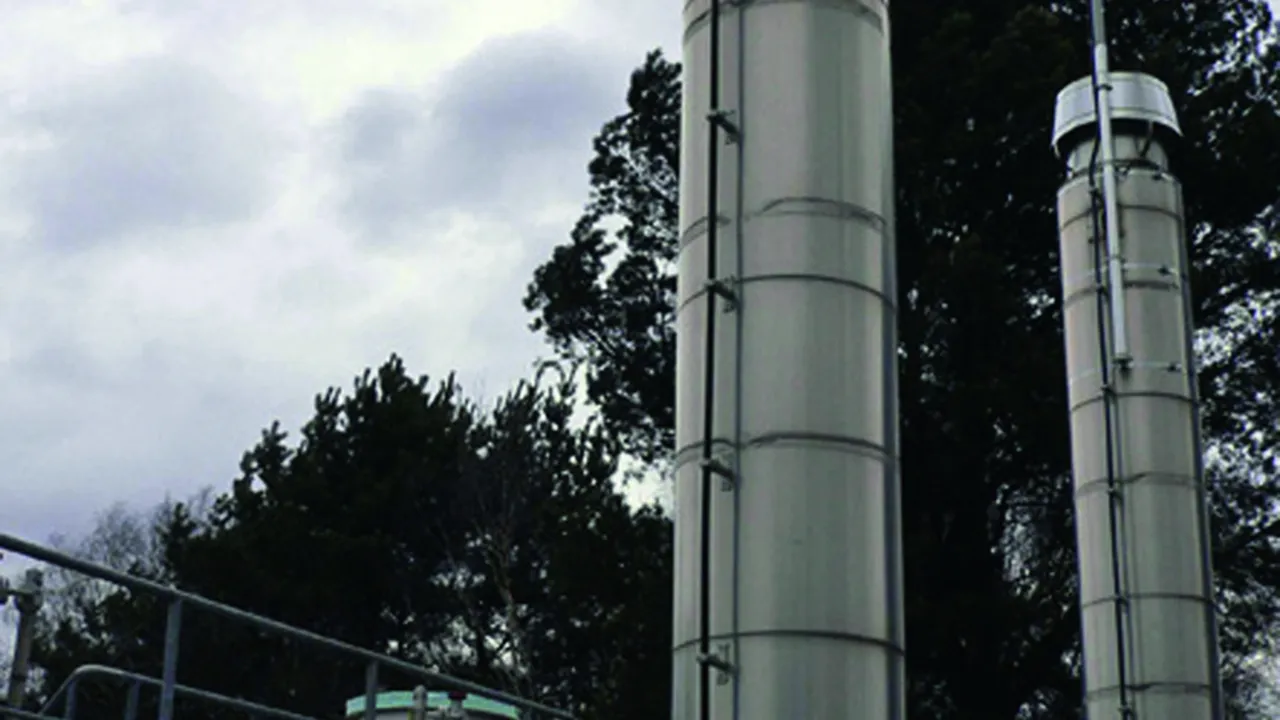

Le conducteur HVI a été conçu pour être installé dans les zones à risque d’explosion 1 (gaz, vapeurs, brouillard) ainsi que dans les zones 21 (poussières).
En respectant certaines conditions d’installation particulières, il est possible de garantir qu’une étincelle électrique provoquée par une décharge du courant de foudre puisse être évitée au moyen du conducteur HVI.

Dettagli

Dessin – montage dans des zones à risque d'explosion 1 et 21 sur une façade métallique.

HVI Ex W70 holder

Pour la fixation sur des éléments de construction métalliques (façades) dans les zones à risque d'explosion 1 et 21.

1 Prodotto

Art. 275440 LH ZS 20 EX W70 BP V2A

GTIN (EAN) 4013364146914, Codice doganale (EU): 85389099, Peso lordo: 164.60 g, UM: 10.00 pièce(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Support conducteur rd: 20 mm
Fixation: [4x] Ø5,1 / [2x] 7 x 10 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: LH ZS 20 EX W70 BP V2A
Référence: 275440
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Support conducteur rd	20 mm
Distance au mur	70 mm
Fixation	[4x] Ø5,1 / [2x] 7 x 10 mm
Normes	IEC/TS 62561-8

Matériau	INOX
Support conducteur rd	20 mm
Distance au mur	70 mm
Fixation	[4x] Ø5,1 / [2x] 7 x 10 mm
Vis	dm M6 x 14 mm
Matériau - vis	INOX
Support conducteur - hauteur de construction	20 mm
Guidage du conducteur	fixe
Filetage intérieur	M8
Normes	IEC/TS 62561-8

Prodotto 275440 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275440 è stato aggiunto al carrello.

Apri Web-Shop

HVI Ex W200 holder

Pour la fixation sur des éléments de construction métalliques (façades) dans les zones à risque d'explosion 1 et 21.

1 Prodotto

Art. 275441 LH ZS 20 EX W200 BP V2A

GTIN (EAN) 4013364146921, Codice doganale (EU): 85389099, Peso lordo: 255.60 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Support conducteur rd: 20 mm
Fixation: [4x] Ø5,1 / [2x] 7 x 10 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: LH ZS 20 EX W200 BP V2A
Référence: 275441
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Support conducteur rd	20 mm
Distance au mur	200 mm
Fixation	[4x] Ø5,1 / [2x] 7 x 10 mm
Normes	IEC/TS 62561-8

Matériau	INOX
Support conducteur rd	20 mm
Distance au mur	200 mm
Fixation	[4x] Ø5,1 / [2x] 7 x 10 mm
Vis	dm M6 x 14 mm
Matériau - vis	INOX
Support conducteur - hauteur de construction	20 mm
Guidage du conducteur	fixe
Filetage intérieur	M8
Normes	IEC/TS 62561-8

Prodotto 275441 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275441 è stato aggiunto al carrello.

Apri Web-Shop

HVI Ex busbar 500

Pour la pose du conducteur HVI sur des supports HVI-Ex W70 holder (réf. 275 440) sur une structure non conductrice, par ex. en pierre ou en bois.

1 Prodotto

Art. 275498 VS EX 500 V2A

GTIN (EAN) 4013364146945, Codice doganale (EU): 85389099, Peso lordo: 320.00 g, UM: 10.00 pièce(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Matériau - entretoise: INOX
Fixation: [4x] Ø5,5 / [2x] 7 x 10 mm
Dimensions: 450 x 30 x 3 mm

produit : DEHN
Type: VS EX 500 V2A
Référence: 275498
ou équivalent

Certificati

Caratteristiche tecniche

Matériau - entretoise	INOX
Fixation	[4x] Ø5,5 / [2x] 7 x 10 mm
Dimensions (l x l x p)	450 x 30 x 3 mm

Prodotto 275498 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275498 è stato aggiunto al carrello.

Apri Web-Shop

HVI Ex P70 holder

Pour la fixation aux tubes, par ex. avec un collier de serrage (réf. 106 323) dans les zones à risque d'explosion 1 et 21.

1 Prodotto

Art. 275444 LH ZS 20 EX P70 SBB V2A

GTIN (EAN) 4013364244252, Codice doganale (EU): 85389099, Peso lordo: 173.20 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Support conducteur rd: 20 mm
Plage de serrage - tube : 50-300 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: LH ZS 20 EX P70 SBB V2A
Référence: 275444
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Support conducteur rd	20 mm
Distance au mur	70 mm
Plage de serrage - tube	50-300 mm
Normes	IEC/TS 62561-8

Matériau	INOX
Support conducteur rd	20 mm
Distance au mur	70 mm
Plage de serrage - tube	50-300 mm
Matériau - connecteur de fixation	INOX
Vis	dm M6 x 14 mm
Matériau - vis	INOX
Support conducteur - hauteur de construction	20 mm
Filetage intérieur	M8
Normes	IEC/TS 62561-8

Prodotto 275444 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275444 è stato aggiunto al carrello.

Apri Web-Shop

HVI Ex P200 holder

Pour la fixation sur des éléments de construction métalliques (façades) dans les zones à risque d'explosion 1 et 21.

1 Prodotto

Art. 275442 LH ZS 20 EX P200 SBB V2A

GTIN (EAN) 4013364146938, Codice doganale (EU): 85389099, Peso lordo: 264.00 g, UM: 10.00 pièce(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

Support conducteur rd: 20 mm
Plage de serrage - tube : 50-300 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: LH ZS 20 EX P200 SBB V2A
Référence: 275442
ou équivalent

Certificati

Caratteristiche tecniche

Matériau	INOX
Support conducteur rd	20 mm
Distance au mur	200 mm
Plage de serrage - tube	50-300 mm
Normes	IEC/TS 62561-8

Matériau	INOX
Support conducteur rd	20 mm
Distance au mur	200 mm
Plage de serrage - tube	50-300 mm
Matériau - connecteur de fixation	INOX
Vis	dm M6 x 14 mm
Matériau - vis	INOX
Support conducteur - hauteur de construction	20 mm
Guidage du conducteur	fixe
Filetage intérieur	M8
Normes	IEC/TS 62561-8
