Fijación de tubos autosoportados

Existe una gran variedad de soportes y fijaciones para nuestros tubos autosoportados destinados a barandillas, mampostería o soportes redondos de acero. Algunos disponen de una opción de conexión para compensación de potencial.

Ángulo de sujeción, ajustable 230-1300 mm

3 Prodotti

Art. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN (EAN) 4013364288614, Codice doganale (EU): 85389099, Peso lordo: 5.80 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Material de angulo: St/tZn / INOX
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 700-1300 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm

Producto DEHN
Tipo: WB D40.50 V700.1300 STTZN V2A
art. no.: 105349
o equivalente

Certificati

Caratteristiche tecniche

Material de angulo	St/tZn / INOX
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	700-1300 mm
Dimensiones de placa	120 x 120 x 4 mm
Fijación	[4x] 12 x 26 mm

Prodotto 105349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105349 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105343 WB D40.50 V400.700 STTZN V2A

GTIN (EAN) 4013364118515, Codice doganale (EU): 85389099, Peso lordo: 3.60 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material de angulo: St/tZn / INOX
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 400-700 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm

Producto DEHN
Tipo: WB D40.50 V400.700 STTZN V2A
art. no.: 105343
o equivalente

Certificati

Caratteristiche tecniche

Material de angulo	St/tZn / INOX
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	400-700 mm
Dimensiones de placa	120 x 120 x 4 mm
Fijación	[4x] 12 x 26 mm

Prodotto 105343 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105343 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105347 WB D40.50 V230.400 STTZN V2A

GTIN (EAN) 4013364278554, Codice doganale (EU): 85389099, Peso lordo: 2.42 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Material de angulo: St/tZn / INOX
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 230-400 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm

Producto DEHN
Tipo: WB D40.50 V230.400 STTZN V2A
art. no.: 105347
o equivalente

Certificati

Caratteristiche tecniche

Material de angulo	St/tZn / INOX
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	230-400 mm
Dimensiones de placa	120 x 120 x 4 mm
Fijación	[4x] 12 x 26 mm

Prodotto 105347 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105347 è stato aggiunto al carrello.

Apri Web-Shop

Ángulo de sujeción, ajustable 150-200 mm

1 Prodotto

Art. 105344 WB D40.50 V150.200 V2A

GTIN (EAN) 4013364147300, Codice doganale (EU): 85389099, Peso lordo: 1.52 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material del ángulo: INOX
Margen de apriete Rd: 8-10 mm
Margen de apriete del tubo de soporte: 40-50 mm
Distancia de la pared: 150-200 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm
Norma: EN 62561-1

Producto DEHN
Tipo: WB D40.50 V150.200 V2A
art. no.: 105344
o equivalente

Certificati

Caratteristiche tecniche

Material del ángulo	INOX
Margen de apriete Rd	8-10 mm
Margen de apriete del tubo de soporte	40-50 mm
Distancia de la pared	150-200 mm
Dimensiones de placa	120 x 120 x 4 mm
Fijación	[4x] 12 x 26 mm
Norma	EN 62561-1

Prodotto 105344 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105344 è stato aggiunto al carrello.

Apri Web-Shop

Soporte para varillas captadoras y tubos autosoportados

1 Prodotto

Art. 105160 BSC D40.50 SB50.300 V2A

GTIN (EAN) 4013364113022, Codice doganale (EU): 85389099, Peso lordo: 506.20 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: INOX
Margen de apriete Ø tubo: 50-300 mm
Margen de apriete punta captadora: 40-50 mm
Dimensión cinta: 25 x 0,3 mm
Norma: EN 62561-1

Producto DEHN
Tipo: BSC D40.50 SB50.300 V2A
art. no.: 105160
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Margen de apriete Ø tubo	50-300 mm
Margen de apriete punta captadora	40-50 mm
Dimensión cinta (a x p)	25 x 0,3 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 105160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105160 è stato aggiunto al carrello.

Apri Web-Shop

Fijaciones de barandillas

1 Prodotto

Art. 105354 BS D40.50 D48.60 V2A

GTIN (EAN) 4013364098725, Codice doganale (EU): 85389099, Peso lordo: 637.00 g, UM: 5.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: INOX
Margen de apriete tubo Ø: 48-60 mm (11/2-2'')
Margen de apriete de tubo aislante autosoportado: 40-50 mm

Producto DEHN
Tipo: BS D40.50 D48.60 V2A
art. no.: 105354
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Margen de apriete tubo Ø	48-60 mm (1¹/₂-2'')
Margen de apriete de tubo aislante autosoportado	40-50 mm

Prodotto 105354 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105354 è stato aggiunto al carrello.

Apri Web-Shop

Fijación de barandillas

1 Prodotto

Art. 105162 BSC D40 DS95 D45.65 V2A

GTIN (EAN) 4013364146433, Codice doganale (EU): 85389099, Peso lordo: 600.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: INOX
Margen de apriete del tubo Ø: 45-65 mm (1 1/2-2'')
Margen de apriete del tubo aislante autosoportado: 40-50 mm
Longitud del distanciador: 95 mm
Normativa: DIN EN 62561-1

Producto DEHN
Tipo: BSC D40 DS95 D45.65 V2A
art. no.: 105162
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Margen de apriete del tubo Ø	45-65 mm (1 ¹/₂-2'')
Margen de apriete del tubo aislante autosoportado	40-50 mm
Longitud del distanciador	95 mm
Normativa	DIN EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete del tubo Ø	45-65 mm (1 ¹/₂-2'')
Tornillo	e M8 x 45 / e M8 x 70 mm
Material del tornillo	INOX
Margen de apriete del tubo aislante autosoportado	40-50 mm
Longitud del distanciador	95 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Normativa	DIN EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 105162 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105162 è stato aggiunto al carrello.

Apri Web-Shop

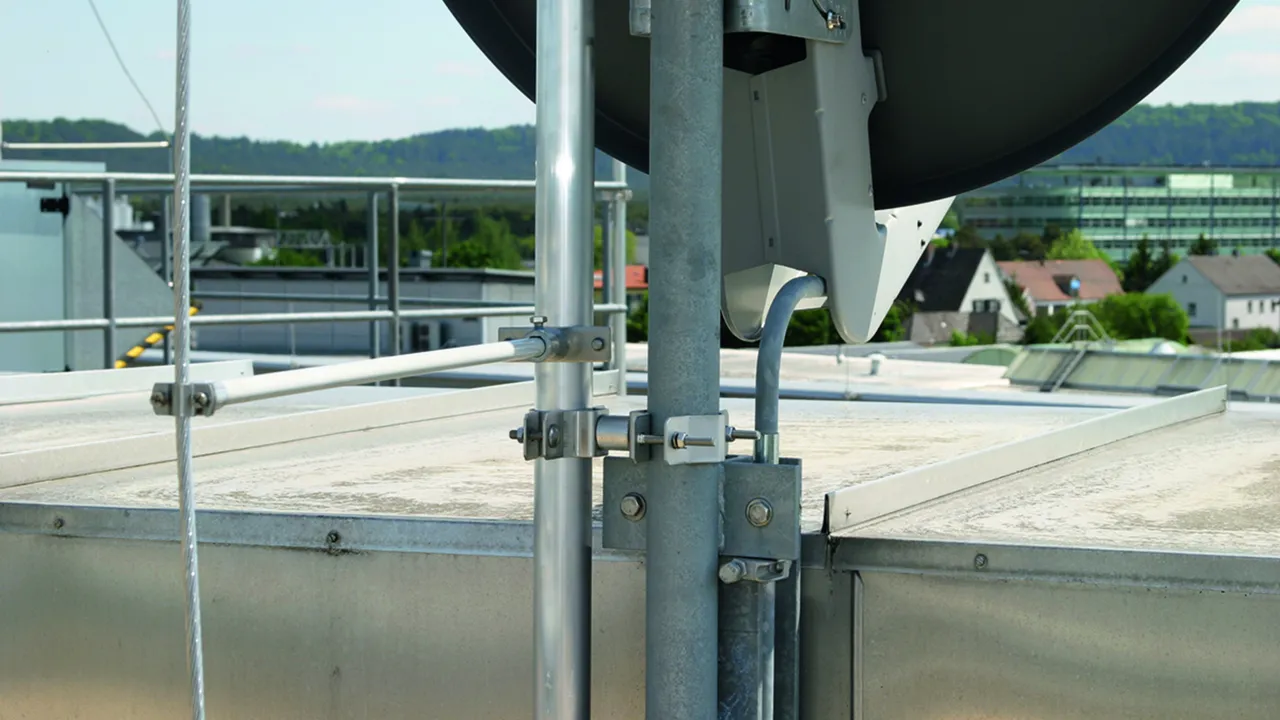

Brida de fijación

1 Prodotto

Art. 105161 BSC D40 D45.65 V2A

GTIN (EAN) 4013364118324, Codice doganale (EU): 85389099, Peso lordo: 667.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: INOX
Margen de apriete tubo Ø: 45-65 mm (1 1/2-2'')
Margen de apriete tubo aislante autosoportado: 40-50 mm
Longitud distanciador: 30 mm

Producto DEHN
Tipo: BSC D40 D45.65 V2A
art. no.: 105161
o equivalente

Caratteristiche tecniche

Material	INOX
Margen de apriete tubo Ø	45-65 mm (1 ¹/₂-2'')
Margen de apriete tubo aislante autosoportado	40-50 mm
Longitud distanciador	30 mm

Prodotto 105161 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105161 è stato aggiunto al carrello.

Apri Web-Shop

Ángulo de sujeción para su montaje vertical

2 Prodotti

Art. 105348 WB D40.50 SE WA110 V2A

GTIN (EAN) 4013364287013, Codice doganale (EU): 85389099, Peso lordo: 540.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material de angulo: INOX
Fijación: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 110 mm

Producto DEHN
Tipo: WB D40.50 SE WA110 V2A
art. no.: 105348
o equivalente

Certificati

Caratteristiche tecniche

Material de angulo	INOX
Fijación	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	110 mm

Prodotto 105348 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105348 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105342 WB D40.50 SE WA46 V2A

GTIN (EAN) 4013364111141, Codice doganale (EU): 85389099, Peso lordo: 514.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material de angulo: INOX
Fijación: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 46 mm

Producto DEHN
Tipo: WB D40.50 SE WA46 V2A
art. no.: 105342
o equivalente

Certificati

Caratteristiche tecniche

Material de angulo	INOX
Fijación	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	46 mm

Prodotto 105342 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105342 è stato aggiunto al carrello.

Apri Web-Shop

Ángulo de fijación a la pared horizontal, plano

1 Prodotto

Art. 105140 WB D40 WA V2A

GTIN (EAN) 4013364112650, Codice doganale (EU): 85389099, Peso lordo: 653.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: INOX
Fijación: [8x] Ø5,1 / [4x] 11 x 20 mm
Distancia de la pared: 80 mm
Margen de apriete punta captadora: 40 mm

Producto DEHN
Tipo: WB D40 WA V2A
art. no.: 105140
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Fijación	[8x] Ø5,1 / [4x] 11 x 20 mm
Distancia de la pared	80 mm
Margen de apriete punta captadora	40 mm

Prodotto 105140 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105140 è stato aggiunto al carrello.

Apri Web-Shop

Fijación de tubos autosoportados

Ángulo de sujeción, ajustable 230-1300 mm

Art. 105349 WB D40.50 V700.1300 STTZN V2A

Non siete autorizzati per eseguire un download 105349.stp

Non siete autorizzati per eseguire un download 105349.igs

Non siete autorizzati per eseguire un download 105349.jt

Non siete autorizzati per eseguire un download 105349.dwg

Prodotto 105349 è stato aggiunto al blocco note.

Prodotto 105349 è stato aggiunto al carrello.

Art. 105343 WB D40.50 V400.700 STTZN V2A

Non siete autorizzati per eseguire un download 105343.stp

Non siete autorizzati per eseguire un download 105343.igs

Non siete autorizzati per eseguire un download 105343.jt

Non siete autorizzati per eseguire un download 105343.dwg

Non siete autorizzati per eseguire un download 105343m_D.dxf

Prodotto 105343 è stato aggiunto al blocco note.

Prodotto 105343 è stato aggiunto al carrello.

Art. 105347 WB D40.50 V230.400 STTZN V2A

Non siete autorizzati per eseguire un download 105347.stp

Non siete autorizzati per eseguire un download 105347.igs

Non siete autorizzati per eseguire un download 105347.jt

Non siete autorizzati per eseguire un download 105347.dwg

Prodotto 105347 è stato aggiunto al blocco note.

Prodotto 105347 è stato aggiunto al carrello.

Ángulo de sujeción, ajustable 150-200 mm

Art. 105344 WB D40.50 V150.200 V2A

Non siete autorizzati per eseguire un download 105344.stp

Non siete autorizzati per eseguire un download 105344.igs

Non siete autorizzati per eseguire un download 105344.jt

Non siete autorizzati per eseguire un download 105344.dwg

Non siete autorizzati per eseguire un download 105344m_D.dxf

Prodotto 105344 è stato aggiunto al blocco note.

Prodotto 105344 è stato aggiunto al carrello.

Soporte para varillas captadoras y tubos autosoportados

Art. 105160 BSC D40.50 SB50.300 V2A

Non siete autorizzati per eseguire un download 105160.stp

Non siete autorizzati per eseguire un download 105160.igs

Non siete autorizzati per eseguire un download 105160.jt

Non siete autorizzati per eseguire un download 105160.dwg

Non siete autorizzati per eseguire un download 105160m_D.dxf

Prodotto 105160 è stato aggiunto al blocco note.

Prodotto 105160 è stato aggiunto al carrello.

Fijaciones de barandillas

Art. 105354 BS D40.50 D48.60 V2A

Non siete autorizzati per eseguire un download 105354.stp

Non siete autorizzati per eseguire un download 105354.igs

Non siete autorizzati per eseguire un download 105354.jt

Non siete autorizzati per eseguire un download 105354.dwg

Non siete autorizzati per eseguire un download 105354m_D.dxf

Prodotto 105354 è stato aggiunto al blocco note.

Prodotto 105354 è stato aggiunto al carrello.

Fijación de barandillas

Art. 105162 BSC D40 DS95 D45.65 V2A

Non siete autorizzati per eseguire un download 105162.stp

Non siete autorizzati per eseguire un download 105162.igs

Non siete autorizzati per eseguire un download 105162.jt

Non siete autorizzati per eseguire un download 105162.dwg

Non siete autorizzati per eseguire un download 105162m_D.dxf

Prodotto 105162 è stato aggiunto al blocco note.

Prodotto 105162 è stato aggiunto al carrello.

Brida de fijación

Art. 105161 BSC D40 D45.65 V2A

Non siete autorizzati per eseguire un download 105161.stp

Non siete autorizzati per eseguire un download 105161.igs

Non siete autorizzati per eseguire un download 105161.jt

Non siete autorizzati per eseguire un download 105161.dwg

Non siete autorizzati per eseguire un download 105161m_D.dxf

Prodotto 105161 è stato aggiunto al blocco note.

Prodotto 105161 è stato aggiunto al carrello.

Ángulo de sujeción para su montaje vertical

Art. 105348 WB D40.50 SE WA110 V2A

Non siete autorizzati per eseguire un download 105348.stp

Non siete autorizzati per eseguire un download 105348.igs

Non siete autorizzati per eseguire un download 105348.jt

Non siete autorizzati per eseguire un download 105348.dwg

Non siete autorizzati per eseguire un download 105348m_D.dxf

Prodotto 105348 è stato aggiunto al blocco note.

Prodotto 105348 è stato aggiunto al carrello.

Art. 105342 WB D40.50 SE WA46 V2A

Non siete autorizzati per eseguire un download 105342.stp
