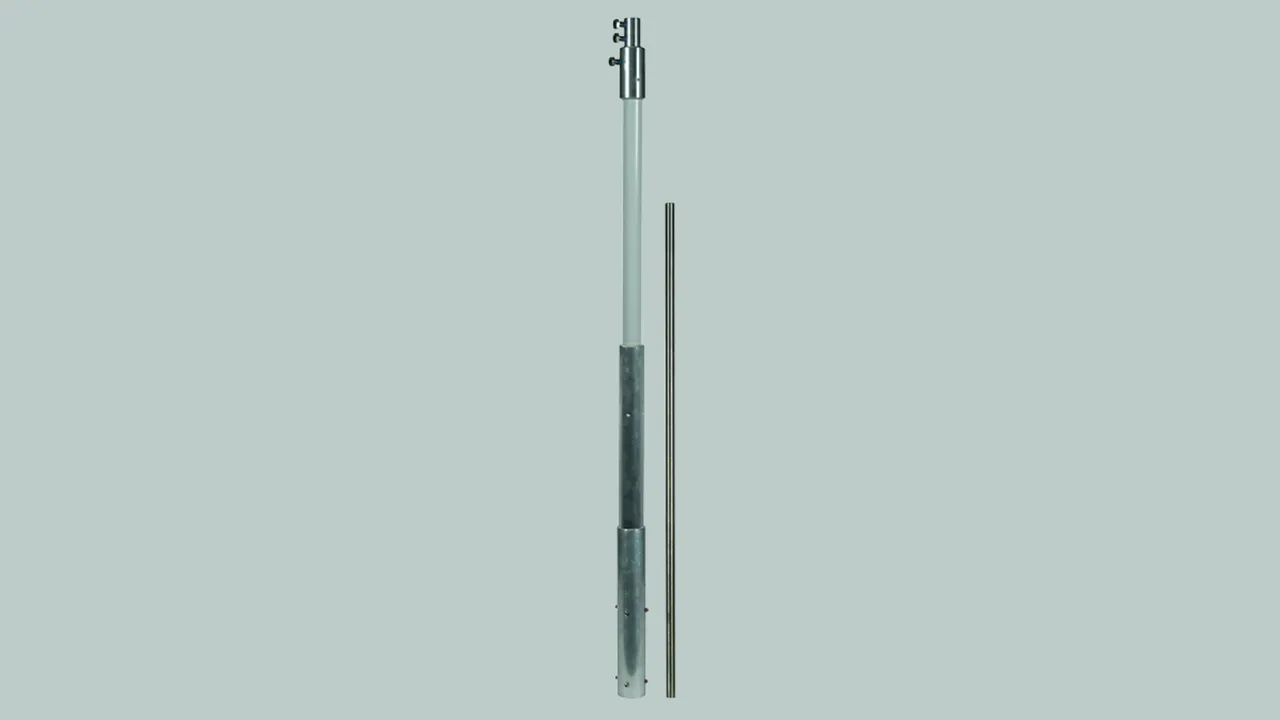

Tubo aislante autosoportado DEHNcon-H para el cable HVI light, tendido bajo tejado

Tubo aislante autosoportado para el cable HVI light para la realización en el lugar, punta captadora en acero inoxidable, Ø10 mm.

Con punta captadora

1 Prodotto

Art. 105288 SR D30 2875 FSP10 1000 DSH GFK AL V2A

GTIN (EAN) 4013364256040, Codice doganale (EU): 85389099, Peso lordo: 4.80 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105288.stp

      Non siete autorizzati per eseguire un download 105288.stp

      Login
    • 105288.igs

      Non siete autorizzati per eseguire un download 105288.igs

      Login
    • 105288.jt

      Non siete autorizzati per eseguire un download 105288.jt

      Login
    • 105288.dwg

      Non siete autorizzati per eseguire un download 105288.dwg

      Login
    • 105288m_D.dxf

      Non siete autorizzati per eseguire un download 105288m_D.dxf

      Login
Tubo autosoportado DEHNcon-H para cable HVI light con punta captadora de 1000 mm PRFV/Al
Tubos autosoportados de PRFV/Al con terminal interno para
el cable HVI light para cumplir la
distancia de separación respecto de los componentes conductores según
DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de
rachas de viento de 149 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 1000 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D30 2875 FSP10 1000 DSH GFK AL V2A
art. no.: 105288
o equivalente

Certificati



Caratteristiche tecniche

Material del tubo autosoportado poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado 2875 mm
Longitud de la punta captadora 1000 mm
Diámetro Ø exterior PRFV 30 mm
Máx. velocidad del viento 149 km/h
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)
