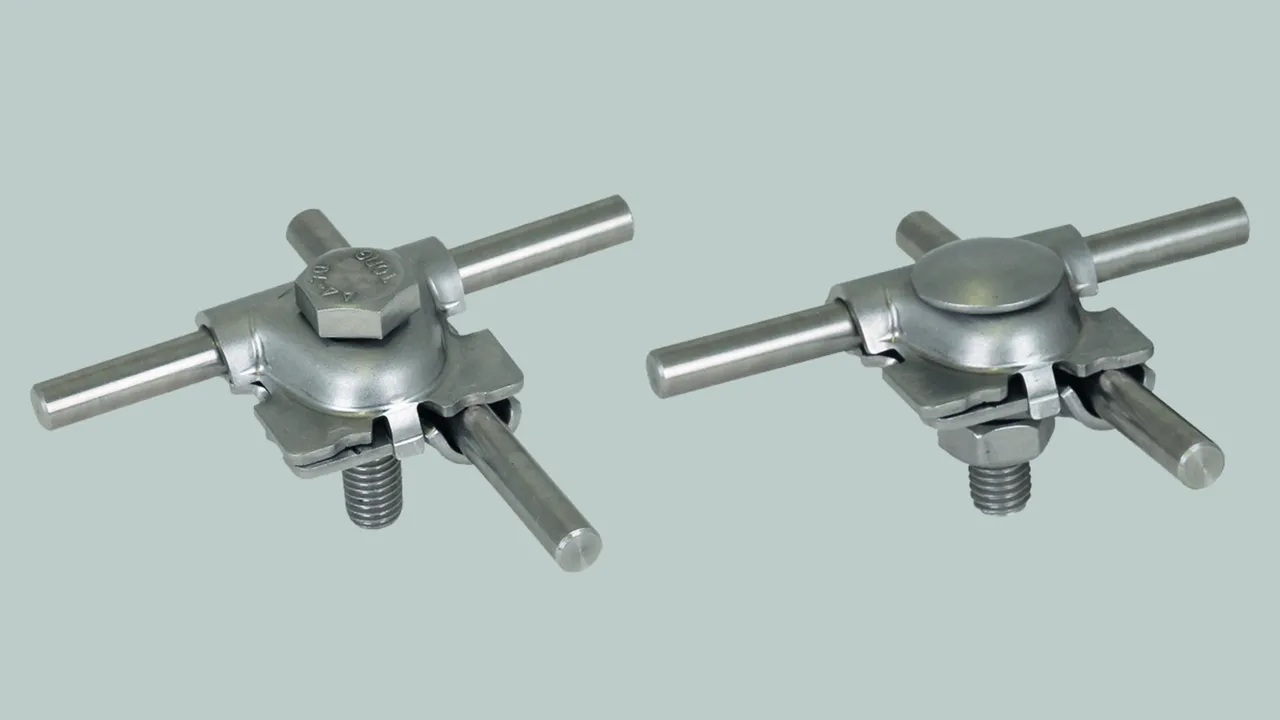

Borna MV de conexión multifunción con orejeta de bloqueo

Borna de conexión multifunción con orejeta de bloqueo de empleo universal, como borna en cruz, en T y en paralelo; de dos componentes.

La orejeta de bloqueo se utiliza para bloquear de forma segura la borna MV en disposición en cruz.

Con tornillo hexagonal

Borna de conexión multifunción para empleo universal como borna en cruz, en T y en paralelo para conexiones sobre y bajo tierra.
La orejeta de bloqueo se utiliza para bloquear de forma segura la borna MV en disposición en cruz.

1 Prodotto

Art. 391079 MVK AR 8.10 SKM10X40 V4A

GTIN (EAN) 4013364487130, Codice doganale (EU): 85359000, Peso lordo: 95.18 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 391079.stp

      Non siete autorizzati per eseguire un download 391079.stp

      Login
    • 391079.igs

      Non siete autorizzati per eseguire un download 391079.igs

      Login
    • 391079.jt

      Non siete autorizzati per eseguire un download 391079.jt

      Login
    • 391079.dwg

      Non siete autorizzati per eseguire un download 391079.dwg

      Login
    • 391079m_D.dxf

      Non siete autorizzati per eseguire un download 391079m_D.dxf

      Login
Borna MV con tornillo hexagonal INOX (V4A)
Borna de conexión multifunción
con protección antitorsión
De empleo universal
Como borna en cruz, en T o en paralelo
para conductores redondos
Capacidad de derivar corrientes de rayo
Probado según EN 62561-1
Con tornillo hexagonal y
rosca en la base
Material de la borna: INOX (V4A)
Margen de apriete en redondo: 8-10 mm
Margen de apriete (flexible/cable): 35-70 mm2
Espesor de material: 2,5 / 2,5 mm
Ref. de material: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Referencia normativa: DIN EN 62561-1

Producto DEHN
Tipo: MVK AR 8.10 SKM10X40 V4A
art. no.: 391079
o equivalente

Certificati



Caratteristiche tecniche

Material de la borna INOX (V4A)
Ref. de material 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Margen de apriete en redondo 8-10 mm
Margen de apriete (flexible/cable) 35-70 mm2
Tornillo di M10 x 40 mm
Material del tornillo/de la tuerca INOX (V4A)
Ref. de material 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Referencia normativa DIN EN 62561-1
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 9,8 *) kA
*) En cuanto a la asignación exacta, véase el certificado de prueba.

Prodotto 391079 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391079 è stato aggiunto al carrello.

Apri Web-Shop

Con tornillo cilíndrico de cabeza rebajada

Borna de conexión multifunción para empleo universal como borna en cruz, en T y en paralelo para conexiones sobre y bajo tierra.
La orejeta de bloqueo se utiliza para bloquear de forma segura la borna MV en disposición en cruz.

1 Prodotto

Art. 391070 MVK AR 8.10 FRM10X40 V4A

GTIN (EAN) 4013364487123, Codice doganale (EU): 85359000, Peso lordo: 105.00 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 391070.stp

      Non siete autorizzati per eseguire un download 391070.stp

      Login
    • 391070.igs

      Non siete autorizzati per eseguire un download 391070.igs

      Login
    • 391070.jt

      Non siete autorizzati per eseguire un download 391070.jt

      Login
    • 391070.dwg

      Non siete autorizzati per eseguire un download 391070.dwg

      Login
    • 391070m_D.dxf

      Non siete autorizzati per eseguire un download 391070m_D.dxf

      Login
Borna MV con tornillo cilíndrico de cabeza rebajada INOX (V4A)
Borna de conexión multifunción
con protección antitorsión
De empleo universal
Como borna en cruz, en T o en paralelo
para conductores redondos
Capacidad de derivar corrientes de rayo
Probado según EN 62561-1
Con tornillo cilíndrico de cabeza rebajada
Material de la borna: INOX (V4A)
Margen de apriete en redondo: 8-10 mm
Espesor de material: 3,0 / 2,5 mm
Ref. de material: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Referencia normativa: DIN EN 62561-1

Producto DEHN
Tipo: MVK AR 8.10 FRM10X40 V4A
art. no.: 391070
o equivalente

Certificati



Caratteristiche tecniche

Material de la borna INOX (V4A)
Ref. de material 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Margen de apriete en redondo 8-10 mm
Tornillo e M10 x 40 mm
Material del tornillo/de la tuerca INOX (V4A)
Ref. de material 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Referencia normativa DIN EN 62561-1
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 9,8 *) kA
*) En cuanto a la asignación exacta, véase el certificado de prueba.
